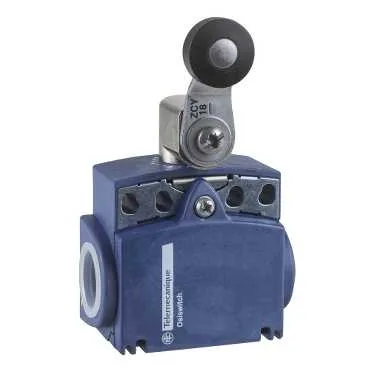

Name: XCKT2118P16 - Sınır şalteri XCKT, plastik, termoplastik makaralı kol, 1NC+1NO, M16 kablo girişi
Brand: Telemecanique Sensors
SKU: XCKT2118P16
Price: 43.00 EUR
Availability: BackOrder

Telemecanique Sensors XCKT2118P16, Sınır şalteri XCKT, plastik, termoplastik makaralı kol, 1NC+1NO, M16 kablo girişi. Kategori: XCKP / XCKT Light Duty Body & XCKD Heavy Duty Metal. Fiyat ve teslim süresi için teklif isteyin.

Öne Çıkan Özellikler

Ürün Serisi: OsiSense XC
Seri Adı: Standart biçim
Ürün Ya Da Bileşen Tipi: Limit anahtarı
Cihaz Kısa Adı: XCKT

← Kataloğa Geri Dön

Ürün Açıklaması

Limit Anahtarı Xckt - Termoplastik Makaralı Manivela - 1nk+1na - Ani - M16

Teknik Özellikler

Ürün Serisi	OsiSense XC
Seri Adı	Standart biçim
Ürün Ya Da Bileşen Tipi	Limit anahtarı
Cihaz Kısa Adı	XCKT
Sensör Tasarımı	Kompakt biçimli Auyumluluk standardı CENELEC EN 50047
Gövde Tipi	Sabit
Başlık Tipi	Döner başlık
Malzeme	Plastik
Gövde Malzemesi	Plastik
Başlık Malzemesi	Zamak
Sabitleme Modu	Gövdeyle
Çalışma Başlığının Hareketi	Döner
Operatörün Tipi	Yaylı dönüş makara manivelası thermoplastik
Yaklaşım Tipi	Yanal yaklaşım 2 yön
Kutupların Sayısı	2
Kontak Tipi Ve Düzenleme	1 NK + 1 NA
Kontak İşlemi	Ani hareketli
Raylar	24/40 mm
Anahtar Çalıştırma	30° kam aracılığıyla
Elektrikli Bağlantı	Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,34...2 x 1,5 mm²
Kablo Girişi	M16 x 1,5 kablo rakoru için 2 giriş tapped, kablo dis çapi: 4...8 mm
Kontak Yalıtım Biçimi	Zb
Pozitif Açıklık	Ile
Pozitif Açıklık Minimum Torku	0.25 N.m
Minimum Açma Torku	0.1 N.m
Maksimum Çalıştırma Hızı	1.5 m/s
Tekrarlama Doğruluğu	Açma noktalarında 0,1 mm 1 milyon çalışma döngüsü ile
Kontak Kodu Gösterimi	Q300, DC-13 (Ue = 250 V, Ie = 0,27 A) uyumluluk standardı EN/IEC 60947-5-1 ek A, A300, AC-15 (Ue = 240 V, Ie = 3 A) , Ithe = 10 Auyumluluk standardı EN/IEC 60947-5-1 ek A
[Ui] Nominal Yalıtım Voltajı	500 V kirlilik derecesi 3uyumluluk standardı IEC 60947-1, 300 Vuyumluluk standardı UL 508, 300 Vuyumluluk standardı CSA C22.2 No 14
[Uimp] Nominal Darbe Dayanım Voltajı	6 kVuyumluluk standardı IEC 60664, 6 kVuyumluluk standardı IEC 60947-1
Kısa Devre Koruması	10 A tarafindan gG kartuş sigorta
Elektrik Dayanıklılığı	5000000 cycles, DC-13, 120 V, 4 W, çalisma hizi:
Mekanik Dayanıklılık	10000000 cycles
Genişlik	58 mm
Yükseklik	51 mm
Derinlik	30 mm
Ürün Ağırlığı	0.145 kg
Terminallerin Açıklaması ISO N°1	(13-14)NO, (21-22)NC
Darbe Dayanımı	50 gn (süre = 11 ms)uyumluluk standardı IEC 60068-2-27
Titreşim Direnci	25 gn[Alan](f =[Alan]10...500 Hz) uyumluluk standardı IEC 60068-2-6
IP Koruma Derecesi	IP66uyumluluk standardı IEC 60529, IP67uyumluluk standardı IEC 60529
IK Koruma Derecesi	IK04uyumluluk standardı EN 50102
Elektrik Çarpmasına Karşı Koruma Sınıfı	Sınıf IIuyumluluk standardı IEC 61140, Sınıf IIuyumluluk standardı NF C 20-030
Çalışma İçin Ortam Hava Sıcaklığı	-25...70 °C
Depolama İçin Ortam Hava Sıcaklığı	-40...70 °C
Koruyucu Bakım	TC
Ürün Sertifikaları	CCC, CSA, UL
Standartlar	EN/IEC 60204-1, EN/IEC 60947-5-1, UL 508, CSA C22.2 No 14
Sürdürülebilir Teklif Durumu	Green Premium ürünü
ROHS	Uyumlu - 1002'den itibaren - Schneider Electric uyumluluk beyanı
REACH	Referans eşiğin üzerinde SVHC içermez
