Name: XCKVR54D1H29 - Sınır şalteri XCKVR, kalıcı çapraz çubuklar, 2NC+2NC, M20 kablo girişi, 5 elektrikli / 4 mekanik konum
Brand: Telemecanique Sensors
SKU: XCKVR54D1H29
Price: 143.00 EUR
Availability: InStock

Telemecanique Sensors XCKVR54D1H29, Sınır şalteri XCKVR, kalıcı çapraz çubuklar, 2NC+2NC, M20 kablo girişi, 5 elektrikli / 4 mekanik konum. Kategori: Double or single speed travel limit control. Stokta.

Öne Çıkan Özellikler

Ürün Serisi: OsiSense XC
Seri Adı: Özel biçim
Ürün Ya Da Bileşen Tipi: Limit anahtarı
Ürüne Özel Uygulama: Kaldırma ve mekanik işleme uygulamaları için

← Kataloğa Geri Dön

Ürün Açıklaması

Telemecanique Sensors markasına ait XCKVR54D1H29 kodlu sınır şalteri, kaldırma ve mekanik işleme uygulamaları için özel olarak tasarlanmıştır. OsiSense XC serisinde yer alan bu model, sabit çapraz çubuk manivela metal operatör tipine ve M20 kablo girişine sahiptir. 2 x (2 NK) yavaş kesen kademeli kontak yapısı sunan ürün için ÜÇ-EL Elektrik'ten teklif isteyebilirsiniz.

Teknik Özellikler

Ürün Serisi	OsiSense XC
Seri Adı	Özel biçim
Ürün Ya Da Bileşen Tipi	Limit anahtarı
Ürüne Özel Uygulama	Kaldırma ve mekanik işleme uygulamaları için
Cihaz Kısa Adı	XCKMR
Gövde Tipi	Sabit
Başlık Tipi	Döner başlık
Malzeme	Plastik
Gövde Malzemesi	(PBT+PC)-GF30 FR
Başlık Malzemesi	(PBT+PC)-GF30 FR
Sabitleme Modu	Gövdeyle
Çalışma Başlığının Hareketi	Döner
Operatörün Tipi	Sabit çapraz çubuk manivela metal (kare çubuk 6 mm, U = 200 mm)
Yaklaşım Tipi	Yanal yaklaşım 2 yön
Kablo Girişi	M20 x 1,5 kablo rakoru için 1 giriş yivli ve 2 ara deliği, kablo dis çapi: 7...13 mm
Kutupların Sayısı	4
Kontak Tipi Ve Düzenleme	2 x (2 NK)
Kontak İşlemi	Yavaş kesen, kademeli
Anahtar Çalıştırma	Hareketli parçalar aracılığıyla
Elektrikli Bağlantı	Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,5...2 x 2,5 mm²
Kontak Yalıtım Biçimi	Zb
Adımların Sayısı	5 elektrikli konumlar
Yön Başına Kontak Bloğu (kontrol Devresi)	Yön başına 1
Pozitif Açıklık	Ile
Pozitif Açıklık Minimum Torku	0.75 N.m
Minimum Açma Torku	0.5 N.m
Minimum Çalıştırma Hızı	6 m/min
Maksimum Çalıştırma Hızı	1.5 m/s 65 ve 95 mm arasında çubukta çalıştırma noktası
Maksimum Hareket Açısı	180 °, -180 °
Kontak Kodu Gösterimi	A300, AC-15 (Ue = 240 V, Ie = 3 A) , Ithe = 10 Auyumluluk standardı EN/IEC 60947-5-1 ek A, Q150, DC-13 (Ue = 125 V, Ie = 0,55 A) uyumluluk standardı EN/IEC 60947-5-1 ek A
[Ui] Nominal Yalıtım Voltajı	300 Vuyumluluk standardı UL 508, 500 V kirlilik derecesi 3uyumluluk standardı EN/IEC 60947-1, 300 Vuyumluluk standardı CSA C22.2 No 14
[Uimp] Nominal Darbe Dayanım Voltajı	6 kVuyumluluk standardı EN/IEC 60947-1, 6 kVuyumluluk standardı IEC 60664
Kısa Devre Koruması	10 A tarafindan gG kartuş sigorta
Mekanik Dayanıklılık	1000000 cycles

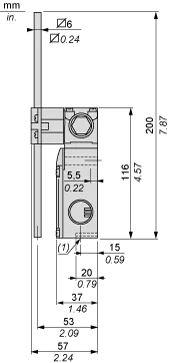

Genişlik	200 mm
Yükseklik	200 mm
Derinlik	57 mm
Ürün Ağırlığı	0.32 kg
Terminallerin Açıklaması ISO N°1	(11-12)NC, (21-22)NC
Darbe Dayanımı	50 gnuyumluluk standardı EN/IEC 60068-2-27
Titreşim Direnci	25 gn[Alan](f =[Alan]10...500 Hz) uyumluluk standardı EN/IEC 60068-2-6
IP Koruma Derecesi	IP65uyumluluk standardı EN/IEC 60529
IK Koruma Derecesi	IK04uyumluluk standardı EN 50102
Elektrik Çarpmasına Karşı Koruma Sınıfı	Sınıf IIuyumluluk standardı IEC 60536
Çalışma İçin Ortam Hava Sıcaklığı	-25...70 °C
Depolama İçin Ortam Hava Sıcaklığı	-40...70 °C
Koruyucu Bakım	TC
Ürün Sertifikaları	CCC, CE, CSA, UL
Standartlar	EN/IEC 60947-5-1, UL 508, CSA C22.2 No 14
Sürdürülebilir Teklif Durumu	Green Premium ürünü değil
ROHS	Compliant - since 1227 - Schneider Electric declaration of conformity
REACH	Referans eşiğin üzerinde SVHC içermez
