Telemecanique Sensors
Basınç şalteri, XMLAM, basınç aralığı -1 bar, sabit ölçekli, 1CO, 1 eşik, vakum için
Telemecanique Sensors XMLAM01V2S11, Basınç şalteri, XMLAM, basınç aralığı -1 bar, sabit ölçekli, 1CO, 1 eşik, vakum için. Kategori: XMLA for industrial fluids, fixed differential. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:XMLAM01V2S11
- Üretici / Marka:Telemecanique Sensors
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:296,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- OsiSense XM
- Ürün Ya Da Bileşen Tipi
- Elektromekanik basınç sensörü
- Basınç Sensör Tipi
- Elektromekanik vakumlu sensör
- Cihaz Kısa Adı
- XMLA
Ürün Açıklaması
Telemecanique Sensors OsiSense XM serisi XMLAM01V2S11, -1 bar kapasiteli elektromekanik vakum şalteridir. Hava, taze su ve hidrolik yağ uygulamaları için tasarlanmış olup, sabit diferansiyel ve harici ayar imkanı sunar.
Teknik Özellikler
| Ürün Serisi | OsiSense XM |
|---|---|
| Ürün Ya Da Bileşen Tipi | Elektromekanik basınç sensörü |
| Basınç Sensör Tipi | Elektromekanik vakumlu sensör |
| Cihaz Kısa Adı | XMLA |
| Basınç Sensörü Boyutu | -1 bar |
| Kontrollü Sıvı | Hava (0...70 °C), Taze su (0...70 °C), Hidrolik yağ (0...70 °C) |
| Sıvı Bağlantı Türü | G 1/4 (dişi)uyumluluk standardı ISO 228 |
| Elektrikli Bağlantı | Vida kelepçeleri terminalleri 1 x 0,5...2 x 2,5 mm² |
| AWG Göstergesi | AWG 20...AWG 14 |
| Kablo Girişi Sayısı | 1 yivli giriş (Pg 13.5) içinkablo rakoru , kablo dis çapi: 9...13 mm |
| Kontak Tipi Ve Düzenleme | 1 K/A |
| Ürüne Özel Uygulama | - |
| Çalışmanın Basınç Anahtarı Tipi | 1 tek eşiğin algılaması |
| Elektrikli Devre Tipi | Kontrol devresi |
| Skala Tipi | Sabit diferansiyel |
| Yerel Ekran | Ile |
| Basınç Yükselmesinde Ayarlanabilir Anahtarlama Aralığı | -0.76...-0.04 bar |
| Basınç Düşüşünde Ayarlanabilir Anahtarlama Aralığı | -1...-0.28 bar |
| Maksimum İzin Verilen Olağandışı Basınç | 9 bar |
| Tahrip Basıncı | 18 bar |
| Basınz Aktüatörü | Diyafram |
| Sıvıyla Temas Eden Malzemeler | Nitril, Çinko alaşım, 304L paslanmaz çelik |
| Muhafaza Malzemesi | Çinko alaşım |
| [In] Nominal Akım | 3 A, B300, AC-15 (Ue = 120 V)uyumluluk standardı EN/IEC 60947-5-1, 1.5 A, B300, AC-15 (Ue = 240 V)uyumluluk standardı EN/IEC 60947-5-1, 0.1 A, R300, DC-13 (Ue = 250 V)uyumluluk standardı EN/IEC 60947-5-1 |
| Düşük Ayarda Doğal Diferansiyel | 0,24 bar (+/- 0,05 bar) |
| Yüksek Ayarda Doğal Diferansiyel | 0,24 bar (+/- 0,05 bar) |
| Maksimum İzin Verilen Basınç - Döngü Başına | 5 bar |
| Terminal Bloğu Tipi | 4 terminal |
| Çalışma Hızı | 0 °C |
| Tekrarlama Doğruluğu | < 2 % |
| [Ui] Nominal Yalıtım Voltajı | 500 Vuyumluluk standardı EN/IEC 60947-1, 300 Vuyumluluk standardı UL 508, 300 Vuyumluluk standardı CSA C22.2 No 14 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kVuyumluluk standardı EN/IEC 60947-1 |
| Yardımcı Kontak Çalışma | Ani hareketli |
| Kontak Malzemesi | Gümüş kontaklar |
| Terminaller Arasında Direnç | < 25 mOhmuyumluluk standardı IEC 255-7 kategori 3, < 25 mOhmuyumluluk standardı NF C 93-050 yöntem A |
| Kısa Devre Koruması | 10 A kartuş sigortası tip gG (gl) |
| Mekanik Dayanıklılık | 3000000 cycles |
| Ayar | Harici |

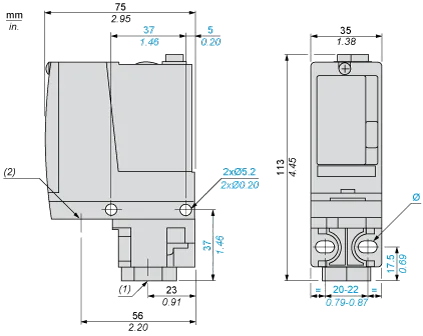

| Yükseklik | 113 mm |
| Derinlik | 75 mm |
| Genişlik | 35 mm |
| Ürün Ağırlığı | 0.685 kg |
| Standartlar | CE, EN/IEC 60947-5-1, UL 508, CSA C22.2 No 14 |
| Ürün Sertifikaları | BV, CCC, CSA, LROS (Lloyds register of shipping), UL, EAC |
| Koruyucu Bakım | TC (standart versiyon) |
| Çalışma İçin Ortam Hava Sıcaklığı | -25...70 °C |
| Depolama İçin Ortam Hava Sıcaklığı | -40...70 °C |
| Çalışma Konumu | Herhangi bir konum |
| Titreşim Direnci | 4 gn[Alan](f =[Alan]30...500 Hz) uyumluluk standardı IEC 60068-2-6 |
| Darbe Dayanımı | 50 gnuyumluluk standardı IEC 60068-2-27 |
| Elektrik Çarpmasına Karşı Koruma Sınıfı | Sınıf Iuyumluluk standardı IEC 1140, Sınıf Iuyumluluk standardı IEC 536, Sınıf Iuyumluluk standardı NF C 20-030 |
| IP Koruma Derecesi | IP66uyumluluk standardı EN/IEC 60529 |
| Sürdürülebilir Teklif Durumu | Green Premium ürünü |
| ROHS | Compliant - since 0928 - Schneider Electric declaration of conformity |
| REACH | Referans eşiğin üzerinde SVHC içermez |
| Ürün Kullanım Ömrü Sonu Talimatları | Özel geri dönüşüm işlemlerine gerek yoktur |
