Schneider

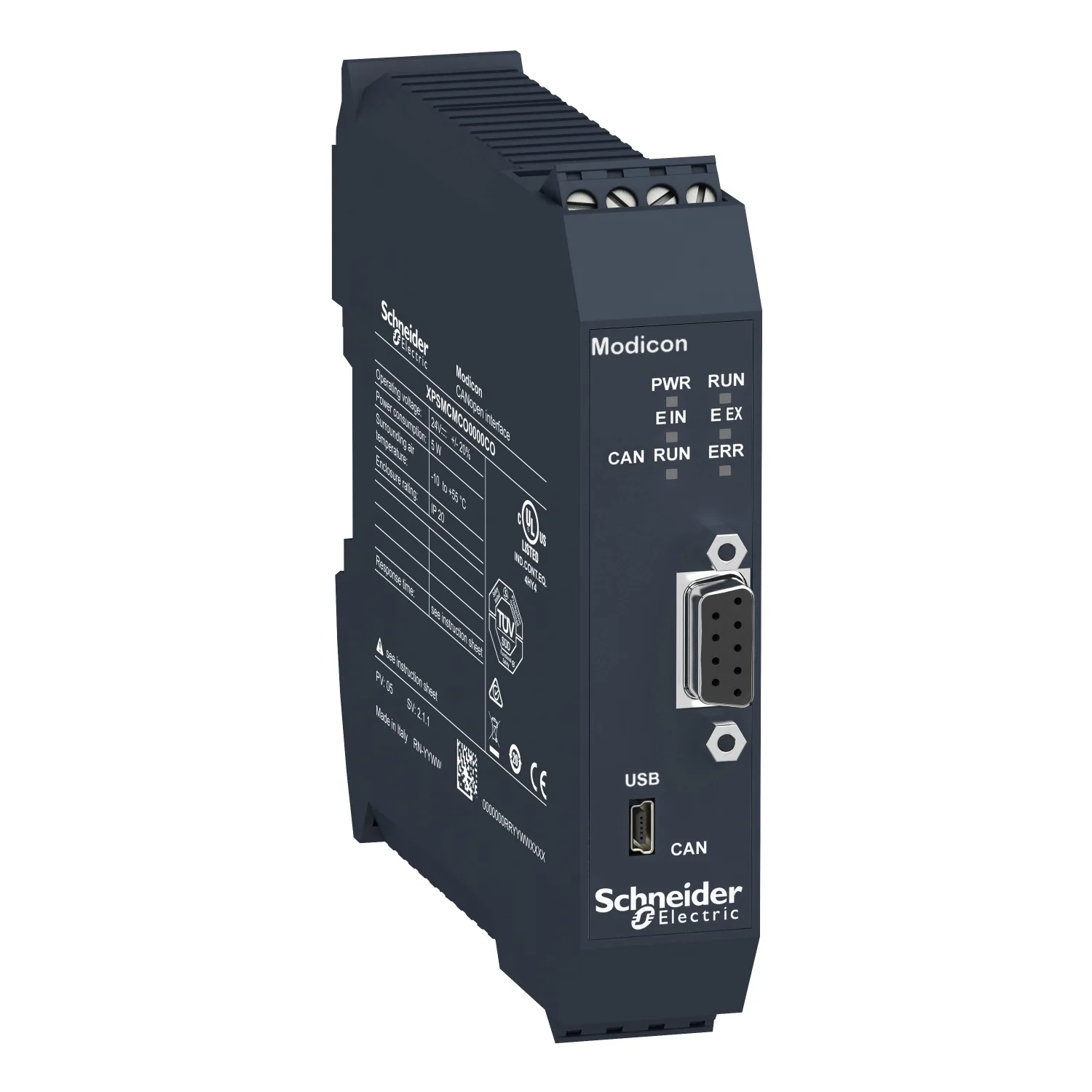

XPSMCMCO0000CO - Haberleşme (non-safe) modülleri - CANopen
Schneider XPSMCMCO0000CO, Haberleşme (non-safe) modülleri - CANopen. Kategori: Preventa XPS MC. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:XPSMCMCO0000CO
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:1.127,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Modicon MCM
- Ürün Ya Da Bileşen Tipi
- Güvenli olmayan iletişim modülü
- Ürün Grubu
- XPSMCM
- [Us] Nominal Besleme Gerilimi
- 24 V - 20...20 % DC
Ürün Açıklaması
- Anma besleme voltajı 24V DC
- Elektrik bağlantısı için vidalı kelepçe bağlantılıdır, çıkarılabilir terminal bloğu ile donatılmıştır
- IP20 dereceli bir üründür
- Güvenli olmayan bağlantı modülleri, makine saha bus veya ağ sistemlerine teşhis bağlantısı ve veri bağlantısı amacıyla tasarlanmıştır
- İletim hızı 10 kbit/s ile 1 Mbit/s arasında değişir
- Bu bağlantı modülü, ön yüzünde durumu (güç AÇIK, çalışıyor, dahili veya harici hata, bağlantı hatası) gösteren LED'ler gösterir
- Bu bağlantı modülü, arka panel genişletme konnektörü aracılığıyla güvenlik kontrolörüne bağlanır
- Ağırlığı 0.3kg
- Ebatları 22.5mm (derinlik), 99mm (Yükseklik) ve 114.5mm ((genişlik))
- Gövdesi kırmızı renklidir
- 24 VDC ile beslenir
- Bu Modicon MCM Standart ("güvenli olmayan") bağlantı modülü, RCM, CULus ve TÜV tarafından onaylanmıştır
- Modicon MCM modülüne uyumlu aksesuarlar, bir bellek kartı ve arka panel konnektörüdür
- Bağlantı modülü, EN 50022'ye uygun Omega 35mm DIN rayı üzerine kurulur ve arka panel genişletme konnektörü ile güvenlik kontrolörüne bağlanır
- Modicon MCM modüler emniyet kontrolör sistemi, 8 girişten, 2 çift/4 single kanallı çıkıştan 128 girişe, 16 ikili/32 single kanallı çıkış, 32 veya 48 teşhis durum çıkışa kadar esneklik ve ölçeklenebilirlik sağlar
- Modicon MCM modüler güvenlik kontrol sistemi, insanların makinenin tehlikeli hareketli parçalarına erişme riskini en aza indirmek için bir makine etrafındaki beş güvenlik işlevini izlemek üzere tasarlanmıştır.
Başlıca Özellikler
- Modüler güvenlik kontrolörü, PLe ve SIL3'e uygunluk gerektiren güvenlik çözümleri sağlamak üzere tasarlanmıştır.
- Modicon MCM, personel ve ekipman için koruma sağlamak üzere tasarlanmış geniş bir güvenlik ürünleri yelpazesi sunar.
- Modicon MCM güvenlik kontrolörü, birden çok güvenlik işlevinin izlenmesi için tasarlanmıştır
- Kârlılığı artırır: Bağımsız bileşenlerden yerleşik güvenlik ağı çözümlerine kadar tasarlanmış güvenlik
- Verimliliği artırın: Tüm güvenlik fonksiyonları yelpazesini kapsayan eksiksiz güvenlik zinciri için tek ortak
Teknik Özellikler
Ana4
| Ürün Serisi | Modicon MCM |
|---|---|
| Ürün Ya Da Bileşen Tipi | Güvenli olmayan iletişim modülü |
| Ürün Grubu | XPSMCM |
| [Us] Nominal Besleme Gerilimi | 24 V - 20...20 % DC |
Tamamlayıcı18
| W Cinsinden Güç Dağılımı | 3 W |
|---|---|
| Kalite Etiketleri | CE |
| Seri Uyumluluğu | Preventa XPSMCM |
| Konnektörün Tipi | erkek SUB-D 9 |
| Port Sayısı | 1 |
| Erişim Yöntemi | Sunucu |
| İletim Hızı | 10 kbit/s; 20 kbit/s; 50 kbit/s; 100 kbit/s; 125 kbit/s; 250 kbit/s; 500 kbit/s; 800 kbit/s; 1 Mbit/s; Otomatik algılanmış |
| Haberleşme Port Protokolü | CANopen |
| Akım Tüketimi | 0.125 mA |
| Aygıtlar Arasında Maksimum Kablo Mesafesi | 2500 m; 1000 m; 750 m; 500 m; 250 m; 100 m; 50 m; 25 m |
| Yerel Sinyalleme | LED yeşilile PWR isaret için güç AÇIK; LED yeşilile RUN isaret için çalışıyor; LED kırmızıile E IN isaret için internal error; LED kırmızıile E EX isaret için external error; LED yeşil/kırmızıile OP isaret için çalışıyor; LED yeşil/kırmızıile ERR isaret için haberleşme hatası |
| Bağlantılar - Terminaller | 2 tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu |
| Kablo Kesiti | 0,2…1,5 mm² - AWG 24...AWG 16 esnek kablokablo uçsuz; 0,2…2,5 mm² - AWG 24...AWG 14 esnek kablokablo uçsuz; 0,25…1 mm² - 23 AWG...18 AWG esnek kablokablo uçlu, şevsiz; 0,25…2,5 mm² - 23 AWG...14 AWG esnek kablokablo uçlu, şevli; 0,25…2,5 mm² - 23 AWG...14 AWG esnek kablokablo uçlu, şevsiz; 0,5…1,5 mm² - AWG 20...AWG 16 esnek kablokablo uçlu, çift şevli; 0,2…1 mm² - AWG 24...AWG 18 katı kablokablo |
| Montaj Desteği | Omega 35 mm DIN rayı 'e uygunEN 50022 |
| Genişlik | 22,5 mm |
| Yükseklik | 99 mm |
| Derinlik | 114,5 mm |
| Ürün Ağırlığı | 0,3 kg |
Ortam13
| Ürün Sertifikaları | cULus; RCM; TÜV |
|---|---|
| IP Koruma Derecesi | IP20 |
| Nominal Çalışma Ortam Sıcaklığı | -10…55 °C |
| Depolama Ortam Koşulları | -20…85 °C |
| Bağıl Nem | 10…95 % |
| Kirletme Derecesi | 2 |
| Yalıtım | 250 V AC between power supply and housing 'e uygunIEC 61800-5-1 |
| Aşırı Gerilim Kategorisi | II |
| Elektromanyetik Uyumluluk | Elektrostatik deşarj bağışıklık testi - test level: 6 kV (kontakta) conforming to IEC 61000-4-2; Elektrostatik deşarj bağışıklık testi - test level: 20 kV (havada) conforming to IEC 61000-4-2; Elektromanyetik alanlara duyarlılık - test level: 10 V/m (80...1000 MHz) conforming to IEC 61000-4-3; Elektromanyetik alanlara duyarlılık - test level: 30 V/m (1,4 GHz...2 GHz) conforming to IEC 61000-4-3 |
| Titreşim Direnci | +/-0,35 mm (f= 10…55 Hz) conforming to IEC 61496-1 |
| Darbe Dayanımı | 10 gn (süre = 16 ms) için 1000 shocks on each axis 'e uygunIEC 61496-1 |
| Çalışma Yüksekliği | 2000 m |
| Hizmet Ömrü | 20 yr |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 4,5 cm |
| Package 1 Width | 12,8 cm |
| Package 1 Length | 16,2 cm |
| Paket Ağırlığı (Lbs) | 212,0 g |
| Unit Type Of Package 2 | S01 |
| Number Of Units İn Package 2 | 6 |
| Package 2 Height | 15,0 cm |
| Package 2 Width | 15,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 1,513 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
