Schneider

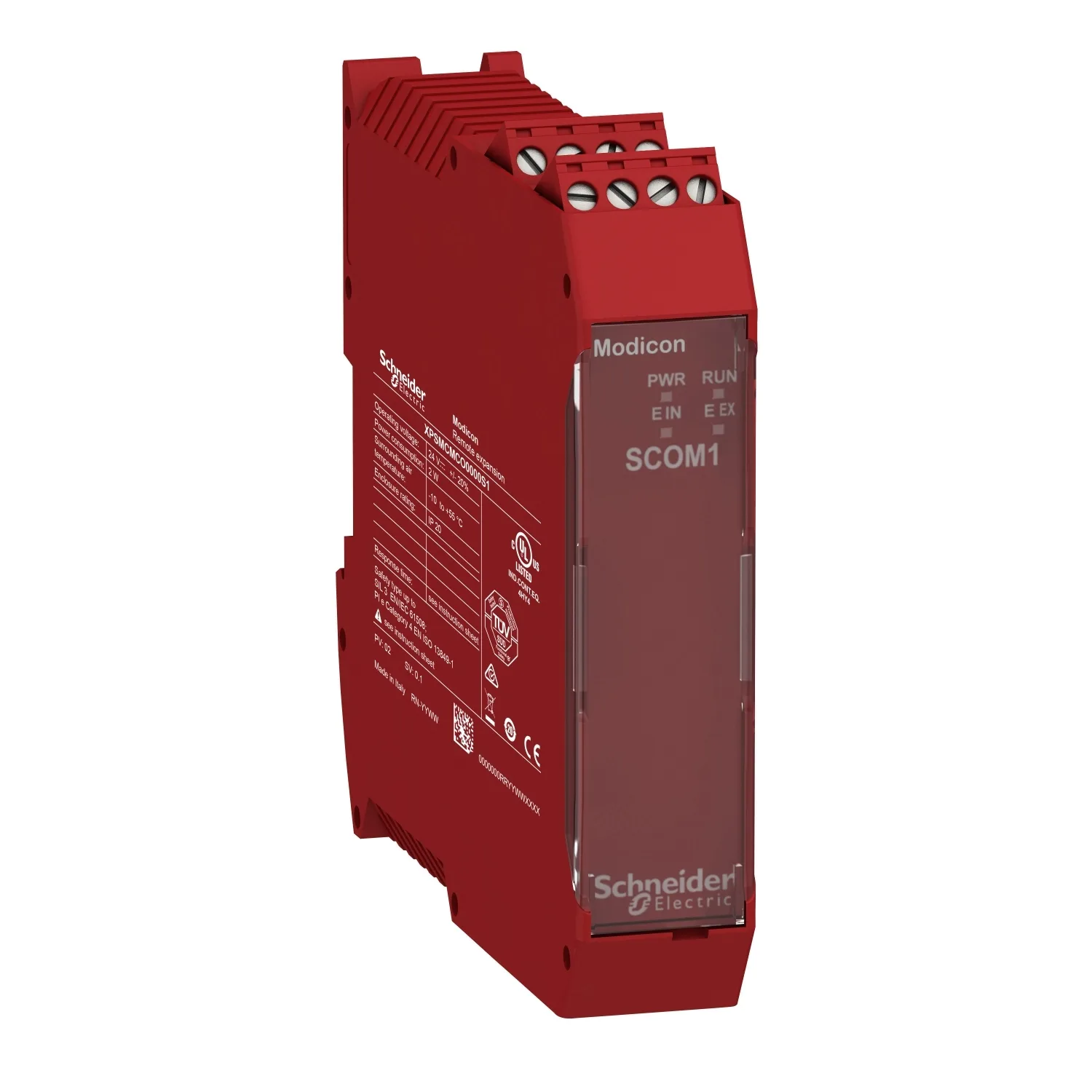

XPSMCMCO0000S1 - Güvenli (safe) bağlantı genişleme/haberleşme modülü, RS485, tek kanal verici/alıcı
Schneider XPSMCMCO0000S1, Güvenli (safe) bağlantı genişleme/haberleşme modülü, RS485, tek kanal verici/alıcı. Kategori: Preventa XPS MC. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:XPSMCMCO0000S1
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:715,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Modicon MCM
- Ürün Ya Da Bileşen Tipi
- Güvenli iletişim genişletme modülü
- Ürün Grubu
- XPSMCM
- [Us] Nominal Besleme Gerilimi
- 24 V - 20...20 % DC
Ürün Açıklaması
- Elektrik bağlantısı için vidalı kelepçe bağlantılıdır, çıkarılabilir terminal bloğu ile donatılmıştır
- IP20 dereceli bir üründür
- Güvenli RS485 bus genişletme modülü Tip XPSMCMCO0000S2 ile birleştiğinde, 6 adede kadar merkezi olmayan I/O adası oluşturmaya olanak tanır
- Bu modülün ön yüzünde durumu (Güç kaynağı, çalışma, dahili veya harici hatalar) gösteren LED'ler bulunur
- Bu güvenli bus genişletme modülü, güvenlik kontrolörüne arka panel genişletme konnektörü aracılığıyla bağlanır ve merkezi olmayan I/O adası oluşturmak için başka bir güvenli bus genişletme modülüne bağlanmak üzere bir RS485 seri arayüz korumalı kablo kullanır
- Ağırlığı 0.3kg
- Ebatları 22.5mm (derinlik), 99mm (Yükseklik) ve 114.5mm (genişlik)
- Gövdesi kırmızı renklidir
- 24 VDC ile beslenir
- Single bir Güvenlik kontrolörü CPU'sunda her bir ada arasında 50 metre (164.04 ft) mesafe bulunan beş adede kadar merkezi olmayan güvenlikle ilgili adanın izlenmesi için idealdir
- Merkezi olmayan I/O'lar arasında güvenli bir bağlantı entegrasyonu sağlar
- Modicon MCM modülüne uyumlu aksesuarlar, bir bellek kartı ve arka panel konnektörüdür
- Güvenli RS485 bus genişletme modülü, EN 50022'ye uygun Omega 35mm DIN rayı üzerine kurulur ve arka panel genişletme konnektörü ile güvenlik kontrolörüne bağlanır
- Modicon MCM modüler emniyet kontrolör sistemi, 8 girişten, 2 çift/4 single kanallı çıkıştan 128 girişe, 16 ikili/32 single kanallı çıkış, 32 veya 48 teşhis durum çıkışa kadar esneklik ve ölçeklenebilirlik sağlar
- Modicon MCM modüler güvenlik kontrol sistemi, insanların makinenin tehlikeli hareketli parçalarına erişme riskini en aza indirmek için bir makine etrafındaki beş güvenlik işlevini izlemek üzere tasarlanmıştır.
Başlıca Özellikler
- Modüler güvenlik kontrolörü, PLe ve SIL3'e uygunluk gerektiren güvenlik çözümleri sağlamak üzere tasarlanmıştır.
- Modicon MCM, personel ve ekipman için koruma sağlamak üzere tasarlanmış geniş bir güvenlik ürünleri yelpazesi sunar.
- Modicon MCM güvenlik kontrolörü, birden çok güvenlik işlevinin izlenmesi için tasarlanmıştır
- Kârlılığı artırır: Bağımsız bileşenlerden yerleşik güvenlik ağı çözümlerine kadar tasarlanmış güvenlik
- Verimliliği artırın: Tüm güvenlik fonksiyonları yelpazesini kapsayan eksiksiz güvenlik zinciri için tek ortak
Teknik Özellikler
Ana4
| Ürün Serisi | Modicon MCM |
|---|---|
| Ürün Ya Da Bileşen Tipi | Güvenli iletişim genişletme modülü |
| Ürün Grubu | XPSMCM |
| [Us] Nominal Besleme Gerilimi | 24 V - 20...20 % DC |
Tamamlayıcı17
| W Cinsinden Güç Dağılımı | 3 W |
|---|---|
| Güvenlik Seviyesi | Kategori 4'e erişebilir 'e uygunISO 13849-1; PL = e değerine erişebilir 'e uygunISO 13849-1; SIL 3'e erişebilir 'e uygunIEC 61508; SILCL 3'e erişebilir 'e uygunIEC 62061 |
| Kalite Etiketleri | CE |
| Seri Uyumluluğu | Preventa XPSMCM |
| Konnektörün Tipi | 4 RS485 |
| Port Sayısı | 1 |
| Haberleşme Port Protokolü | RS485 |
| Akım Tüketimi | 0.125 mA |
| Aygıtlar Arasında Maksimum Kablo Mesafesi | 50 m |
| Yerel Sinyalleme | LED yeşilile PWR isaret için güç AÇIK; LED yeşilile RUN isaret için çalışıyor; LED kırmızıile E IN isaret için internal error; LED kırmızıile E EX isaret için external error |
| Bağlantılar - Terminaller | 2 tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu |
| Kablo Kesiti | 0,2…1,5 mm² - AWG 24...AWG 16 esnek kablokablo uçsuz; 0,2…2,5 mm² - AWG 24...AWG 14 esnek kablokablo uçsuz; 0,25…1 mm² - 23 AWG...18 AWG esnek kablokablo uçlu, şevsiz; 0,25…2,5 mm² - 23 AWG...14 AWG esnek kablokablo uçlu, şevli; 0,25…2,5 mm² - 23 AWG...14 AWG esnek kablokablo uçlu, şevsiz; 0,5…1,5 mm² - AWG 20...AWG 16 esnek kablokablo uçlu, çift şevli; 0,2…1 mm² - AWG 24...AWG 18 katı kablokablo |
| Montaj Desteği | Omega 35 mm DIN rayı 'e uygunEN 50022 |
| Genişlik | 22,5 mm |
| Yükseklik | 99 mm |
| Derinlik | 114,5 mm |
| Ürün Ağırlığı | 0,3 kg |
Ortam13
| Ürün Sertifikaları | cULus; RCM; TÜV |
|---|---|
| IP Koruma Derecesi | IP20 |
| Nominal Çalışma Ortam Sıcaklığı | -10…55 °C |
| Depolama Ortam Koşulları | -20…85 °C |
| Bağıl Nem | 10…95 % |
| Kirletme Derecesi | 2 |
| Yalıtım | 250 V AC between power supply and housing 'e uygunIEC 61800-5-1 |
| Aşırı Gerilim Kategorisi | II |
| Elektromanyetik Uyumluluk | Elektrostatik deşarj bağışıklık testi - test level: 6 kV (kontakta) conforming to IEC 61000-4-2; Elektrostatik deşarj bağışıklık testi - test level: 20 kV (havada) conforming to IEC 61000-4-2; Elektromanyetik alanlara duyarlılık - test level: 10 V/m (80...1000 MHz) conforming to IEC 61000-4-3; Elektromanyetik alanlara duyarlılık - test level: 30 V/m (1,4 GHz...2 GHz) conforming to IEC 61000-4-3 |
| Titreşim Direnci | +/-0,35 mm (f= 10…55 Hz) conforming to IEC 61496-1 |
| Darbe Dayanımı | 10 gn (süre = 16 ms) için 1000 shocks on each axis 'e uygunIEC 61496-1 |
| Çalışma Yüksekliği | 2000 m |
| Hizmet Ömrü | 20 yr |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 4,200 cm |
| Package 1 Width | 12,200 cm |
| Package 1 Length | 15,800 cm |
| Paket Ağırlığı (Lbs) | 201,000 g |
| Unit Type Of Package 2 | S01 |
| Number Of Units İn Package 2 | 6 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 15,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 1,451 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
