Schneider

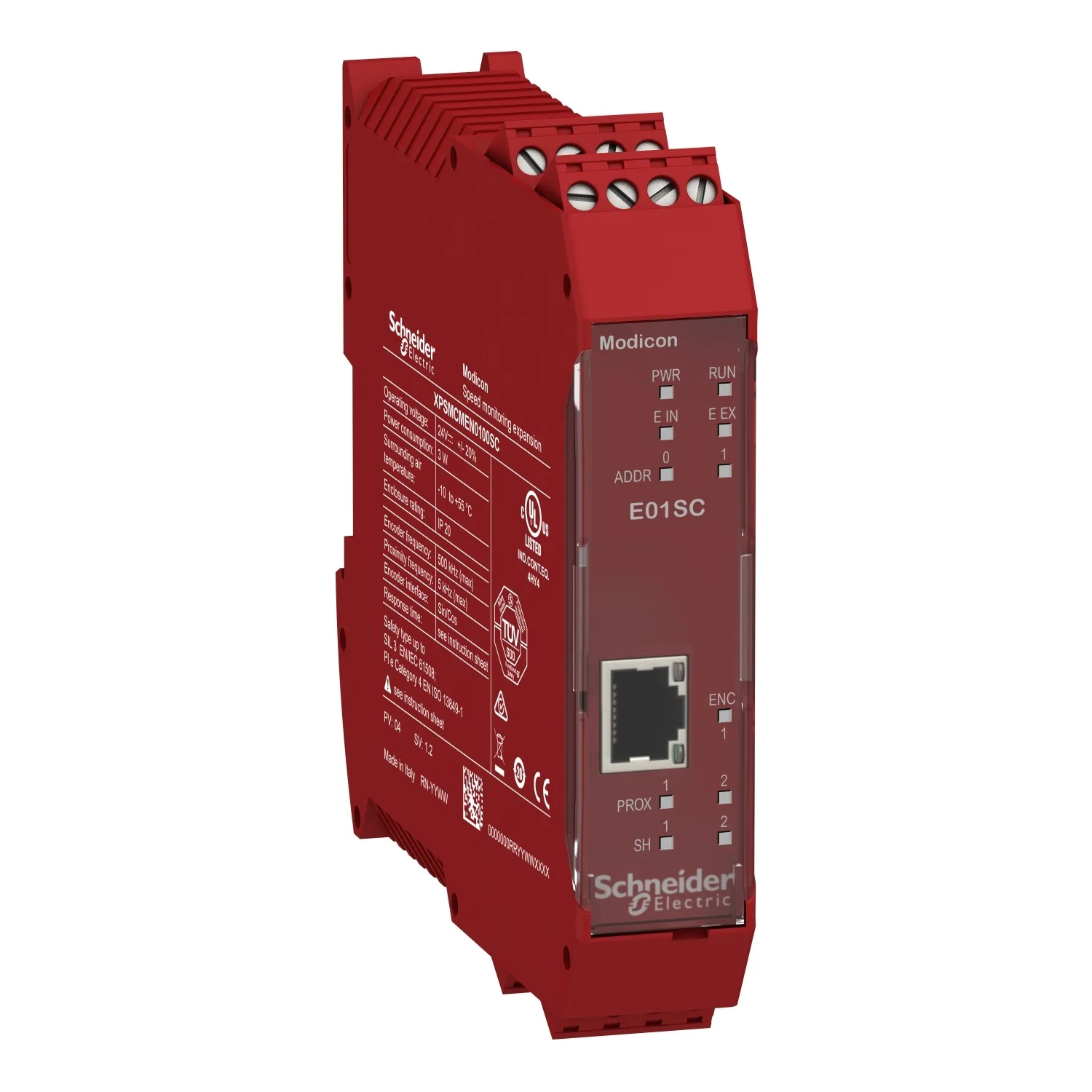

XPSMCMEN0100SC - Safety Hız İzleme Modülü, 1 Sin/Cos enkoder giriş + 1 veya 2 proximity switch, 1xRJ45
Schneider XPSMCMEN0100SC, Safety Hız İzleme Modülü, 1 Sin/Cos enkoder giriş + 1 veya 2 proximity switch, 1xRJ45. Kategori: Preventa XPS MC. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:XPSMCMEN0100SC
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:1.557,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Preventa Güvenlik otomasyonu
- Ürün Ya Da Bileşen Tipi
- Güvenli hız izleme modülü
- Ürün Grubu
- XPSMCM
- Elektrikli Bağlantı
- Vidalı terminal
Ürün Açıklaması
- Anma besleme voltajı 24V DC
- Her mantıksal giriş (eksen) için dört adede kadar mantıksal olarak seçilebilir sınırlı hız eşiği (SoSafe Yapılandırılabilir yazılımı aracılığıyla serbestçe yapılandırılabilir), ve maksimum giriş Frekansı 500kHz (kodlayıcılar için) ve yakınlık sensörleri için 5kHz sunar
- Güvenli hız izleme fonksiyonu ile güvenlik CPU'nuzu tamamlar, şerit testere, daire testere ve taşlama makineleri gibi kesme makineleri için idealdir
- Bu modülün ön yüzünde durumu (güç kaynağı, sıfırlama, dahili veya harici hatalar, düğüm adresi, enkoder veya yakınlık sensörleri bağlantı durumu, hız izleme durumu) gösteren LED'ler bulunur
- Güvenli hız izleme modülü, arka panel genişletme konnektörü aracılığıyla güvenlik kontrolörüne bağlanır
- Ağırlığı 0.28kg
- Ebatları 22.5mm (derinlik), 99mm (Yükseklik) ve 114.5mm (genişlik)
- Gövdesi kırmızı renklidir
- 24 VDC ile beslenir
- Bu modül, EN/ISO 13849-1'e uygun kategori 4, EN/ISO 13849-1'e uygun PL = e, EN/IEC 61496-1'e uygun Tip 4 ve IEC 62061'e uygun SILCL 3 gibi güvenlik seviyelerine ulaşabilir
- Modüler güvenlik kontrolörleri Modicon MCM, IEC/EN 61508 ve IEC/EN 60261'e göre EN/ISO 13849-1 ve SILCL 3'e göre Kategori 4, PL e endüstriyel güvenlik Standartlarını karşıladığı TüV SÜD tarafından onaylanmıştır
- Güvenli hız izleme modülü, EN 50022'ye uygun Omega 35mm DIN rayı üzerine kurulur ve emniyet kontrolörüne arka panel genişletme konnektörü ile bağlanır
- Modicon MCM modüler emniyet kontrolör sistemi, 8 girişten, 2 çift/4 single kanallı çıkıştan 128 girişe, 16 ikili/32 single kanallı çıkış, 32 veya 48 teşhis durum çıkışa kadar esneklik ve ölçeklenebilirlik sağlar
- Modicon MCM modüler güvenlik kontrol sistemi, insanların makinenin tehlikeli hareketli parçalarına erişme riskini en aza indirmek için bir makine etrafındaki beş güvenlik işlevini izlemek üzere tasarlanmıştır.
Başlıca Özellikler
- Modüler güvenlik kontrolörü, PLe ve SIL3'e uygunluk gerektiren güvenlik çözümleri sağlamak üzere tasarlanmıştır
- Modicon MCM, personel ve ekipman için koruma sağlamak üzere tasarlanmış geniş bir güvenlik ürünleri yelpazesi sunar.
- Modicon MCM güvenlik kontrolörü, birden çok güvenlik işlevinin izlenmesi için tasarlanmıştır
- Kârlılığı artırır: Bağımsız bileşenlerden yerleşik güvenlik ağı çözümlerine kadar tasarlanmış güvenlik
- Verimliliği artırın: Tüm güvenlik fonksiyonları yelpazesini kapsayan eksiksiz güvenlik zinciri için tek ortak
Teknik Özellikler
Ana7
| Ürün Serisi | Preventa Güvenlik otomasyonu |
|---|---|
| Ürün Ya Da Bileşen Tipi | Güvenli hız izleme modülü |
| Ürün Grubu | XPSMCM |
| Elektrikli Bağlantı | Vidalı terminal |
| [Us] Nominal Besleme Gerilimi | 24 V - 20...20 % DC |
| Dijital Giriş Gerilimi | 24 V DC |
| Modülün Fonksiyonu | Hız izleme |
Tamamlayıcı17
| W Cinsinden Maksimum Güç Tüketimi | 3 W |
|---|---|
| W Cinsinden Güç Dağılımı | 3 W |
| Entegre Bağlantı Tipi | Arka panel genişletme veriyolu |
| Güvenlik Seviyesi | Kategori 4'e erişebilir 'e uygunISO 13849-1; PL = e değerine erişebilir 'e uygunISO 13849-1; Tip 4 'e uygunIEC 61496-1; SILCL 3 'e uygunIEC 62061 |
| Kalite Etiketleri | CE |
| Terminal Bloklarının Sayısı | 4 |
| Yerel Sinyalleme | 1 LED yeşilile PWR isaret için güç AÇIK; 1 LED yeşilile RUN isaret için RUN (durum); 1 LED kırmızıile E IN isaret için internal error; 1 LED kırmızıile E EX isaret için external error; 2 LED turuncuile ADDR isaret için node address; 1 LED sarıile ENC isaret için encoder connection status; 2 LED sarıile PROX isaret için proximity sensors connection status; 2 LED sarıile SH isaret için speed monitor |
| Bağlantılar - Terminaller | 2 tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu; 1 tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu |
| Maksimum Giriş/çıkış Numarası | 5 kHz için sensör; 500 kHz için enkoder SinCos |
| Sensör Tipi | Endüktif yakınlık sensörü |
| Elektrikli Bağlantı | 1 konnektör RJ45 'e uygunEIA/TIA-568-A |
| Kablo Kesiti | 0,2…2,5 mm² - AWG 24...AWG 14 esnek kablokablo uçsuz; 0,2…2,5 mm² - AWG 24...AWG 14 katı kablokablo uçsuz; 0,25…2,5 mm² - 23 AWG...14 AWG esnek kablokablo uçlu, şevli; 0,25…2,5 mm² - 23 AWG...14 AWG esnek kablokablo uçlu, şevsiz; 0,2…1,5 mm² - AWG 24...AWG 16 esnek kablokablo uçsuz; 0,25…1 mm² - 23 AWG...18 AWG esnek kablokablo uçlu, şevsiz; 0,5…1,5 mm² - AWG 20...AWG 16 esnek kablokablo uçlu, çif |
| Montaj Desteği | Omega 35 mm DIN rayı 'e uygunEN 50022 |
| Derinlik | 22,5 mm |
| Yükseklik | 99 mm |
| Genişlik | 114,5 mm |
| Ürün Ağırlığı | 0,28 kg |
Ortam14
| Standartlar | IEC 61496-1; IEC 61508; IEC 61800-5-1; IEC 62061; ISO 13849-1 |
|---|---|
| Ürün Sertifikaları | cULus; TÜV; RCM |
| IP Koruma Derecesi | IP20 (muhafaza) |
| Çalışma İçin Ortam Hava Sıcaklığı | -10…55 °C |
| Depolama İçin Ortam Hava Sıcaklığı | -20…85 °C |
| Bağıl Nem | 10…95 % |
| Kirletme Derecesi | 2 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 4 kV 'e uygunIEC 61800-5 |
| Yalıtım | 250 V AC between power supply and housing 'e uygunIEC 61800-5-1 |
| Aşırı Gerilim Kategorisi | II |
| Elektromanyetik Uyumluluk | Elektrostatik deşarj bağışıklık testi - test level: 6 kV (kontakta) conforming to IEC 61000-4-2; Elektrostatik deşarj bağışıklık testi - test level: 20 kV (havada) conforming to IEC 61000-4-2; Elektromanyetik alanlara duyarlılık - test level: 10 V/m (80...1000 MHz) conforming to IEC 61000-4-3; Elektromanyetik alanlara duyarlılık - test level: 30 V/m (1,4 GHz...2 GHz) conforming to IEC 61000-4-3 |
| Titreşim Direnci | +/-0,35 mm (f= 10…55 Hz) conforming to IEC 61496-1 |
| Darbe Dayanımı | 10 gn (süre = 16 ms) için 1000 shocks on each axis 'e uygunIEC 61496-1 |
| Hizmet Ömrü | 20 yr |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 4,2 cm |
| Package 1 Width | 12,5 cm |
| Package 1 Length | 16,1 cm |
| Paket Ağırlığı (Lbs) | 227,0 g |
| Unit Type Of Package 2 | S01 |
| Number Of Units İn Package 2 | 6 |
| Package 2 Height | 15,0 cm |
| Package 2 Width | 15,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 1,587 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
