Schneider

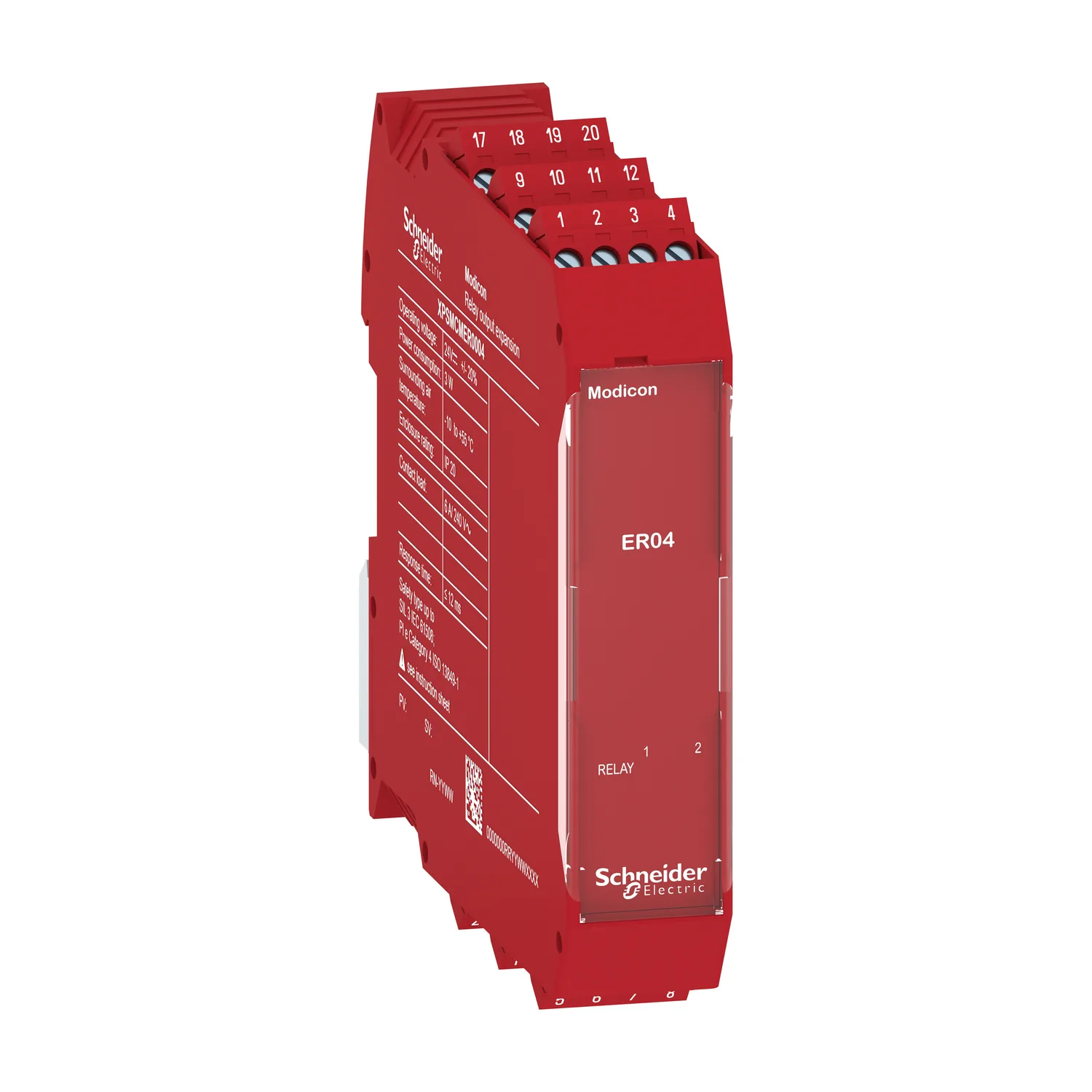

XPSMCMER0004 - Safety Röle Çıkış Modülü, Genişleme bus bağlantısız 1 çıkış için 2 emniyet röle çıkış (2 NO + 1 NC)
Schneider XPSMCMER0004, Safety Röle Çıkış Modülü, Genişleme bus bağlantısız 1 çıkış için 2 emniyet röle çıkış (2 NO + 1 NC). Kategori: Preventa XPS MC. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:XPSMCMER0004
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:679,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Preventa Güvenlik otomasyonu
- Ürün Ya Da Bileşen Tipi
- Güvenli röle çıkış modülü
- Ürün Grubu
- XPSMCM
- Elektrikli Bağlantı
- Vidalı terminal
Ürün Açıklaması

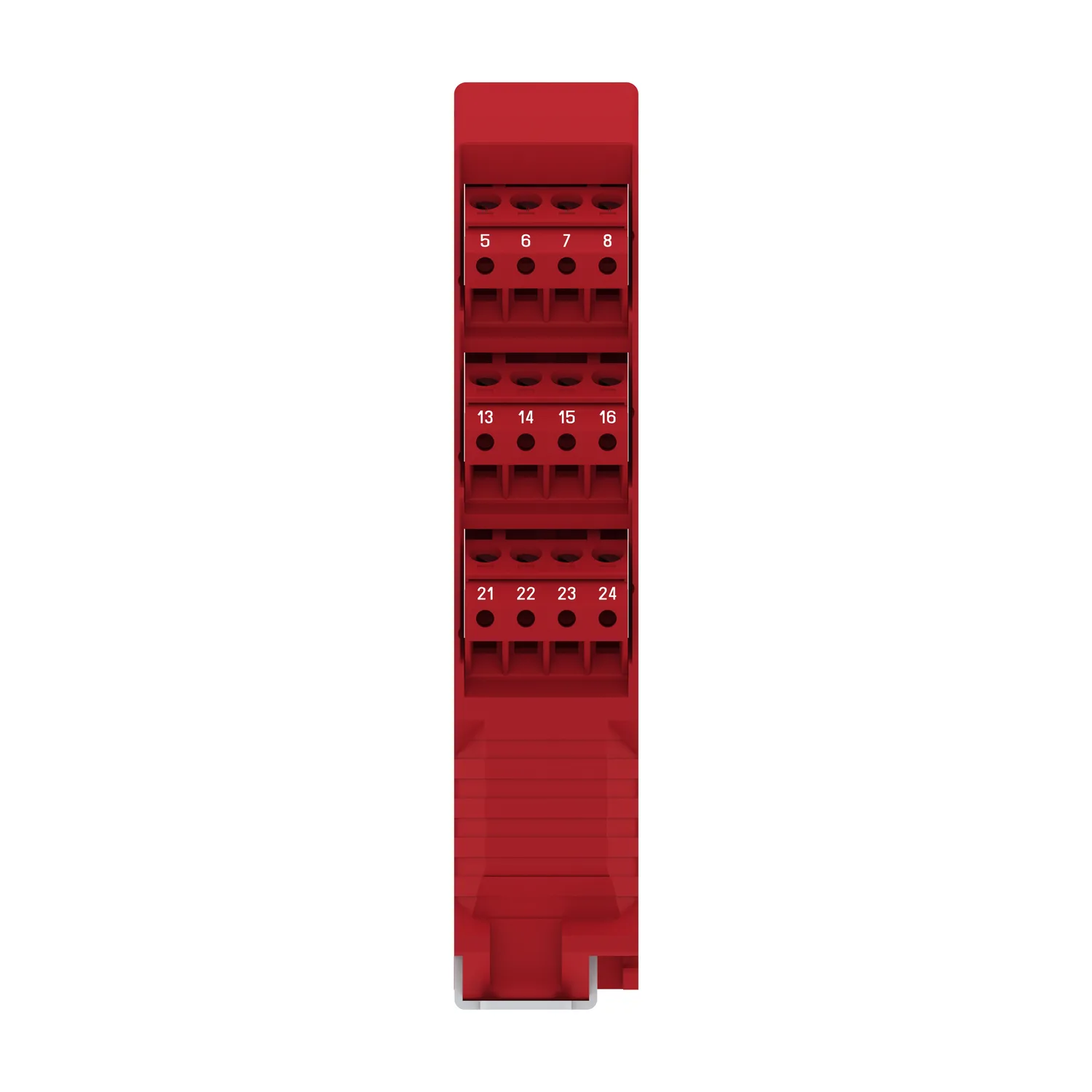

- Elektrik bağlantısı için vidalı kelepçe bağlantılıdır, çıkarılabilir terminal bloğu ile donatılmıştır
- IP20 dereceli bir üründür
- Tip XPSMCMER0004 güvenli röle modülleri, her biri N.C
- geri besleme kontağına ek olarak iki N.O
- kontağı ve bir N.C
- kontağı sağlayan kılavuzlu kontak güvenlik röleleri kullanır

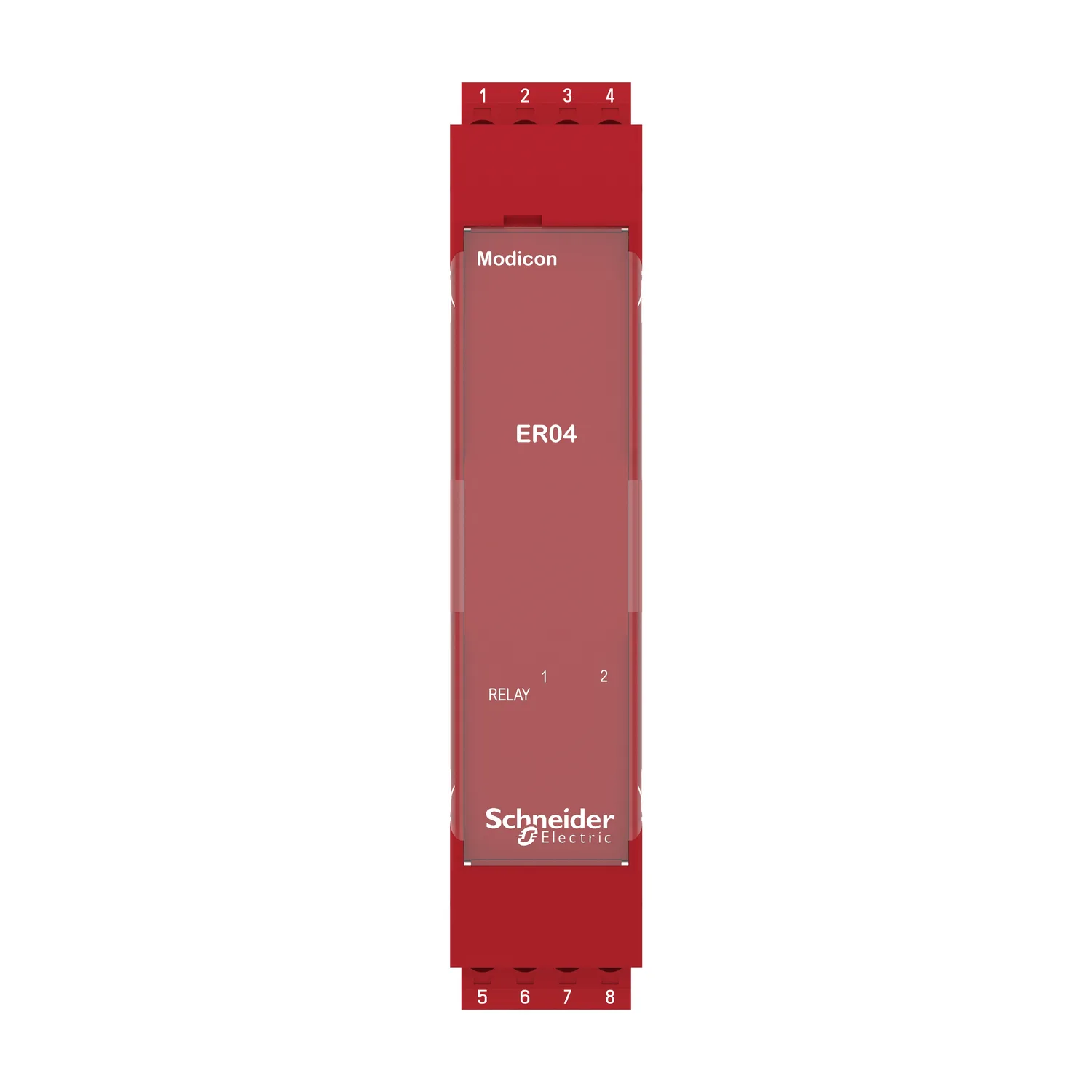

- Bu güvenli röle çıkış genişletme modülü, ön yüzünde durumu (Güç kaynağı, çalıştırma, dahili veya harici hatalar, giriş durumu, yeniden başlatma sinyali, çıkış kanalları) gösteren LED'ler gösterir
- Tip XPSMCMER0002 ve XPSMCMER0004 güvenli röle çıkış modülleri, seçilen OSSD'ye doğrudan bağlı oldukları için arka panel genişletme konnektörlerine ihtiyaç duymazlar
- Ağırlığı 0.3kg
- Ebatları 22.5mm (derinlik), 99mm (Yükseklik) ve 114.5mm (genişlik)
- Gövdesi kırmızı renklidir
- Acil durdurma, koruma izleme, çevre koruma, konum izleme, hız izleme ve hareket sağlama gibi güvenlik fonksiyonlarını izlemek için idealdir
- Güvenli kontrolör CPU Modicon MCM, IEC/EN 61508 ve IEC/EN 60261'e göre EN/ISO 13849-1 ve SILCL 3'e göre Kategori 4, PL e endüstriyel güvenlik Standartlarını karşıladığı TüV SÜD tarafından onaylanmıştır
- Güvenli röle çıkış modülü için uyumlu aksesuar bir hafıza kartıdır

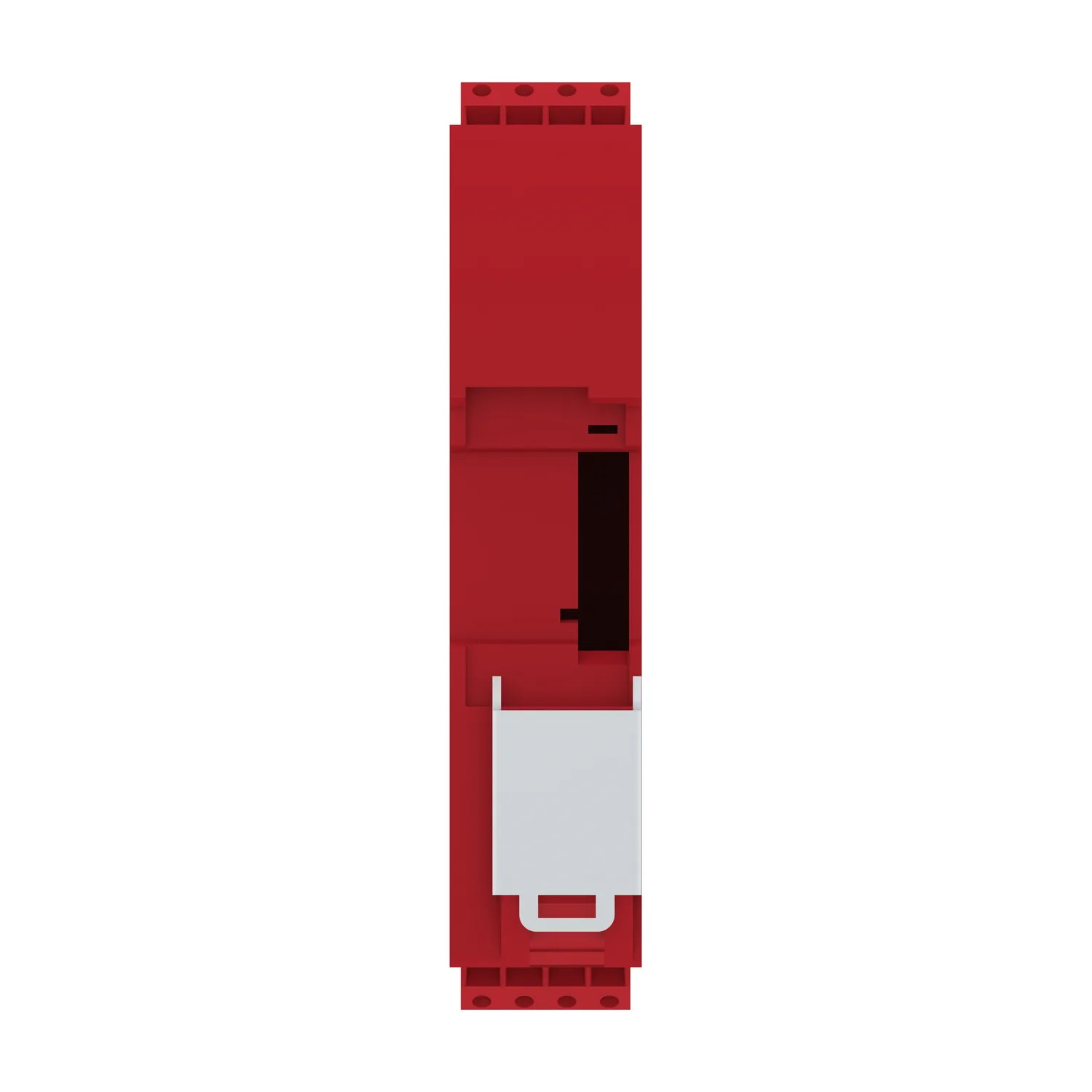

- Modül, EN 50022'ye uygun Omega 35mm DIN rayı üzerine kurulur
- Modicon MCM modüler emniyet kontrolör sistemi, 8 girişten, 2 çift/4 single kanallı çıkıştan 128 girişe, 16 ikili/32 single kanallı çıkış, 32 veya 48 teşhis durum çıkışa kadar esneklik ve ölçeklenebilirlik sağlar
- Modicon MCM modüler güvenlik kontrol sistemi, insanların makinenin tehlikeli hareketli parçalarına erişme riskini en aza indirmek için bir makine etrafındaki beş güvenlik işlevini izlemek üzere tasarlanmıştır.
Başlıca Özellikler
- Modüler güvenlik kontrolörü, PLe ve SIL3'e uygunluk gerektiren güvenlik çözümleri sağlamak üzere tasarlanmıştır.
- Modicon MCM, personel ve ekipman için koruma sağlamak üzere tasarlanmış geniş bir güvenlik ürünleri yelpazesi sunar.
- Modicon MCM güvenlik kontrolörü, birden çok güvenlik işlevinin izlenmesi için tasarlanmıştır
- Kârlılığı artırır: Bağımsız bileşenlerden yerleşik güvenlik ağı çözümlerine kadar tasarlanmış güvenlik
- Verimliliği artırın: Tüm güvenlik fonksiyonları yelpazesini kapsayan eksiksiz güvenlik zinciri için tek ortak
Teknik Özellikler
Ana7

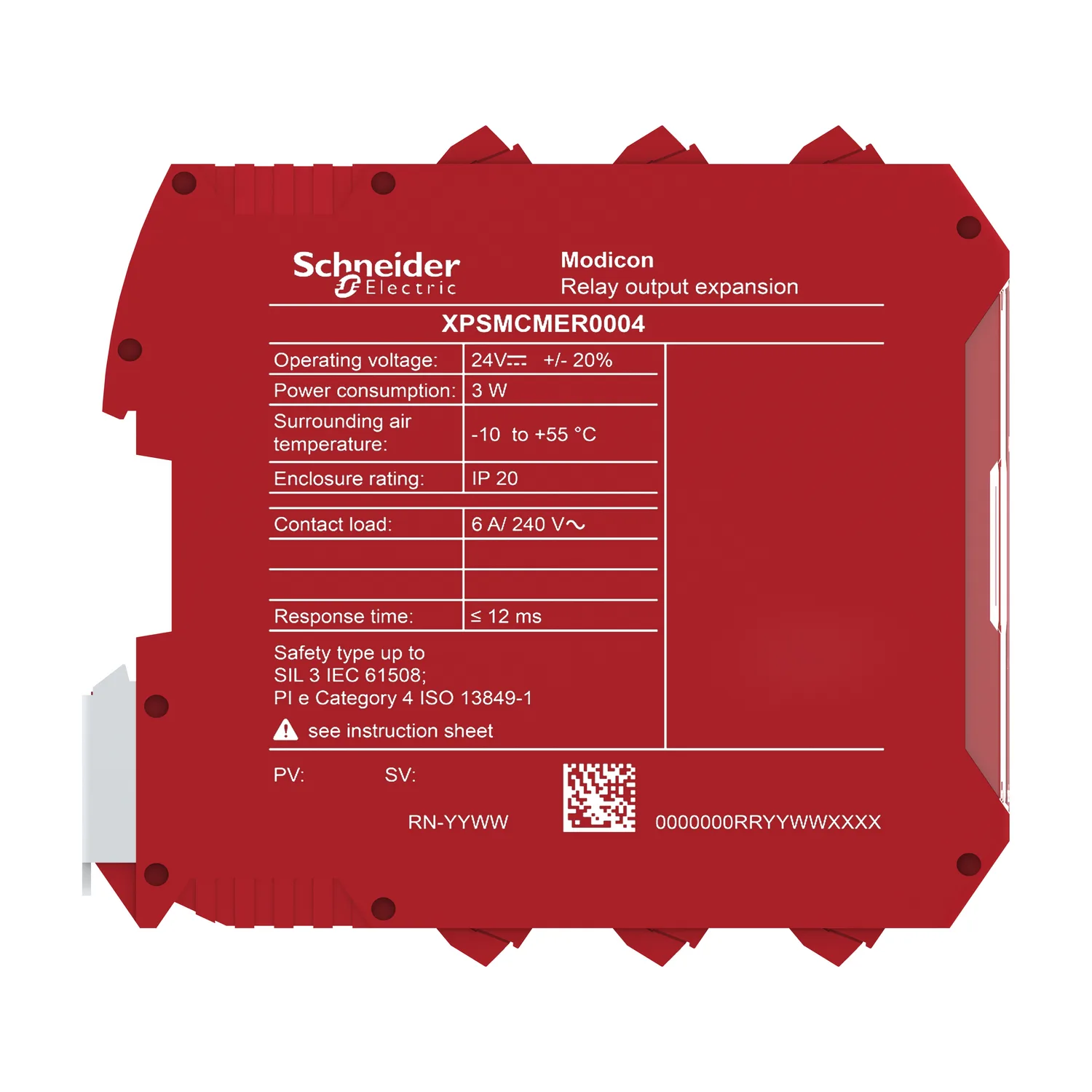

| Ürün Serisi | Preventa Güvenlik otomasyonu |
|---|---|
| Ürün Ya Da Bileşen Tipi | Güvenli röle çıkış modülü |
| Ürün Grubu | XPSMCM |
| Elektrikli Bağlantı | Vidalı terminal |
| [Us] Nominal Besleme Gerilimi | 24 V - 20...20 % DC |
| Çıkışların Sayısı | 4 röle |
| Modülün Fonksiyonu | Güvenlik aktüatörleri izleme için röle çıkışı |
Tamamlayıcı21
| W Cinsinden Maksimum Güç Kaybı | 3 W |
|---|---|
| Entegre Bağlantı Tipi | Arka panel genişletme veriyoluna bağlı değil |
| Anahtarlama Gerilimi | 10 V DC |
| İlgili Sigorta Değeri | 3,5 A, yavaş çalışan |
| Güvenlik Seviyesi | Kategori 4'e erişebilir 'e uygunISO 13849-1; PL = e değerine erişebilir 'e uygunISO 13849-1; SIL 3'e erişebilir 'e uygunIEC 61508; SILCL 3 'e uygunIEC 62061 |
| Kalite Etiketleri | CE |
| Çıkış Tipi | Röle, 4 NO + 2 NC devre(ler), gerilimsiz |
| Set Başına Miktar | 1 |
| Anahtar Deseni | 12 ms |
| Maksimum Anahtarlama Gerilimi | 400 V AC; 250 V DC |
| Minimum Anahtarlama Akımı | 20 mA |
| Maksimum Anahtarlama Akımı | 6 A |
| Terminal Bloklarının Sayısı | 6 |
| Yerel Sinyalleme | 1 LED yeşilile PWR isaret için güç AÇIK; 1 LED yeşilile RUN isaret için RUN (durum); 1 LED kırmızıile E IN isaret için internal error; 1 LED kırmızıile E EX isaret için external error; 2 LED turuncuile ADDR isaret için node address; 2 LED yeşil/kırmızıile RELAY K1...K2 isaret için relay contact |

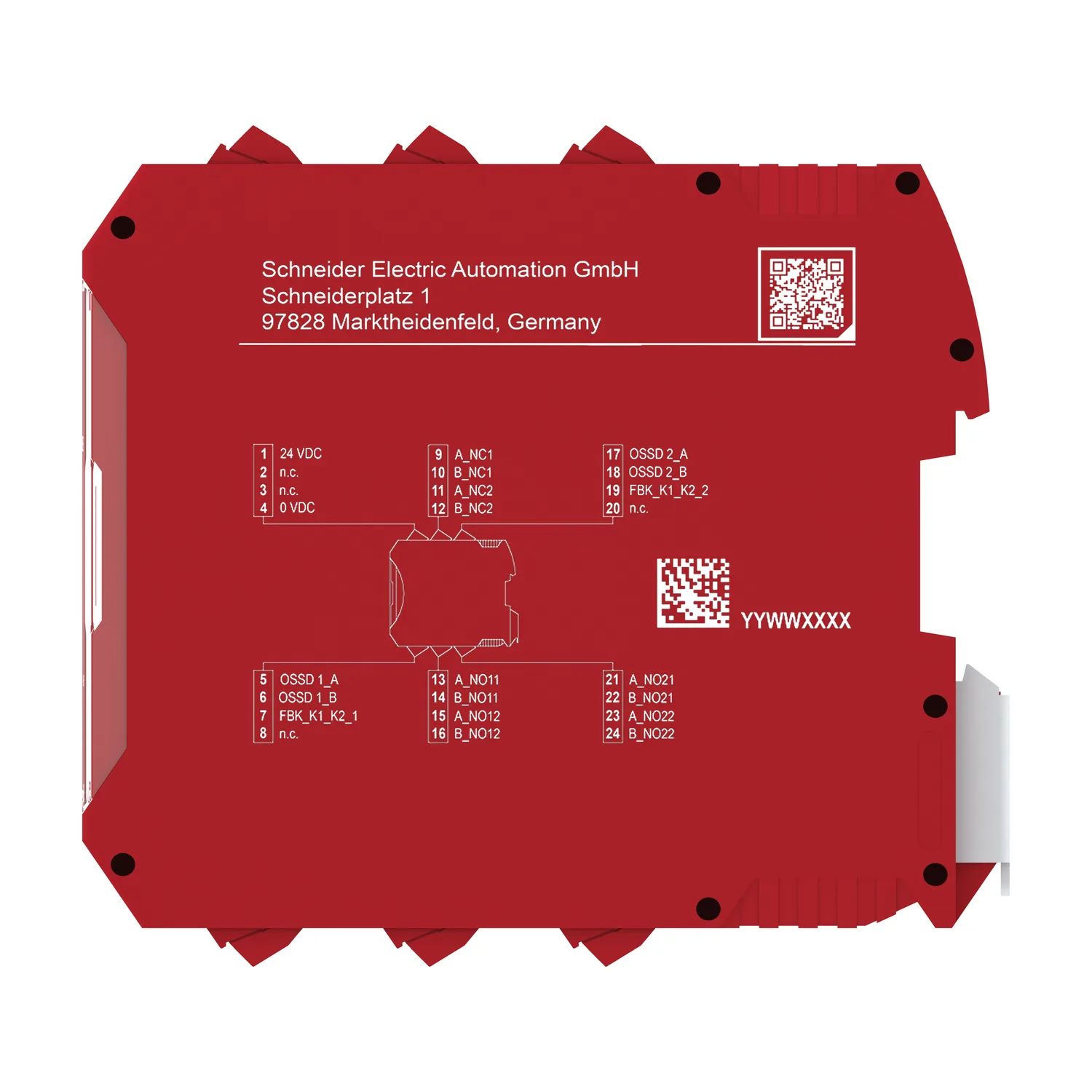

| Bağlantılar - Terminaller | 2 tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu; 1 tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu |
| Kablo Kesiti | 0,2…1,5 mm² - AWG 24...AWG 16 esnek kablokablo uçsuz; 0,2…2,5 mm² - AWG 24...AWG 14 esnek kablokablo uçsuz; 0,25…1 mm² - 23 AWG...18 AWG esnek kablokablo uçlu, şevsiz; 0,25…2,5 mm² - 23 AWG...14 AWG esnek kablokablo uçlu, şevli; 0,25…2,5 mm² - 23 AWG...14 AWG esnek kablokablo uçlu, şevsiz; 0,5…1,5 mm² - AWG 20...AWG 16 esnek kablokablo uçlu, çift şevli; 0,2…1 mm² - AWG 24...AWG 18 katı kablokablo |
| Montaj Desteği | Omega 35 mm DIN rayı 'e uygunEN 50022 |
| Genişlik | 22,5 mm |
| Yükseklik | 99 mm |
| Derinlik | 114,5 mm |
| Ürün Ağırlığı | 0,3 kg |
Ortam17
| Standartlar | IEC 62061; ISO 13849-1; IEC 61800-5-1; IEC 61508 |
|---|---|
| Ürün Sertifikaları | RCM; cULus; TÜV |
| IP Koruma Derecesi | IP20 |
| Nominal Çalışma Ortam Sıcaklığı | -10…55 °C |
| Depolama Ortam Koşulları | -20…85 °C |
| Bağıl Nem | 10…95 % |
| Kirletme Derecesi | 2 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 4 kV 'e uygunIEC 61800-5-1 |
| Güvenlik Güvenilirlik Verisi | B10d = 300000 kullanim kategorisi AC-15 230 V, , <3 A 'e uygunISO 13849-1; B10d = 750000 kullanim kategorisi AC-15 230 V, , <1 A 'e uygunISO 13849-1; B10d = 10000000 kullanim kategorisi DC-13 24 V, , <2 A 'e uygunISO 13849-1 |
| Yalıtım | 250 V AC between power supply and housing 'e uygunIEC 61800-5-1 |
| Aşırı Gerilim Kategorisi | II |
| Elektromanyetik Uyumluluk | Elektrostatik deşarj bağışıklık testi - test level: 6 kV (kontakta) conforming to IEC 61000-4-2; Elektrostatik deşarj bağışıklık testi - test level: 20 kV (havada) conforming to IEC 61000-4-2; Elektromanyetik alanlara duyarlılık - test level: 10 V/m (80...1000 MHz) conforming to IEC 61000-4-3; Elektromanyetik alanlara duyarlılık - test level: 30 V/m (1,4 GHz...2 GHz) conforming to IEC 61000-4-3 |
| Titreşim Direnci | +/-0,35 mm (f= 10…55 Hz) conforming to IEC 61496-1 |
| Darbe Dayanımı | 10 gn için 16 ms (1000 shocks on each axis) 'e uygunIEC 61496-1 |
| Elektrik Dayanıklılığı | 20000000 cycles |
| Mekanik Dayanıklılık | 20000000 cycles |
| Hizmet Ömrü | 20 yr |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 4,500 cm |
| Package 1 Width | 12,700 cm |
| Package 1 Length | 16,200 cm |
| Paket Ağırlığı (Lbs) | 311,000 g |
| Unit Type Of Package 2 | S01 |
| Number Of Units İn Package 2 | 6 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 15,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 2,070 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
