Schneider

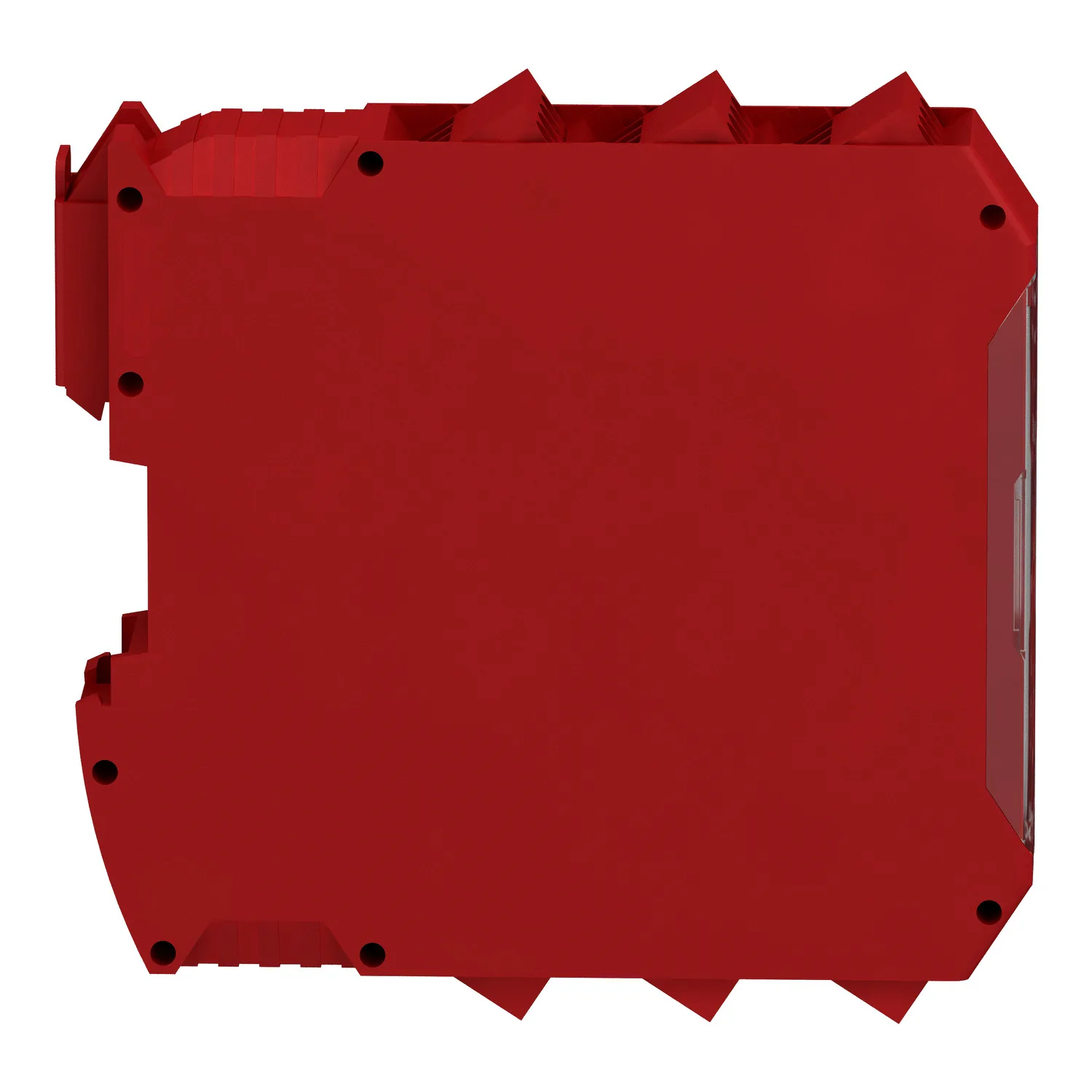

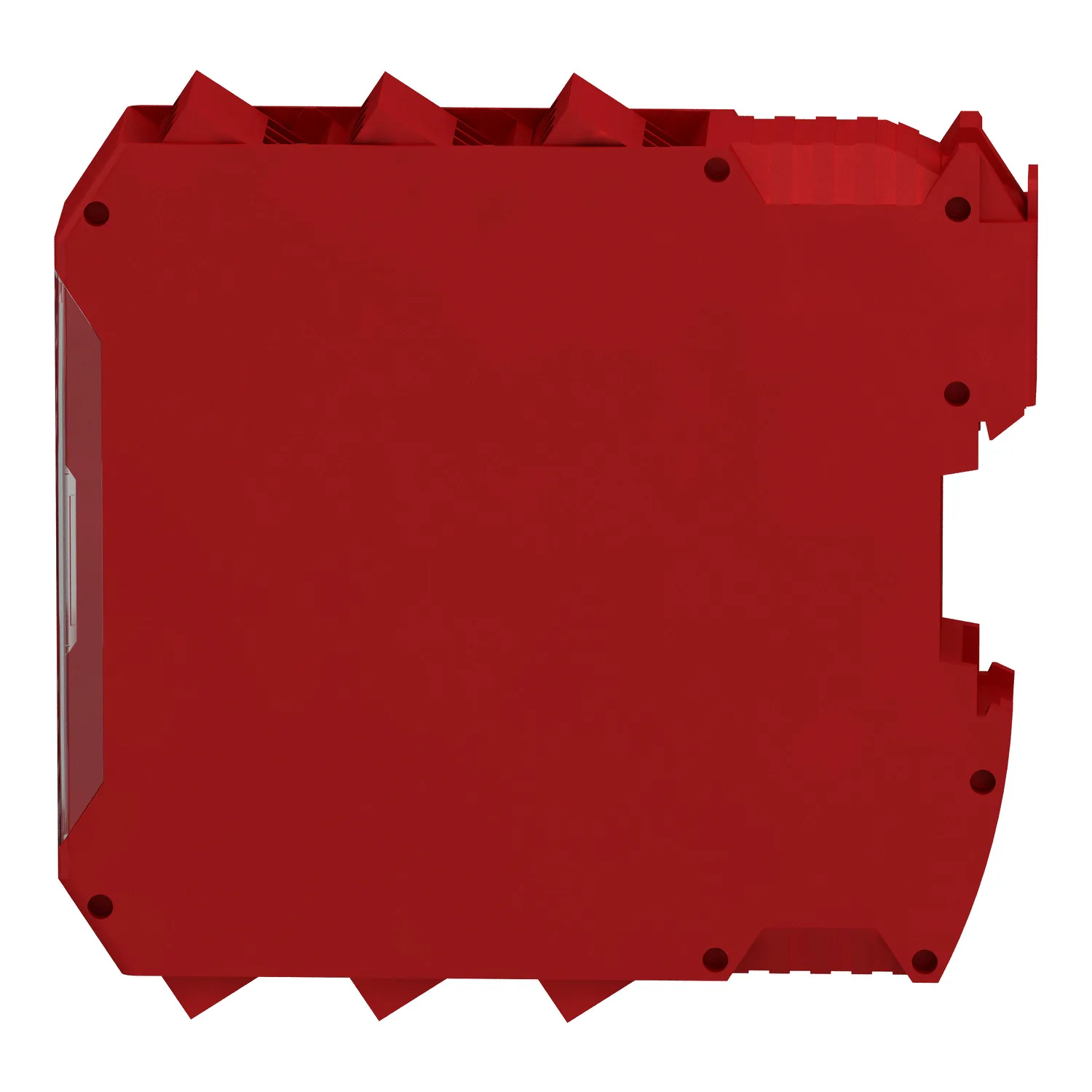

XPSMCMMX0802 - Safety Genişleme Modülü, 8 güvenlik girişi, 2 çift güvenlik çıkışı, 24V DC
Schneider XPSMCMMX0802, Safety Genişleme Modülü, 8 güvenlik girişi, 2 çift güvenlik çıkışı, 24V DC. Kategori: Preventa XPS MC. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:XPSMCMMX0802
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:916,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Preventa Güvenlik otomasyonu
- Ürün Ya Da Bileşen Tipi
- Güvenli karışık G/Ç genişletme modülü
- Ürün Grubu
- XPSMCM
- Elektrikli Bağlantı
- Vidalı terminal
Ürün Açıklaması

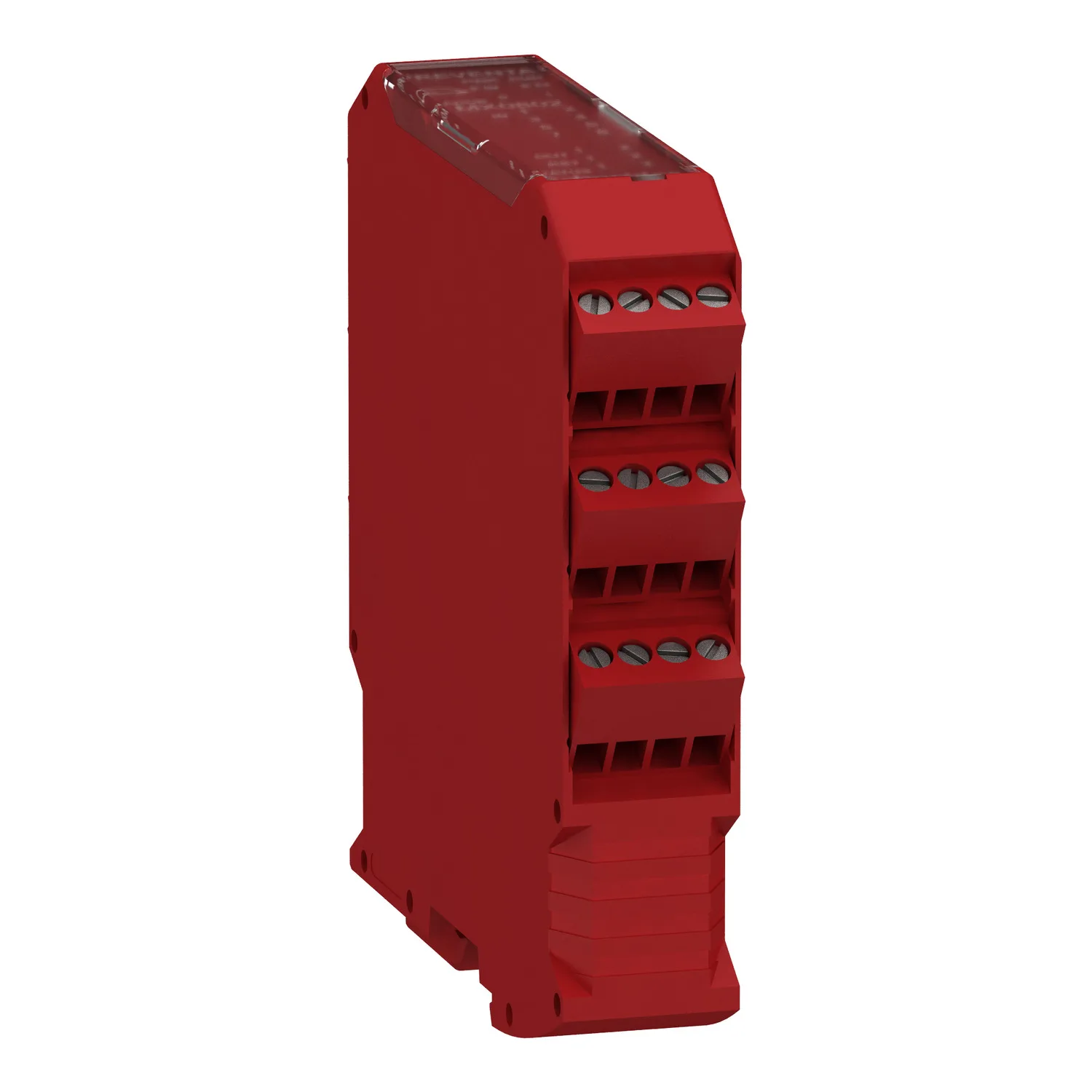

- Elektrik bağlantısı için vidalı kelepçe bağlantılıdır, çıkarılabilir terminal bloğu ile donatılmıştır
- IP20 dereceli bir üründür
- Bu güvenli karışık I/O modülü, her bir giriş için yapılandırılabilir filtreler ve gecikmeler, yapılandırılabilir çıkış etkinleştirme ve devre dışı bırakma gecikmeleri, çıkış çiftlerinin bağımsız kontrolü ve yapılandırılabilir teşhis çıkış sinyalleri içerir

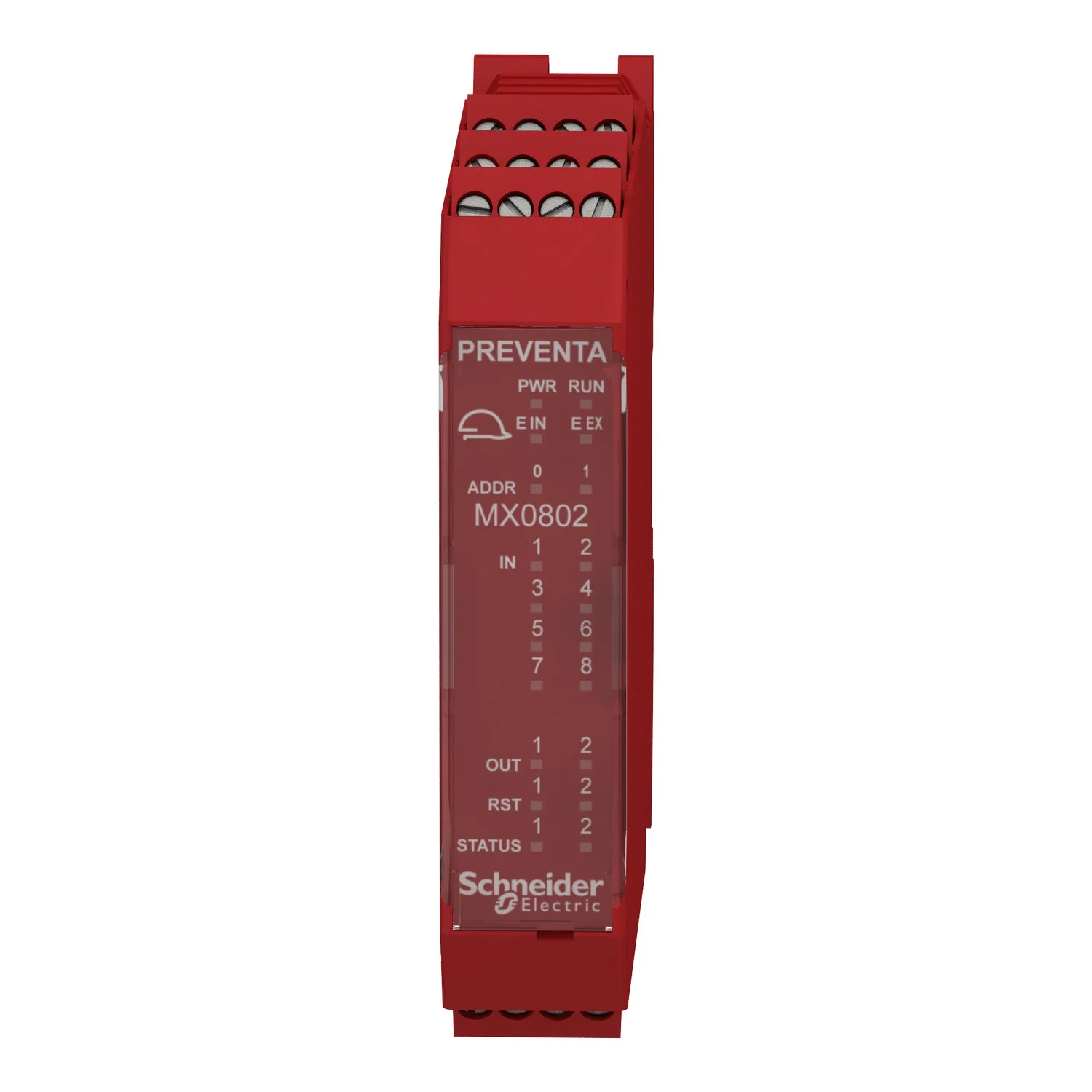

- Bu modülün ön yüzünde durumu (Güç kaynağı, çalışma, dahili veya harici hatalar, giriş ve çıkış durumu) gösteren LED'ler bulunur

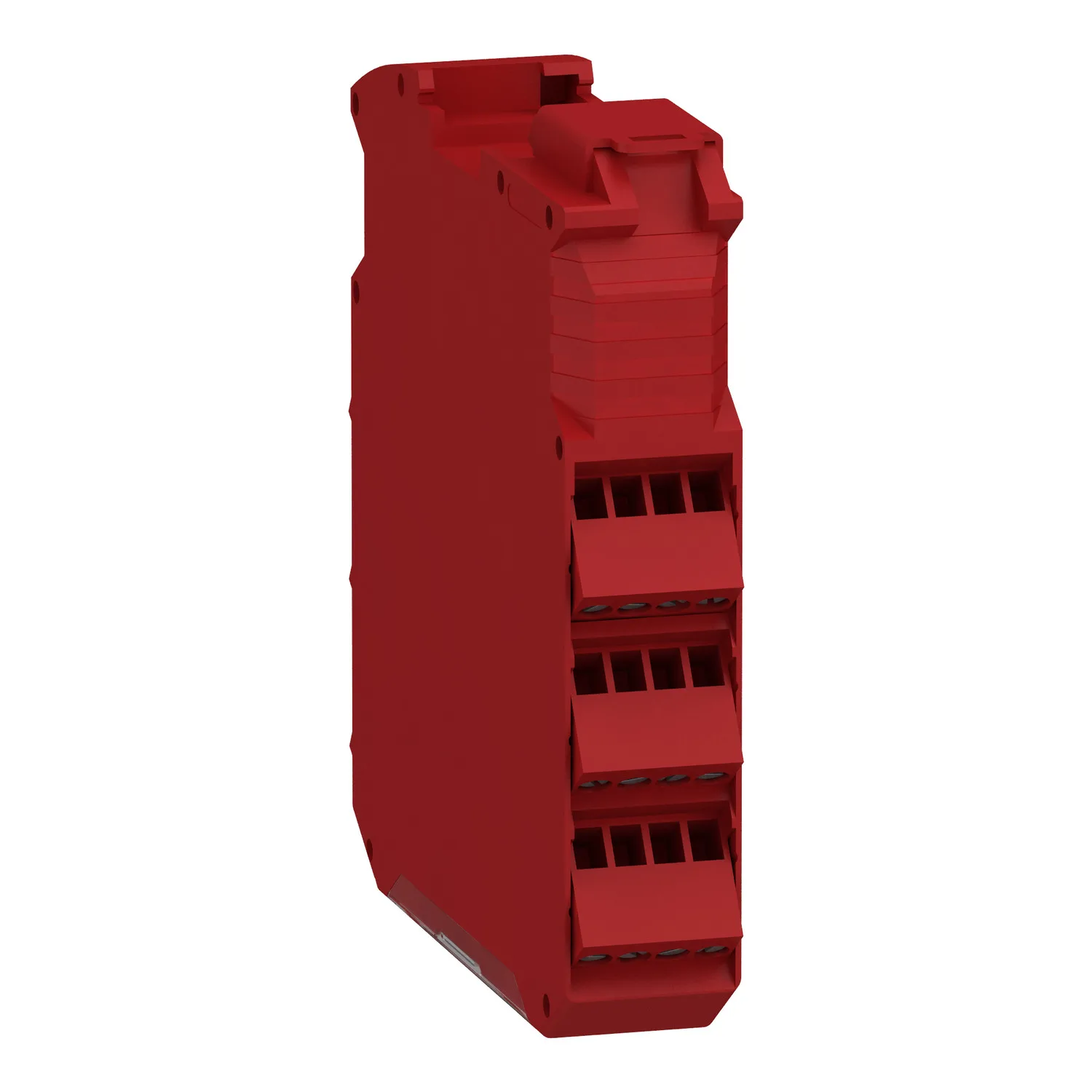

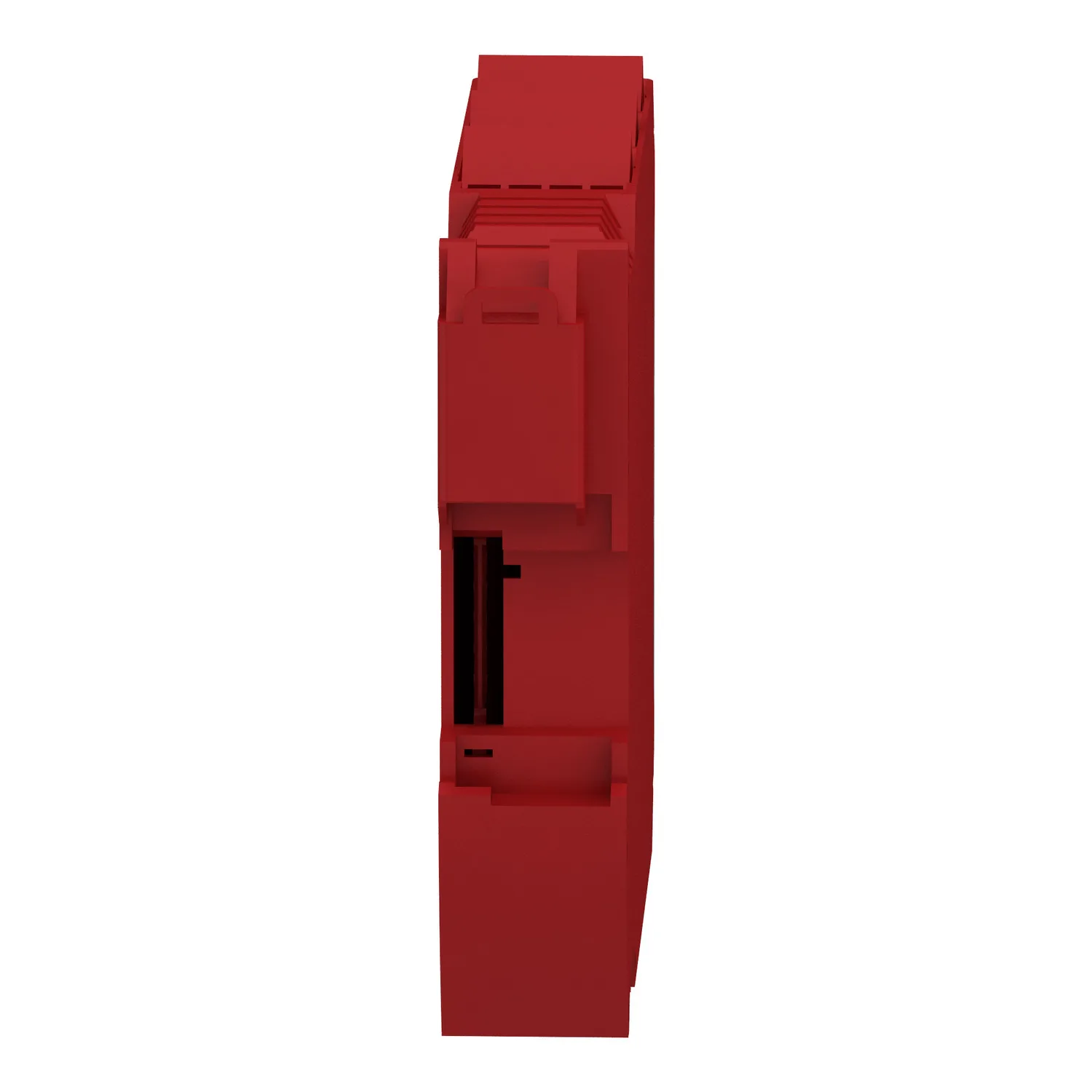

- Bu güvenli I/O modülü, arka panel genişletme konnektörü yoluyla güvenlik kontrolörüne bağlanır
- Ağırlığı 0.25kg
- Ebatları 22.5mm (derinlik), 99mm (Yükseklik) ve 114.5mm (genişlik)
- Gövdesi kırmızı renklidir
- 24 VDC ile beslenir
- Acil durdurma, koruma izleme, çevre koruma, konum izleme, hız izleme ve hareket sağlama gibi güvenlik fonksiyonlarını izlemek için idealdir
- Bu güvenli I/O modülü RCM, CULus ve TÜV tarafından onaylanmıştır
- Modicon MCM modülüne uyumlu aksesuarlar, bir bellek kartı ve arka panel konnektörüdür
- Modül, EN 50022'ye uygun Omega 35mm DIN rayı üzerine kurulur
- Modicon MCM modüler emniyet kontrolör sistemi, 8 girişten, 2 çift/4 single kanallı çıkıştan 128 girişe, 16 ikili/32 single kanallı çıkış, 32 veya 48 teşhis durum çıkışa kadar esneklik ve ölçeklenebilirlik sağlar
- Modicon MCM modüler güvenlik kontrol sistemi, insanların makinenin tehlikeli hareketli parçalarına erişme riskini en aza indirmek için bir makine etrafındaki beş güvenlik işlevini izlemek üzere tasarlanmıştır.
Başlıca Özellikler
- Modüler güvenlik kontrolörü, PLe ve SIL3'e uygunluk gerektiren güvenlik çözümleri sağlamak üzere tasarlanmıştır
- Modicon MCM, personel ve ekipman için koruma sağlamak üzere tasarlanmış geniş bir güvenlik ürünleri yelpazesi sunar.
- Modicon MCM güvenlik kontrolörü, birden çok güvenlik işlevinin izlenmesi için tasarlanmıştır
- Kârlılığı artırır: Bağımsız bileşenlerden yerleşik güvenlik ağı çözümlerine kadar tasarlanmış güvenlik
- Verimliliği artırın: Tüm güvenlik fonksiyonları yelpazesini kapsayan eksiksiz güvenlik zinciri için tek ortak
Teknik Özellikler
Ana10
| Ürün Serisi | Preventa Güvenlik otomasyonu |
|---|---|
| Ürün Ya Da Bileşen Tipi | Güvenli karışık G/Ç genişletme modülü |
| Ürün Grubu | XPSMCM |
| Elektrikli Bağlantı | Vidalı terminal |
| [Us] Nominal Besleme Gerilimi | 24 V - 20...20 % DC |
| Input Type | 8 dijital; 2 dijital için external device monitoring |
| Output Type | 4 test için line control; 2 güvenlik çıkışları OSSD için contactor/drive connection; 2 configurable için diagnostic connection |
| Dijital Giriş Tipi | Yalıtımlı |
| Dijital Çıkış Tipi | PNP |
| Modülün Fonksiyonu | Güvenlik algılama izleme için Dijital giriş; Güvenlik iletişimi izleme için Dijital giriş; Güvenlik aktüatörleri izleme için Dijital çıkış |
Tamamlayıcı19
| W Cinsinden Maksimum Güç Tüketimi | 3 W |
|---|---|
| W Cinsinden Güç Dağılımı | 3 W |
| Entegre Bağlantı Tipi | Arka panel genişletme veriyolu |
| Terminal Bloklarının Sayısı | 6 |
| Bağlantılar - Terminaller | 2 tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu; 1 tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu |
| Yük Tipi | Direnç yükü |
| Güvenlik Seviyesi | Kategori 4'e erişebilir 'e uygunISO 13849-1; PL = e değerine erişebilir 'e uygunISO 13849-1; SIL 3'e erişebilir 'e uygunIEC 61508; SILCL 3 'e uygunIEC 62061 |
| Kalite Etiketleri | CE |
| Dijital Giriş Gerilimi | 24 V DC |
| Dijital Çıkış Gerilimi | 24 V DC |
| Dijital Çıkış Akımı | 400 mA; 100 mA |
| Çıkış Yükü | 60 Ohm |
| Yerel Sinyalleme | 1 LED yeşilile PWR isaret için güç AÇIK; 1 LED yeşilile RUN isaret için RUN (durum); 1 LED kırmızıile E IN isaret için internal error; 1 LED kırmızıile E EX isaret için external error; 2 LED turuncuile ADDR isaret için node address; 8 LED sarıile IN isaret için giriş durumu; 2 LED yeşil/kırmızıile ÇIKIŞ isaret için çıkış durumu; 2 LED sarıile RST isaret için sinyali yeniden başlatma; 2 LED sarıile |
| Kablo Kesiti | 0,2…1,5 mm² - AWG 24...AWG 16 esnek kablokablo uçsuz; 0,2…2,5 mm² - AWG 24...AWG 14 esnek kablokablo uçsuz; 0,25…1 mm² - 23 AWG...18 AWG esnek kablokablo uçlu, şevsiz; 0,25…2,5 mm² - 23 AWG...14 AWG esnek kablokablo uçlu, şevli; 0,25…2,5 mm² - 23 AWG...14 AWG esnek kablokablo uçlu, şevsiz; 0,5…1,5 mm² - AWG 20...AWG 16 esnek kablokablo uçlu, çift şevli; 0,2…1 mm² - AWG 24...AWG 18 katı kablokablo |
| Montaj Desteği | Omega 35 mm DIN rayı 'e uygunEN 50022 |
| Derinlik | 22,5 mm |
| Yükseklik | 99 mm |
| Genişlik | 114,5 mm |
| Ürün Ağırlığı | 0,25 kg |
Ortam15
| Standartlar | IEC 61800-5-1; IEC 61508; ISO 13849-1; IEC 62061 |
|---|---|
| Ürün Sertifikaları | cULus; TÜV; RCM |
| IP Koruma Derecesi | IP20 (muhafaza) |
| Çalışma İçin Ortam Hava Sıcaklığı | -10…55 °C |
| Depolama İçin Ortam Hava Sıcaklığı | -20…85 °C |
| Bağıl Nem | 10…95 % |
| Kirletme Derecesi | 2 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 4 kV 'e uygunIEC 61800-5-1 |
| Güvenlik Güvenilirlik Verisi | DC > % 99; MTTFd < 100 years high; PFHd = 5.72E-9 1/h |
| Yalıtım | 250 V AC between power supply and housing 'e uygunIEC 61800-5-1 |
| Aşırı Gerilim Kategorisi | II |
| Elektromanyetik Uyumluluk | Elektrostatik deşarj bağışıklık testi - test level: 6 kV (kontakta) conforming to IEC 61000-4-2; Elektrostatik deşarj bağışıklık testi - test level: 20 kV (havada) conforming to IEC 61000-4-2; Elektromanyetik alanlara duyarlılık - test level: 10 V/m (80...1000 MHz) conforming to IEC 61000-4-3; Elektromanyetik alanlara duyarlılık - test level: 30 V/m (1,4 GHz...2 GHz) conforming to IEC 61000-4-3 |
| Titreşim Direnci | +/-0,35 mm (f= 10…55 Hz) conforming to IEC 61496-1 |
| Darbe Dayanımı | 10 gn (süre = 16 ms) için 1000 shocks on each axis 'e uygunIEC 61496-1 |
| Hizmet Ömrü | 20 yr |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 4,400 cm |
| Package 1 Width | 12,200 cm |
| Package 1 Length | 16,000 cm |
| Paket Ağırlığı (Lbs) | 251,000 g |
| Unit Type Of Package 2 | S01 |
| Number Of Units İn Package 2 | 6 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 15,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 1,760 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
