Schneider

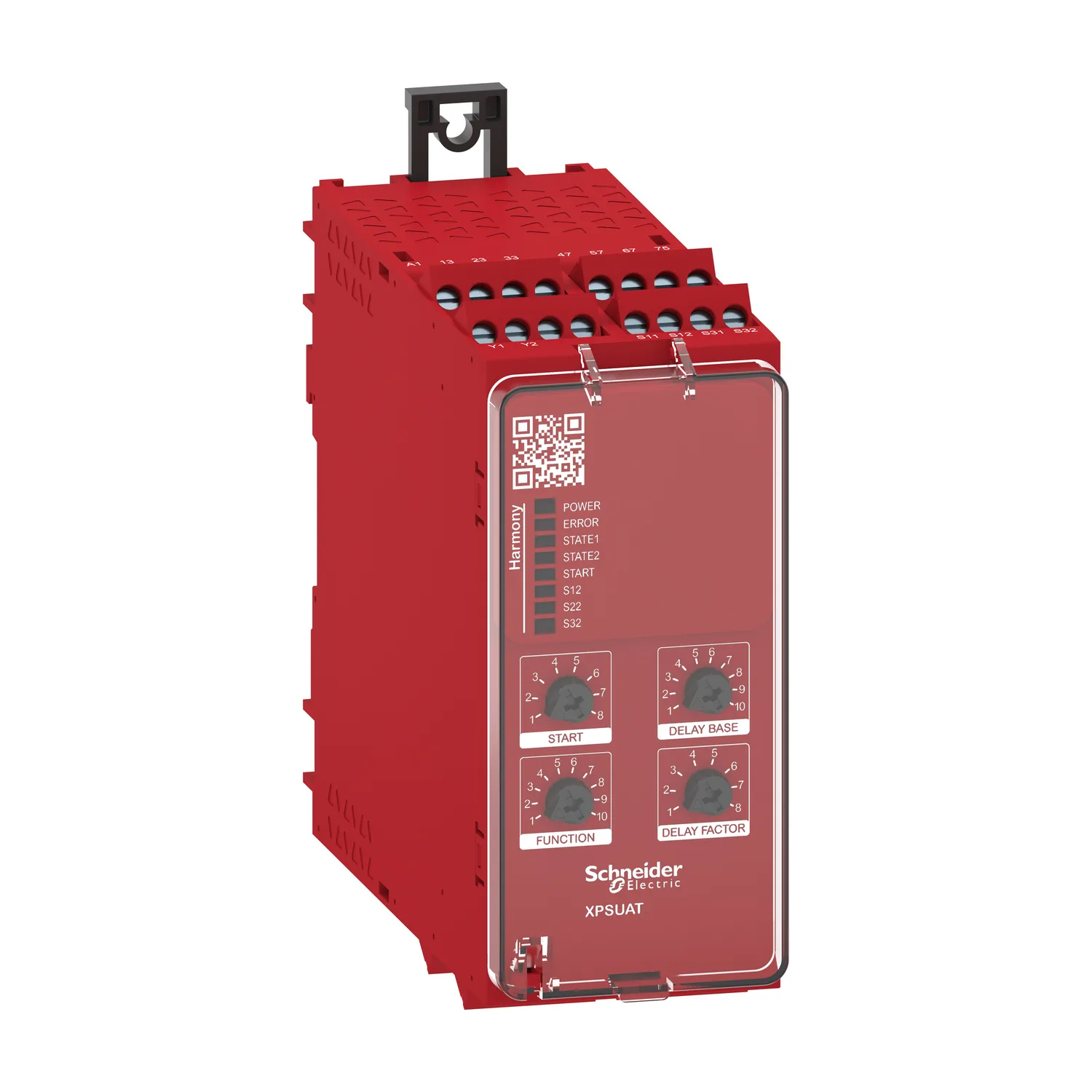

XPSUAT33A3AP - E-stop, ışık bariyeri, kenar algılama, koruma anahtarı, 2 poz. + 1 neg., 3NA + 3NA + 1NK, 48-240V AC
Schneider XPSUAT33A3AP, E-stop, ışık bariyeri, kenar algılama, koruma anahtarı, 2 poz. + 1 neg., 3NA + 3NA + 1NK, 48-240V AC. Kategori: Harmony XPS. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:XPSUAT33A3AP
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:532,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Harmony Safety Automation
- Ürün Ya Da Bileşen Tipi
- Güvenlik modülü
- Güvenlik Modülü Adı
- XPSUAT
- Elektrikli Devre Tipi
- NC çifti; PNP çifti; Antivalent çift; OSSD çifti
Ürün Açıklaması

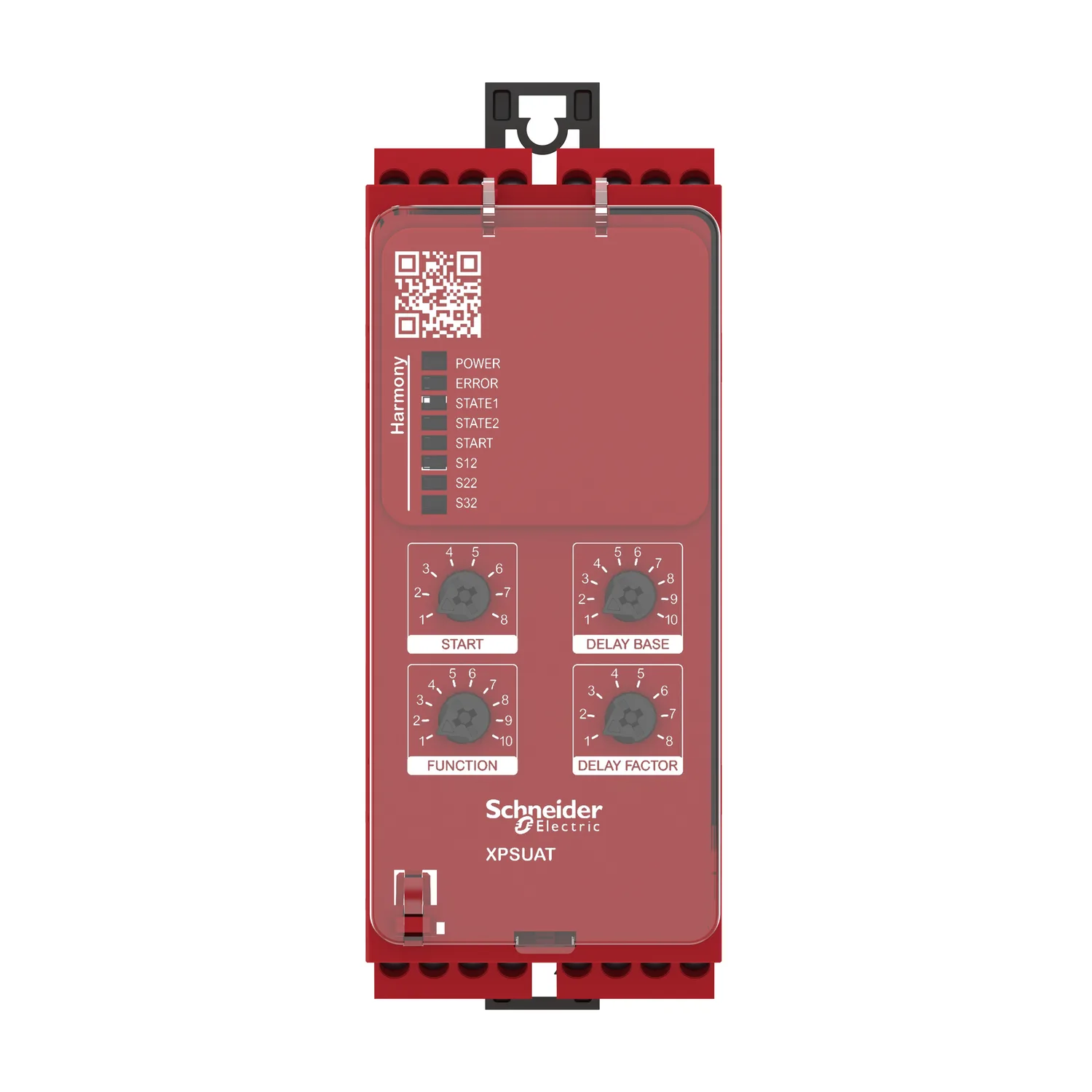

- Bu universal güvenlik modülü, önceden tanımlanmış güvenlik fonksiyonlarını veya döner selektörler aracılığıyla seçilebilir güvenlik fonksiyonlarını içerir
- Bu güvenlik rölesi, 2 pozitif 1 negatif güvenlik girişi, 4 AÇIK/KAPALI yapılandırılabilir darbeli çıkış, 3 NO anında, 3 NO yapılandırılabilir, 1 NC yapılandırılabilir güvenlik çıkışı, 2 katı hal teşhis çıkışı içerir
- Bu güvenlik rölesi tarafından elde edilen maksimum güvenlik seviyesi, ISO 13849-1'e uygun PLe/Kategori 4, IEC 62061'e uygun SILCL 3, IEC 61508'e uygun SIL 3'tür
- Güvenlik rölesi ağırlığı 0,350kg
- Ebatları 45mm (genişlik) x 120mm (derinlik) x 100mm (Yükseklik)
- Güvenlik rölesi ağırlığı 0,350kg
- Ebatları 45mm (genişlik) x 120mm (derinlik) x 100mm (Yükseklik)
- Bu güvenlik röleleri Yiyecek ve İçecek, Kaldırma, Malzeme Taşıma, Malzeme İşleme, Paketleme gibi uygulamalar için uygundur
- Bu güvenlik rölesi, IEC 60947-5-1, IEC 61508-1/2/3, ISO 13849-1, IEC 62061 fonksiyonel emniyet standartlarına uygundur, cULus, TÜV, EAC, CCC ve KC işareti ile sertifikalandırılmıştır
- Harmony güvenlik röleleri, Modicon mantık kontrolörleri ile uyumludur

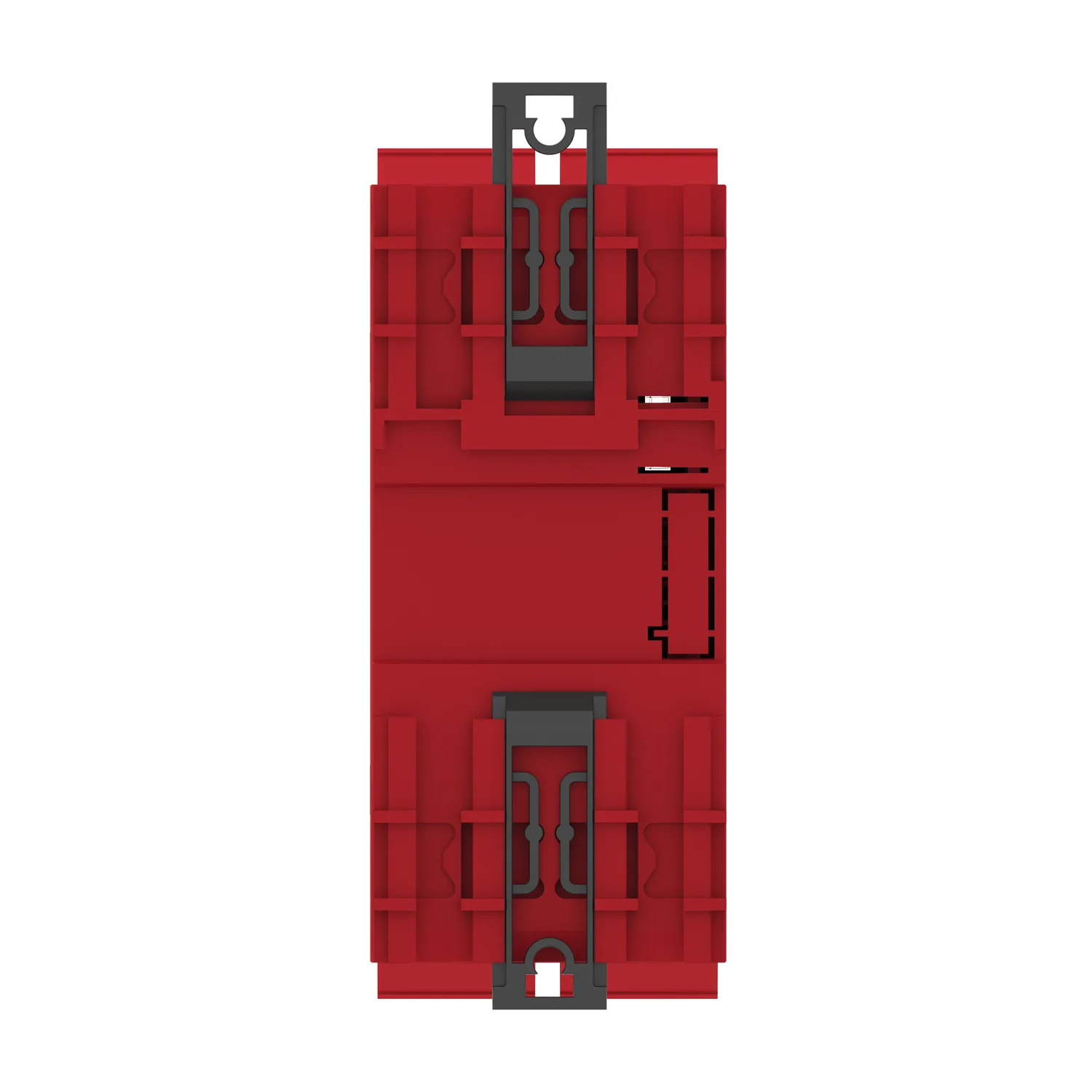

- Bu röle 35mm simetrik DIN rayı üzerine monte edilmiştir
- Harmony XPS Universal, basitten orta karmaşıklığa kadar geniş bir makine yelpazesi için ilk tercihtir
Başlıca Özellikler
- Ek fieldbus arayüzü olmadan 40'tan fazla farklı teşhis mesajı
- Mesajlar nedeniyle makinenin arıza süresi azaltımı
- Yaklaşan test aralıkları ve kullanım ömrü sonuna ulaşmadan önce kalan döngülerin miktarı hakkında durum bilgisi
- ECODESIGN: Optimize Edilmiş Enerji Verimliliği: Tüm ürün yaşam döngüsünde CO2'de yüzde 24 azalma
- Riski kabul edilebilir bir düzeye indirir
Teknik Özellikler
Ana10
| Ürün Serisi | Harmony Safety Automation |
|---|---|
| Ürün Ya Da Bileşen Tipi | Güvenlik modülü |
| Güvenlik Modülü Adı | XPSUAT |
| Güvenlik Modülü Uygulaması | Eşdeğer kontakları izleme; Acil durdurma, koruma ve ışık perdesi izleme için; Basınca duyarlı 4 telli koruyucu cihazların izlenmesi |
| Modülün Fonksiyonu | 2 NK kontak ile acil durdurma düğmesi; 1 veya 2 limit anahtarlı koruma izleme; 2 PNP sensörünün izlenmesi; Manyetik anahtar izleme; Işık perdesi izleme; RFID anahtarı; Elektriğe hassas koruma ekipmanının (ESPE) izlenmesi; Algılama matı/kenarları; Yakınlık sensörü izleme; İzleme 1 PNP + 1 NPN sensörü |
| Güvenlik Seviyesi | PL e/kategori 4 değerine erişebilir for normally open relay contact 'e uygunISO 13849-1; SILCL 3'e erişebilir for normally open relay contact 'e uygunIEC 62061; SIL 3'e erişebilir for normally open relay contact 'e uygunIEC 61508; PL c/kategori 1 değerine erişebilir for normally closed relay contact 'e uygunISO 13849-1; SILCL 1'e erişebilir for normally closed relay contact 'e uygunIEC 62061; Can |
| Güvenlik Güvenilirlik Verisi | MTTFd > 30 years 'e uygunISO 13849-1; Dcavg >= 99 % 'e uygunISO 13849-1; PFHd = 1.47E-09 for SS0 'e uygunISO 13849-1; PFHd = 1.48E-09 for SS1 'e uygunISO 13849-1; HFT = 1 'e uygunIEC 62061; PFHd = 1.47E-09 for SS0 'e uygunIEC 62061; PFHd = 1.48E-09 for SS1 'e uygunIEC 62061; SFF > 99% 'e uygunIEC 62061; HFT = 1 'e uygunIEC 61508-1; PFHd = 1.47E-09 for SS0 'e uygunIEC 61508-1; PFHd = 1.48E-09 for S |
| Elektrikli Devre Tipi | NC çifti; PNP çifti; Antivalent çift; OSSD çifti |
| Bağlantılar - Terminaller | Çıkarılabilir vidalı terminal bloğu, 0,2...2,5 mm² katı veya esnek; Çıkarılabilir vidalı terminal bloğu, 0,25...2,5 mm² halkalı ve esnek tekli iletken; Çıkarılabilir vidalı terminal bloğu, 0,2...1,5 mm² katı veya esnek İkiz iletken; Çıkarılabilir vidalı terminal bloğu, 2 x 0.25...1 mm² halkalı ve esnek without cable end, with bezel; Çıkarılabilir vidalı terminal bloğu, 2 x 0.5...1.5 mm² halkalı ve |
| [Us] Nominal Besleme Gerilimi | 48...240 V AC/DC - 10...10 % |
Tamamlayıcı25
| Girişler Arasında Senkronizasyon Süresi | 0,5 sn; 2 s; 4 sn |
|---|---|
| Başlatma Tipi | Otomatik/manuel/izlenen |
| W Cinsinden Güç Tüketimi | 4 W 48 V DC |
| VA Cinsinden Güç Tüketimi | 10 VA 240 V AC 50/60 Hz |
| Giriş Koruma Tipi | Iç, elektronik |
| Safety Outputs | 3 NA yapılandırılabilir; 3 NA immediate; 1 NK yapılandırılabilir |
| Safety İnputs | 2 positive safety input 24 V DC 8 mA; 1 negative safety input |
| Maximum Wire Resistance | 500 Ohm |
| Zaman Gecikme Aralığı | 0...900 s off gecikme |
| Giriş Uyumluluğu | Normally closed circuit 'e uygunISO 14119; XC limit anahtarı 'e uygunISO 14119; Mekanik sensör 'e uygunISO 14119; Normally closed circuit 'e uygunISO 13850; Antivalent pair 'e uygunISO 14119; OSSD pair 'e uygunIEC 61496-1-2; 3 telli yakınlık sensörleri PNP |
| [Ie] Nominal Çalışma Akımı | 5 A AC-1 for normally open relay contact; 3 A AC-15 for normally open relay contact; 5 A DC-1 for normally open relay contact; 3 A DC-13 for normally open relay contact; 3 A AC-1 for normally closed relay contact; 1 A AC-15 for normally closed relay contact; 3 A DC-1 for normally closed relay contact; 1 A DC-13 for normally closed relay contact |
| Control Outputs | 4 on/off yapılandırılabilir pulsed output |
| Giriş/çıkış Tipi | Pulsed output for diagnostics 24 V DC, 20 mA Z1, not safety-related; Semiconductor output 24 V DC, 20 mA Z2, not safety-related |
| [Ith] Klasik Açık Hava Termik Akımı | 16 A |
| İlgili Sigorta Değeri | 10 A gG için NA röle çıkış devresi 'e uygunIEC 60947-1 |
| Minimum Çıkış Akımı | 20 mA için röle çıkışı |
| Minimum Çıkış Gerilimi | 24 V için röle çıkışı |
| Giriş Açık Olduğunda Maksimum Yanıt Süresi | 20 ms |
| [Ui] Nominal Yalıtım Voltajı | 250 V (kirlilik derecesi 2) 'e uygunIEC 60947-1 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 4 kV asiri gerilim kategorisi II 'e uygunIEC 60947-1 |
| Montaj Desteği | 35 mm simetrik DIN rayı |
| Derinlik | 120 mm |
| Yükseklik | 100 mm |
| Genişlik | 45 mm |
| Ürün Ağırlığı | 0,350 kg |
Ortam5
| Standartlar | IEC 60947-5-1; IEC 61508-1 functional safety standard; IEC 61508-2 functional safety standard; IEC 61508-3 functional safety standard; IEC 61508-4 functional safety standard; IEC 61508-5 functional safety standard; IEC 61508-6 functional safety standard; IEC 61508-7 functional safety standard; ISO 13849-1 functional safety standard; IEC 62061 functional safety standard |
|---|---|
| Ürün Sertifikaları | TÜV; cULus |
| IP Koruma Derecesi | IP54 (mounting area) 'e uygunIEC 60947-1; IP40 (muhafaza) 'e uygunIEC 60947-1; IP20 (terminaller) 'e uygunIEC 60947-1 |
| Depolama Ortam Koşulları | -25…85 °C |
| Bağıl Nem | 5…95 % yoğuşmasız |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 6,5 cm |
| Package 1 Width | 13,7 cm |
| Package 1 Length | 15,5 cm |
| Paket Ağırlığı (Lbs) | 450,0 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 16 |
| Package 2 Height | 30 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 7,914 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
