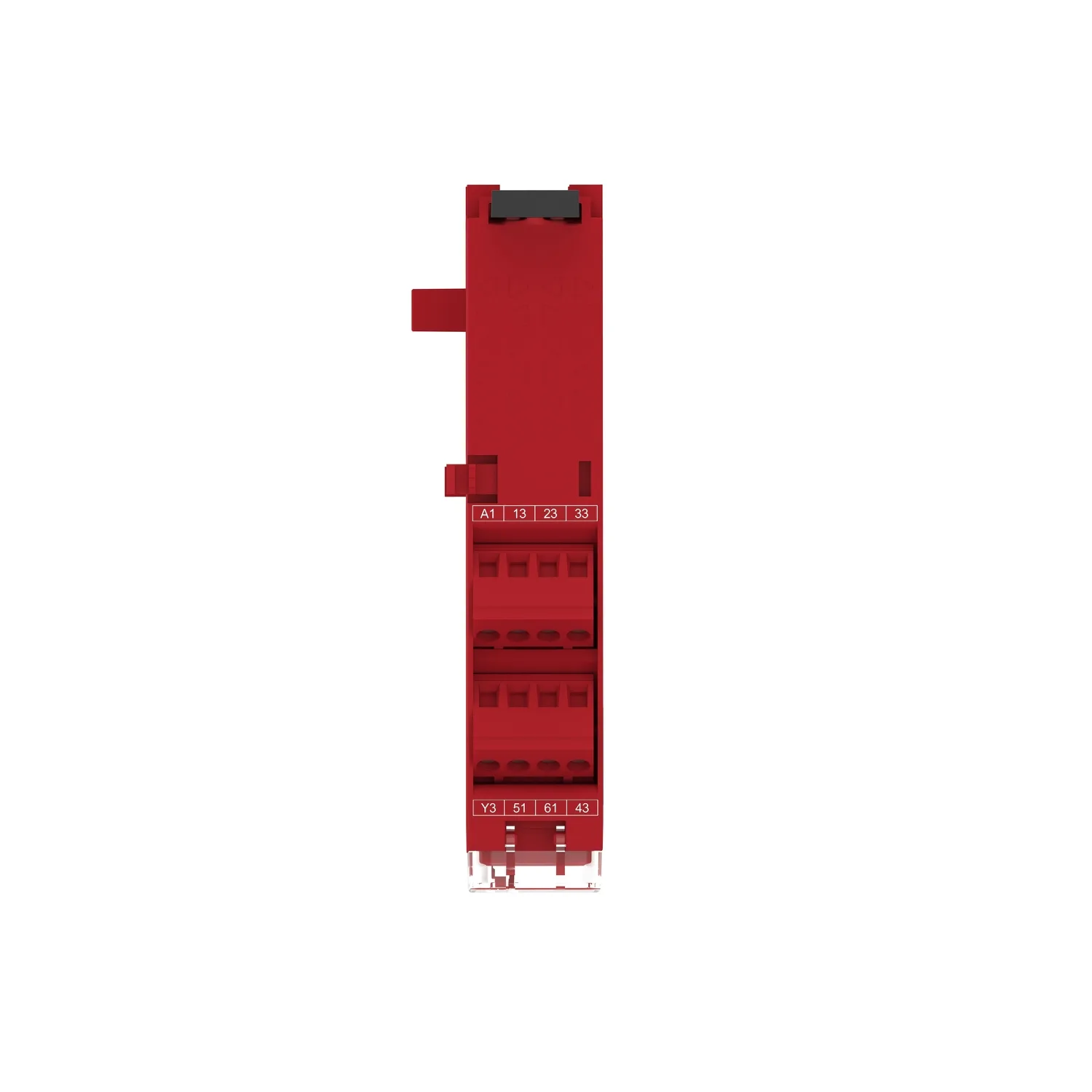

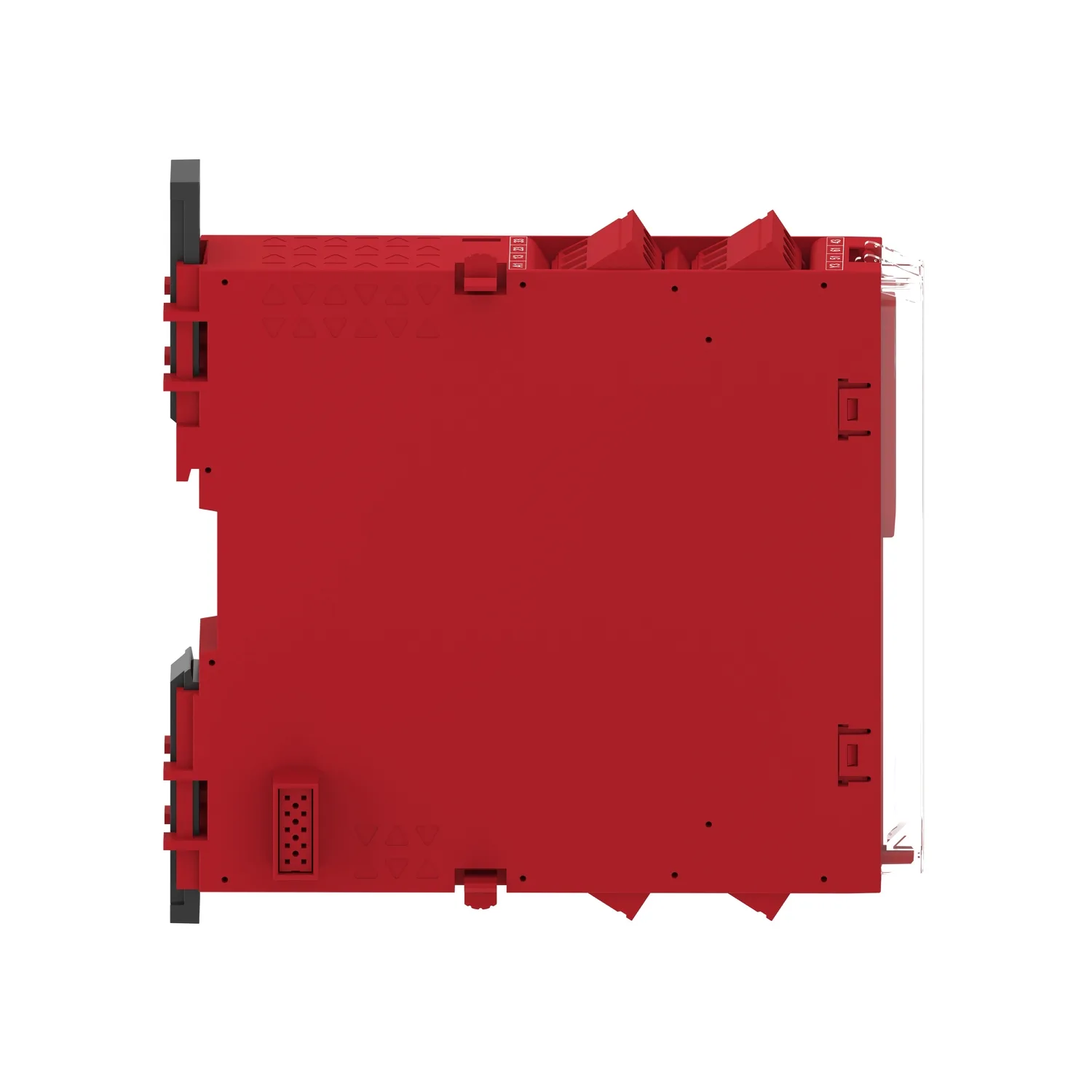

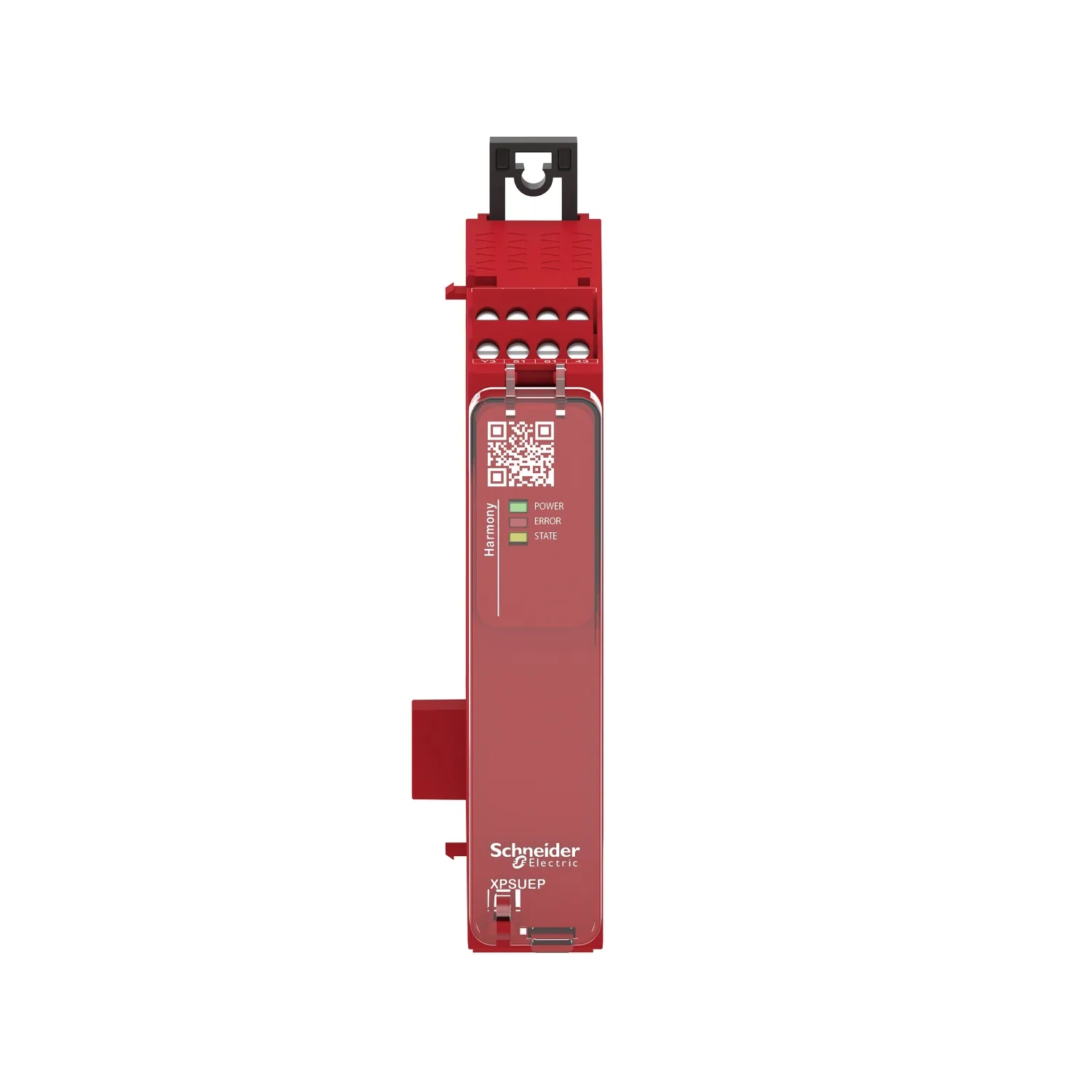

XPSUEP34AP - Safety Genişleme Modülü, 4NA + 2 NK (tek), 48-240V AC
Schneider XPSUEP34AP, Safety Genişleme Modülü, 4NA + 2 NK (tek), 48-240V AC. Kategori: Harmony XPS. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:XPSUEP34AP
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:365,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Harmony Safety Automation
- Ürün Ya Da Bileşen Tipi
- Güvenlik modülü
- Güvenlik Modülü Adı
- XPSUEP
- Güvenlik Modülü Uygulaması
- Genişletilmiş güvenlik kontağı sayısı için
Ürün Açıklaması
- Bu universal güvenlik modülü, önceden tanımlanmış güvenlik fonksiyonlarını veya döner selektörler aracılığıyla seçilebilir güvenlik fonksiyonlarını içerir
- Bu güvenlik rölesi, bir güvenlik genişletme bara, 4 NO ve 2 single NC güvenlik çıkışı içerir
- Bu güvenlik rölesi tarafından elde edilen maksimum güvenlik seviyesi, ISO 13849-1'e uygun PLe/Kategori 4, IEC 62061'e uygun SILCL 3, IEC 61508'e uygun SIL 3'tür
- Güvenlik rölesi ağırlığı 0,200kg
- Ebatları 22,5mm (genişlik) x 120mm (derinlik) x 100mm (Yükseklik)
- Güvenlik rölesi ağırlığı 0,200kg
- Ebatları 22,5mm (genişlik) x 120mm (derinlik) x 100mm (Yükseklik)
- Bu güvenlik röleleri Yiyecek ve İçecek, Kaldırma, Malzeme Taşıma, Malzeme İşleme, Paketleme gibi uygulamalar için uygundur
- Bu güvenlik rölesi, IEC 60947-5-1, IEC 61508-1/2/3, ISO 13849-1, IEC 62061 fonksiyonel emniyet standartlarına uygundur, cULus, TÜV, EAC, CCC ve KC işareti ile sertifikalandırılmıştır
- XPSUEP sadece XPSUAF, XPSUAK, XPSUAT, XPSUDN ve XPSUS güvenlik modülleri ile kullanılabilir
- Bu röle 35mm simetrik DIN rayı üzerine monte edilmiştir
- Harmony XPS Universal, basitten orta karmaşıklığa kadar geniş bir makine yelpazesi için ilk tercihtir
Başlıca Özellikler
- Ek fieldbus arayüzü olmadan 40'tan fazla farklı teşhis mesajı
- Mesajlar nedeniyle makinenin arıza süresi azaltımı
- Yaklaşan test aralıkları ve kullanım ömrü sonuna ulaşmadan önce kalan döngülerin miktarı hakkında durum bilgisi
- ECODESIGN: Optimize Edilmiş Enerji Verimliliği: Tüm ürün yaşam döngüsünde CO2'de yüzde 24 azalma
- Riski kabul edilebilir bir düzeye indirir
Teknik Özellikler
Ana10
| Ürün Serisi | Harmony Safety Automation |
|---|---|
| Ürün Ya Da Bileşen Tipi | Güvenlik modülü |
| Güvenlik Modülü Adı | XPSUEP |
| Güvenlik Modülü Uygulaması | Genişletilmiş güvenlik kontağı sayısı için |
| Modülün Fonksiyonu | Güvenlik çıkışı uzantısı |
| Güvenlik Seviyesi | PL e/kategori 4 değerine erişebilir for normally open relay contact 'e uygunISO 13849-1; SILCL 3'e erişebilir for normally open relay contact 'e uygunIEC 62061; SIL 3'e erişebilir for normally open relay contact 'e uygunIEC 61508; PL c/kategori 1 değerine erişebilir for normally closed relay contact 'e uygunISO 13849-1; SILCL 1'e erişebilir for normally closed relay contact 'e uygunIEC 62061; Can |
| Güvenlik Güvenilirlik Verisi | MTTFd > 30 years 'e uygunISO 13849-1; Dcavg >= 99 % 'e uygunISO 13849-1; PFHd = 1.61E-09 'e uygunISO 13849-1; HFT = 1 'e uygunIEC 62061; PFHd = 1.61E-09 'e uygunIEC 62061; SFF > 99% 'e uygunIEC 62061; HFT = 1 'e uygunIEC 61508-1; PFHd = 1.61E-09 'e uygunIEC 61508-1; SFF > 99% 'e uygunIEC 61508-1; Type = B 'e uygunIEC 61508-1 |
| Elektrikli Devre Tipi | Preventiona XPSU temel modülüne ek olarak |
| Bağlantılar - Terminaller | Çıkarılabilir vidalı terminal bloğu, 0,2...2,5 mm² katı veya esnek; Çıkarılabilir vidalı terminal bloğu, 0,25...2,5 mm² halkalı ve esnek tekli iletken; Çıkarılabilir vidalı terminal bloğu, 0,2...1,5 mm² katı veya esnek İkiz iletken; Çıkarılabilir vidalı terminal bloğu, 2 x 0.25...1 mm² halkalı ve esnek without cable end, with bezel; Çıkarılabilir vidalı terminal bloğu, 2 x 0.5...1.5 mm² halkalı ve |
| [Us] Nominal Besleme Gerilimi | 48...240 V AC/DC - 10...10 % |
Tamamlayıcı21
| W Cinsinden Güç Tüketimi | 2 W 48 V DC |
|---|---|
| VA Cinsinden Güç Tüketimi | 6,5 VA 240 V AC 50/60 Hz |
| Giriş Koruma Tipi | Iç, elektronik |
| Safety Outputs | 4 NO redundant; 2 NK single |
| Safety İnputs | 0 extension bus 24 V DC 5 mA |
| Maksimum Hat Direnci | 60 Ohm |
| Giriş Uyumluluğu | Normally closed circuit 'e uygunISO 14119; XC limit anahtarı 'e uygunISO 14119; Mekanik sensör 'e uygunISO 14119; Normally closed circuit 'e uygunISO 13850; Antivalent pair 'e uygunISO 14119; OSSD pair 'e uygunIEC 61496-1-2; 3 telli yakınlık sensörleri PNP |
| [Ie] Nominal Çalışma Akımı | 5 A AC-1 for normally open relay contact; 3 A AC-15 for normally open relay contact; 5 A DC-1 for normally open relay contact; 3 A DC-13 for normally open relay contact |
| [Ith] Klasik Açık Hava Termik Akımı | 8 A |
| İlgili Sigorta Değeri | 10 A gG için NA röle çıkış devresi 'e uygunIEC 60947-1; 4 A gG için NK röle çıkış devresi 'e uygunIEC 60947-1 |
| Minimum Çıkış Akımı | 10 mA için röle çıkışı |
| Minimum Çıkış Gerilimi | 12 V için röle çıkışı |
| Giriş Açık Olduğunda Maksimum Yanıt Süresi | 20 ms |
| [Ui] Nominal Yalıtım Voltajı | 250 V (kirlilik derecesi 2) 'e uygunIEC 60947-1 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 4 kV asiri gerilim kategorisi II 'e uygunIEC 60947-1 |
| Yerel Sinyalleme | LED (yeşil) for güç AÇIK; LED (kırmızı) for hata; LED (sarı) for safety output status |
| Montaj Desteği | 35 mm simetrik DIN rayı |
| Derinlik | 120 mm |
| Yükseklik | 100 mm |
| Genişlik | 22,5 mm |
| Ürün Ağırlığı | 0,200 kg |
Ortam5
| Standartlar | IEC 60947-5-1; IEC 61508-1 functional safety standard; IEC 61508-2 functional safety standard; IEC 61508-3 functional safety standard; IEC 61508-4 functional safety standard; IEC 61508-5 functional safety standard; IEC 61508-6 functional safety standard; IEC 61508-7 functional safety standard; ISO 13849-1 functional safety standard; IEC 62061 functional safety standard |
|---|---|
| Ürün Sertifikaları | TÜV; cULus |
| IP Koruma Derecesi | IP20 (terminaller) 'e uygunIEC 60529; IP40 (muhafaza) 'e uygunIEC 60529; IP54 (mounting area) 'e uygunIEC 60529 |
| Depolama Ortam Koşulları | -25…85 °C |
| Bağıl Nem | 5…95 % yoğuşmasız |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 6,500 cm |
| Package 1 Width | 13,500 cm |
| Package 1 Length | 15,500 cm |
| Paket Ağırlığı (Lbs) | 318,000 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 16 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 5,660 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
