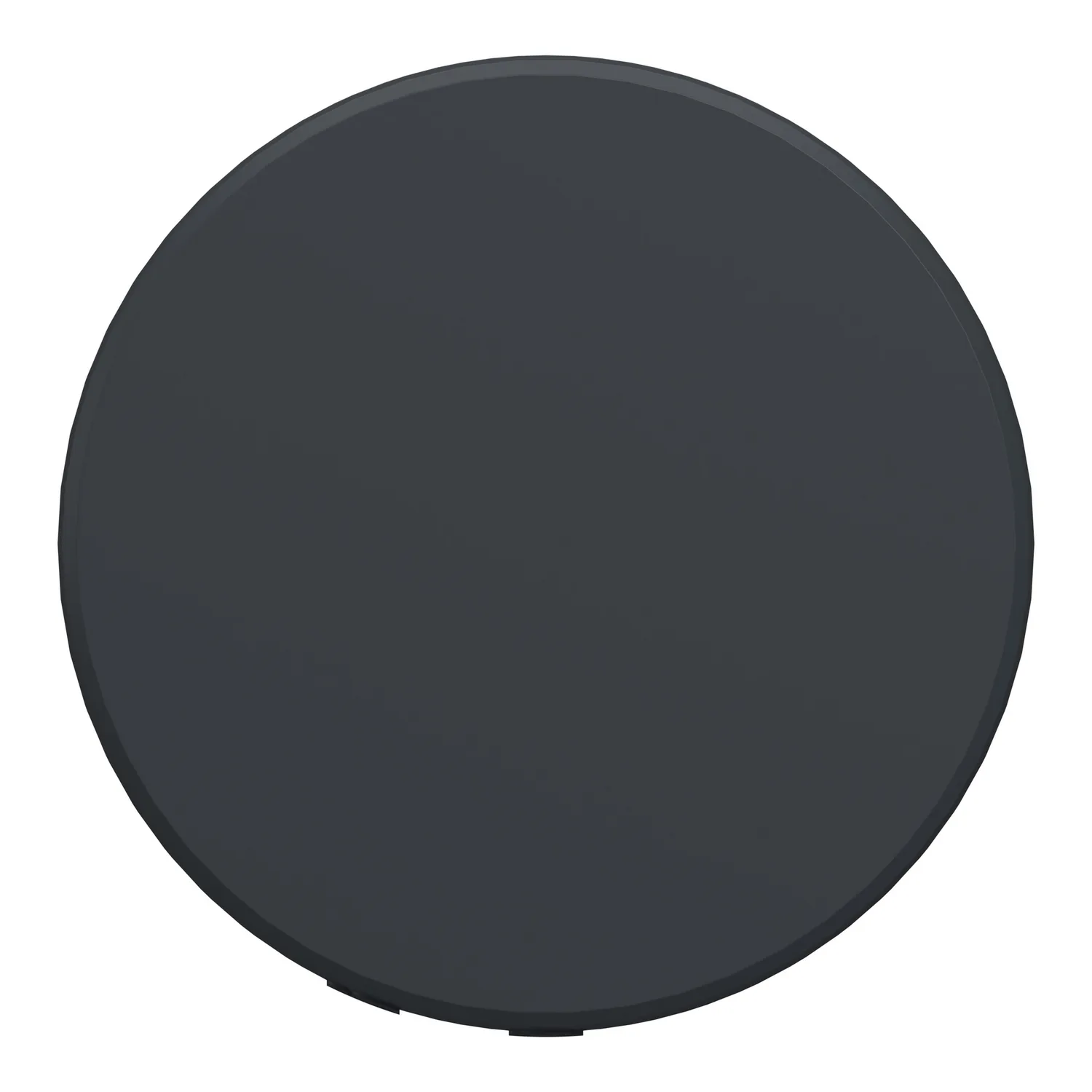

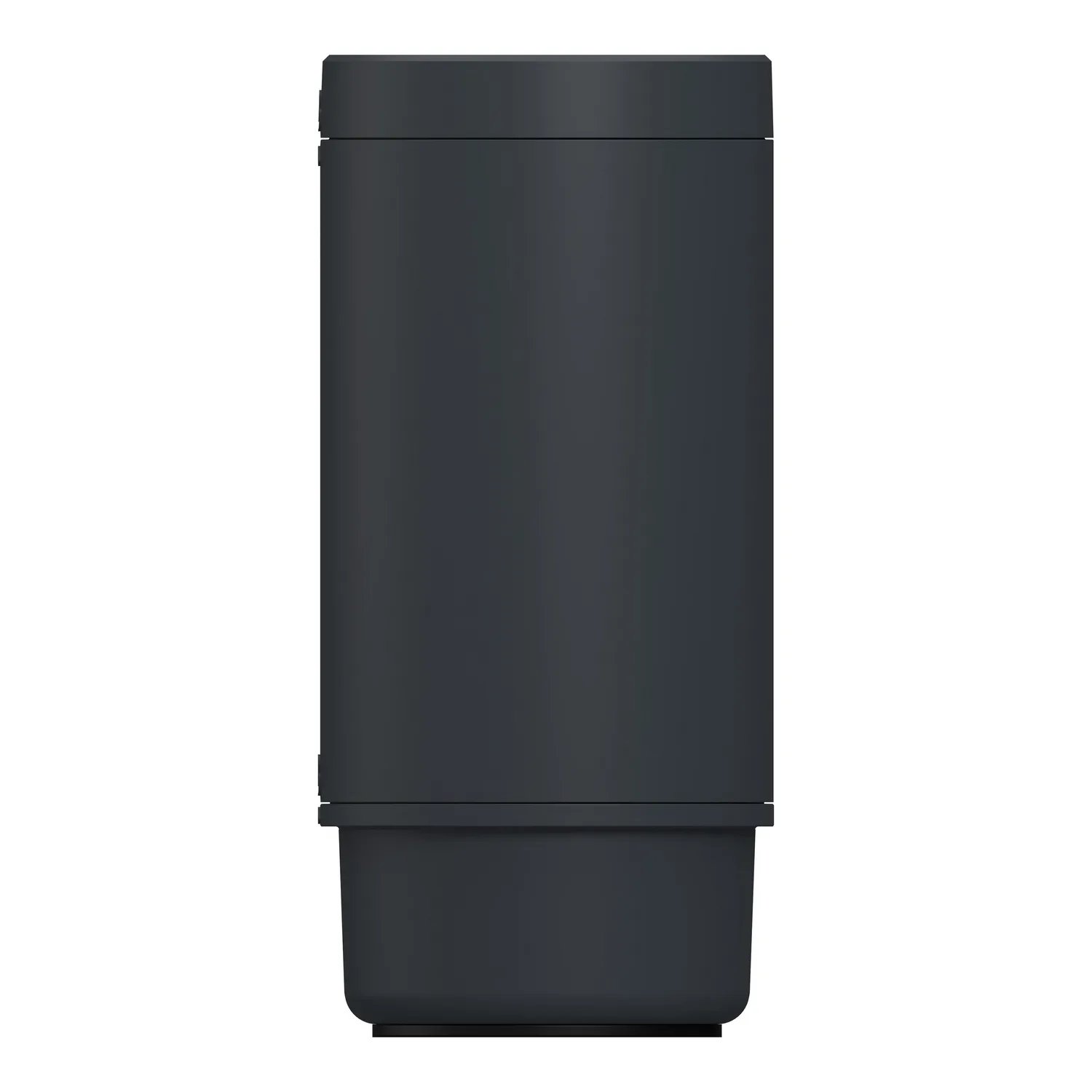

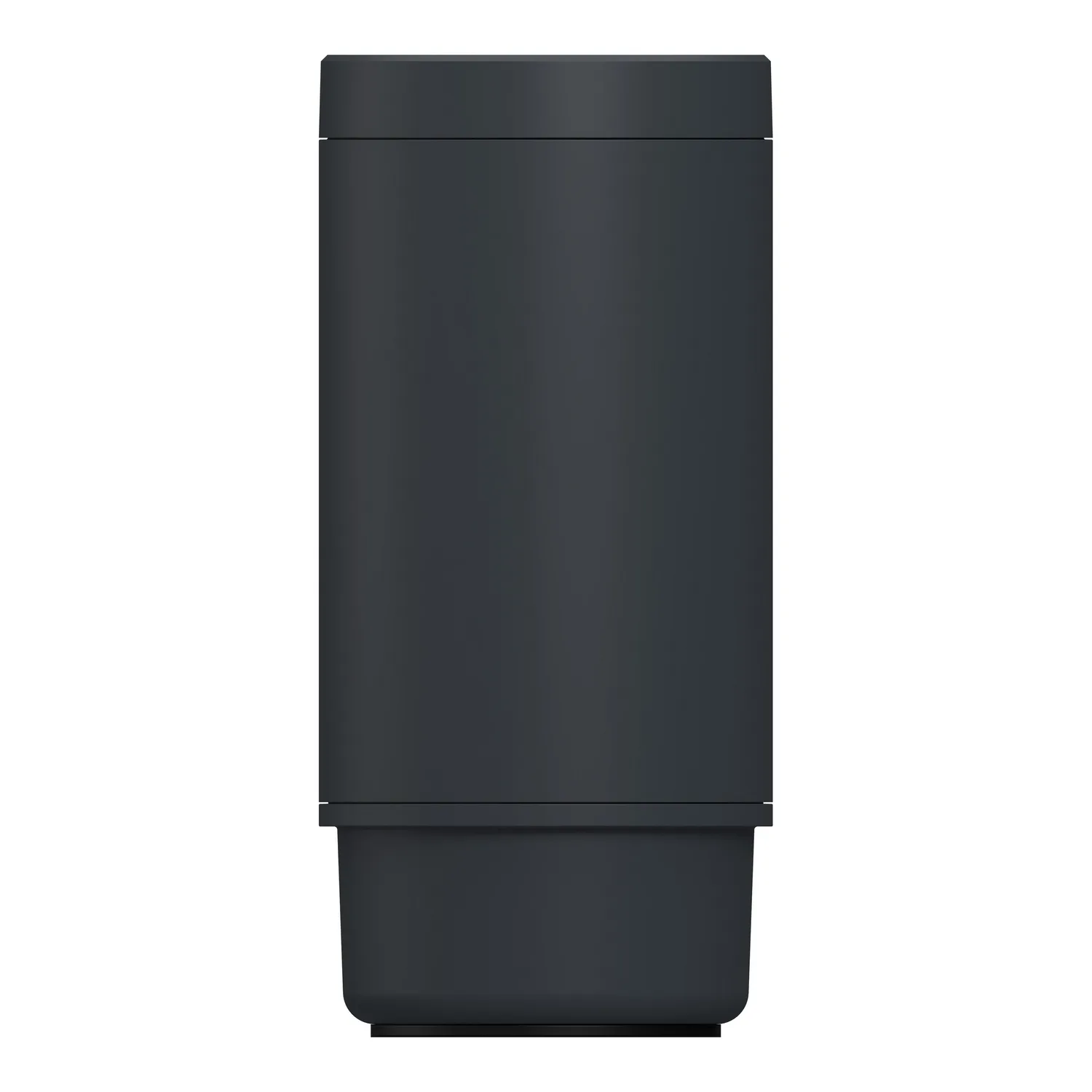

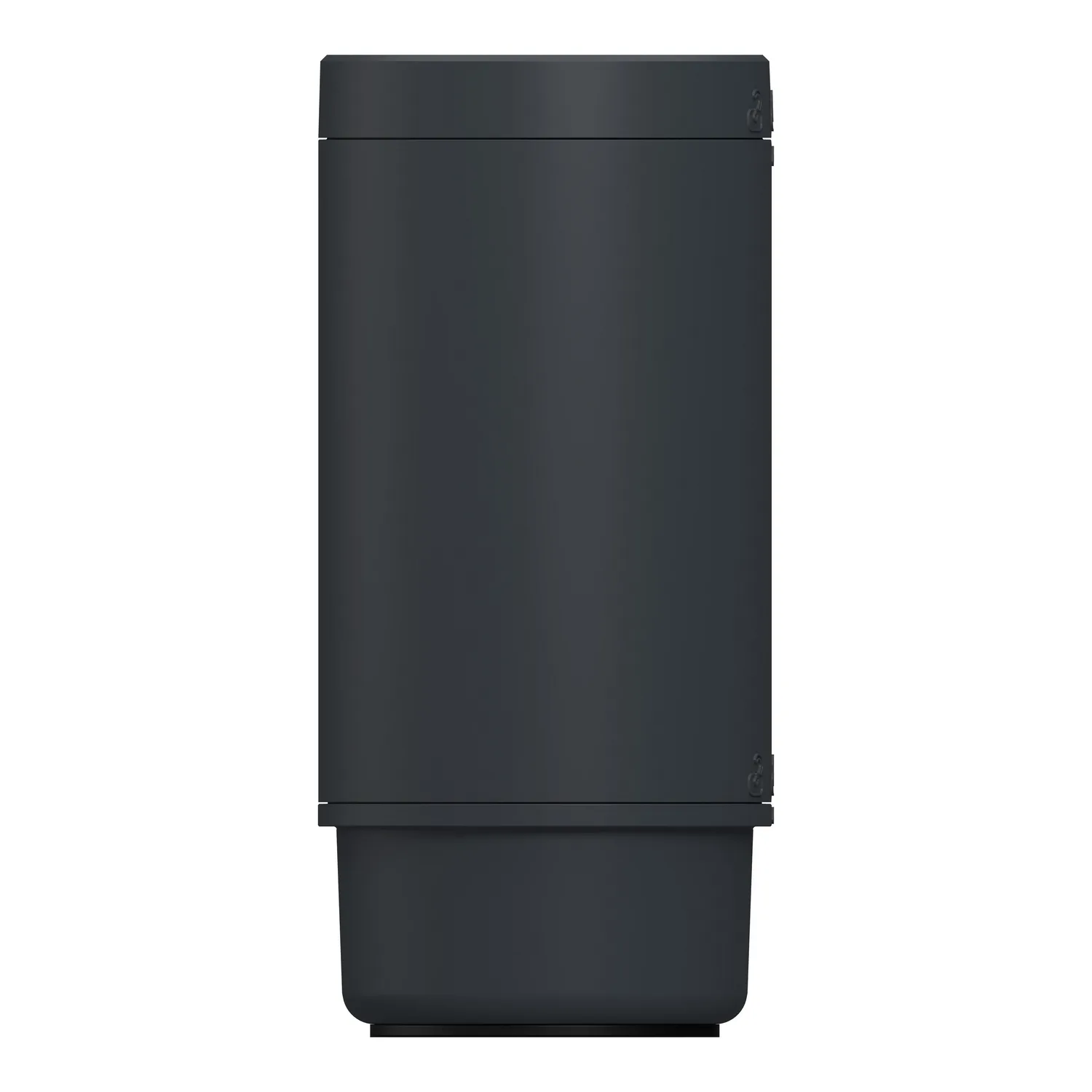

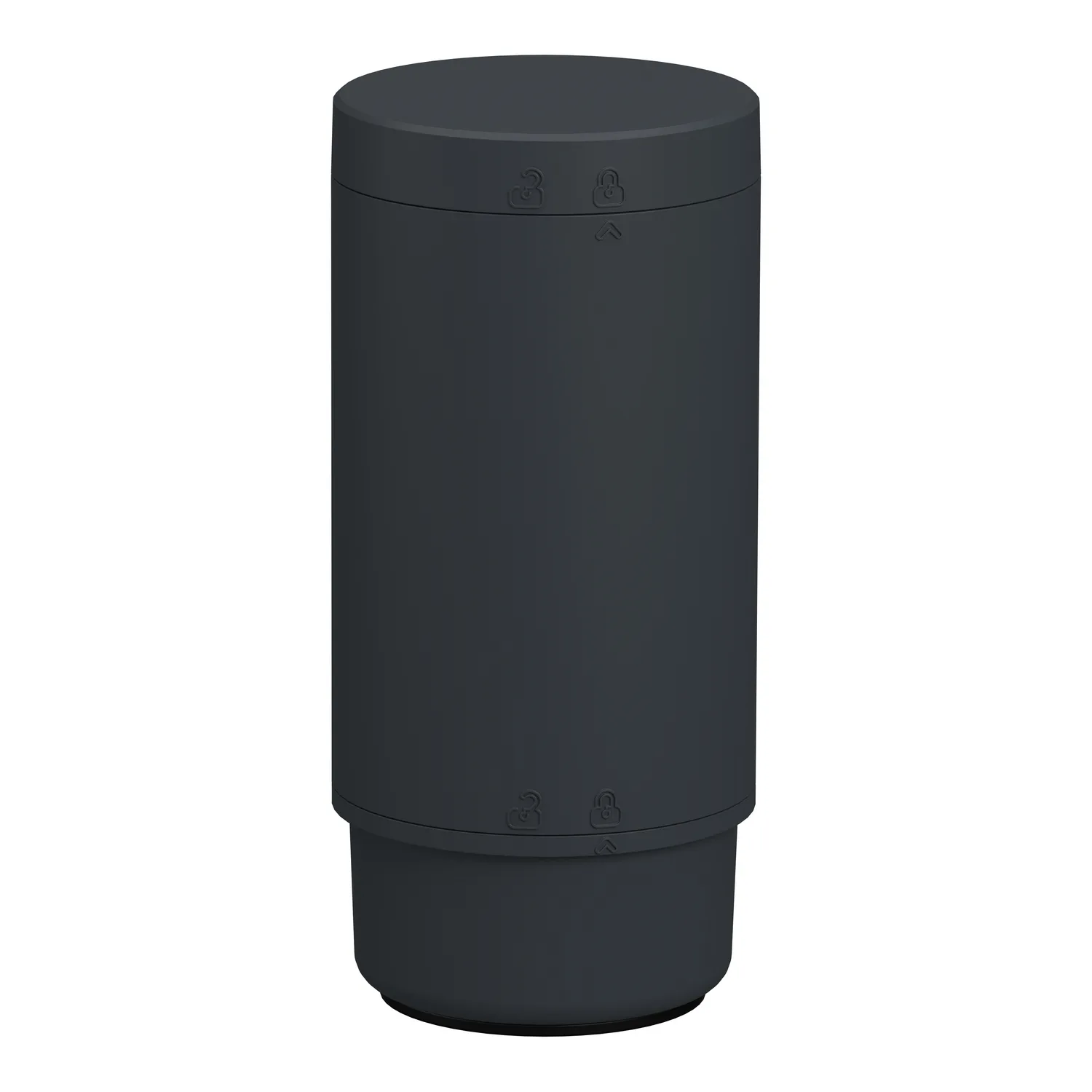

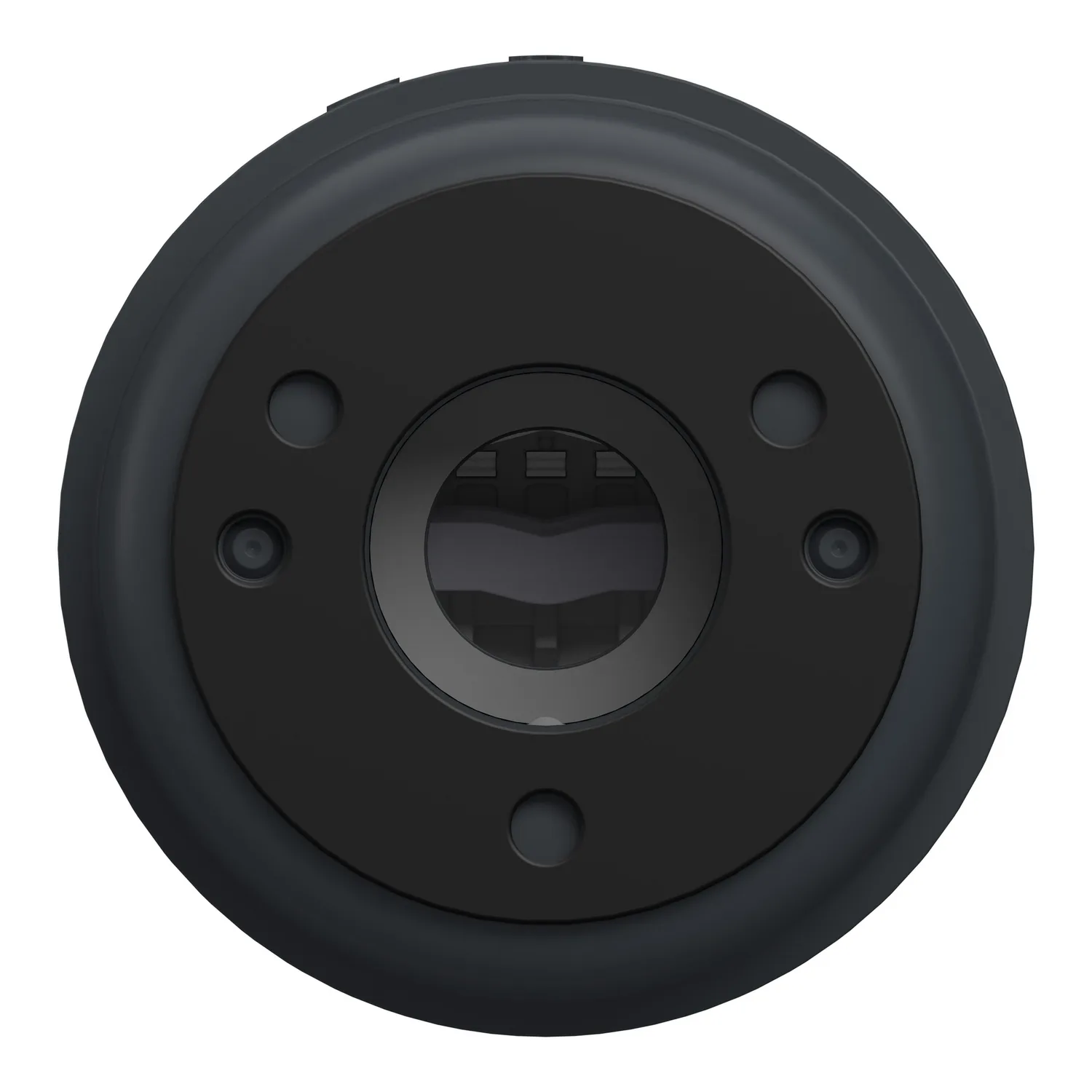

XVB7C21M - AC base direct/tube & cover in grey
Schneider XVB7C21M, AC base direct/tube & cover in grey. Kategori: Harmony XVB7. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:XVB7C21M
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:254,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Harmony XVB7
- Ürün Ya Da Bileşen Tipi
- Base module
- Cihaz Düzenleme
- Base direct/tube & cover
- Ürün Grubu
- XVB7
Ürün Açıklaması
Bu temel modül, kolay müşteri montajı için tasarlanmış Ø 70 mm modüler ışıklı kolonlarına sahip Harmony XVB7 serisinin bir parçasıdır. Eksiksiz bir ışıklı kolonu (5 üniteye kadar) oluşturmak için işaret lenslerine, bir ses modülüne ve çeşitli ışık modüllerine bağlanır. XVB7C21M taban modülü, 100V ila 400V AC veya 120V DC ile çalışır. Elektrik bağlantısı için push-in terminallere sahiptir. Basit ve modüler bir tasarıma sahip olan bu taban, eksiksiz bir ışıklı kolonu oluşturmak için bir ses modülü ve ışık modülleri ile kolay kurulum sağlar. IP66 veya IP65 dereceleri (tüp veya doğrudan sabitleme) sayesinde darbeye, toza, suya ve titreşime dayanıklıdır ve bu da onu zorlu ortamlarda kullanım için ideal hale getirir. Koyu gri polikarbonattan yapılmış taban, bir adaptör ve bir kapak ile donatılmıştır. 148 mm yüksekliğinde (kapaksız), 70 mm çapında ve 280 g ağırlığındadır. Harmony XVB7 modüler ışıklı kolonları, bir makinenin veya kurulumun çeşitli durumlarını 360° boyunca belirtmek için kullanılan görsel veya sesli sinyalizasyon üniteleridir. Bu ürün UL 60947-5-1, IEC 60947-5-1 ve CSA C22.2 No 60947-5-1 standartlarına uygundur. CE işaretine sahiptir ve cULus, CCC, RCM ve UKCA sertifikalarına sahiptir. Eksiksiz bir ışıklı kolonu yapmak için ışık modülleri ve bir ses modülü monte edilebilir. Montajı basitleştirmek için sabitleme plakaları, borular ve braketler ayrı olarak satın alınabilir. Harmony XVB7, çok çeşitli voltaj seçimi ve görsel ve işitsel işlevlerle esnek montaj seçenekleri sunar. Harmony XVB7 serisi, enerji tüketimini en aza indirirken parlaklığı en üst düzeye çıkarmak için enerji tasarruflu LED'leri içeren şık bir tasarıma sahiptir.
Başlıca Özellikler
- Modüler konsept seçimde esneklik sağlar
- Yükseltilmiş modern tasarım
- Stok Tutma Birimlerini 3 Kat azaltan rasyonelleştirilmiş yapı
- IP66, zorlu ortamlarda çalışma için idealdir
- Geniş uygulamalar için yapılandırılabilir renk kombinasyonları
Teknik Özellikler
Ana12
| Ürün Serisi | Harmony XVB7 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Base module |
| Cihaz Düzenleme | Base direct/tube & cover |
| Ürün Grubu | XVB7 |
| Montaj Çapı | 70 mm |
| Elektrikli Bağlantı | AC |
| Sabitleme Modu | Doğrudan veya boru sabitleme |
| Montaj Konumu | Upright/inverted |
| Montaj Stili | Up to 4 Modules (3 lens + 1 sound or 4 lens) |
| Malzeme | Polikarbonat |
| Muhafaza Rengi | Dark grey |
| Ürün Ağırlığı | 0,280 kg |
Tamamlayıcı9
| [Ue] Nominal Çalışma Voltajı | 100...240 V AC 50/60 Hz; 120 V DC |
|---|---|
| Nominal Çalışma Gerilimi Limitleri | 90...264 V AC |
| Elektrikli Şok Koruma Sınıfı | Sınıf II |
| Akım Tüketimi | 3 mA |
| Çıkış Akımı | 230 mA max |
| Bağlantılar - Terminaller | Spring clamp terminals (push 'n stay), 5 x 0.34...5 x 1.5 mm² Kablo uçlu; Spring clamp terminals (push 'n stay), 5 x 0.34...5 x 1.5 mm² kablo uçsuz |
| Kablo Girişi | Alt |
| [Ui] Nominal Yalıtım Voltajı | 264 V |
| Nominal Yıldırım Darbe Dayanım Gerilimi (Up) | 2,5 kV |
Ortam9
| Kirletme Derecesi | 2 |
|---|---|
| Nominal Çalışma Ortam Sıcaklığı | -25…60 °C |
| Depolama Ortam Koşulları | -40…70 °C |
| IP Koruma Derecesi | IP66 |
| Environmental Type Ratings | UL type 4X/13 |
| Titreşim Direnci | 6 gn, genlik = +/- 0,5 mm[Alan](f =[Alan]10…500 Hz)çalışma sırasında |
| Darbe Dayanımı | 30 gn (süre = 6 ms) için çalışma sırasında |
| Standartlar | UL 60947-5-1; IEC 60947-5-1; CSA C22.2 No 60947-5-1 |
| Ürün Sertifikaları | cULus; CCC; RCM; UKCA; CE |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 18,000 cm |
| Package 1 Width | 7,250 cm |
| Package 1 Length | 7,250 cm |
| Paket Ağırlığı (Lbs) | 261,000 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 15 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 4,364 kg |
| Unit Type Of Package 3 | P06 |
| Number Of Units İn Package 3 | 120 |
| Package 3 Height | 75,000 cm |
| Package 3 Width | 60,000 cm |
| Package 3 Length | 80,000 cm |
| Package 3 Weight | 44,912 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
