Schneider
ZB4BW0B53
Satışta değil

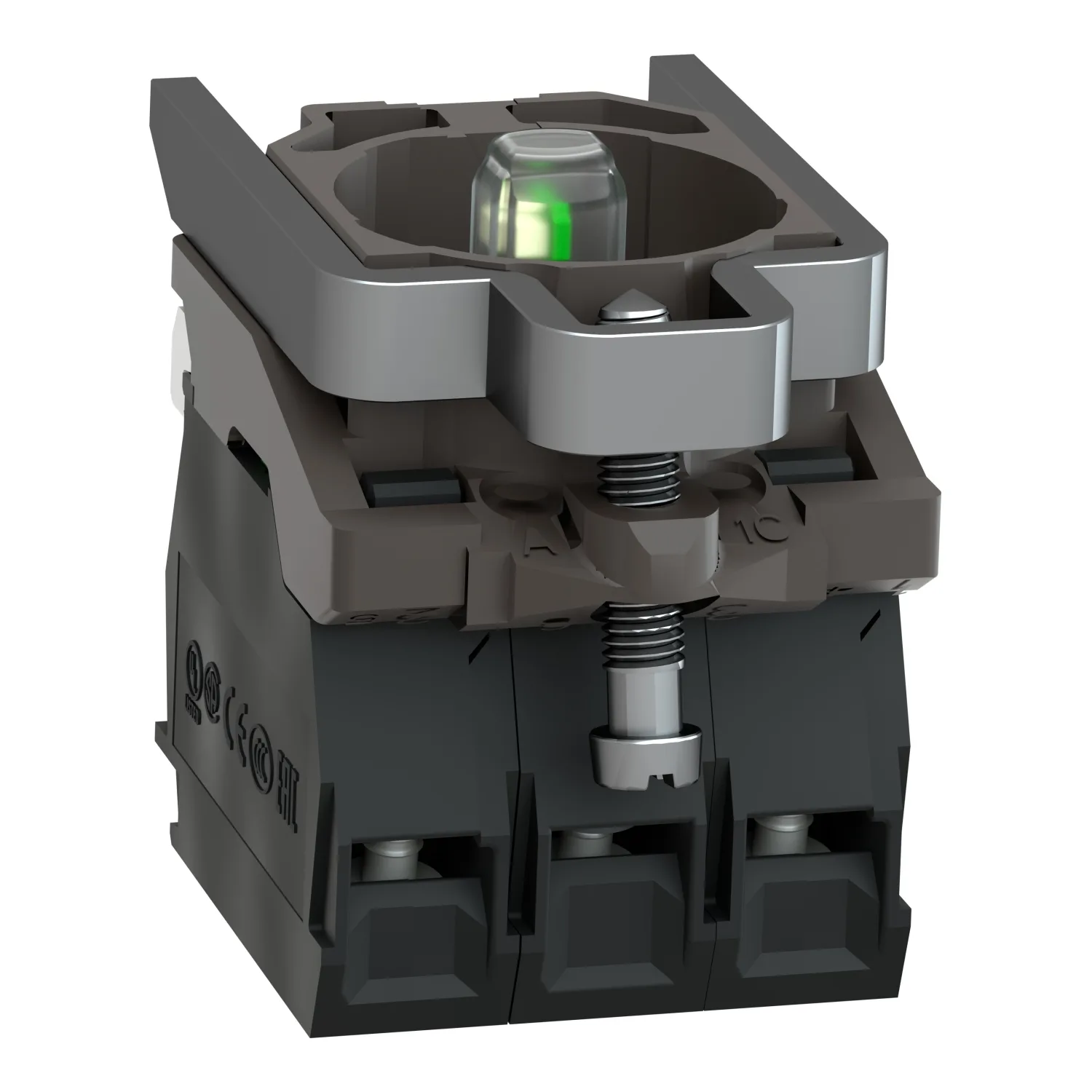

Schneider ZB4BW0B53. Kategori: Harmony XB4. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.
- Referans Kodu:ZB4BW0B53
- Üretici / Marka:Schneider
Öne Çıkan Özellikler
- Ürün Serisi
- Harmony XB4
- Ürün Ya Da Bileşen Tipi
- Eksiksiz gövde/kontak tertibatı ve ışık bloğu
- Ürün Grubu
- ZB4
- Sabitleme Bileziği Malzemesi
- Zamak
Ürün Açıklaması
- Bu aydınlatmalı blok, sinyalizasyon ünitelerinizin hızlı ve kolay değiştirilmesini ve yapılandırılmasını sağlar
- Uyumlu aydınlatmalı buton veya selektör switch üniteleri üzerine klipsli montaj basit vidalı kelepçe bağlantılarıyla kolayca kurulur ve değiştirilir
- Entegre LED ile aydınlatma yoluyla sinyalizasyon ünitelerinin görsel olarak ayırt edilmesini sağlar
- IP66 sayesinde darbeye, toza, suya ve titreşime dayanıklıdır
- Standart 22mm kontrol ve sinyalizasyon ünitelerine uyacak şekilde tasarlanmış olup, mevcut makinelere monte edildiğinde uyumluluk sağlar
- Geniş çalışma sıcaklığı yelpazesi -40°C ila 55°C ürün kullanımında çok yönlülük sağlar. • Hızlı ve kolay montaj ve demontaj
- Zorlu ortamlara dayanacak sağlamlık
- Çeşitli bağlantı türleri: vidalı kelepçe, konnektör, Faston konnektör veya yaylı terminal
- Operatör başlığı ile mükemmel mekanik bağlantı
- Genel amaçlar veya özel uygulamalar için çok çeşitli kontak blokları (düşük akım, standart)
Teknik Özellikler
Ana14
| Ürün Serisi | Harmony XB4 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Eksiksiz gövde/kontak tertibatı ve ışık bloğu |
| Ürün Grubu | ZB4 |
| Sabitleme Bileziği Malzemesi | Zamak |
| Bölünemez Miktar Başına Satış | 1 |
| Başlık Tipi | Standard |
| Kontak Tipi Ve Düzenleme | 2 NA |
| Kontak İşlemi | Yavaş kesen |
| Bağlantılar - Terminaller | Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN 60947-1; Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunEN 60947-1 |
| Işık Kaynağı | Korumalı LED |
| Ampul Tabanı | Entegre LED |
| Işık Bloğu Beslemesi | Doğrudan |
| Işık Kaynağı Rengi | Turuncu |
| [Us] Nominal Besleme Gerilimi | 24 V AC/DC -de 50/60 Hz |
Tamamlayıcı26
| CAD Genel Genişliği | 30 mm |
|---|---|
| CAD Genel Yüksekliği | 47 mm |
| Terminallerin Açıklaması ISO N°1 | (13-14)NO |
| Ürün Ağırlığı | 0,074 kg |
| Kontak Kullanımı | Standart |
| Pozitif Açıklık | Olmadan |
| Çalışma Hareketi | 2,6 mm (Elektrik durumu değişimi YOK); 4,3 mm (toplam hareket) |
| Çalışma Gücü | 2,3 N Elektrik durumu değişimi YOK |
| Çalışma Torku | 0,05 N.m Elektrik durumu değişimi YOK |
| Mekanik Dayanıklılık | 5000000 cycles |
| Sıkma Torku | 0,8…1,2 N.m 'e uygunEN 60947-1 |
| Vida Başının Şekli | Çapraz ile uyumludur Philips no 1 tornavida; Çapraz ile uyumludur pozidriv No 1 tornavida; Slotlu ile uyumludur düz Ø 4 mm tornavida; Slotlu ile uyumludur düz Ø 5,5 mm tornavida |
| Kontak Malzemesi | Gümüş alaşım (Ag/Ni) |
| Kisa Devre Korumasi | 10 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1 |
| [Ith] Klasik Açık Hava Termik Akımı | 10 A 'e uygunEN/IEC 60947-5-1 |
| [Ui] Nominal Yalıtım Voltajı | 600 V (kirlilik derecesi 3) 'e uygunEN 60947-1 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV 'e uygunEN 60947-1 |
| [Ie] Nominal Çalışma Akımı | 3 A -de 240 V, AC-15, A600 'e uygunEN/IEC 60947-5-1; 6 A -de 120 V, AC-15, A600 'e uygunEN/IEC 60947-5-1; 0,1 A -de 600 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1; 0,27 A -de 250 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1; 0,55 A -de 125 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1; 1,2 A -de 600 V, AC-15, A600 'e uygunEN/IEC 60947-5-1 |
| Elektrik Dayanıklılığı | 1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C; 1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C; 1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C; 1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, |
| Elektrik Güvenilirliği IEC 60947-5-4 | Λ < 10exp(-6) -de 5 V ve 1 mA temiz ortamda 'e uygunEN/IEC 60947-5-4; Λ < 10exp(-8) -de 17 V ve 5 mA temiz ortamda 'e uygunEN/IEC 60947-5-4 |
| Sinyalleme Tipi | Sabit |
| Besleme Gerilimi Limitleri | 19,2…30 V DC; 21,6…26,4 V AC |
| Akım Tüketimi | 18 mA |
| Hizmet Ömrü | 100000 h nominal gerilimde ve 25 °C |
| Kesinti Dayanımı | 1 kV 'e uygunIEC 61000-4-5 |
| Cihaz Sunumu | Temel alt montajlar |
Ortam12
| Koruyucu Bakım | TH |
|---|---|
| Depolama Ortam Koşulları | -40…70 °C |
| Nominal Çalışma Ortam Sıcaklığı | -40…70 °C |
| Elektrik Çarpmasına Karşı Koruma Sınıfı | Sınıf I conforming to IEC 60536 |
| Standartlar | UL 508; EN/IEC 60947-5-1; CSA C22.2 No 14; EN/IEC 60947-5-5; EN/IEC 60947-5-4; EN/IEC 60947-1; JIS C8201-5-1; JIS C8201-1 |
| Ürün Sertifikaları | UL listeli; GL; CSA; BV; DNV; LROS (Lloyds register of shipping) |
| Titreşim Direnci | 5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6 |
| Darbe Dayanımı | 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27; 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
| Hızlı Geçici Akımlara Direnç | 2 kV 'e uygunIEC 61000-4-4 |
| Elektromanyetik Alanlara Direnç | 10 V/m 'e uygunIEC 61000-4-3 |
| Elektrostatik Deşarja Direnç | 6 kV kontakta (metal parçalarda) 'e uygunIEC 61000-2-6; 8 kV serbest havada (yalıtım parçalarında) 'e uygunIEC 61000-2-6 |
| Elektromanyetik Emisyon | Sınıf B 'e uygunIEC 55011 |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 3,5 cm |
| Package 1 Width | 5,4 cm |
| Package 1 Length | 6,0 cm |
| Paket Ağırlığı (Lbs) | 69,0 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 150 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 11,022 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
