Şalter: basmalı; 22mm; Sabit poz: 1; beyaz; yok; IP66; düz
Schneider ZB4RTA1, Şalter: basmalı; 22mm; Sabit poz: 1; beyaz; yok; IP66; düz. Kategori: Harmony XB5R. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:ZB4RTA1
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:181,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Harmony XB5
- Ürün Ya Da Bileşen Tipi
- Kablosuz ve pilsiz iletici
- Ürün Grubu
- XB5R
- Şev Malzemesi
- Krom kaplı metal
Ürün Açıklaması

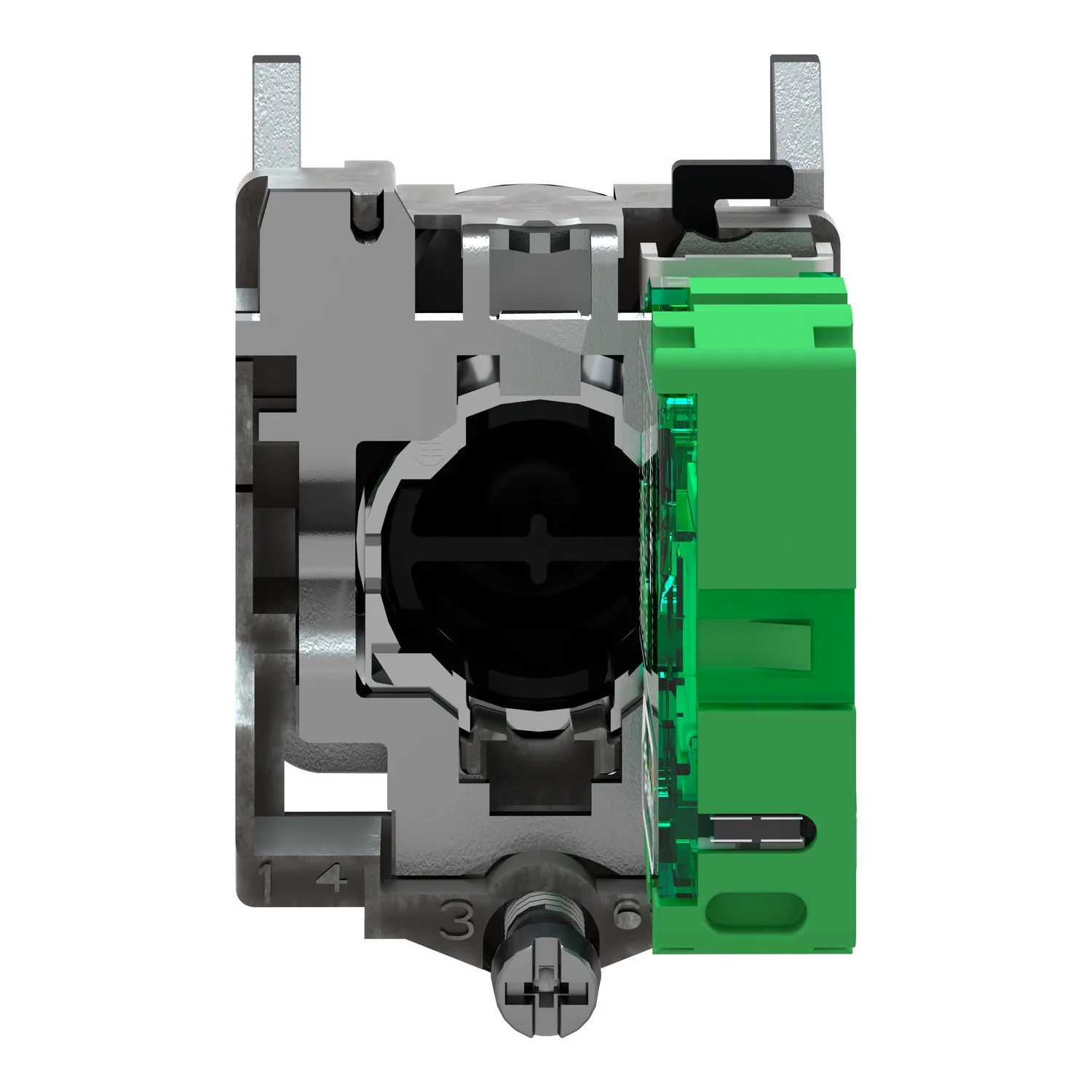

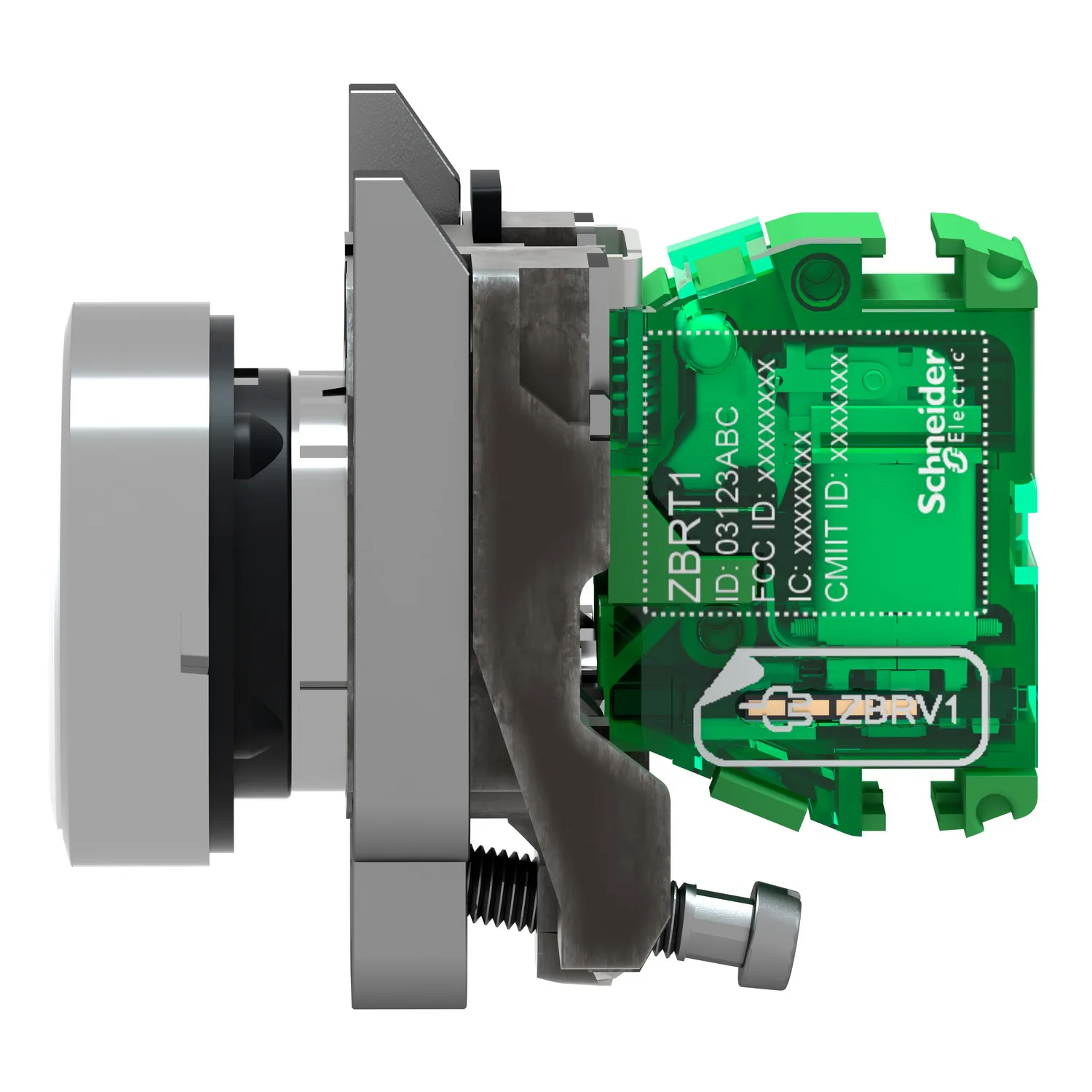

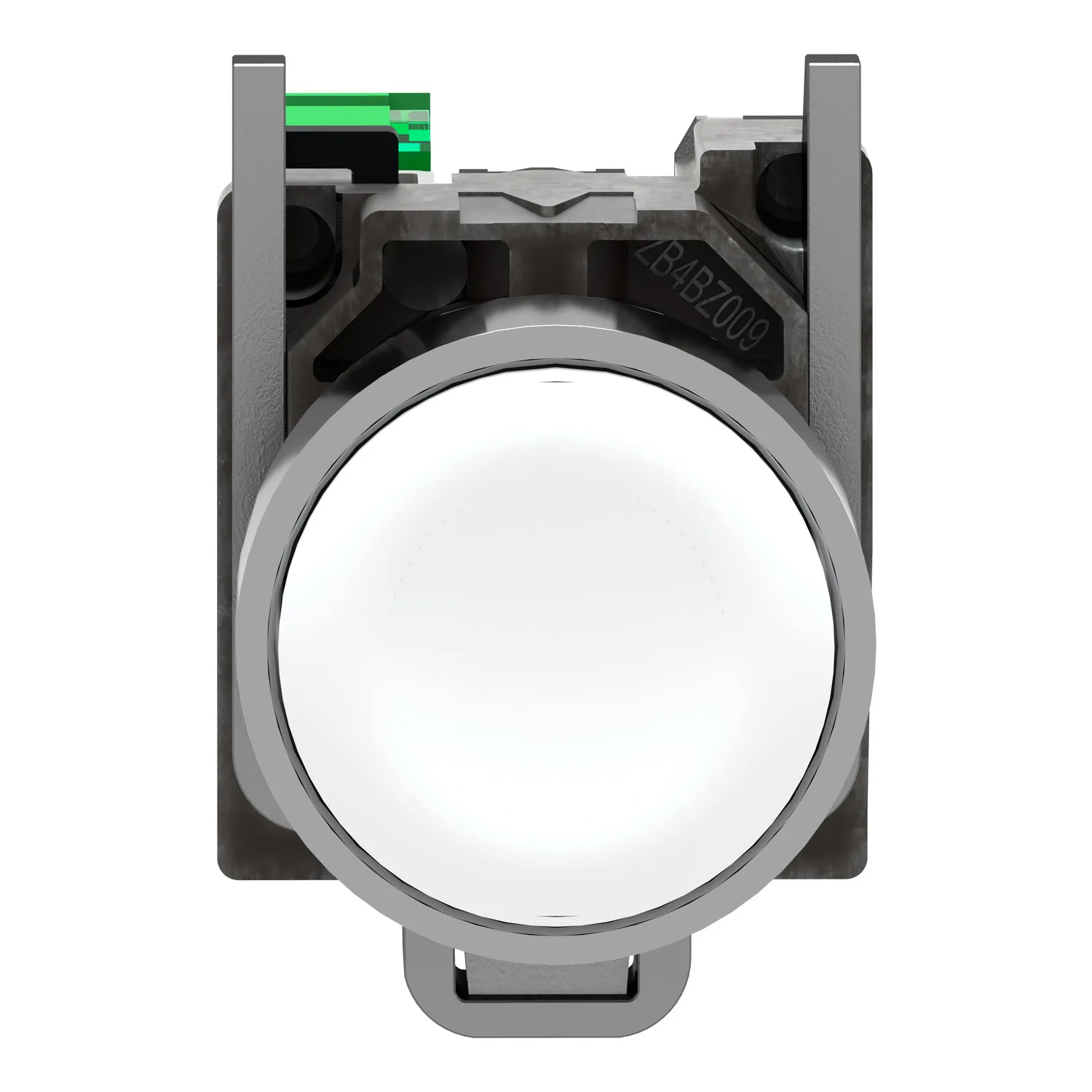

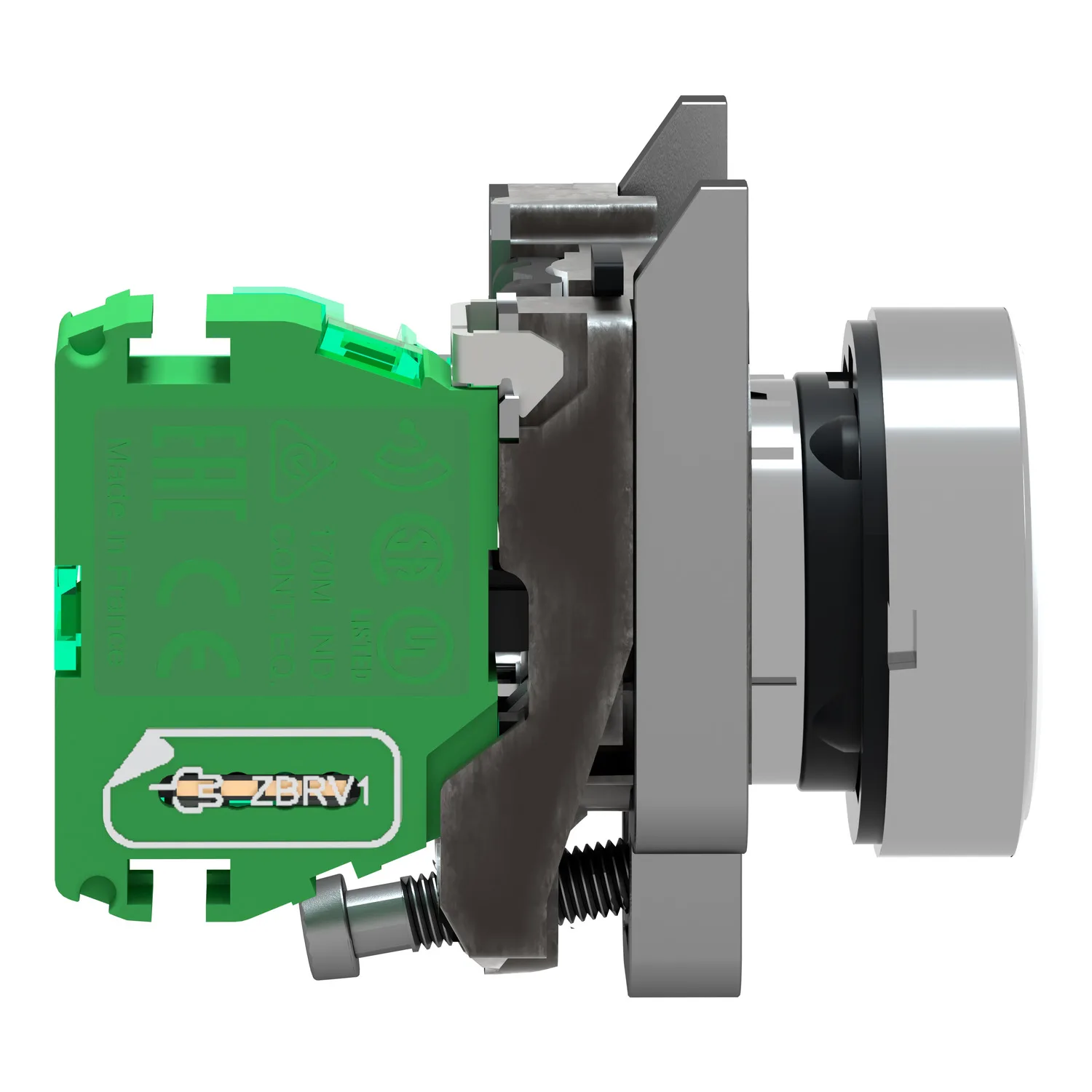

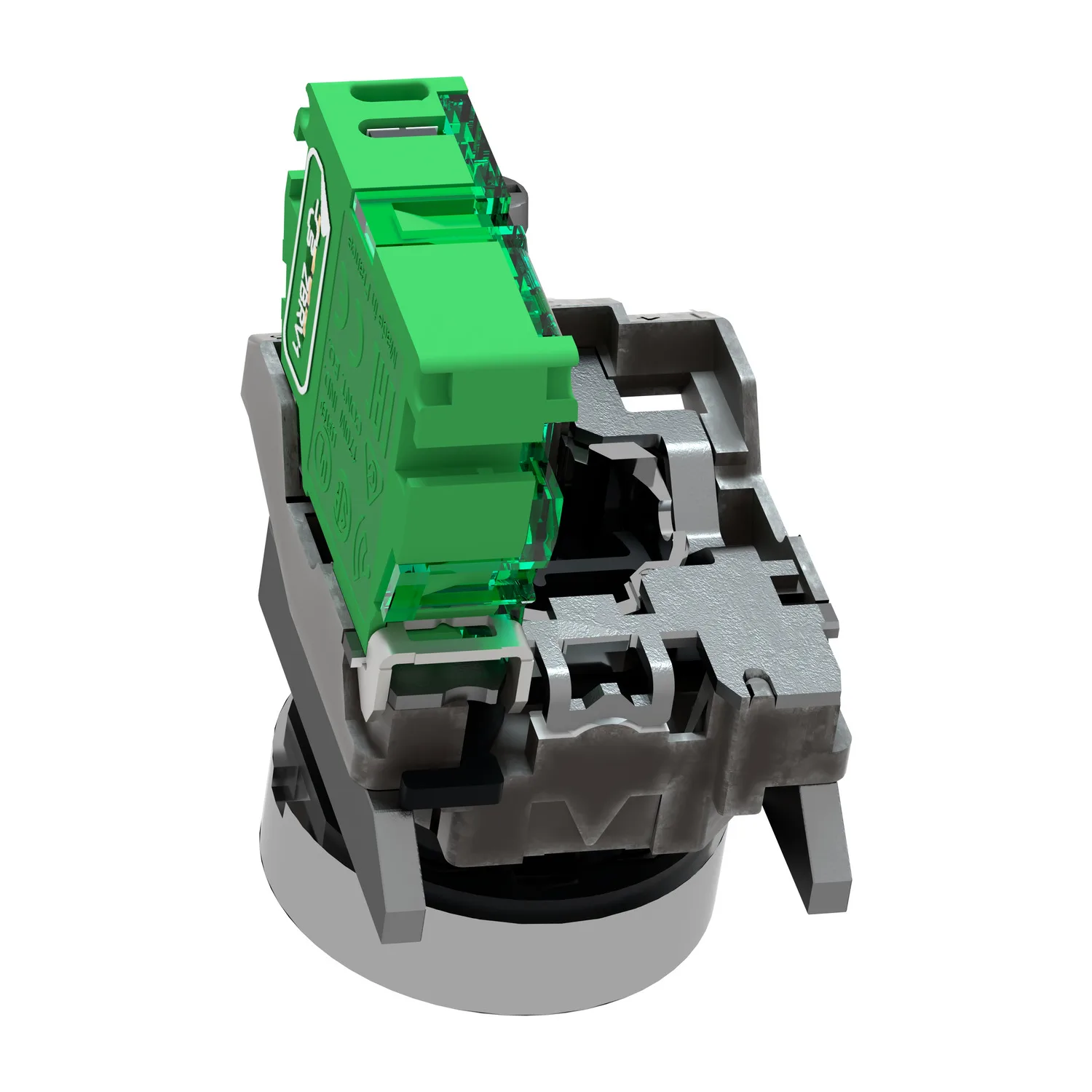

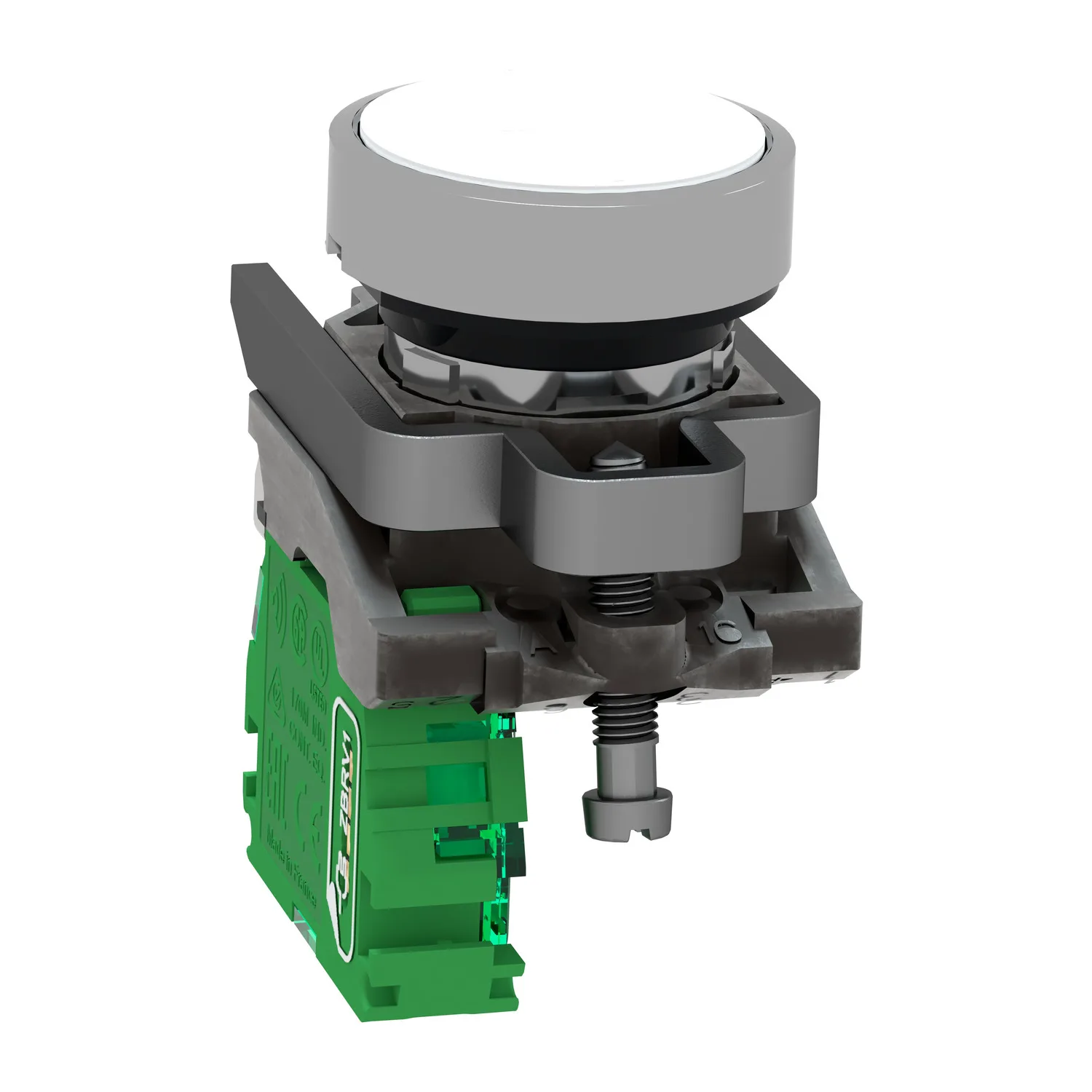

Bu cihaz, gömme montajlı, kablosuz ve pilsiz metal bir düğmedir (çap 22 mm). Beyaz bir kapakla donatılmıştır. Referans ZB4RTA1, sabitleme halkası ve takılı bir kapağa sahip yaylı geri dönüşlü basmalı düğme başlığı ile donatılmış bir vericiyi içerir. Kapak fabrikada monte edilmiştir ve çıkarılamaz. Verici ve alıcı 2.4GHz radyo iletimi (dünya çapında ücretsiz bant) Zigbee Green Power üzerinden haberleşiyor. Serbest alanda verici ile alıcı arasındaki maksimum algılama mesafesi 100 metreye kadardır. IK03, IP66, IP67, IP69 ve IP69K derecelendirmeleri sayesinde darbeye, toza, suya ve titreşime dayanıklıdır. Bu basmalı düğme başlığı, bir prosesin veya makinenin doğru çalışması için hızlı aksiyonların gerekli olduğu durumlar için idealdir. Kablosuz ve pilsiz arayüzler, bina tesisatları (otomatik kapılar, aydınlatma, vb.) ve endüstriyel uygulamalar (konveyör sistemleri, otomotiv, MMM, lojistik, gıda ve içecek) için kullanılmaktadır. ANATEL, ARIB T66, FCC, ICASA ve RSS gibi çeşitli radyo anlaşmalarının yanı sıra CSA C22.2 No 14, EN/IEC 60947-1, EN/IEC 60947-5-1 ve UL 508 standartlarına da uygundur. Harmony XB5R serisi kablosuz ve pilsiz arayüzler, çeşitli bina tesisatlarına ve endüstriyel uygulamalara uygundur.
Başlıca Özellikler
- Daha düşük kurulum maliyetleri ve süresi
- Kullanıma hazır Tak ve Çalıştır paketi sayesinde kuruluma gerek yoktur
- Makine veya proses etrafında hareket özgürlüğü
- Pil bakımı gerektirmez ve sürekli kullanılabilirliği garantilemeye yardımcı olur
- Toz kirliliğine karşı yüksek direnç (kablo girişi yok)
Teknik Özellikler
Ana9
| Ürün Serisi | Harmony XB5 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Kablosuz ve pilsiz iletici |
| Ürün Grubu | XB5R |
| Şev Malzemesi | Krom kaplı metal |
| Sabitleme Bileziği Malzemesi | Zamak |
| Montaj Çapı | 22 mm |
| İletim Frekansı | 2405 MHz |
| Emisyon Sınıfı | 5M00G7W |
| Anten Tipi | Çok yönlü |
Tamamlayıcı25
| Sinyalleme Birimi Başlığı Biçimi | Yuvarlak |
|---|---|
| Operatörün Tipi | iletici ile yaylı dönüş basmalı düğme |
| Operatör Profili | Beyaz sıva altı |
| Maksimum Güç Tüketimi W | 1 mW |
| Kanalların Sayısı | 16 |
| Modülasyon Tekniği | O-QPSK |
| Bant Genişliği | 5 MHz |
| Anten Kazancı | 0 dBi |
| Gömme Derinliği | 42 mm |
| CAD Genel Yüksekliği | 41,5 mm |
| CAD Genel Genişliği | 30 mm |
| CAD Genel Derinliği | 43 mm |
| Ürün Ağırlığı | 0,045 kg |
| Çalışma Hareketi | 4,3 mm (toplam hareket) |
| Çalışma Gücü | 10 N K/A değişimi elektrik durumu |
| Mekanik Dayanıklılık | Serbest düşme direnci 1000 mm 'e uygunIEC 60068-2-32 |
| Standartlar | CSA C22.2 No 14; IEC 60947-1; IEC 60947-5-1; UL 508 |
| Radyo Anlaşması | ANATEL; ARIB T66; FCC; ICASA; RSS |
| Haberleşme Port Protokolü | Zigbee yeşil güç -de 2,4 GHz 'e uygunIEEE 802.15.4 |
| Maksimum Algılama Mesafesi | 100 m serbest alanda; 25 m plastik kutu tipinde XAL D verici ve metal bir muhafazada alıcı; 300 m kutu tipinde XAL D verici, metal bir muhafazada alıcı ve kullanım röle anteni |
| Alım Zamanı | 2 ms |
| Yanıt Süresi | < 2 msn |
| Emisyon Gücü | 3 mW |
| Sabitleme Modu | Sabitleme vidası baş altı: 0,8…1,2 N.m |
| Elektrik Yapısı Kodu | PW1 |
Ortam12
| Koruyucu Bakım | TH |
|---|---|
| Depolama Ortam Koşulları | -40…70 °C |
| Nominal Çalışma Ortam Sıcaklığı | -40…70 °C |
| Bağıl Nem | 95 % -de -40…70 °C yoğuşmasız |
| IP Koruma Derecesi | IP66 'e uygunIEC 60529 (ön yüz); IP67 'e uygunIEC 60529 (ön yüz); IP69 'e uygunIEC 60529 (ön yüz); IP69K 'e uygunIEC 60529 (ön yüz) |
| IK Koruma Derecesi | IK03 conforming to IEC 50102 |
| Mekanik Dayanıklılık | 1000000 cycles |
| Darbe Dayanımı | 25 gn (süre = 6 ms) için 6000 şok 'e uygunIEC 60068-2-27; 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27; 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
| Titreşim Direnci | 5 gn (f= 11…500 Hz) conforming to IEC 60068-2-6; +/- 10 mm (f= 2…11 Hz) conforming to IEC 60068-2-6 |
| Elektromanyetik Uyumluluk | Elektrostatik deşarj bağışıklık testi - test level: 8 kV (serbest havada (yalıtım parçalarında)) conforming to IEC 61000-4-2; Elektrostatik deşarj bağışıklık testi - test level: 4 kV (kontakta (metal parçalarda)) conforming to IEC 61000-4-2; Elektromanyetik alanlara duyarlılık - test level: 20 V/m (80...3000 MHz) conforming to IEC 61000-4-3; Elektromanyetik alanlara duyarlılık - test level: 6 V/m |
| Ürün Sertifikaları | CSA; UL; BT 2006/95/EC; GOST; C-Tick |
| Direktifler | 2004/108/EC - elektromanyetik uyumluluk; 1999/5/EC - R&TTE yönerge |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 3,300 cm |
| Package 1 Width | 5,500 cm |
| Package 1 Length | 9,000 cm |
| Paket Ağırlığı (Lbs) | 93,000 g |
| Unit Type Of Package 2 | S01 |
| Number Of Units İn Package 2 | 35 |
| Package 2 Height | 15 cm |
| Package 2 Width | 15 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 3,455 kg |
| Unit Type Of Package 3 | P06 |
| Number Of Units İn Package 3 | 1120 |
| Package 3 Height | 75,000 cm |
| Package 3 Width | 80,000 cm |
| Package 3 Length | 60,000 cm |
| Package 3 Weight | 118,560 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
