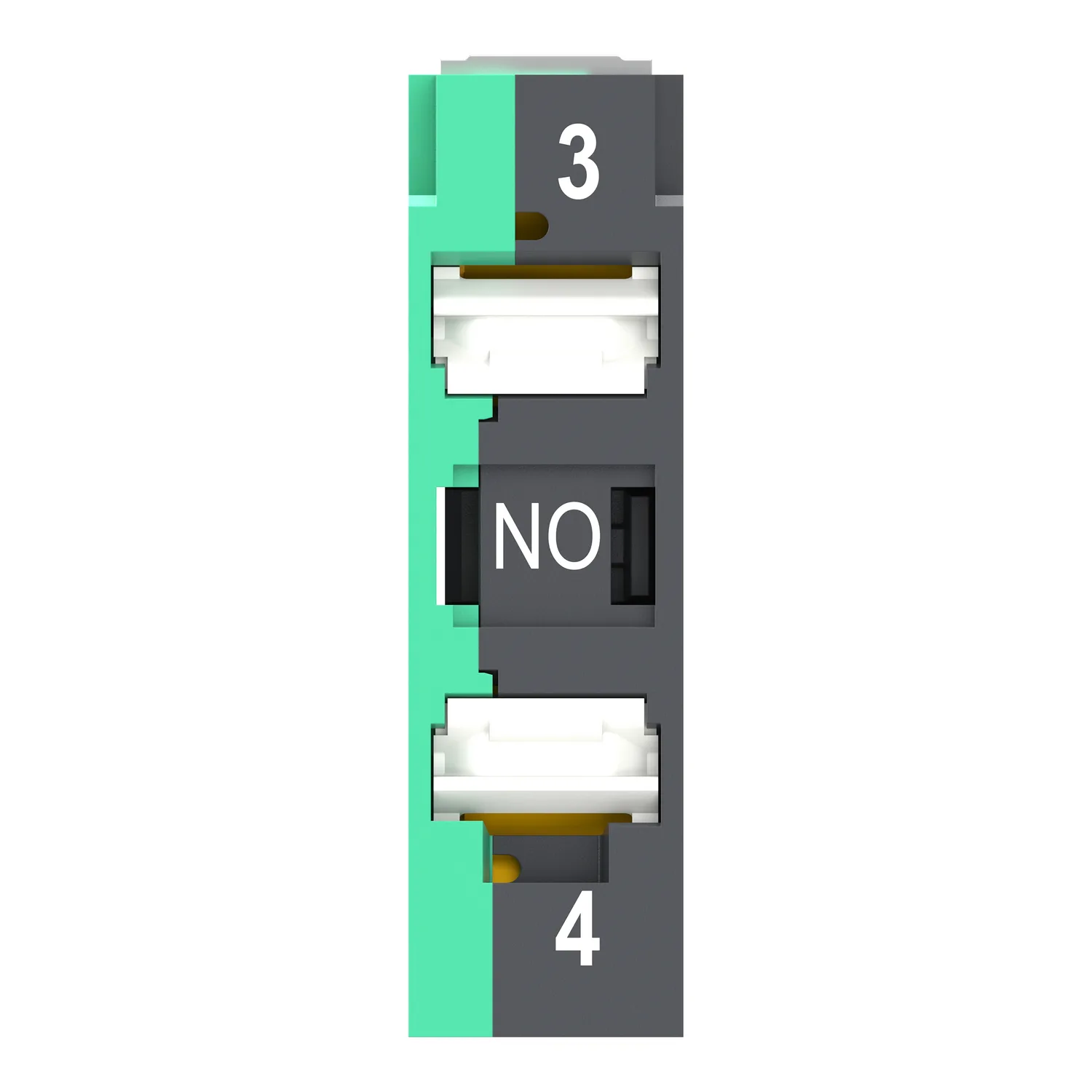

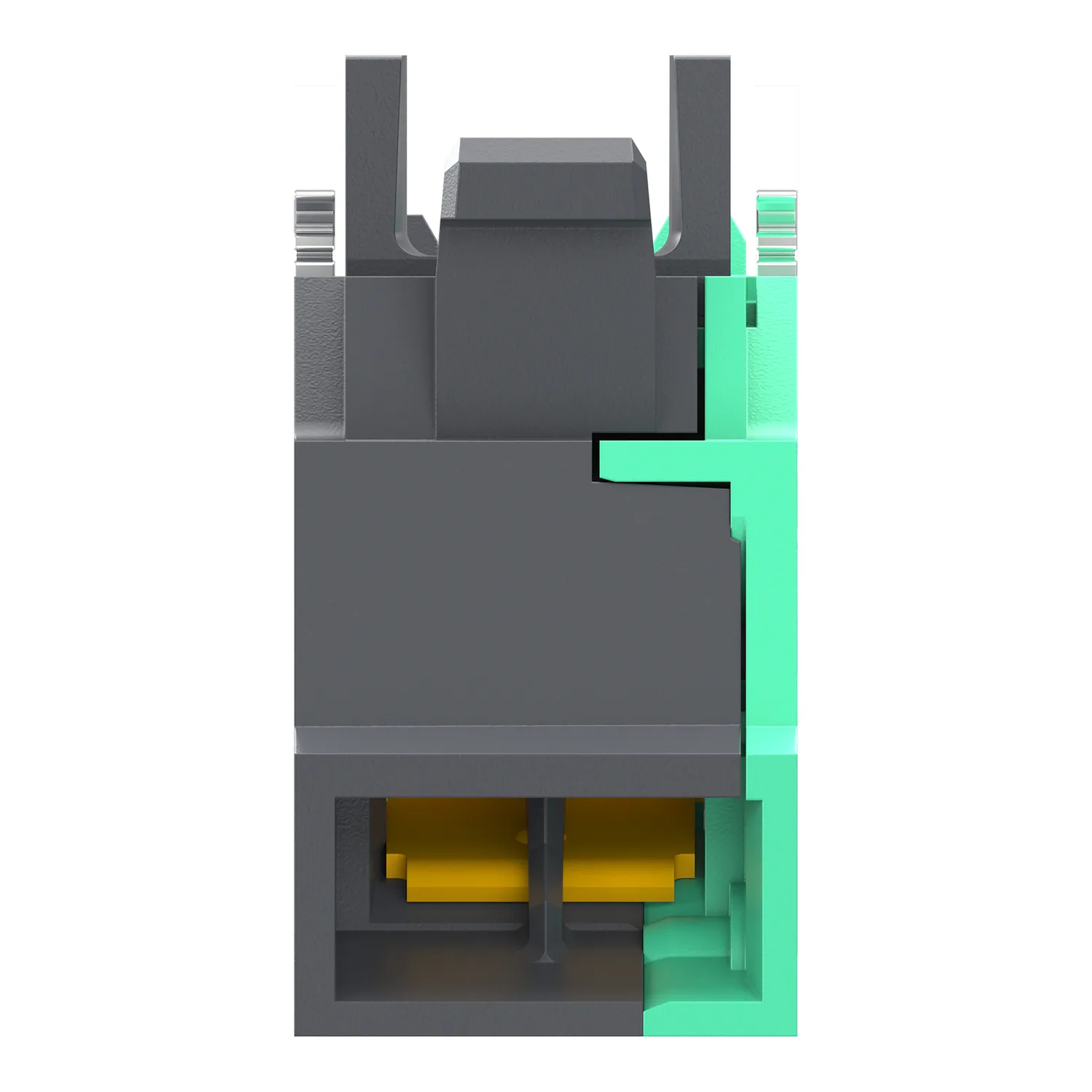

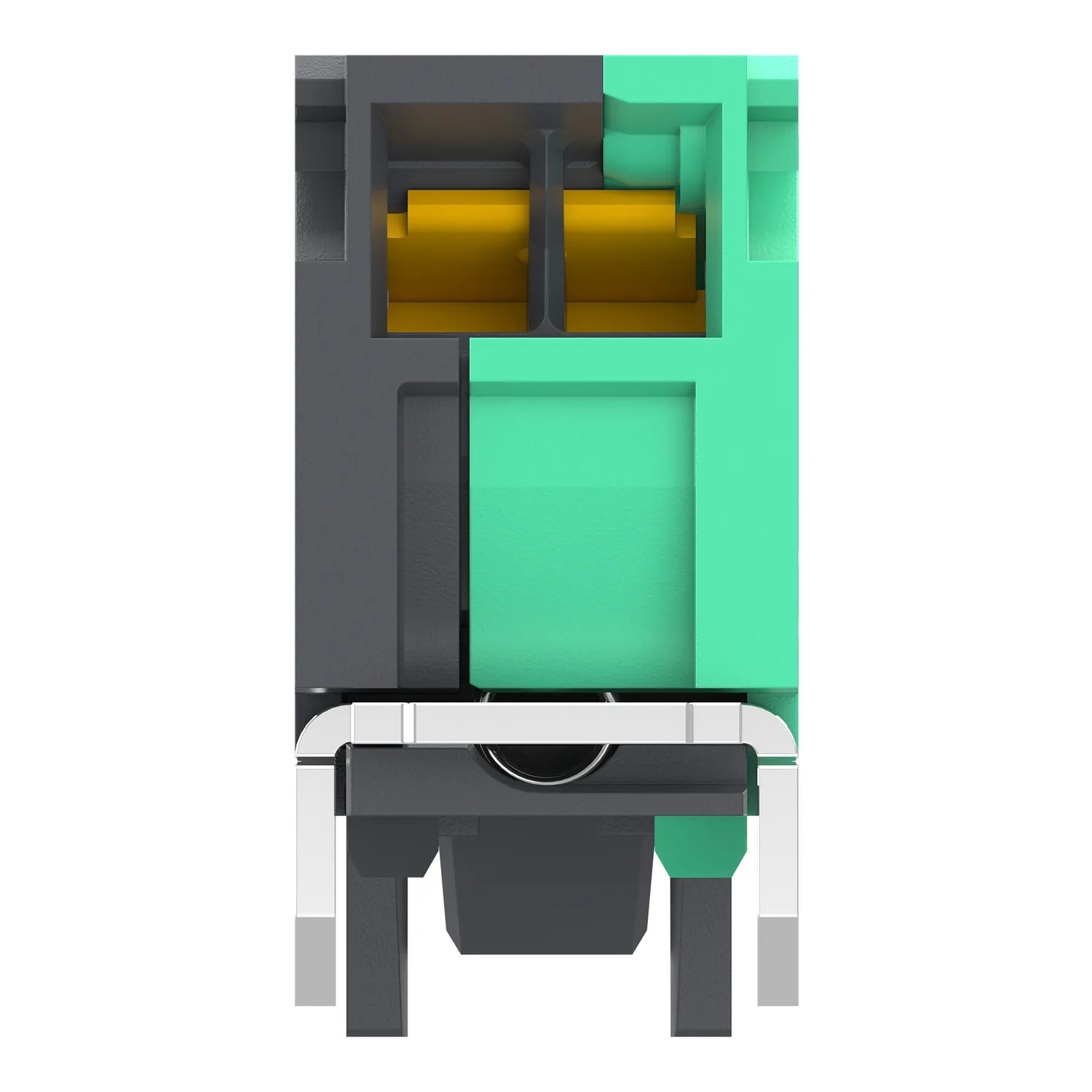

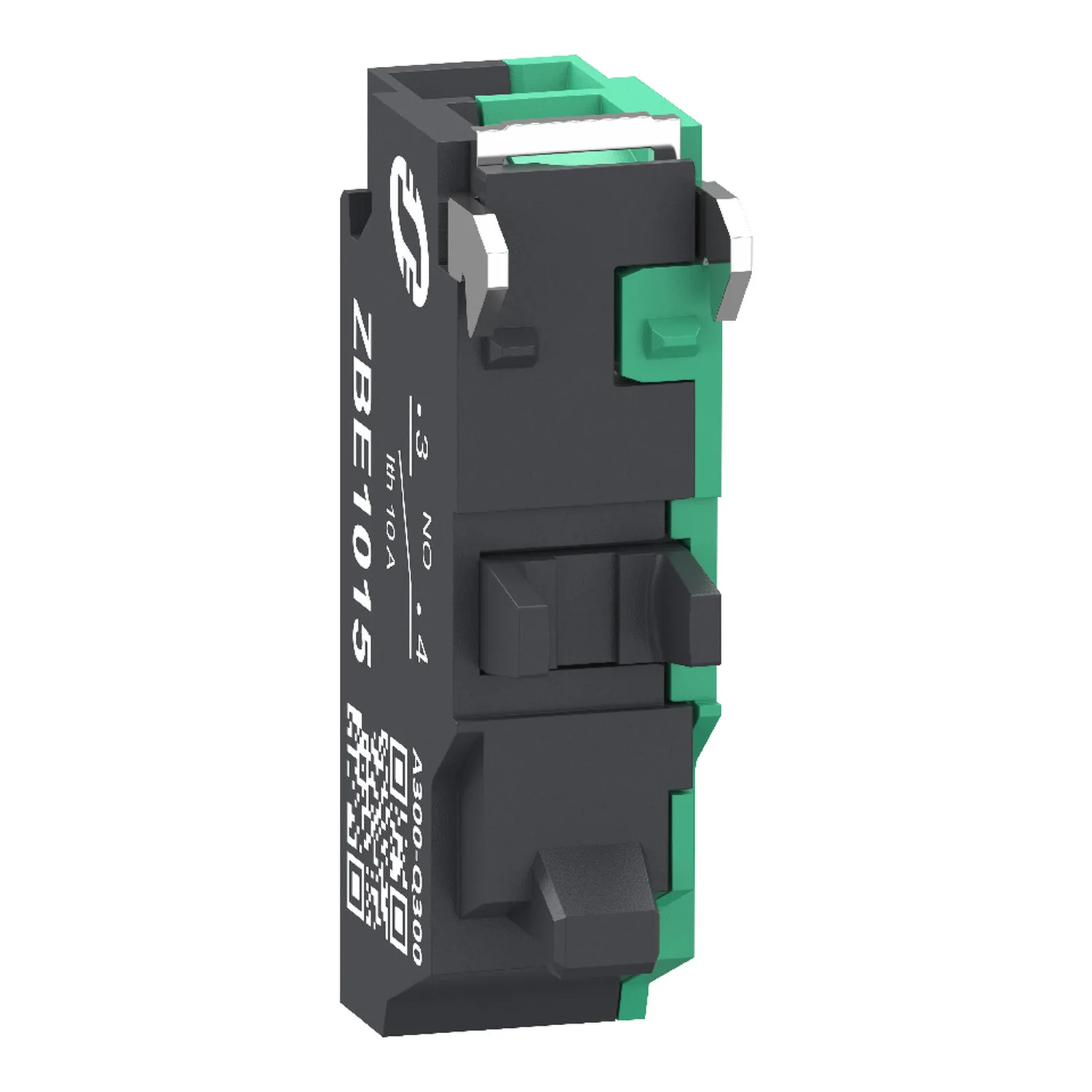

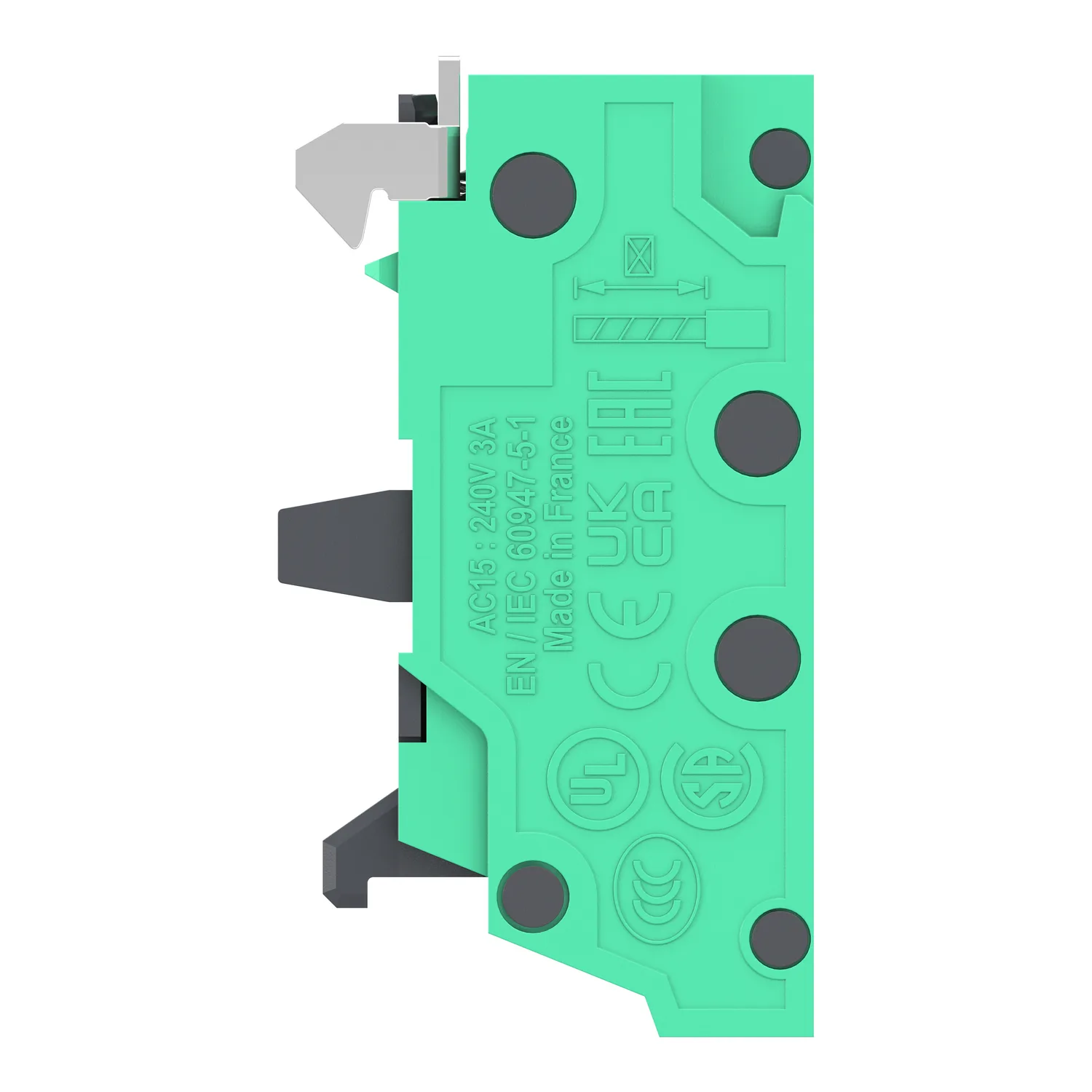

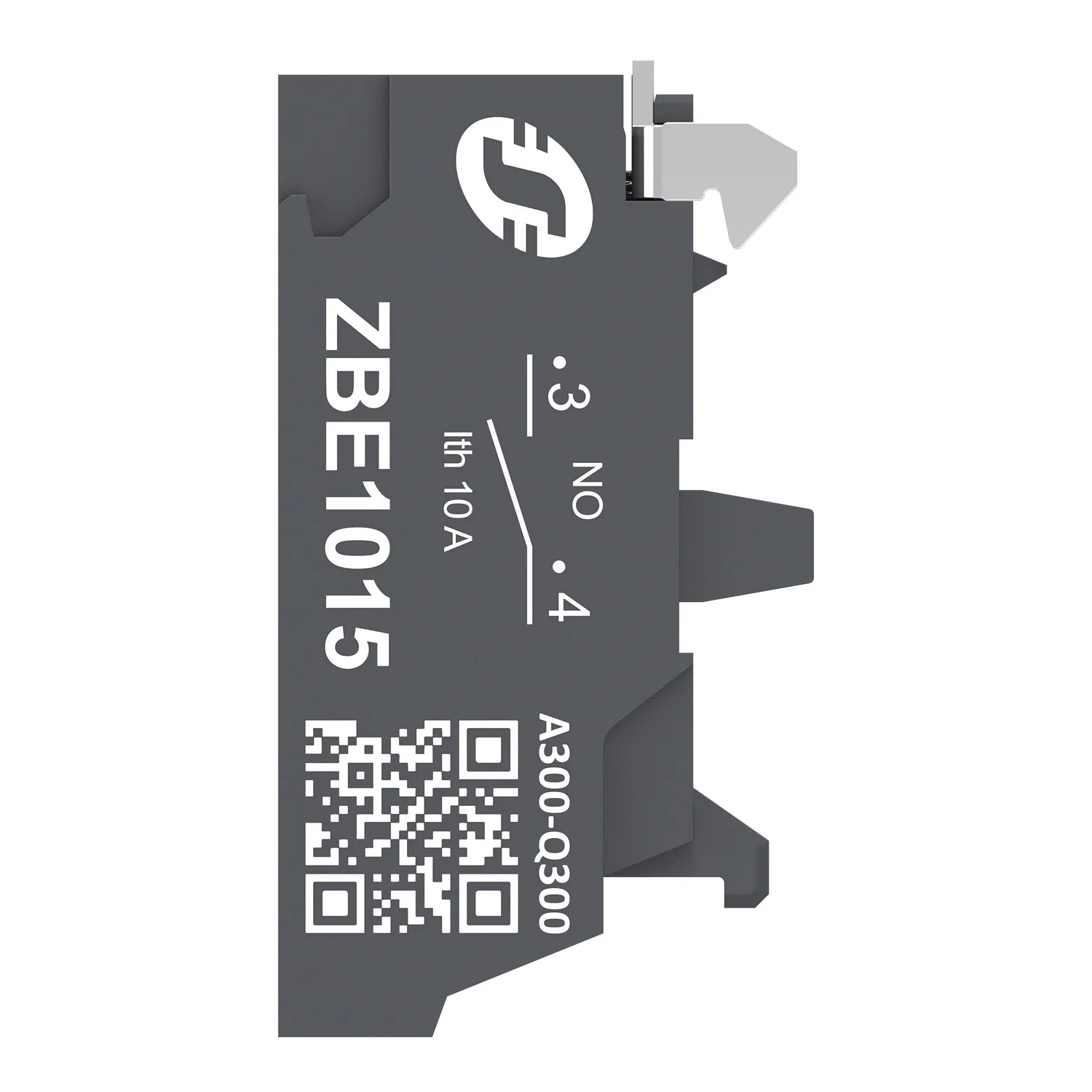

ZBE1015 - Kompakt Kontak Bloğu 1NA
Schneider ZBE1015, Kompakt Kontak Bloğu 1NA. Kategori: Harmony XB4. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:ZBE1015
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:10,50 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Harmony XB5; Harmony XB4
- Ürün Ya Da Bileşen Tipi
- Kontak bloğu
- Ürün Grubu
- ZBE
- Bölünemez Miktar Başına Satış
- 5
Ürün Açıklaması
- Bir klips düzeneği aracılığıyla XB5 komple buton ünitelerine ve selektör anahtarlarına kolayca monte edilir ve değiştirilir ve basit vidalı kelepçe bağlantılarıyla kontrol devrelerine bağlanır
- IP20 koruma indeksi sayesinde operatörleri canlı devrelerle beklenmedik temaslardan korur
- 6A yük altında 1 milyon döngü yüksek dayanıklılık, tesisatınızda daha az bakım gerektirir ve minimum hasara neden olur
- NO ve NC kontak bloğu tipleri için net renk şemasına sahiptir
- Titreşime dayanıklı vidalı kelepçe bağlantı terminalleri, yüksek titreşim direnci sağlayarak ürünü yüksek darbeli makineye uygun kurulum sağlar.
Başlıca Özellikler
- Hızlı ve kolay montaj ve demontaj
- Zorlu ortamlara dayanacak sağlamlık
- Çeşitli bağlantı türleri: vidalı kelepçe, konnektör, Faston konnektör veya yaylı terminal
- Operatör başlığı ile mükemmel mekanik bağlantı
- Genel amaçlar veya özel uygulamalar için çok çeşitli kontak blokları (düşük akım, standart)
Teknik Özellikler
Ana9
| Ürün Serisi | Harmony XB5; Harmony XB4 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Kontak bloğu |
| Ürün Grubu | ZBE |
| Bölünemez Miktar Başına Satış | 5 |
| IP Koruma Derecesi | IP20 'e uygunIEC 60529 |
| Kontak İşlemi | Yavaş kesen |
| Kontak Bloğu Tipi | Tek |
| Kontak Kullanımı | Standart kontaklar |
| Bağlantılar - Terminaller | Itme, <= 2 x 1,5 mm² with wire end ferrule 'e uygunIEC 60947-1; Itme, >= 1 x 0.34 mm² without wire end ferrule 'e uygunIEC 60947-1 |
Tamamlayıcı17
| CAD Genel Genişliği | 34,3 mm |
|---|---|
| CAD Genel Yüksekliği | 14,8 mm |
| CAD Genel Derinliği | 9,8 mm |
| Ürün Ağırlığı | 0,005 kg |
| Kontak Tipi Ve Düzenleme | 1 NA |
| Pozitif Açıklık | Olmadan |
| Çalışma Hareketi | 2,05 mm (Elektrik durumu değişimi YOK); 4,3 mm (toplam hareket) |
| Çalışma Gücü | 2,45 N Elektrik durumu değişimi YOK |
| Mekanik Dayanıklılık | 10000000 cycles |
| Kontak Malzemesi | Gümüş alaşım (Ag/Ni) |
| Kisa Devre Korumasi | 10 A kartuş sigortası tip gG 'e uygunIEC 60947-5-1 |
| [Ith] Klasik Açık Hava Termik Akımı | 10 A 'e uygunIEC 60947-5-1 |
| [Ui] Nominal Yalıtım Voltajı | 300 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 4 kV 'e uygunIEC 60947-1 |
| [Ie] Nominal Çalışma Akımı | 6 A -de 120 V, AC-15, A300 'e uygunIEC 60947-5-1; 3 A -de 240 V, AC-15, A300 'e uygunIEC 60947-5-1; 0,55 A -de 125 V, DC-13, Q300 'e uygunIEC 60947-5-1; 0,27 A -de 250 V, DC-13, Q300 'e uygunIEC 60947-5-1 |
| Bloğun Montajı | Ön montaj |
| Cihaz Sunumu | Temel elaman |
Ortam7
| Koruyucu Bakım | TH |
|---|---|
| Depolama Ortam Koşulları | -40…70 °C |
| Nominal Çalışma Ortam Sıcaklığı | -40…70 °C |
| Standartlar | IEC 60947-1; IEC 60947-5-1; IEC 60947-5-4; IEC 60947-5-5; UL 60947-1; UL 60947-5-1; UL 60947-5-5; UL 1059; UL 486E; CSA C22.2 No 60947-1; CSA C22.2 No 60947-5-1; CSA C22.2 No 158; CSA C22.2 No 65; IACS E10 |
| Ürün Sertifikaları | EAC; IECEE CB Şeması; CCC; UL; CSA |
| Titreşim Direnci | 5 gn (f= 10…500 Hz) conforming to IEC 60068-2-6; 25 mm peak to peak (f= 2…10 Hz) conforming to IEC 60068-2-6 |
| Darbe Dayanımı | 25 gn (süre = 6 ms) için 1000 shocks on each axis 'e uygunIEC 60068-2-27; 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27; 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 1,100 cm |
| Package 1 Width | 2,000 cm |
| Package 1 Length | 3,500 cm |
| Paket Ağırlığı (Lbs) | 5,000 g |
| Unit Type Of Package 2 | BB1 |
| Number Of Units İn Package 2 | 5 |
| Package 2 Height | 3,500 cm |
| Package 2 Width | 4,500 cm |
| Package 2 Length | 5,500 cm |
| Package 2 Weight | 30,000 g |
| Unit Type Of Package 3 | S02 |
| Number Of Units İn Package 3 | 500 |
| Package 3 Height | 15,000 cm |
| Package 3 Width | 30,000 cm |
| Package 3 Length | 40,000 cm |
| Package 3 Weight | 3,292 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
