Schneider

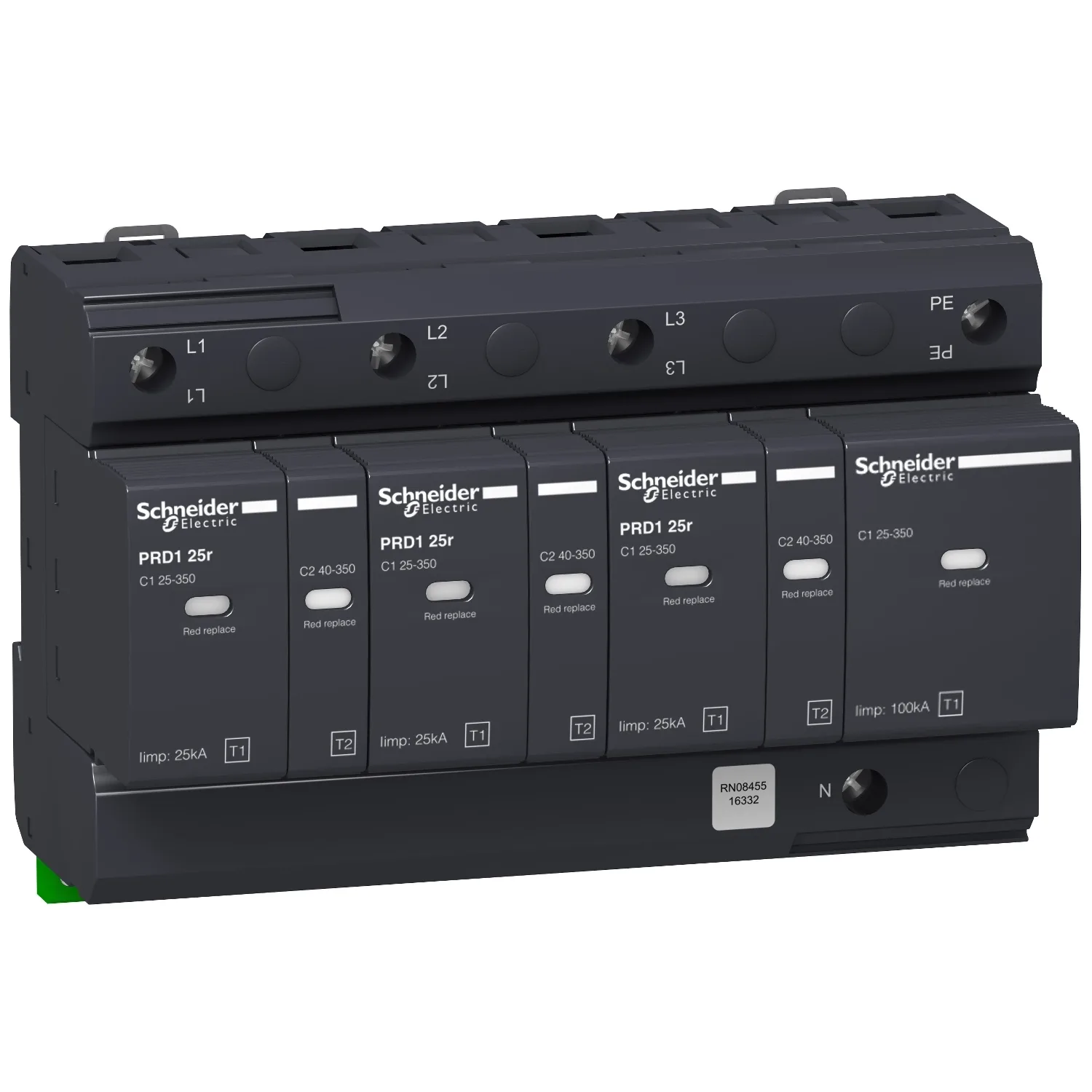

Kombiableiter PRD1 25R 3P+N TYP1+2, Uc 350V
Schneider 16332, Kombiableiter PRD1 25R 3P+N TYP1+2, Uc 350V. Kategorie: Modular Surge Arrester: iPRF1 12,5r & PRD1. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:16332
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:1,246.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- PRD1
- Produktbereich
- Acti9
- Produktname
- Acti9 PRD1
- Produkt- Oder Komponententyp
- Überspannungsableiter mit steckbarem Modul
Produktbeschreibung
Kombiableiter PRD1 25r. 3-polig+N, Überspannungsableiterklasse Typ1+2, Nennableitstoßstrom 25kA, höchste Dauerspannung (Uc) 350V, Nennspannung (Un) 230/400V. Überspannungsschutz von Niederspannungsanlagen. Typ 1+2 bietet zusätzlich Schutz gegen transiente Überspannungen. Die Installation erfolgt im Einspeisepunkt der Anlage. Ableiter der Serie PRD1 25r und PRD1 Master verfügen über steckbare Schutzmodule. Der Kombiableiter PRD1 25R erfüllt folgende Normen- IEC 61643-1 und EN 61643-11.
Hauptmerkmale
- Schutz elektrischer Anlagen vor direkten Blitzeinschlägen
- Kombinierter Überspannungsableiter Typ 1+2 25kA nach IEC 61643-11:2011/2012
- Geeignet für TT- und TN-S-Erdungssystemen mit erhöhten Risiko für Kurzschlussfehlerströmen
- Leicht austauschbare und steckbare Patronen mit Vibrationsschutz
- Installierbar mit vorgeschalteter Sicherung oder Leistungsschalter
Technische Daten
Hauptmerkmale14
| Baureihe | PRD1 |
|---|---|
| Produktbereich | Acti9 |
| Produktname | Acti9 PRD1 |
| Produkt- Oder Komponententyp | Überspannungsableiter mit steckbarem Modul |
| Kurzbezeichnung Des Geräts | PRD1 25r |
| Geräteanwendung | Verteilung |
| Normen | EN 61643-11:2012; IEC 61643-11:2011 |
| Produktzertifizierungen | CE |
| Konformitätskennzeichen | KEMA-KEUR |
| Beschreibung Der Pole | 3P + N |
| Fernmeldekontakt | Mit |
| Zusammensetzung Der Signalkontakte | 1 SD (1 W) |
| Typ Des Überspannungsableiters | Elektrisches Verteilungsnetzwerk |
| Erdungssystem | TN-S; TT |
Zusatzmerkmale25
| Typ Der Überspannungsableiter-Klasse | Typ 1 + 2 |
|---|---|
| Technologie Des Überspannungsableiters | Funkenstrecke; MOV |
| [Ue] Bemessungs-Betriebsspannung | 230/400 V AC (± 10 %) bei 50/60 Hz |
| [In] Nennableitstoßstrom | Gleichtakt: 100 kA (N/PE); Differentialbetrieb: 25 kA (L/N) |
| [Imax] Max. Ableitstoßstrom | Differentialbetrieb: 40 kA L/N |
| [Iimp] Blitzstoßstrom | Gleichtakt: 100 kA N/PE 50 A.s; Differentialbetrieb: 25 kA L/N 12,5 A.s |
| [Uc] Höchste Dauerspannung | Differentialbetrieb: 350 V L/N; Gleichtakt: 350 V N/PE |
| [Up] Schutzpegel | Gleichtakt 1,5 kV Typ 2 N/PE; Differentialbetrieb 1,5 kV Typ 2 L/N |
| [Ifi] Folgestrom | 25 kA Differentialbetrieb L/N; 0,1 kA Gleichtakt N/PE |
| [Isccr] Kurzschlussfestigkeit | 25 kA |
| Max. Netzseitiger Überstromschutz | Angeschlossene Sicherung gG 315 A up to Isc = 25 kA; Zugehöriger Trennschalter NSXm 100E TM-D up to Isc = 16 kA; Zugehöriger Trennschalter NSXm 100B TM-D up to Isc = 25 kA; Zugehöriger Trennschalter Compact NSX100B TM-D up to Isc = 25 kA |
| Signalkreisspannung | 1 A/250 V AC 50/60 Hz |
| Montagemodus | Aufsteckbar (DIN-Schiene) |
| 9-mm-Raster | 16 |
| Höhe | 90 mm |
| Breite | 142,8 mm |
| Tiefe | 70 mm |
| Produktgewicht | 1,43 kg |
| Farbe | Anthrazitgrau (RAL 7016) |
| Material | PBT (Polybutylenterephthalat) |
| Anschlüsse - Klemmen | Tunnelklemmen (Unterseite) 2,5…35 mm²; Tunnelklemmen (oben) 2,5…35 mm² |
| [M] Anzugsdrehmoment | 4,5 Nm |
| Impulsstrom | 25 kA |
| Kompatibilitätscode | PRD1_25r |
| Marktsegment | Kleingewerbe |
Montage5
| Schutzart (IK) | IK05 entspricht IEC 62262 |
|---|---|
| Relative Luftfeuchtigkeit | 5…90 % |
| Betriebshöhe | 2.000 m |
| Umgebungstemperatur Bei Betrieb | -25…60 °C |
| Umgebungstemperatur Bei Lagerung | -40…80 °C |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 9 cm |
| VPE 1 Breite | 14 cm |
| VPE 1 Länge | 18,8 cm |
| Verpackungsgewicht (Lbs) | 1,282 kg |
| VPE 2 Art | S03 |
| VPE 2 Menge | 7 |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 9,555 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 56 |
| VPE 3 Höhe | 45 cm |
| VPE 3 Breite | 80 cm |
| VPE 3 Länge | 120 cm |
| VPE 3 Gewicht | 87,44 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
