56163 - RH21M 220/240 V AC 50/60/400 Hz MIT MANUELLER FEHLERQUITTUNG

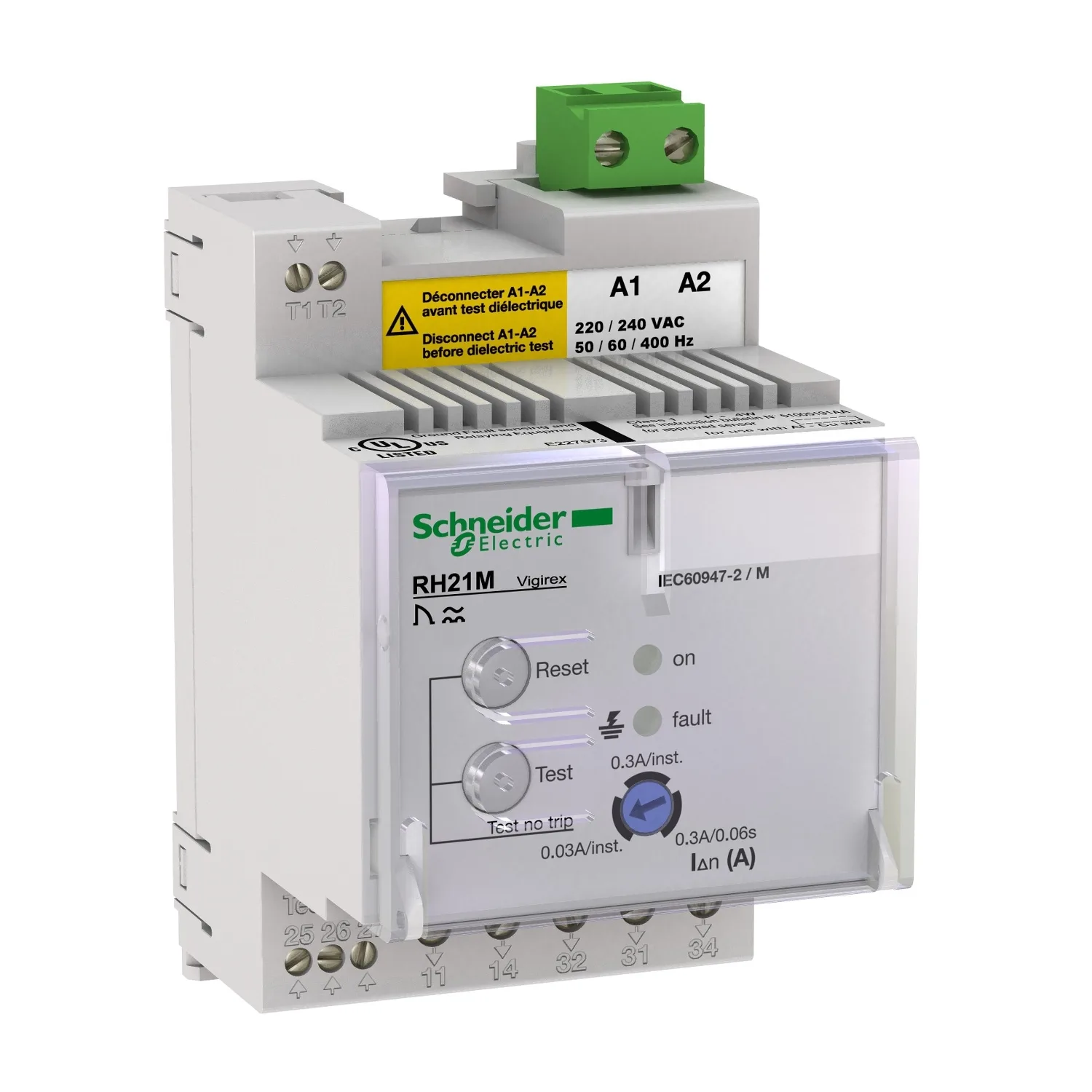

Schneider 56163, RH21M 220/240 V AC 50/60/400 Hz MIT MANUELLER FEHLERQUITTUNG. Kategorie: "VigiPacT". Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:56163
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:362.00 EUR (Request a quote)
Wichtige Eigenschaften
- Serie
- VigiPacT
- Produktgruppe
- RH21M
- Produkt- Oder Komponententyp
- Fehlerstromschutzrelais
- Relaisanwendung
- Schutzrelais
Produktbeschreibung
VigiPacT RH21M ist ein DIN-Hutschienen-Fehlerstromschutzrelais. Es schützt Personen vor direktem oder indirektem Kontakt, vor Brandgefahren und Motoren. Es misst den Erdschlussstrom in einer elektrischen Anlage über seinen angeschlossenen Wandler. Es öffnet den entsprechenden Leistungsschalter, wenn der eingestellte Ansprechfehlerstrom überschritten wird. Die Betriebsversorgungsspannung beträgt 220/240 V AC 50/60 Hz. Die Betriebsversorgungsspannung beträgt 220/240 V AC 50/60 Hz. Es gehört zur Fehlerstromschutzklasse Typ A. Die Stromempfindlichkeit (IDn) ist mit 2 Schwellenwerten von 30 mA und 300 mA wählbar. Die Zeitverzögerung (Dt) ist für 30 mA unverzögert und für 300 mA als unverzögert oder 0,06 s wählbar. Die überwachte Netzspannung beträgt bis zu 1000 V AC 50/60/400 Hz. Nach Behebung des Fehlers ist eine lokale manuelle Rückstellung erforderlich. Die überwachte Netzspannung beträgt bis zu 1000 V AC 50/60/400 Hz. Es wird auf einer DIN-Hutschiene im Schaltschrank montiert und hat die Schutzart IP40. Es muss mit einem kompatiblen Schneider Electric Typ-A-Wandler oder Rechtecksensor kombiniert werden.
Hauptmerkmale
- VigiPacT-Relais koordinieren mit ComPacT-Leistungsschaltern (schließen innerhalb von 40 ms)
- Kontinuierliche Überwachung der Stromversorgung, der Relais-/Wandlerverbindung und der internen Elektronik
- Verstärkte Isolierung der VigiPacT-Relais (Überspannungskategorie IV)
- Zugriff auf Einstellungen geschützt durch eine plombierbare Abdeckung oder ein Passwort
- Green Premium-zertifizierte Produkte, RoHS- und REACH-konform
Technische Daten
| Serie | VigiPacT |
|---|---|
| Produktgruppe | RH21M |
| Produkt- Oder Komponententyp | Fehlerstromschutzrelais |
| Relaisanwendung | Schutzrelais |
| Montagehalterung | DIN-Schiene |
| Fehlerstromschutzklasse | Typ A |
| Art Der Einstellung | Selektiv |
| Einstellungsart Der Fehlerstromempfindlichkeit | Einstellbar 2 Einstellungen |
| Earth-leakage Sensitivity | 0,03 A; 0,3 A |
| Earth-leakage Time Delay | Sofort für 0,03 A; Sofort für 0,3 A; Fest 0,06 s für 0,3 A |
| Current Sensors Compatibility | VigiPacT TOA Fehlerstromsensor; VigiPacT A Fehlerstromsensor; VigiPacT L Fehlerstromsensor |
| [Ithe] Konventioneller Thermischer Strom | 8 A |
| Mindestlast | 10 mA bei 12 V |
| [Us] Nennversorgungsspannung | 220...240 V AC 50/60 Hz % 55...110 |
| Leistungsaufnahme | 4 VA |
| Monitored Distribution System | 1000 V - AC bei 50/60 Hz (maximal); 1000 V - AC bei 400 Hz (maximal) |
| Erdungssystem | IT; TT; TN-S |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 8 kV |
| Rückstellung | Manuelle Rückstellung |
| Testfunktion | Lokal; Fernprüfung |
| Überwachung | Elektronisch (kontinuierlich); Stromversorgung (kontinuierlich); Relais/Sensor-Verbindung (kontinuierlich) |
| Art Der Messung | Interne Messung des Erdschlussstroms, Bereich: % 80...100 |
| Manipulationssicherheit Der Einstellungen | Geschützt durch plombierbare Abdeckung |
| Anschlüsse - Klemmen | Hilfsstromversorgung: Klemmenblock Kabel 0,2…2,5 mm² flexibel AWG 24...AWG 12; Hilfsstromversorgung: Klemmenblock Kabel 0,2…2,5 mm² starr AWG 24...AWG 12; Hilfsstromversorgung: Klemmenblock Kabel 0,25…2,5 mm² flexibel AWG 24...AWG 12; Fehler: Schraubklemme Kabel 0,2…2,5 mm² flexibel AWG 24...AWG 12; Fehler: Schraubklemme Kabel 0,2…4 mm² starr AWG 24...AWG 12; Fehler: Schraubklemme |
| Abisolierlänge | Hilfsstromversorgung: 7 mm für oberen Anschluss; Fehler: 8 mm für unteren Anschluss; Relaistest und Fehlerrückstellung: 5 mm für unteren Anschluss; Sensor: 5 mm für oberen Anschluss; Spannungspräsenz: 8 mm für unteren Anschluss |
| Anzugsdrehmoment | Hilfsstromversorgung: 0,6 N.m oben; Fehler: 0,6 N.m unten; Relaistest und Fehlerrückstellung: 0,25 N.m unten; Sensor: 0,25 N.m oben; Spannungspräsenz: 0,6 N.m unten |
| 9 Mm Teilung | 6 |
| Standards | EN/IEC 60947-2 Anhang M; EN/IEC 60755; UL 1053; CAN/CSA C22.2 Nr. 144 |
| Breite | 54 mm |
| Höhe | 81 mm |
| Tiefe | 74 mm |
| Produktgewicht | 0,3 kg |
| IP-Schutzart | IP40 an der Vorderseite: konform zu EN/IEC 60529; IP30 an den Seitenteilen: konform zu EN/IEC 60529; IP20 an den Anschlussklemmen: konform zu EN/IEC 60529 |
| IK-Schutzart | IK07 konform zu EN 50102 |
| Mechanische Festigkeit | Feuerbeständigkeit gemäß IEC 60695-2-1; IK-Schutz 2 Joule: IK07 gemäß EN 50102; Vibrationen 13,2...100 Hz: 0,7 g; Vibrationen 2...13,2 Hz: +/- 1 mm |
| Überspannungskategorie | IV |
| Schutzklasse Gegen Elektrischen Schlag | Klasse II |
| Elektromagnetische Verträglichkeit | Leitungsgebundene und gestrahlte Emissionen: B gemäß CISPR 11; Immunitätstest gegen leitungsgeführte Hochfrequenz: 3 gemäß IEC 61000-4-6; Immunitätstest gegen elektrostatische Entladung: 4 gemäß IEC 61000-4-2; Hochenergie-leitungsgeführte Empfindlichkeit: 4 gemäß IEC 61000-4-5; Niedrigenergie-leitungsgeführte Empfindlichkeit: 4 gemäß IEC 61000-4-4; Strahlungsempfindlichkeit: 3 gemäß IEC 61000-4-3 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Verschmutzungsgrad | 3 gemäß IEC 60664-1 |
| Nennbetriebsumgebungstemperatur | -35…70 °C |
| Lagerbedingungen | -55…85 °C |
| Unit Type Of Package 1 | PCE |
| Anzahl Der Einheiten Im Paket 1 | 1 |
| Package 1 Height | 8,8 cm |
| Package 1 Width | 7,8 cm |
| Package 1 Length | 9,3 cm |
| Paketgewicht (Lbs) | 311,0 g |
| Unit Type Of Package 2 | S03 |
| Anzahl Der Einheiten Im Paket 2 | 36 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Paketgewicht 2 | 11,683 kg |
| Garantie (in Monaten) | 18 |
