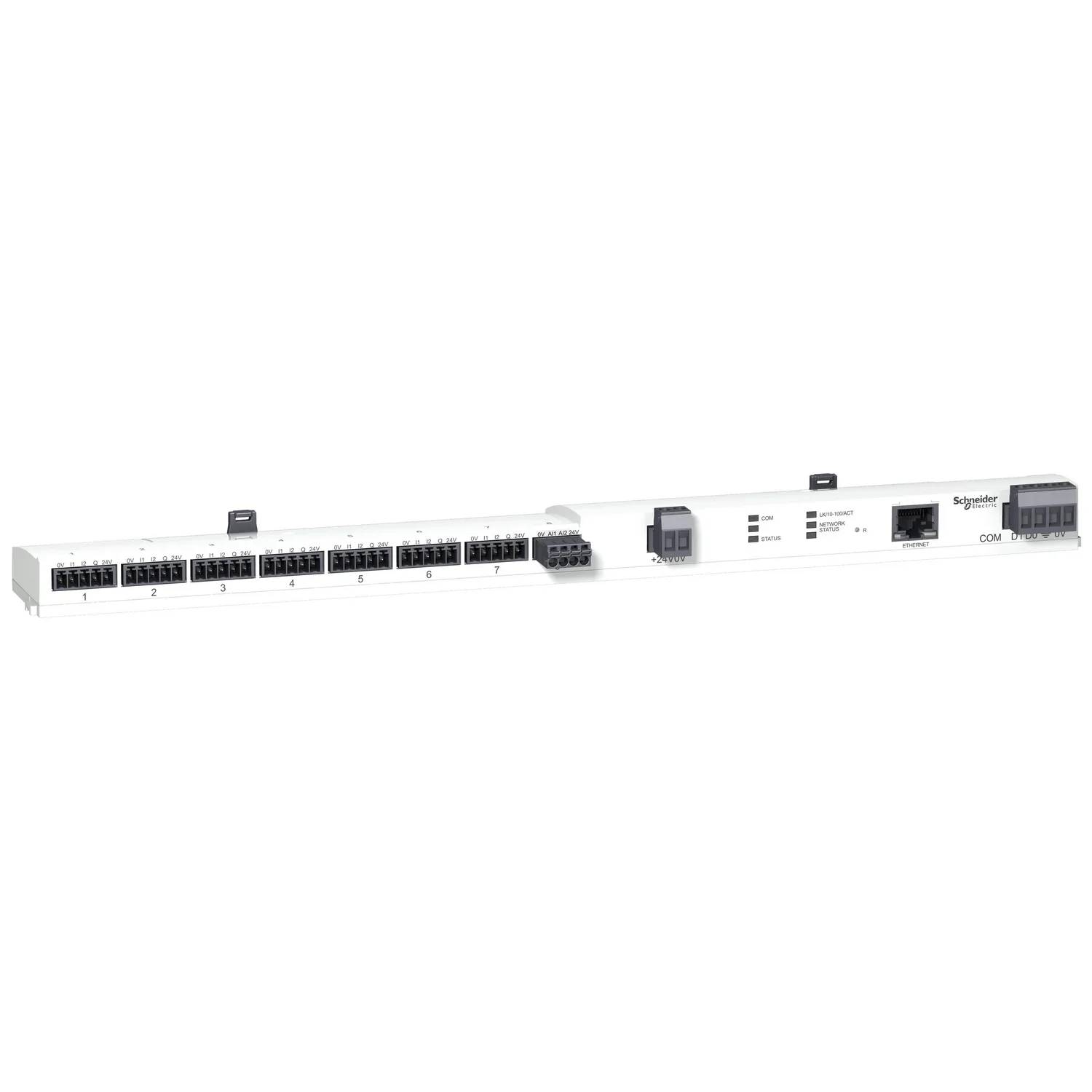

Schneider A9XMEA08, Acti 9 Smartlink, 11 Kanäle, Modbus TCP-Ethernet, E/A-Kommunikationsmodul. Kategorie: iDPN Vigi RCBO. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:A9XMEA08
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Baureihe
- Acti9
- Produktsortiment
- Acti9
- Produkt- Oder Komponententyp
- Smart-Kommunikationsmodul
- Produktname
- Acti9 Smartlink
Produktbeschreibung
Acti9 Smartlink - Modbus TCP/IP Kommunikations-E/A-Modul
Technische Daten
Hauptmerkmale14
| Baureihe | Acti9 |
|---|---|
| Produktsortiment | Acti9 |
| Produkt- Oder Komponententyp | Smart-Kommunikationsmodul |
| Produktname | Acti9 Smartlink |
| Kurzbezeichnung Des Geräts | Smartlink SI B Ethernet |
| Anwendungstyp | Laststeuerung; Überwachung des Leistungsschalterstatus; Grundlegende Energiemessung E; Verbesserte Lastüberwachung E, U, I, P, Pf |
| Maximale Anzahl An Angeschlossenen Geräten | Bis zu 7 verdrahtete Geräte |
| Kanalgruppen | 1 Gruppe aus 7 digitalen Kanälen; 1 Gruppe aus 1 analogen Kanal |
| Max. Versorgungsstrom | 1,5 A |
| [UH,nom] Bemessungsbetriebsspannung | 24 V DC ± 20 % |
| Konnektivität Mit Geräten | Analoger Eingang; Digitaler Eingang und Ausgang; Impulsausgangszähler |
| Kommunikationsdienst | Ethernet Modbus TCP/IP-Server; Webserver |
| Webserver | Kompatibel mit GMS-Controller; Eingebettete Webseite |
| Webdienste | Webseite |
Zusatzmerkmale30
| Anwendungspezifischer E/A | Impuls-Summenzähler; Pulswechselrichter |
|---|---|
| Schutzfunktionen | Kurzschlussschutz für Analogeingang; Gegen Verpolung für Hilfsspannungsversorgung; Gegen Verpolung für Eingang; Überspannung bei 33 V DC für Digitaler Ausgang |
| Störfestigkeit Gegen Unterbrechungen | 10 ms |
| Rückstellung | Werksreset auf Vorderseite |
| Eingangs-/Ausgangstyp | 2 Eingänge + 1 Ausgang pro digitalem Kanal; 2 Eingänge pro analogem Kanal |
| Eingangstyp | Strom für Analogeingang, 4 - 20 mA; Spannungswandlereingänge für Analogeingang, 0 - 10 V DC; Stromkörper für Digitaleingang, 24 V DC ± 20 % bei 2,5 mA |
| Max. Dauerstrom | 0,005 A für Digitaleingang |
| Absoluter Messfehler | +/- 1 % Skalenendwert für Analogeingang 12 Bits |
| Zeit Für Elektronisches Filtern | 2 ms for Digitaleingang von Zustand 0 bis Zustand 1; 2 ms for Analogeingang von Zustand 0 bis Zustand 1 |
| Ausgangstyp | Logik-Stromquelle: 24 V - DC - 100 mA |
| Maximaler Spannungsabfall | <1 V bei Status 1 Digitaler Ausgang |
| Einschaltstrom | 0,5 A für Digitaler Ausgang; 3 A für Netzteil |
| Lokale Signalisierung | Kommunikation: 1 LED (gelb); NS (Netzwerkstatus): 1 LED (grün, orange und rot); Kommunikation (LK/ACT 10/100): 1 LED (grün und gelb); Status: 1 LED (grün, orange und rot) |
| Typ Einstellung | Modbus-Adresse 01 - 247 für Adressengeber |
| Einbauposition | Horizontal und vertikal auf DIN-Schiene |
| Farbe | Weiß (RAL 9003) |
| Position Des Anschlusses | Frontseite |
| Anschlüsse - Klemmen | Federzugklemme Ti24 qty: 7 for Digitaler Eingang/Ausgang, separat zu bestellen; RJ45 Stecker qty: 1 for ETHERNET, separat zu bestellen; Steckverbinder qty: 1 for Versorgungsstromkreis; Steckverbinder qty: 1 for Kommunikationsbus; Steckverbinder qty: 1 for Analogeingang |
| Klemmverbindungskapazität | 2 x 0,25 mm² für Twisted-Pair-Kabel (geschirmt), flexibel mit Kabelende für Kommunikationsbus; 2 x 0,25 mm² für Twisted-Pair-Kabel (geschirmt), flexibel ohne Kabelende für Kommunikationsbus; 2 x 0,25 mm² für Twisted-Pair-Kabel (geschirmt), fest mit Kabelende für Kommunikationsbus; 2 x 0,25 mm² für Twisted-Pair-Kabel (geschirmt), fest ohne Kabelende für Kommunikationsbus; 2 x 0,25-2 x 1,5 mm² für T |
| Drahtabisolierungslänge | Steuerung: 10 mm; Versorgungsstromkreis: 7 mm; Analogeingang: 7 mm; Kommunikationsbus: 7 mm |
| Kommunikationsnetztyp | RS485 Modbus RTU Master SUB-D 9 9,6 - 19,2 kbauds; Ethernet Modbus TCP/IP Server RJ45 10/100 Mbit/s |
| 9 Mm Polmittenabstand | 0 nützlich |
| Höhe | 22,5 mm |
| Breite | 359 mm |
| Tiefe | 42 mm |
| Produktgewicht | 180 g |
| Geliefertes Zubehör | Satz à 1 Stück Stecker; Satz à 1 Stück Busverbinder; Satz à 1 Stück Netzstecker; Satz à 2 Verriegelungsclips |
| Kompatible Produktfamilie | Acti 9 iTL Zusatzausrüstung; Acti 9 RCA iC60 Ti24 Stecker; Linergy Linergy FM; Acti 9 iOF+SD 24; Acti 9 iACT24; Acti 9 iATL24; PowerLogic Impulsausgangszähler; PowerLogic Modbus-Zähler; Acti 9 Acti9 iCT Zusatzausrüstung; Acti 9 Acti9 iC60; Acti 9 Acti9 iID; Acti 9 Acti9 iSW-NA; Acti 9 Acti9 iDPN Vigi; Acti 9 Acti9 C40; Multi 9 Multi9 C60; Acti 9 Acti9 DT40; Acti 9 Acti9 DT60; Acti 9 Acti 9 I-NA; A |
| Inbetriebnahme-Schnittstelle | Acti 9 Smart-Test; Webseite |
| Kompatibilitätscode | Acti 9 Smartlink IP |
Montage12
| Schutzart (IP) | IP20 |
|---|---|
| Verschmutzungsgrad | 3 |
| Elektromagnetische Verträglichkeit | Widerstandsfähigkeit gegen elektrostatische Entladung (Luftaustritt), 8 kV, conforming to IEC 61000-4-2; Widerstandsfähigkeit gegen elektrostatische Entladung (Kontaktentladung), 4 kV, conforming to IEC 61000-4-2; Beständigkeit gegenüber ausgestrahlten Magnetfeldern (80 MHz - 3 GHz), 10 V/m, conforming to IEC 61000-4-3; Netzteil: Festigkeit gegen Störimpuls (5 - 100 kHz), 2 kV, conforming to IEC 6 |
| Umgebungseigenschaften | Korrosiv 3C2 entspricht IEC 60721-3-3; Salznebel 2 entspricht IEC 60068-2-52 |
| Vibrationsfestigkeit | 1 Gn, Amplitude = 3,5 mm (f = 5…300 Hz)10 Zyklen entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 15 Gn für 11 ms entspricht IEC 60068-2-27 |
| Feuerbeständigkeit | Andere Bauteile: 650 °C ( 30 s ) entspricht IEC 60695-2-10; Auf Anschlussklemmen: 960 °C ( 30 s ) entspricht IEC 60695-2-10 |
| Tropentauglichkeit | 2 |
| Relative Luftfeuchtigkeit | 93 % bei 40 °C |
| Aufstellungshöhe | 0 - 2.000 m |
| Umgebungstemperatur Bei Betrieb | -25…60 °C |
| Umgebungstemperatur Bei Lagerung | -40…80 °C |
Verpackungseinheiten2
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
