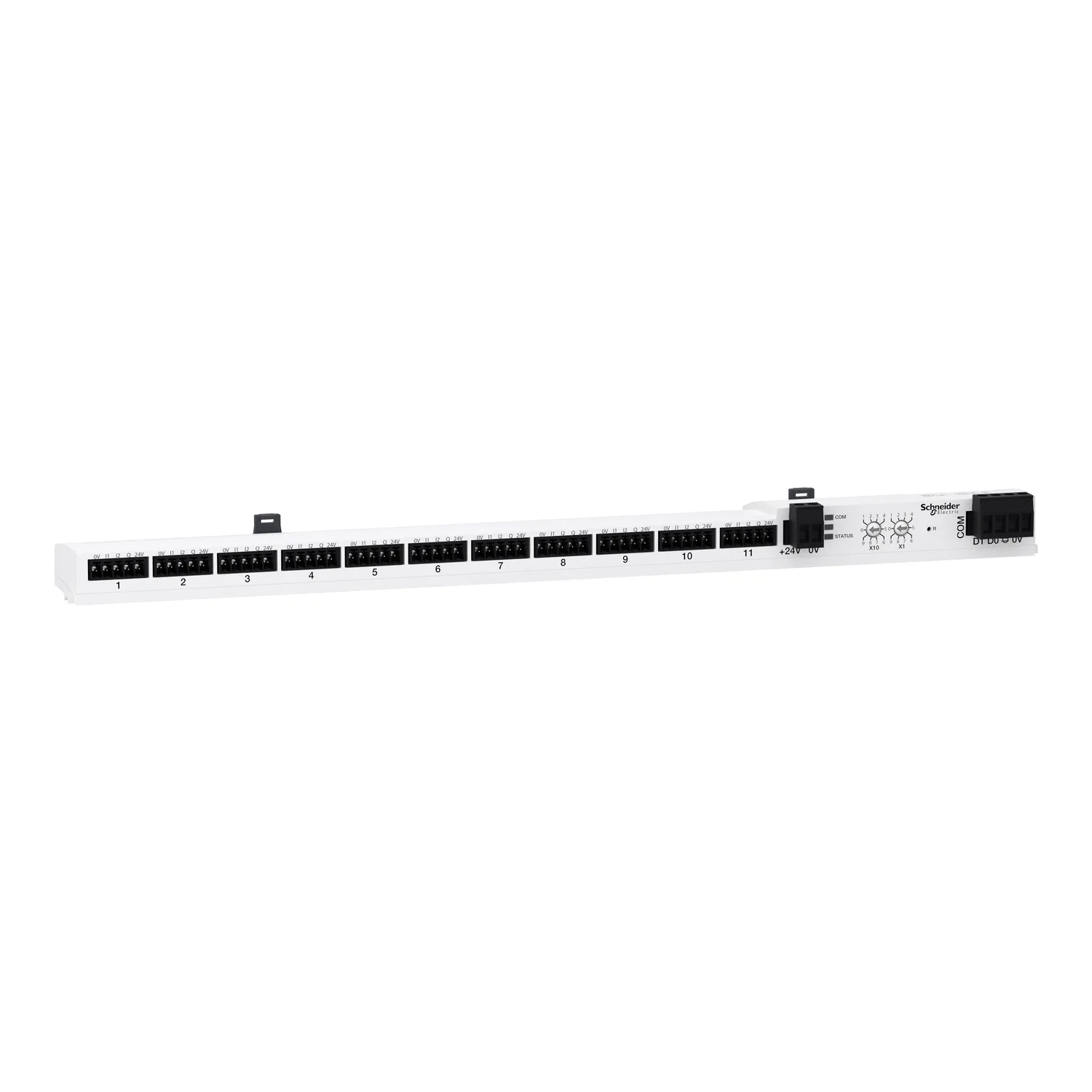

Acti 9 Smartlink, 11 Kanäle, Modbus RS485, E/A-Kommunikationsmodul
Schneider A9XMSB11, Acti 9 Smartlink, 11 Kanäle, Modbus RS485, E/A-Kommunikationsmodul. Kategorie: Acti9 Smartlink. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:A9XMSB11
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:463.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Acti9
- Produktsortiment
- EcoStruxure
- Produkt- Oder Komponententyp
- Smart-Kommunikationsmodul
- Produktname
- EcoStruxure I/O Smart Link
Produktbeschreibung
Dieses Acti 9 SmartLink Modbus Slave ist ein intelligentes Kommunikationsmodul mit 11 Kanälen. Es kommuniziert mit den Hilfsschaltern iACT24 für iCT Schütze, iATL24 für iTL Stromstoßschalter, iOF+SD24 für iC60, iID, ARA, RCA & iSW-NA. Es muss über den Modbus RS485-Anschluss mit einem Master SmartLink SI B verbunden werden. Es wird verwendet, um Daten von Acti 9 Geräten über den Ethernet-Anschluss an eine SPS oder ein Netzwerküberwachungssystem zu übertragen. Es kommuniziert auch mit OF+SD24 für C60, C120, DPN, ID & C60H-DC, Ti24 für RCA iC60 & Reflex iC60. Es wird mit 1 Stromversorgungsstecker 24VDC, 2 Schrauben für die Montage auf Linergy FM80 geliefert. Die Verbindung ist eine serielle Modbus, RTU, RS485-Verbindung. Die Übertragungsrate ist von 9600 bis 19200 Baud selbstanpassend. Der Modbus-Adressierungsbereich reicht von 1 bis 99. Es handelt sich um einen 4-poligen Busstecker. Es ist eine Steckverbindung. Die maximale Buslänge beträgt 1000m. Die maximale Kabellänge beträgt 500m. Die Versorgungsspannung beträgt 24VDC +/- 10%. Der maximale Eingangsstrom beträgt 1,5A. Der maximale Einschaltstrom beträgt 3A. Die Schutzart ist IP20. Der Verschmutzungsgrad ist 3. Es entspricht der RoHS-Richtlinie. Die Speichersicherungsdauer beträgt 10 Jahre. Die Abmessungen betragen (B) 359mm x (H) 23mm x (T) 42mm. Das Gewicht beträgt 195g. Die Betriebstemperatur beträgt -25°C bis +60°C und nur +50°C bei vertikaler Montage. Die Lagertemperatur beträgt -40°C bis +80°C. Dieses Produkt entspricht der Norm IEC/EN 61131-2.
Hauptmerkmale
- Übertragung von durch Schaltgerätekombinationen gesammelten Daten
- Lastüberwachung
- Alarmmanagement bei Schwellenwerten
- Platzersparnis und vereinfachte Verdrahtung
Technische Daten
Hauptmerkmale13
| Baureihe | Acti9 |
|---|---|
| Produktsortiment | EcoStruxure |
| Produkt- Oder Komponententyp | Smart-Kommunikationsmodul |
| Produktname | EcoStruxure I/O Smart Link |
| Kurzbezeichnung Des Geräts | I/O Smart Link |
| Anwendungstyp | Laststeuerung; Überwachung des Leistungsschalterstatus; Grundlegende Energiemessung E |
| Maximale Anzahl An Angeschlossenen Geräten | Bis zu 11 verdrahtete Geräte |
| Kanalgruppen | 1 Gruppe aus 11 digitalen Kanälen |
| Max. Versorgungsstrom | 1,5 A |
| [UH,nom] Bemessungsbetriebsspannung | 24 V DC ± 20 % |
| Konnektivität Mit Geräten | Digitaler Eingang und Ausgang; Impulsausgangszähler |
| Kommunikationsdienst | Modbus server für RS485 |
| Webserver | Kompatibel mit GMS-Controller |
Zusatzmerkmale30
| Anwendungspezifischer E/A | Impuls-Summenzähler; Pulswechselrichter |
|---|---|
| Schutzfunktionen | Gegen Verpolung für Hilfsspannungsversorgung; Gegen Verpolung für Eingang; Überspannung bei 33 V DC für Digitaler Ausgang |
| Störfestigkeit Gegen Unterbrechungen | 10 ms |
| Rückstellung | Werksreset auf Vorderseite; Muffen-Drucktaste; By address encoder; By plug in, plug out the power supply |
| Eingangs-/Ausgangstyp | 2 Eingänge + 1 Ausgang pro digitalem Kanal |
| Eingangstyp | Stromkörper für Digitaleingang, 24 V DC ± 20 % bei 2,5 mA |
| Max. Dauerstrom | 5 mA für Digitaleingang |
| Zeit Für Elektronisches Filtern | 2 ms for Digitaleingang von Zustand 0 bis Zustand 1 |
| Ausgangstyp | Logik-Stromquelle: 24 V - DC - 100 mA |
| Maximaler Spannungsabfall | <1 V bei Status 1 Digitaler Ausgang |
| Einschaltstrom | 0,5 A für Digitaler Ausgang; 7 A für Netzteil |
| Lokale Signalisierung | Kommunikation: 1 LED (gelb); Status: 1 LED (grün, orange und rot) |
| Typ Einstellung | Modbus-Adresse 01 - 99 für Adressengeber; Rückstellung für Adressengeber; Rückstellung für Hilfsstromversorgung einstecken/ausstecken |
| Einbauposition | Horizontal und vertikal auf DIN-Schiene |
| Farbe | Weiß (RAL 9003) |
| Position Des Anschlusses | Frontseite |
| Anschlüsse - Klemmen | Federzugklemme Ti24 qty: 11 for Digitaler Eingang/Ausgang, separat zu bestellen; Steckverbinder qty: 1 for Versorgungsstromkreis; Steckverbinder qty: 1 for Kommunikationsbus |
| Klemmverbindungskapazität | 2 x 0,2 - 1,5 mm² für Twisted-Pair-Kabel (geschirmt), flexibel mit Kabelende für Kommunikationsbus; 2 x 0,2 - 1,5 mm² für Twisted-Pair-Kabel (geschirmt), flexibel ohne Kabelende für Kommunikationsbus; 2 x 0,2 - 1,5 mm² für Twisted-Pair-Kabel (geschirmt), fest mit Kabelende für Kommunikationsbus; 2 x 0,2 - 1,5 mm² für Twisted-Pair-Kabel (geschirmt), fest ohne Kabelende für Kommunikationsbus; 1 x 0, |
| Drahtabisolierungslänge | Steuerung: 10 mm; Versorgungsstromkreis: 7 mm; Kommunikationsbus: 7 mm |
| Kommunikationsnetztyp | RS485 Modbus RTU Client/Server SUB-D 9 4.800, 9.600, 19.200 BpS, 38,4 Kbit/s |
| 9 Mm Polmittenabstand | 0 nützlich |
| Höhe | 22,5 mm |
| Breite | 359 mm |
| Tiefe | 42 mm |
| Produktgewicht | 188 g |
| Geliefertes Zubehör | Satz à 1 Stück Busverbinder; Satz à 1 Stück Netzstecker; Satz à 2 Verriegelungsclips |
| Kompatible Produktfamilie | Acti 9 iTL Zusatzausrüstung; Linergy Linergy FM; Acti 9 iOF+SD 24; Acti 9 iACT24; Acti 9 iATL24; PowerLogic Impulsausgangszähler; Acti 9 RCA iC60; Acti 9 Acti9 iCT Zusatzausrüstung; Acti 9 Acti9 iC60; Acti 9 Acti9 iID; Acti 9 Acti9 iSW-NA; Acti 9 Acti9 iDPN Vigi; Acti 9 Acti9 C40; Multi 9 Multi9 C60; Acti 9 Acti9 DT40; Acti 9 Acti9 DT60; Acti 9 Acti 9 I-NA; Acti 9 Acti9 ITG40; Acti 9 Acti 9 iDPN; |
| Inbetriebnahme-Schnittstelle | Inbetriebnahme von EcoStruxure Power |
| Marktsegment | Gebäude; Kleingewerbe |
| Kompatibilitätscode | Acti 9 Smartlink |
Montage14
| Schutzart (IP) | IP20 |
|---|---|
| Schutzart (IK) | IK06 entspricht IEC 62262 |
| Verschmutzungsgrad | 3 |
| Elektromagnetische Verträglichkeit | Widerstandsfähigkeit gegen elektrostatische Entladung (Luftaustritt), Klasse B, 8 kV, conforming to IEC 61000-4-2; Widerstandsfähigkeit gegen elektrostatische Entladung (Kontaktentladung), Klasse B, 4 kV, conforming to IEC 61000-4-2; Beständigkeit gegenüber ausgestrahlten Magnetfeldern (80 MHz - 3 GHz), Klasse A, 10 V/m, conforming to IEC 61000-4-3; Netzteil: Beständigkeit gegenüber ausgestrahlten |
| Umgebungseigenschaften | Korrosiv 3C2 entspricht IEC 60721-3-3; Salznebel 2 entspricht IEC 60068-2-52 |
| Vibrationsfestigkeit | 1 Gn, Amplitude = 3,5 mm (f = 5…300 Hz)10 Zyklen entspricht EN/IEC 60068-2-6 |
| Stoßfestigkeit | 15 Gn für 11 ms entspricht IEC 60068-2-27 |
| Feuerbeständigkeit | Andere Bauteile: 650 °C ( 30 s ) entspricht IEC 60695-2-10; Auf Anschlussklemmen: 960 °C ( 30 s ) entspricht IEC 60695-2-10 |
| Tropentauglichkeit | 2 |
| Relative Luftfeuchtigkeit | 0…93 % bei 40 °C |
| Aufstellungshöhe | 0 - 2.000 m |
| Umgebungstemperatur Bei Betrieb | -25…60 °C |
| Umgebungstemperatur Bei Lagerung | -40…85 °C |
| Normen | IEC 61010-2-201; IEC 61010-1 |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 3,300 cm |
| VPE 1 Breite | 6,500 cm |
| VPE 1 Länge | 37,000 cm |
| Verpackungsgewicht (Lbs) | 242,000 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 32 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 8,200 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
