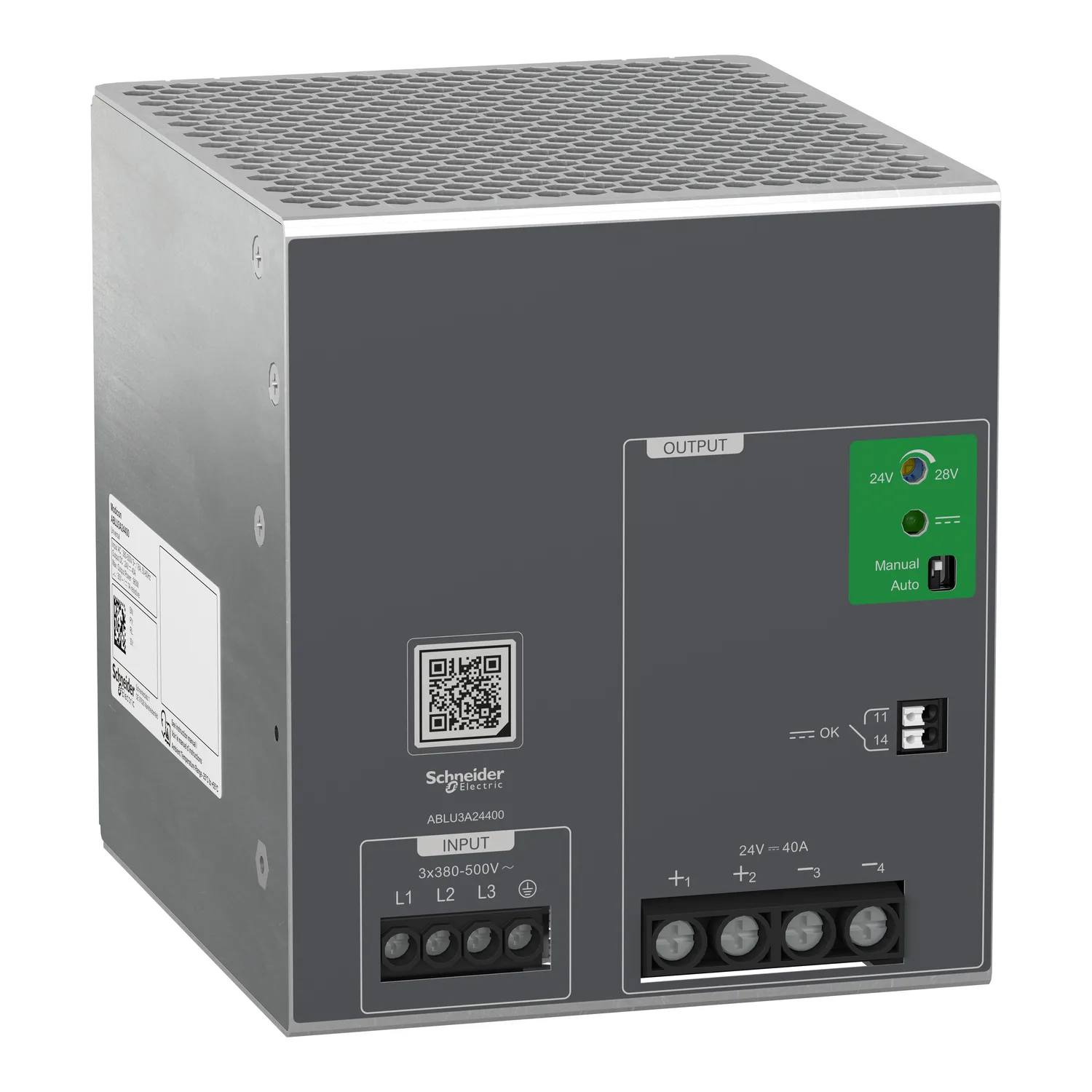

Spannungsversorgung, Modicon ABLU, Universal, getaktet, 380-500V AC, 3-phasig, 24V DC, 40A, 960W
Schneider ABLU3A24400, Spannungsversorgung, Modicon ABLU, Universal, getaktet, 380-500V AC, 3-phasig, 24V DC, 40A, 960W. Kategorie: Power supplies for industrial use, rail mounting. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:ABLU3A24400
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:1,150.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Modicon-Netzteil
- Produkt- Oder Komponententyp
- Netzteil
- Typ Der Stromversorgung
- Geregelter Schaltbetrieb
- Varianten-Option
- Universal
Produktbeschreibung

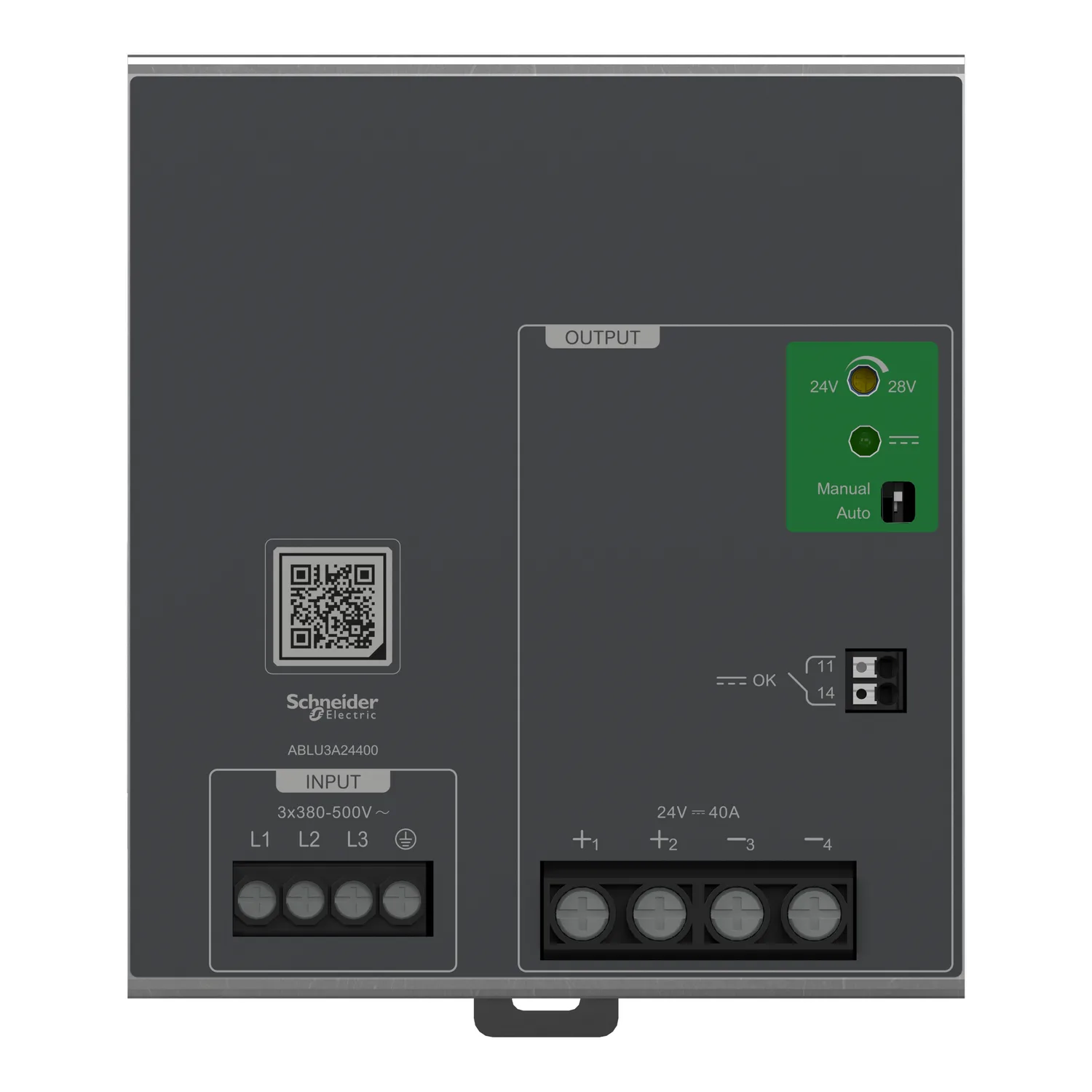

Die getakteten Spannungsversorgungen der Baureihe Modicon ABLU Universal eignen sich ideal für die meisten Anwendungen in der Industrie und sind insbesondere konzipiert für Gleichspannungsvorgung in Automatisierungsanwendungen. Die Produktfamilie ABLU besticht durch seine kompakte und robuste Bauweise und umfasst dabei Netzteile mit einer Ausgangsspannung von 24V DC sowie 48V DC. Diese 3-phasige Spannungsversorgung mit einer Nennleistung von 960W verfügt über eine Eingangsspannung von 380-500V AC und eine Ausgangsspannung von 24V DC/40A. Die Ausgangsspannung ist dabei einstellbar. Zudem verfügt dieses Netzteil über eine Überbelastbarkeit durch eine Boost-Funktion. Das Verhalten im Kurzschlussfall ist wahlweise einstellbar zwischem manuellem und automatischem Reset. Hinzukommend verfügt dieses Gerät über ein Diagnoserelais für Unterspannungsmeldung sowie 2 LEDs zur Zustandsmeldung. Die Montage des Metallgehäuses erfolgt per Aufrastung auf einer Hutschiene. Durch einen QR-Code auf der Vorderseite des Netzteils gelangt man schnell und direkt zu Dokumentationen. Aufgrund der Vielzahl von vorhandenen Produktstandards und Zertifizierungen geeignet für den internationalen Einsatz. Dank des Green Premium Umweltzeichens können Sie detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft erhalten, die Ihre Nachhaltigkeitsziele unterstützen.
Hauptmerkmale
- Eines der kompaktesten Netzteile auf dem Markt
- Großer Eingangsspannungsbereich sowie Stabilität der Ausgangsspannung
- Minimiert Störungen oder Neustarts, auch bei Mikrounterbrechungen und Spannungseinbrüchen
- Automatischer Reset ermöglicht die Beseitigung kurzfristiger Fehler
- Boost-Funktion, welche kurzzeitig einen Strom von 150 % der Nennleistung leifert
Technische Daten
Hauptmerkmale10
| Baureihe | Modicon-Netzteil |
|---|---|
| Produkt- Oder Komponententyp | Netzteil |
| Typ Der Stromversorgung | Geregelter Schaltbetrieb |
| Varianten-Option | Universal |
| Gehäusematerial | Metall |
| Nominale Eingangsspannung | 380 - 500 V AC 3-phasige Versorgung |
| Bemessungsleistung In W | 960 W |
| Ausgangsspannung | 24 V DC |
| Stromversorgungs-Ausgangsstrom | 40 A |
| Zulässige Temporäre Stromverstärkung | 1,5 x In (für 5 Sekunden) |
Zusatzmerkmale32
| Eingangsspannungsgrenzen | 320 - 575 V AC 3 Phasen |
|---|---|
| Nominale Netzfrequenz | 50…60 Hz |
| Kompatibilität Mit Netzsystemen | TN; TT; IT |
| Max. Leckstrom | 2 mA 500 V AC |
| Eingangsschutztyp | Integrierte Sicherung (nicht austauschbar) 3,15 A; Externer Schutz (empfohlen) |
| Einschaltstrom | 35 A bei 380 V; 35 A bei 500 V |
| Leistungsfaktor | 0,90 bei 380 V AC; 0,90 bei 500 V AC |
| Wirkungsgrad | 95 % bei 380 V AC; 95 % bei 500 V AC |
| Einstellung Der Ausgangsspannung | 24 - 28 V |
| Verlustleistung In W | 49 W |
| Stromaufnahme | < 1,9 A 380 V AC; < 1,7 A 500 V AC |
| Einschaltzeit | < 2 s |
| Haltezeit | > 20 ms 380 V AC; > 20 ms 500 V AC |
| Anlauf Mit Kapazitiven Lasten | 200000 µF |
| Restwelligkeit | < 200 mV |
| [MTBF] Zeit Bis Zum Ausfall | 595400 h bei 25 °C, Volllast entspricht SR 332; 308300 h bei 55 °C, 80 % Last entspricht SR 332 |
| Ausgangsschutztyp | Gegen Überlast und Kurzschluss, protection technology: manuelle oder automatische Rückstellung durch Schalter; Gegen Überhitzung, protection technology: automatische Rückstellung; Gegen Überspannung, protection technology: manuelle Rückstellung |
| Anschlüsse - Klemmen | Schraubverbindung: 6-16 mm², (AWG 10 - AWG 6) ohne Aderendhülse für Ausgang; Schraubverbindung: 6 - 10 mm², (AWG 10 - AWG 8) mit Aderendhülse für Ausgang; Schraubverbindung: 0,75 - 6 mm², (AWG 18 - AWG 10) ohne Aderendhülse für Eingang; Schraubverbindung: 0,75 - 4 mm², (AWG 18 - AWG 12) mit Aderendhülse für Eingang; Käfigklemme: 0,2 - 1,5 mm², (AWG 22 - AWG 16) ohne Aderendhülse für Diagnoserelais |
| Netz- Und Lastregelung | < 0.17 % bei 100 % Last in der Leitung bei 25 °C; < 0.6 % +/- 0.5 % bei 150 % Last bei 25 °C |
| LED-Statusanzeige | 1 LED (grün und rot) Produktstatus |
| Tiefe | 128,7 mm |
| Höhe | 124 mm |
| Breite | 110 mm |
| Produktgewicht | 2,29 kg |
| Ausgangskopplung | Parallel |
| Beschriftung | CE; UKCA |
| Montagehalterung | Top Hat Typ TH35-15 Schiene entspricht IEC 60715; Top Hat Typ TH35-7.5 Schiene entspricht IEC 60715; Doppelprofil-DIN Schiene |
| Versorgung | SELV entspricht IEC 60950-1; SELV entspricht IEC 60204-1; SELV entspricht IEC 60364-4-41 |
| Durchschlagfestigkeit | 4000 V AC mit Eingang zum Ausgang; 2000 V AC mit Eingang zur Masse; 1500 V AC mit Ausgang zur Masse; 4000 V AC mit Eingang zum Diagnoserelais; 500 V AC mit Ausgang zum Diagnoserelais; 1500 V AC mit Diagnoserelais gegen Masse; mit Abschalteingang nicht vom Ausgang isoliert |
| Diagnostic Relay | Elektromechanisches Relais 1000,0 mA 30 V |
| Lebensdauer | 10 Jahre 40 °C 80 % Last |
| Überspannungskategorie | III; II |
Montage11
| Normen | IEC 62368-1; EN/IEC 61204-3; IEC 61000-6-1; IEC 61000-6-2; IEC 61000-6-3; IEC 61000-6-4; IEC 61000-3-2; EN 61000-3-3; UL 62368-1; CSA C22.2 Nr. 62368-1; CSA C22.2 Nr. 107.1 |
|---|---|
| Produktzertifizierungen | CE; CUL-gelistet; CUL-anerkannt; RCM; CB-Regelung; EAC; KC; UKCA; CURus |
| Betriebshöhe | < 5.000 m Überspannungskategorie III; Überspannungskategorie II |
| Stoßfestigkeit | 150 m/s² für 11 ms |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur Bei Betrieb | -25…55 °C ohne Stromreduzierung Montageposition A < 2.000 m; 55…70 °C mit Stromreduzierung von 3,3 % pro °C Montageposition A < 2.000 m |
| Schutzklasse Gegen Elektrischen Schlag | Klasse I |
| Verschmutzungsgrad | 2 |
| Vibrationsfestigkeit | 3,5 mm (f= 3…11,9 Hz) entspricht IEC 60068-2-6; 20 m/s² (f= 11,9…150 Hz) entspricht IEC 60068-2-6 |
| Elektromagnetische Störfestigkeit | Störfestigkeit gegen elektrostatische Entladung - Teststufe: 8 kV (Kontaktentladung) entspricht IEC 61000-4-2; Störfestigkeit gegen elektrostatische Entladung - Teststufe: 15 kV (Luftaustritt) entspricht IEC 61000-4-2; Störfestigkeit gegenüber leitungsgebundenen HF-Störungen - Teststufe: 15 V/m (80 MHz - 2 GHz) entspricht IEC 61000-4-3; Störfestigkeit gegenüber leitungsgebundenen HF-Störungen - Te |
| Elektromagnetische Aussendung | Leitungsgebundene Emissionen entspricht IEC 61000-6-3; Strahlungsemissionen entspricht IEC 61000-6-4 |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 15,500 cm |
| VPE 1 Breite | 21,500 cm |
| VPE 1 Länge | 22,000 cm |
| Verpackungsgewicht (Lbs) | 2,872 kg |
| VPE 2 Art | S03 |
| VPE 2 Menge | 2 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 6,344 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 48 |
| VPE 3 Höhe | 105,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 160,250 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
