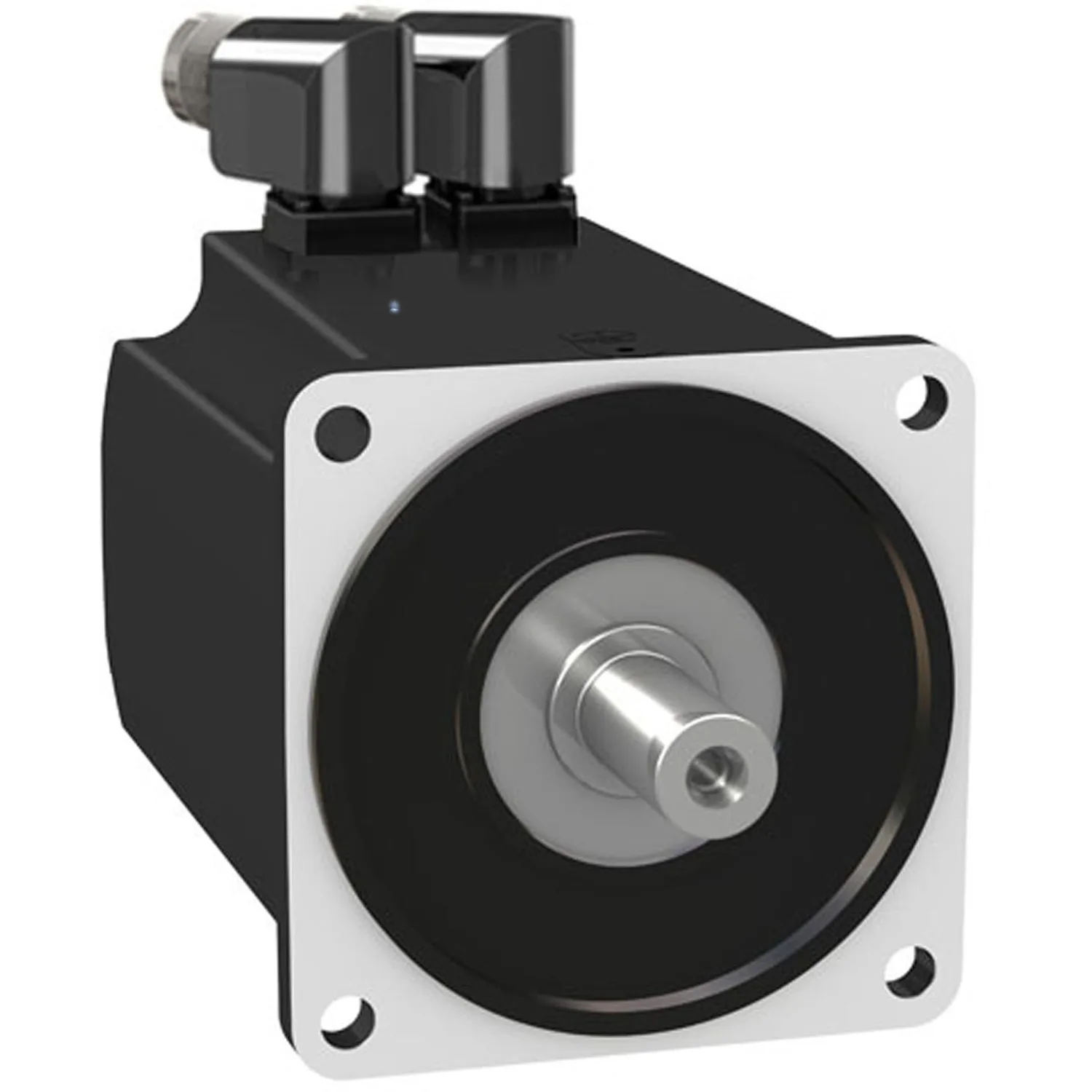

Servomotor, Lexium BMH, 140mm, 10Nm, Passfeder IP54, Singelturn 16P/U, 2xM23 abgewinkelt
Schneider BMH1401P16A2A, Servomotor, Lexium BMH, 140mm, 10Nm, Passfeder IP54, Singelturn 16P/U, 2xM23 abgewinkelt. Kategorie: Lexium 32 & Motors. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:BMH1401P16A2A
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:1,608.00 EUR (Request a quote)
Wichtige Eigenschaften
- Produkt Oder Komponententyp
- Servomotor
- Kurzbezeichnung Des Geräts
- BMH
- Maximale Mechanische Drehzahl
- 4000 rpm
- Wellsenende
- Mit Passfeder
Produktbeschreibung
Dieses Produkt ist Teil der Lexium 32 Reihe, die Servoantriebe für Maschinen von 0.15kW bis 7kW anbietet. Der 10-polige Servomotor verfügt über ein mittleres Trägheitsmoment mit einer maximalen mechanischen Drehzahl von 4000RPM und einer Passfedernwelle ohne Haltebremse. Er ist mit einem SinCos Hiperface® Encoder (32768 Punkte/Umdrehung) zur automatischen Datenübertragung vom Servomotor zum Servoantrieb ausgestattet. Der BMH Servomotor ist ein Motor mit mittlerer Trägheit, der sich besonders für Anwendungen mit hoher Last eignet und eine robustere Bewegungseinstellung ermöglicht. Es handelt sich um einen Synchron-Servomotor mit einer Nenversorgungsspannung von 480V, einem Dauerdrehmomentstrom von 8.58A und einer Dauerleistung von 2.85W. Die Abmessungen der Welle betragen 24mm (Durchmesser) x 50mm (Länge). Er ist mit drehbaren Winkeltecverbindern für den elektrischen Anschluss versehen. Es ist ein Produkt mit Schutzart IP54. Die Abmessungen betragen 152mm (Länge) x 140mm (Breite), die Zentrierbundabmessungen sind 3.5mm (Tiefe) x 130mm (Durchmesser) bei einem Lochkreisdurchmesser der Befestigungsbohrung von 165mm. Er wiegt 8kg. Dieses Produkt ist kompatibel mit Lexium 32 Servoantrieben. Er unterstützt die internationale Standard-140mm-Flanschmontage mit einem natürlichen Konvektionskühlsystem. Der Encoder gibt die absolute Position des Motors an, sodass Abläufe synchronisiert werden können, und sendet Daten vom Servomotor zum Servoantrieb, was eine automatische Identifizierung des Motors beim Start des Servoantriebs ermöglicht. BMH Servomotor mit einem 3-phasigen Stator und Neodym-Eisen-Bor (NdFeB) Magneten. Gehäuse mit mattschwarzer Schutzbeschichtung RAL 9005. 4-Punkt-Axialmontageflansch. Kabel und Steckverbinder müssen separat bestellt werden.
Hauptmerkmale
- "Überlegene Leistung und kompaktes Design"
- "Vereinfachte Technik, Installation und Inbetriebnahme"
- "Integrierte Sicherheitsfunktion"
- "Einfachheit"
- "Unterstützung für internationale Standard-140mm-Flanschmontage"
Technische Daten
| Produkt Oder Komponententyp | Servomotor |
|---|---|
| Kurzbezeichnung Des Geräts | BMH |
| Maximale Mechanische Drehzahl | 4000 rpm |
| Stillstandsdauerdrehmoment | 10,3 N.m für LXM32.D30M2 10 A bei 230 V einphasig, 10,3 N.m für LXM32.D30N4 10 A bei 400 V dreiphasig, 10,3 N.m für LXM32.D30N4 10 A bei 480 V dreiphasig |
| Spitzenstillstandsdrehmoment | 30,8 N.m für LXM32.D30M2 10 A bei 230 V einphasig, 30,8 N.m für LXM32.D30N4 10 A bei 400 V dreiphasig, 30,8 N.m für LXM32.D30N4 10 A bei 480 V dreiphasig |
| Nennausgangsleistung | 1450 W für LXM32.D30M2 10 A bei 230 V einphasig, 2400 W für LXM32.D30N4 10 A bei 400 V dreiphasig, 2400 W für LXM32.D30N4 10 A bei 480 V dreiphasig |
| Nenndrehmoment | 6,9 N.m für LXM32.D30M2 10 A bei 230 V einphasig, 7,7 N.m für LXM32.D30N4 10 A bei 480 V dreiphasig, 7,7 N.m für LXM32.D30N4 10 A bei 400 V dreiphasig |
| Nenndrehzahl | 2000 rpm für LXM32.D30M2 10 A bei 230 V einphasig, 3000 rpm für LXM32.D30N4 10 A bei 400 V dreiphasig, 3000 rpm für LXM32.D30N4 10 A bei 480 V dreiphasig |
| Produktkompatibilität | LXM32.D30M2 bei 230 V einphasig, LXM32.D30N4 bei 400...480 V dreiphasig |
| Wellsenende | Mit Passfeder |
| Schutzart (IP) | IP54 (Standard) |
| Auflösung Der Drehzahlrückführung | 32768 Punkte/Umdrehung |
| Bremse | Ohne |
| Montagehalterung | Internationaler Standardflansch |
| Elektrischer Anschluss | Drehbare rechtwinklige Steckverbinder |
| Produktkompatibilität | Lexium 32 |
| [Us] Nennversorgungsspannung | 480 V |
| Anzahl Der Phasen Im Netz | Dreiphasig |
| Dauerdienst-Stillstandsstrom | 8.58 A |
| Dauerleistung | 2.85 W |
| Maximaler Strom Irms | 29,8 A für LXM32.D30M2, 29,8 A für LXM32.D30N4 |
| Maximaler Dauerdienststrom | 29.8 A |
| Zweite Welle | Ohne zweite Wellenende |
| Wellendurchmesser | 24 mm |
| Wellenlänge | 50 mm |
| Schlüsselweite | 40 mm |
| Rückführungsart | Einturn-SinCos Hiperface |
| Motorflanschgröße | 140 mm |
| Anzahl Der Motorblöcke | 1 |
| Drehmomentkonstante | 1,2 N.m/A bei 120 °C |
| Induzierte Spannungskonstante | 77,4 V/krpm bei 120 °C |
| Anzahl Der Motorpole | 10 |
| Rotorträgheit | 16.46 kg.cm² |
| Statorwiderstand | 0,69 Ohm bei 20 °C |
| Statorinduktivität | 6,7 mH bei 20 °C |
| Elektrische Zeitkonstante Des Stators | 9,7 ms bei 20 °C |
| Maximale Radikalkraft Fr | 1930 N bei 1000 rpm, 1530 N bei 2000 rpm, 1340 N bei 3000 rpm |
| Maximale Axialkraft Fa | 0,2 x Fr |
| Art Der Kühlung | Natürliche Konvektion |
| Länge | 152 mm |
| Durchmesser Des Zentrierbunds | 130 mm |
| Tiefe Des Zentrierbunds | 3.5 mm |
| Anzahl Der Befestigungslöcher | 4 |
| Durchmesser Der Befestigungslöcher | 11 mm |
| Lochkreisdurchmesser Der Befestigungslöcher | 165 mm |
| Produktgewicht | 8 kg |
| Status Nachhaltigen Angebots | Green Premium Produkt |
| ROHS | Konform - seit 0936 - Schneider Electric Konformitätserklärung |
| REACH | Enthält keine SVHC über dem Schwellenwert |
| Umweltprofil Des Produkts | Verfügbar |
| Anweisungen Zum Lebensdauerende Des Produkts | Keine speziellen Recyclingvorgänge erforderlich |
