Schneider

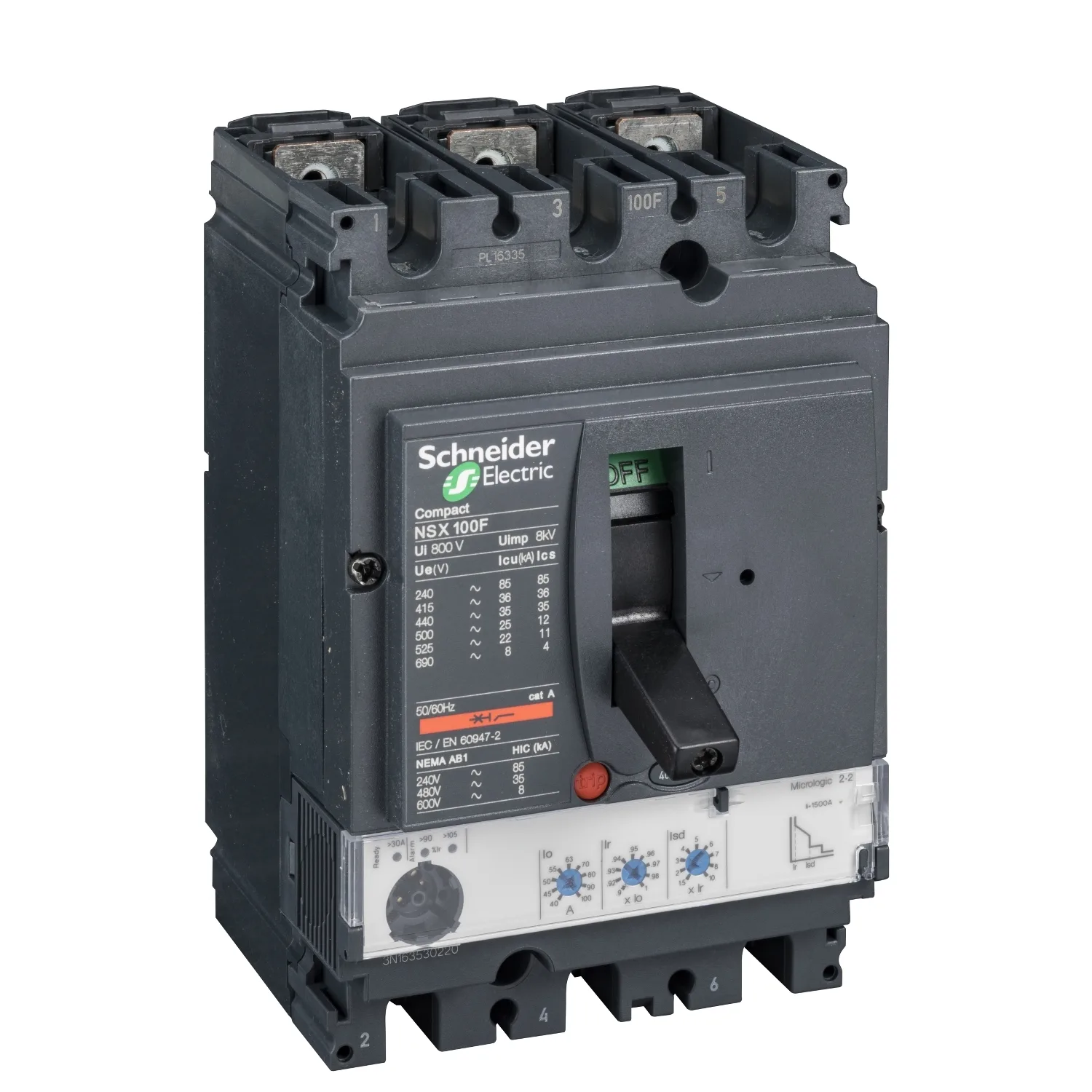

Kompaktleistungsschalter ComPact NSX100N mit Micrologic 2.2 40A 3P3D, 50kA/415V AC
Nicht im Verkauf
Schneider LV429797, Kompaktleistungsschalter ComPact NSX100N mit Micrologic 2.2 40A 3P3D, 50kA/415V AC. Kategorie: ComPact NSX <630A. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:LV429797
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Baureihe
- ComPacT
- Produktname
- ComPacT NSX
- Kurzbezeichnung Des Geräts
- NSX100N
- Produkt- Oder Komponententyp
- Leistungsschalter
Produktbeschreibung
Leistungsschalter Compact Nsx100n - Micrologic 2.2 - 40 A - 3-polig 3d
Technische Daten
Hauptmerkmale20
| Baureihe | ComPacT |
|---|---|
| Produktname | ComPacT NSX |
| Kurzbezeichnung Des Geräts | NSX100N |
| Produkt- Oder Komponententyp | Leistungsschalter |
| Geräteanwendung | Verteilung |
| Anzahl Der Pole | 3P |
| Beschreibung Der Geschützten Pole | 3t |
| [In] Bemessungsstrom | 40 A bei 40 °C |
| [Ue] Bemessungs-Betriebsspannung | 690 V AC 50/60 Hz |
| Netzwerktyp | AC |
| Netzwerkfrequenz | 50/60 Hz |
| Eignung Für Isolation | Ja entspricht EN/IEC 60947-2 |
| Nutzungskategorie | Kategorie A |
| [Icu] Bemessungs-Kurzschlussausschaltvermögen | 85 kA bei 240 V AC 50/60 Hz entspricht UL 508; 10 kA Icu bei 660/690 V AC 50/60 Hz entspricht IEC 60947-2; 35 kA Icu bei 525 V AC 50/60 Hz entspricht IEC 60947-2; 20 kA bei 600 V AC 50/60 Hz entspricht UL 508; 50 kA bei 480 V AC 50/60 Hz entspricht UL 508; 36 kA Icu bei 500 V AC 50/60 Hz entspricht IEC 60947-2; 50 kA Icu bei 380/415 V AC 50/60 Hz entspricht IEC 60947-2; 50 kA Icu bei 440 V AC 50/6 |
| Leistungsstufe | N 50 kA 415 V AC |
| Name Des Auslösers | MicroLogic 2.2 |
| Auslöser-Technologie | Elektronisch |
| Schutzfunktionen Des Auslösers | LSoI |
| Steuerungstyp | Kippschalter |
| Montageart Des Leistungsschalters | Fest |
Zusatzmerkmale29
| [Ui] Bemessungs-Isolationsspannung | 800 V AC 50/60 Hz |
|---|---|
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV |
| [Ics] Bemessungsbetriebs-Kurzschlussausschaltvermögen | 10 kA bei 660/690 V AC 50/60 Hz entspricht IEC 60947-2; 35 kA bei 525 V AC 50/60 Hz entspricht IEC 60947-2; 36 kA bei 500 V AC 50/60 Hz entspricht IEC 60947-2; 50 kA bei 380/415 V AC 50/60 Hz entspricht IEC 60947-2; 50 kA bei 440 V AC 50/60 Hz entspricht IEC 60947-2; 90 kA bei 220/240 V AC 50/60 Hz entspricht IEC 60947-2 |
| Mechanische Lebensdauer | 50000 Zyklen |
| Elektrische Lebensdauer | 10000 Zyklen bei 690 V Zoll; 20000 Zyklen bei 690 V Zoll/2; 30000 Zyklen bei 440 V Zoll; 50000 Zyklen bei 440 V Zoll/2 |
| Montagehalterung | Rückwand |
| Anschluss Auf Der Oberseite | Frontseite |
| Anschluss Auf Der Unterseite | Frontseite |
| Anschlussraster | 35 mm |
| Schutzart | L : für Überlastschutz (Langzeit); SO : für Kurzzeit-Kurzschlussschutz mit fester Verzögerung; I : für unverzögerter Kurzschlussschutz |
| Auslöserleistung | 40 A bei 40 °C |
| [Ir] Typ Der Einstellung Der Langzeitaufnahme (thermischer Schutz) | 9 regelbare Einstellungen |
| [Ir] Einstellbereich Der Langzeitschutzaufnahme | 18 - 40 A |
| [tr] Typ Der Einstellung Der Langzeitschutzverzögerung | Fest |
| [tr] Einstellbereich Der Langzeitschutzverzögerung | 11 s bei 7,2 x Ir; 16 s bei 6 x Ir; 400 s bei 1,5 x Ir |
| Thermischer Speicher | 20 Minuten vor und nach der Auslösung |
| [Isd] Typ Der Einstellung Des Kurzzeitschutzes | 9 regelbare Einstellungen |
| [Isd] Einstellbereich Des Kurzzeitschutzes | 1,5 - 10 x Ir |
| [tsd] Typ Der Einstellung Der Kurzzeitschutzverzögerung | Fest |
| [Ii] Typ Der Einstellung Des Unverzögerten Kurzschlussschutzes | Fest |
| [Ii] Einstellbereich Des Unverzögerten Kurzschlussschutzes | 600 A |
| Erdschlussschutz | Ohne |
| Zonenselektive Verriegelung ZSI | Ohne |
| Anzahl Der Steckplätze Für Elektrische Hilfseinrichtungen | 5 Steckplatz (Steckplätze) |
| Lokale Signalisierung | Blinkende LED (grün) für betriebsbereit; LED 105 % Ir (rot) für Überlast; LED 90 % Ir (orange) für Überlast |
| Breite (B) | 105 mm |
| Höhe (H) | 161 mm |
| Tiefe (T) | 86 mm |
| Produktgewicht | 2,05 kg |
Montage11
| Normen | EN/IEC 60947 |
|---|---|
| Produktzertifizierungen | CCC; EAC; Marine |
| Überspannungskategorie | Klasse II |
| Schutzklasse Für Stromschläge | Klasse II |
| Verschmutzungsgrad | 3 entspricht IEC 60664-1 |
| Schutzart (IP) | IP40 entspricht IEC 60529 |
| Schutzart (IK) | IK07 entspricht IEC 62262 |
| Umgebungstemperatur Bei Betrieb | -25…70 °C |
| Umgebungstemperatur Bei Lagerung | -50…85 °C |
| Relative Luftfeuchtigkeit | 0…95 % |
| Betriebshöhe | 0 - 2.000 m ohne Leistungsreduzierung; 2.000 - 5.000 m mit Leistungsreduzierung |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 11,0 cm |
| VPE 1 Breite | 14,0 cm |
| VPE 1 Länge | 19,0 cm |
| Verpackungsgewicht (Lbs) | 1,852 kg |
| VPE 2 Art | S03 |
| VPE 2 Menge | 6 |
| VPE 2 Höhe | 30,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm |
| VPE 2 Gewicht | 11,532 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
