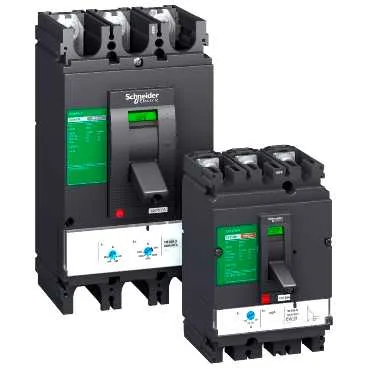

Schneider LV510310 Thermomagnetischer Leistungsschalter
Schneider LV510310, Schneider Thermomagnetischer Leistungsschalter. Kategorie: Kompakt-Leistungsschalter mit thermisch-magnetischer Auslösung. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:LV510310
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:210.00 EUR (Request a quote)
Wichtige Eigenschaften
- Produktserie
- Easypact CVS100...250
- Produkt Oder Komponententyp
- Leistungsschalter
- Kurzbezeichnung Des Geräts
- CVS100B
- Geräteanwendung
- Verteilung
Produktbeschreibung
Easypact Cvs - Cvs100b Tm16d Leistungsschalter - 4p/3d
Technische Daten
| Produktserie | Easypact CVS100...250 |
|---|---|
| Produkt Oder Komponententyp | Leistungsschalter |
| Kurzbezeichnung Des Geräts | CVS100B |
| Geräteanwendung | Verteilung |
| Polbeschreibung | 4P |
| Beschreibung Der Geschützten Pole | 3d |
| Neutralleiterposition | Links |
| Erdschlussschutz | Keine |
| [In] Bemessungsstrom | 100 A ( 40 °C ) |
| Leistungsklasse | B |
| Netzwerktyp | AC |
| [Ue] Bemessungsbetriebsspannung | 440 V ACKonformitätsnorm EN/IEC 60947-2 50/60 Hz |
| Ausschaltvermögen | 40 kA IcuKonformitätsnorm IEC 60947-2 bei 220/240 V AC 50/60 Hz, 20 kA IcuKonformitätsnorm IEC 60947-2 bei 440 V AC 50/60 Hz, 25 kA IcuKonformitätsnorm IEC 60947-2 bei 380/415 V AC 50/60 Hz |
| Gebrauchskategorie | Kategorie A |
| Auslöseeinheitname | TM-D |
| Auslöseeinheit Technologie | Thermomagnetisch |
| Bemessung Der Auslöseeinheit | 16 A ( 40 °C ) |
| Schutzart | Überlastschutz (thermisch), Kurzschlussschutz (magnetisch) |
| Netzfrequenz | 50/60 Hz |
| Steuerungstyp | Kippschalter |
| Montagemodus | Fest |
| Montagehalterung | Rückplatte |
| Oberer Anschluss | Vorne |
| Unterer Anschluss | Vorne |
| [Ui] Bemessungsisolationsspannung | 690 VKonformitätsnorm EN/IEC 60947-2 |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 8 kVKonformitätsnorm EN/IEC 60947-2 |
| [Ics] Bemessungsbetriebsausschaltvermögen | 15 kAKonformitätsnorm IEC 60947-2 440 V AC 50/60 Hz, 25 kAKonformitätsnorm IEC 60947-2 380/415 V AC 50/60 Hz, 40 kAKonformitätsnorm IEC 60947-2 220/240 V AC 50/60 Hz |
| Mechanische Lebensdauer | 30000 cycles |
| Elektrische Lebensdauer | 12000 cyclesKonformitätsnorm IEC 60947-2 415 V In |
| Anschlussabstand | 35 mm |
| Kontaktstellungsanzeige | Ja |
| Einstellung Des Neutralschutzes | Ohne Schutz 3d |
| Einstelltyp Für Langsame Auslösung Lr | Einstellbar |
| Einstellbereich Für Langsame Auslösung | 0,7...1 x In |
| Einstelltyp Für Lange Verzögerung | Fest |
| Einstelltyp Für Kurze Verzögerung | Fest |
| Einstelltyp Für Unverzögerte Auslösung Li | Fest |
| Einstellbereich Für Unverzögerte Auslösung | 190 A |
| Höhe | 161 mm |
| Breite | 140 mm |
| Tiefe | 86 mm |
| Schutzklasse Gegen Elektrischen Schlag | Klasse II |
| Normen | EN 60947-2, IEC 60947-2 |
| Produktzertifizierungen | GOST, IEC |
| Verschmutzungsgrad | 3Konformitätsnorm IEC 60947-1 |
| Umgebungstemperatur Bei Betrieb | -25...70 °C |
| Umgebungstemperatur Bei Lagerung | -50...85 °C |
| Status Des Nachhaltigen Angebots | Kein Green Premium Produkt |
| ROHS | Compliant - since 1041 - Schneider Electric declaration of conformity |
| REACH | Enthält kein SVHC über dem Schwellenwert |
| Umweltprofil Des Produkts | Verfügbar |
