Schneider

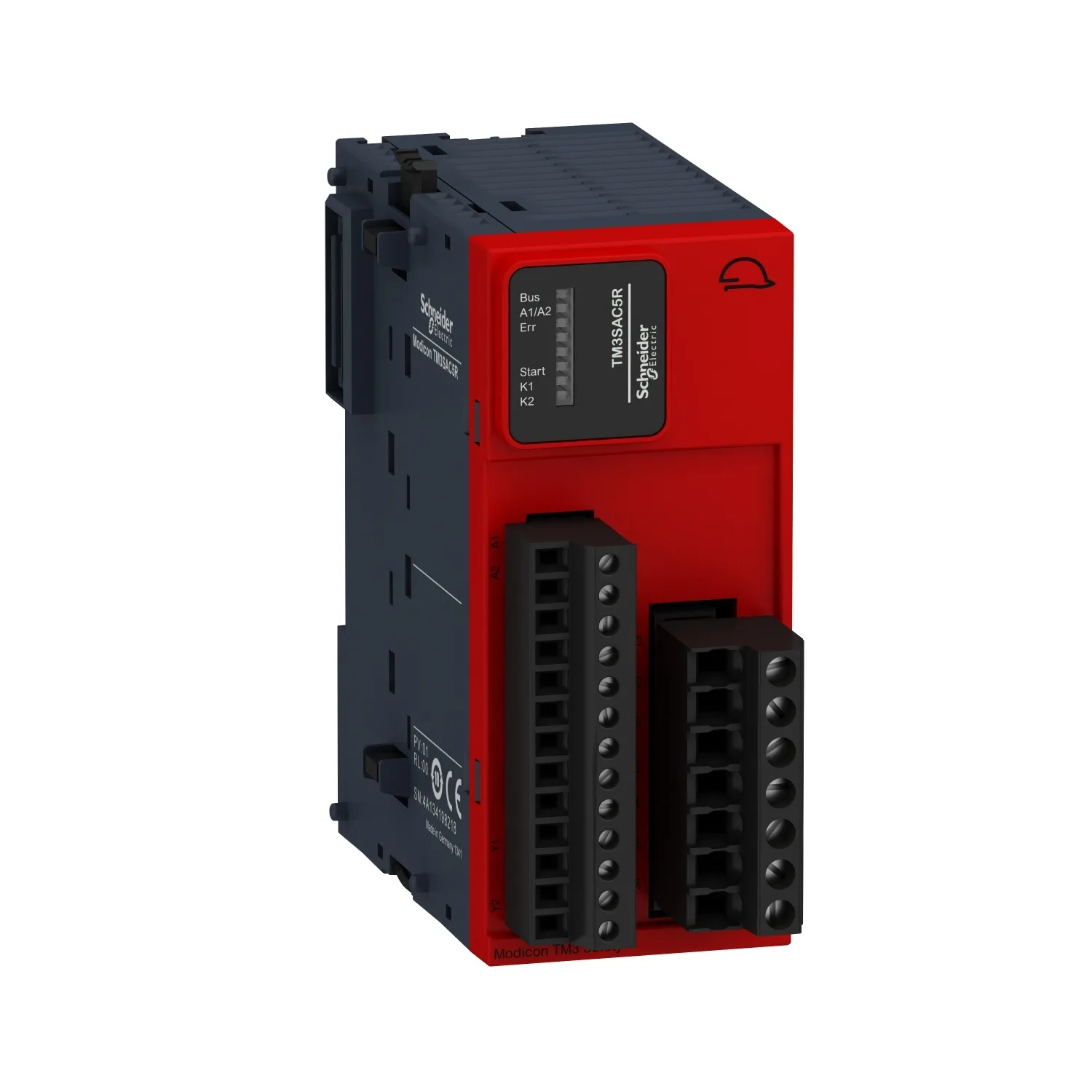

Sicherheitsmodul, Modicon TM3, PLd / Kat3 / SIL3, 1 Funktion, 24 VDC, Schraubklemmen
Schneider TM3SAC5R, Sicherheitsmodul, Modicon TM3, PLd / Kat3 / SIL3, 1 Funktion, 24 VDC, Schraubklemmen. Kategorie: Modicon TM3. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:TM3SAC5R
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:576.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Modicon TM3-Sicherheitsmodul
- Produkt- Oder Komponententyp
- Sicherheitsmodul
- Kurzbezeichnung Des Geräts
- TM3SAC
- Synchronisierungszeit Der Eingänge
- Unbegrenzt
Produktbeschreibung
Sicherheitsmodul Modicon TM3. Zur Erweiterung von Modicon M221, M241, M251 und M262 SPS-Steuerungen mit Modulen für funktionale Sicherheit. Kompatibel mit Drittanbieter-Steuerungen mittels Modicon TM3 Buskoppler. 1 oder 2 digitale Sicherheitseingänge je nach Anschluss (24VDC, 100mA), 3 parallele digitale Sicherheitsausgänge. Zum Anschluss von Not-Halt (EN/IEC 60204-1, EN/ISO 13850) und Schaltern in Schutzeinrichtungen (EN/ISO 14119). Maximal erreichbares Sicherheitsniveau PLd / Kategorie 3 gemäß EN/ISO 13849-1, SIL CL2 gemäß EN/IEC 62061. Sicherheitsrelevanten Funktionen werden ausschließlich vom Sicherheitsmodul verwaltet, unabhängig vom Rest des Systems. Relaiszustände können direkt über den TM3-Rückwandbus gelesen werden. Die digitalen Ausgänge sind als Realis (24VDC / 230VAC, 6A) ausgeführt. Projektierung und Konfiguration mittels Software EcoStruxure Machine Expert oder Standalone Konfigurator (Download über www.se.com). Anschluss über abnehmbare Schraubklemmleisten. Umgebungstemperatur im Betrieb -10°C bis +55°C. Montage auf 35mm DIN-Hutschiene oder direkt auf Schalttafel mit optionalem Halter. Zertifizierungen nach CE, UL, CSA, RCM, EAC, CCC.
Technische Daten
Hauptmerkmale6
| Baureihe | Modicon TM3-Sicherheitsmodul |
|---|---|
| Produkt- Oder Komponententyp | Sicherheitsmodul |
| Kurzbezeichnung Des Geräts | TM3SAC |
| Anwendung Des Sicherheitsmoduls | Für Überwachung von Not-Halt und Positionsschalter |
| Funktion Des Moduls | Not-Aus-Überwachung 1-Kanal-Verkabelung; Überwachung Not-Halt in 2 kanaliger Verdrahtung; Überwachung einer beweglichen Schutzeinrichtung mit 2 Schaltern und autom. Start |
| Sicherheitsniveau | Kann PL d/Kategorie 3 erreichen entspricht ISO 13849-1: 2008; Kann PL d/Kategorie 3 erreichen entspricht ISO 13849-2: 2012; Bis zu SILCL2 entspricht IEC 62061: 2005; Kann SIL 2 erreichen entspricht IEC 61508: 2010 |
Zusatzmerkmale32
| Daten Bezüglich Sicherheit Und Zuverlässigkeit | DC = 95 % entspricht ISO 13849-1; PFHd = 5E-9 1/h entspricht IEC 61508-1 1 Vorgang/Stunde DC-13 24 V DC, <4 A; PFHd = 30E-9 1/h entspricht IEC 61508-1 60 Vorgänge/Stunde DC-13 24 V DC, <1 A; MTTFd = 500 Jahre entspricht ISO 13849-1 1 Vorgang/Stunde DC-13 24 V DC, <4 A; MTTFd = 85 Jahre entspricht ISO 13849-1 60 Vorgänge/Stunde DC-13 24 V DC, <1 A; SFF = 95 % entspricht IEC 61508-1; HFT = 1 entspri |
|---|---|
| Synchronisierungszeit Der Eingänge | Unbegrenzt |
| Anschlüsse - Klemmen | Schraubklemmen unverlierbar, abnehmbare Klemmleiste 1 x 0,2 - 2,5 mm² flexibel ohne Kabelende 13-14, 23-24, 33-34; Schraubklemmen unverlierbar, abnehmbare Klemmleiste 1 x 0,2 - 2,5 mm² starr ohne Kabelende 13-14, 23-24, 33-34; Schraubklemmen unverlierbar, abnehmbare Klemmleiste 1 x 0,25 - 2,5 mm² flexibel mit Aderendhülse, mit Isolierkragen 13-14, 23-24, 33-34; Schraubklemmen unverlierbar, abnehmb |
| Ausgangstyp | Unverzögerte Relais, 3 S Schaltkreis(e), potenzialfrei |
| Anzahl Von Sicherheitskreisen | 3 S für unverzögerte Relais |
| Maximale Schaltspannung | 230 V Anwendungskategorie AC-15 bei 50 Hz (unverzögerte Relais); 24 V Anwendungskategorie DC-13 (unverzögerte Relais) |
| [UH,nom] Bemessungs-Betriebsspannung | 24 V -15 - 20 % DC |
| Leistungsaufnahme In W | 0,2 W bei 5 V DC; 3,6 W bei 24 V DC |
| Eingangsschutztyp | Intern, elektronisch |
| Steuerkreisspannung | 24 V DC |
| Max. Kabelabstand Zwischen Den Geräten | 30 m |
| Ausschaltvermögen | 360 VA Halten AC-15 B300 Relaisausgang; 3600 VA Einschaltstrom AC-15 B300 Relaisausgang |
| Thermischer Ausgangsstrom | 6 A pro Relais für Relaisausgang |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 18 A |
| Zugehörige Absicherung | 4 A gG oder gL für Relaisausgang entspricht IEC 60947-5-1; 6 A flinke Feinsicherung für Relaisausgang entspricht IEC 60947-5-1 |
| Min. Ausgangsstrom | 10 mA für Relaisausgang |
| Ausgangsspannung | 10 V Relaisausgang |
| Max. Reaktionszeit Bei Geöffnetem Eingang | 40 ms |
| [Ui] Bemessungs-Isolationsspannung | 300 V (Verschmutzungsgrad 2) entspricht IEC 60647-5-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV Überspannungskategorie III entspricht IEC 60647-5-1 |
| Stromaufnahme | 100 mA bei 24 V DC bei externe Versorgung (im Zustand am) |
| Lokale Signalisierung | 6 LEDs (grün/rot) für Benutzer |
| Elektrischer Anschluss | Schraubklemme |
| Normen | ISO 13849-1:2008; ISO 13849-2:2012; IEC 62061:2005; IEC 61508:2010; IEC 60947-5-1:2010; IEC 61131-2:2007; IEC 60204-1:2005; IEC 60204-1:2009/A1; IEC 61010-1:2010; EN 50581:2012 |
| Produktzertifizierungen | TÜV; CSA 61010-2-201 (ausstehend); CSA Haz Loc Klasse 1 Div. 2 (ausstehend); RCM; ANSI Haz Loc Klasse 1 Div. 2 (ausstehend); EAC; UL 61010-2-201 |
| Beschriftung | EFUP 10; RCM; CSA; UL; TÜV; CE; EAC |
| Elektromagnetische Verträglichkeit | Störfestigkeitsprüfung bei elektrostatischer Entladung - Teststufe: 8 kV (Luftaustritt) entspricht IEC 61000-4-2; Störfestigkeitsprüfung bei elektrostatischer Entladung - Teststufe: 6 kV (Kontaktentladung) entspricht IEC 61000-4-2; Suszeptibilität gegen elektromagnetische Felder - Teststufe: 10 V/m (80 MHz - 1 GHz) entspricht IEC 61000-4-3; Suszeptibilität gegen elektromagnetische Felder - Teststu |
| Montagehalterung | Top Hat Typ TH35-7.5 Schiene entspricht IEC 60715; Top Hat Typ TH35-15 Schiene entspricht IEC 60715; Wandmontage mit angebrachten Befestigungen |
| Höhe | 94 mm |
| Tiefe | 73 mm |
| Breite | 43,7 mm |
| Produktgewicht | 0,19 kg |
Montage18
| Normen | EN 1088/ISO 14119; ISO 13850; IEC 60947-1; IEC 60204-1; IEC 60947-5-1 |
|---|---|
| Widerstandsfähigkeit Gegen Elektrostatische Entladung | 8 kV in der Luft entspricht IEC 61000-4-2; 6 kV bei Kontakt entspricht IEC 61000-4-2 |
| Widerstandsfähigkeit Gegen Elektromagnetische Felder | 10 V/m 80 MHz - 1 GHz entspricht IEC 61000-4-3; 3 V/m 1,4 - 2 GHz entspricht IEC 61000-4-3; 1 V/m 2 GHz - 3 GHz entspricht IEC 61000-4-3 |
| Widerstandsfähigkeit Gegen Magnetfelder | 30 A/m 50/60 Hz entspricht IEC 61000-4-8 |
| Widerstandsfähigkeit Gegen Kurze Störsignale | 3 kV für Stromversorgung (DC) (DC) entspricht IEC 61000-4-4; 2 kV für E/A-Leitungen entspricht IEC 61000-4-4 |
| Stoßspannungsfestigkeit | 1 kV Stromversorgung (DC) Differentialbetrieb entspricht IEC 61000-4-5 DC; 1 kV Stromversorgung (DC) Gleichtakt entspricht IEC 61000-4-5 DC |
| Widerstandsfähigkeit Gegen Leitungsgebundene Störungen | 10 V 0,15 - 80 MHz entspricht IEC 61000-4-6 |
| Elektromagnetische Aussendung | Strahlungsemissionen - Teststufe: 50 dBµV/m Klasse A ( 24 V DC) bei 30…230 Hz entspricht IEC 61131-3; Strahlungsemissionen - Teststufe: 57 dBµV/m Klasse A ( 24 V DC) bei 230…1000 Hz entspricht IEC 61131-3 |
| Umgebungstemperatur Bei Betrieb | -10…55 °C waagerechter Einbau |
| Umgebungstemperatur Bei Lagerung | -25…70 °C |
| Relative Luftfeuchtigkeit | 10…95 %, Betauung nicht zulässig (in Betrieb); 10…95 %, Betauung nicht zulässig (bei Lagerung) |
| Schutzart (IP) | IP20 entspricht IEC 60529 (Klemmen) |
| Verschmutzungsgrad | 2 |
| Betriebshöhe | 0 - 2.000 m |
| Aufbewahrungshöhe | 0…3000 m |
| Vibrationsfestigkeit | ± 3,5 mm (f= 5…150 Hz) entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 15 Gn für 11 ms entspricht IEC 60068-2-27 |
| Mechanische Robustheit | Stöße 6 ms 300 Stöße (25 gn) entspricht IEC 60068-2-27 |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 7,500 cm |
| VPE 1 Breite | 10,600 cm |
| VPE 1 Länge | 12,500 cm |
| Verpackungsgewicht (Lbs) | 283,000 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 18 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 5,522 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
