Schneider

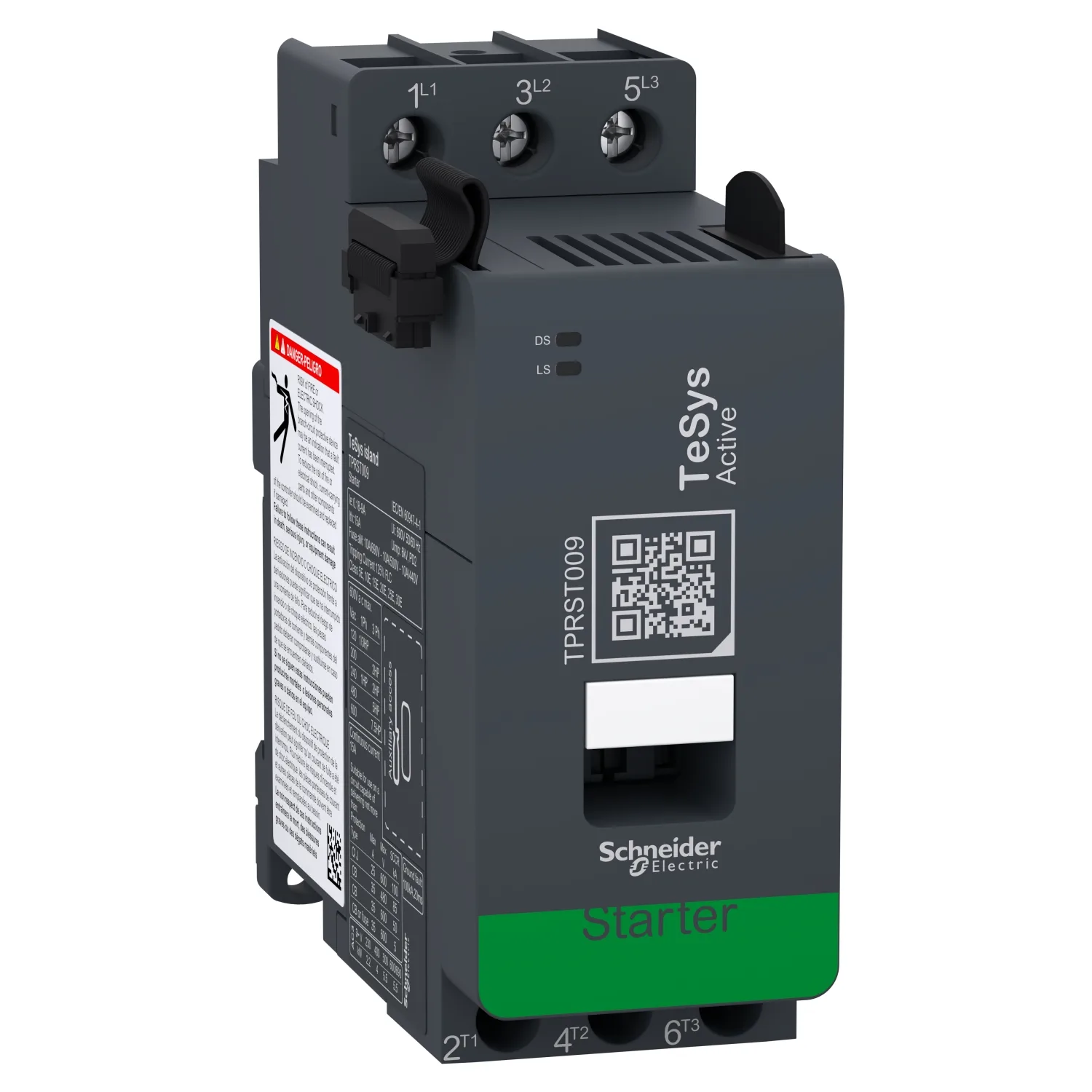

Direktstarter 9 A 4 kW, TeSys island Standard Lastabgang
Schneider TPRST009, Direktstarter 9 A 4 kW, TeSys island Standard Lastabgang. Kategorie: TeSys island. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:TPRST009
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:226.08 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- TeSys
- Produktname
- TeSys-Insel
- Kurzbezeichnung Des Geräts
- TPRST
- Produkt- Oder Komponententyp
- Motorstarter
Produktbeschreibung
TeSys island - Lastmanagementsystem bis 80A. Direktstarter, 9 A, 4 kW für Standardanwendungen. Anschluss Schraubklemmen, Status LED. Gerätebreite 45 mm, für Hutschienenmontage. 3-poliger Lastabgang. Optimiert für einphasige bis dreiphasige Lasten, keine Steuerverdrahtung notwendig. Bemessungsspannung 400 V, nach AC-3. TeSys island - Industrie 4.0 optimiertes Lastmanagmentsystem mit IIOT Protokollen. Lastabgangskarte zur Messung relevanter Werte. Funktionen Schalten, Überlastschutz, Überwachen.
Technische Daten
Hauptmerkmale29
| Baureihe | TeSys |
|---|---|
| Produktname | TeSys-Insel |
| Kurzbezeichnung Des Geräts | TPRST |
| Produkt- Oder Komponententyp | Motorstarter |
| Typ Des Motorstarters | Direkt auf der Leitung |
| Gerätedarstellung | Direktanlasser, der über einen Buskoppler mit einem Automatisierungscontroller verbunden ist; Nur funktionsfähig, wenn an einen Buskoppler angeschlossen |
| Funktion Verfügbar | Erkennung des anliegenden Spannungsanliegens; Elektrischer Leitungs- und Lastschutz; Leistungs- und Energieüberwachung bei Anschluss an das TPRVM-Spannungsmodul |
| Produktkompatibilität | TPRBC Buskoppler; TPRVM Spannungsschnittstellenmodul |
| Beschreibung Pole | 3P 3 S |
| Nutzungskategorie | AC-1; AC-2; AC-3; AC-4; AC-3e |
| Motorleistung (kW) | 2,2 kW bei 230 V 50 Hz (AC-3); 4 kW bei 380 - 415 V 50 Hz (AC-3); 4 kW bei 440 V 50 Hz (AC-3); 5,5 kW bei 500 V 50 Hz (AC-3); 5,5 kW bei 690 V 50 Hz (AC-3) |
| Motorleistung PS (UL / CSA Standards) | 0,33 hp bei 120 V AC 60 Hz für 1 Phase Motoren; 1 hp bei 240 V AC 60 Hz für 1 Phase Motoren; 2 hp bei 208 V AC 60 Hz für 3 Phasen Motoren; 2 hp bei 240 V AC 60 Hz für 3 Phasen Motoren; 5 hp bei 480 V AC 60 Hz für 3 Phasen Motoren; 7,5 hp bei 600 V AC 60 Hz für 3 Phasen Motoren |
| Betriebsbemessungsspannung Ue | <= 690 V AC 47 - 63 Hz |
| [Ie] Betriebsbemessungstrom | 9 A (bei <50 °C) bei <= 440 V AC-3; 15 A (bei <50 °C) bei <= 440 V AC-1 |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 15 A (bei 50 °C) |
| [Ui] Bemessungs-Isolationsspannung | 690 V entspricht IEC 60947-4-1; 600 V entspricht UL 60947-4-1; 600 V entspricht CSA C22.2 Nr. 60947-4-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV entspricht IEC 60947-1 |
| Überspannungskategorie | III |
| Einstellber. Für Therm. Schutz | 0,18…9 A |
| Überlast-Auslöseklasse | Klass 5 - 30 |
| Rückstellung | Dezentral oder automatisch |
| [Irms] Bemessungseinschaltvermögen | 250 A at 440 V conforming to IEC 60947 |
| Nenn-Unterbrechungskapazität | 250 A bei 440 V entspricht IEC 60947 |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 210 A 40 °C - 1 s; 105 A 40 °C - 10 s; 61 A 40 °C - 1 min; 30 A 40 °C - 10 min |
| Durchschnittliche Impedanz | 2,5 MOhm - Ith 15 A 50 Hz |
| Verlustleistung Pro Pol | 0,2 W AC-3 - Ith 9 A; 0,56 W AC-1 - Ith 15 A |
| Steuerkreisspannung | 24 V DC vom Buskoppler versorgt |
| Stromaufnahme | 160 mA Schütz versiegelt; 160 mA Einschalten des Schützes |
| Verlustleistung In W | 3,5 W bei Ie AC-3 |
Zusatzmerkmale17
| Mechanische Lebensdauer | 30 Mcycles |
|---|---|
| Elektrische Lebensdauer | 2 Mcycles 9 A AC-3 bei Ue 440 V; 1,2 Mcycles 15 A AC-1 bei Ue 440 V |
| Maximale Betriebsrate | 3600 cyc/mn AC-3 |
| Betriebszeit | < 100 ms Schließung; < 30 ms Öffnung |
| Leistungsstufe Der Sicherheit | B10d = 1369863 Zyklen Schütz mit Nennlast entspricht EN/ISO 13849-1; B10d = 20000000 Zyklen Schütz mit mechanischer Last entspricht EN/ISO 13849-1 |
| Schutzfunktionen | Thermischer Überlastschutz; Motorüberhitzung; Überstrom; Unterstrom; Blockierung; Schweranlauf; Stillstand; Schneller Zyklus - Verriegelung; Phasenfolge; Schneller Neustart - Verriegelung; Phasenumkehr; Phasenausfall; Phasenunsymmetrie; Erdschlussstrom |
| Überwachungsart | Zeitgerät EIN; Zeitgeräteschalter EIN; Anzahl von Fehlern; Anzahl Schaltspiele; Anzahl der Leistungszyklen des Geräts; Durchschnittliche Stromstärke Iavg; Durchschnittliche Spannung Vavg; Max. Strom Imax; Max. Spannung Vmax; Wirk- und Blindleistung mit Spannungsmodul; Wirk- und Blindenergie mit Spannungsmodul; Wirkleistungsfaktor mit Spannungsmodul |
| Lokale Signalisierung | 1 LED (grün/rot) für DS (Gerätestatus); 1 LED (grün/rot) für LS (Laststatus) |
| Normen | EN/IEC 60947-1; EN/IEC 60947-4-1; UL 60947-4-1; CSA C22.2 Nr. 60947-4-1 |
| Produktzertifizierungen | EAC; CSA; CCC; UL |
| Montagemodus | Horizontal und vertikal (35 mm symmetrische DIN-Schiene) |
| Anschlüsse - Klemmen | Schraubklemmen 1 Kabel 1…4 mm² (AWG 16-AWG 12)fest; Schraubklemmen 2 Kabel 1…4 mm² (AWG 16-AWG 12)fest; Schraubklemmen 1 Kabel 1,5…4 mm² (AWG 16-AWG 12)flexibel ohne Kabelende; Schraubklemmen 2 Kabel 1,5…4 mm² (AWG 16-AWG 12)flexibel ohne Kabelende; Schraubklemmen 1 Kabel 1…4 mm² (AWG 16-AWG 12)flexibel mit Kabelende; Schraubklemmen 2 Kabel 1…2,5 mm² (AWG 16 - AWG 14)flexibel mit Kabelende |
| Anzugsmoment | 1,7 Nm - mit Schraubendreher flach Ø 6; 1,7 Nm - mit Schraubendreher Philips Nr. 2 |
| Breite | 45 mm |
| Höhe | 116 mm |
| Tiefe | 115 mm |
| Produktgewicht | 0,656 kg |
Montage11
| Umgebungstemperatur Bei Lagerung | -25…70 °C |
|---|---|
| Umgebungstemperatur Bei Betrieb | -10…50 °C ohne Leistungsreduzierung; 50…60 °C mit Stromabsenkung |
| Relative Luftfeuchtigkeit | 5…95 % |
| Aufstellungshöhe | 0 - 2.000 m ohne Leistungsreduzierung |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 2 |
| Beschichtung | TC |
| Feuer Beständigkeit | 960 °C entspricht UL 94; 850 °C entspricht IEC 60695-2-1; 650 °C entspricht IEC 60695-2-12 |
| Stoßfestigkeit | 15 Gn (Dauer = 11 ms) entspricht IEC 60068-2-27 |
| Vibrationsfestigkeit | 1,5 mm Spitze zu Spitze (f= 3…13 Hz) entspricht IEC 60068-2-6; 1 Gn (f= 13…200 Hz) entspricht IEC 60068-2-6 |
| Elektromagnetische Verträglichkeit | Störfestigkeitsprüfung bei elektrostatischer Entladung, Level 3, 8 kV Luft, 6 kV Kontakt, conforming to EN/IEC 61000-4-2; Störfestigkeitsprüfung HF-Felder, Level 3, 10 V/m, conforming to EN/IEC 61000-4-3; Prüfung der Störfestigkeit gegen schnelle transiente elektrische Störgrößen, Stufe 4, 4 kV, conforming to EN/IEC 61000-4-4; Prüfung der Störfestigkeit gegen Überspannungen (Differentialbetrieb), |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 5,000 cm |
| VPE 1 Breite | 12,500 cm |
| VPE 1 Länge | 13,000 cm |
| Verpackungsgewicht (Lbs) | 711,000 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 14 |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 10,252 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
