Schneider
Kompakter Sicherheitscontroller, 16 Eingänge, 8 Ausgänge, Modbus, CANopen
Nicht im Verkauf

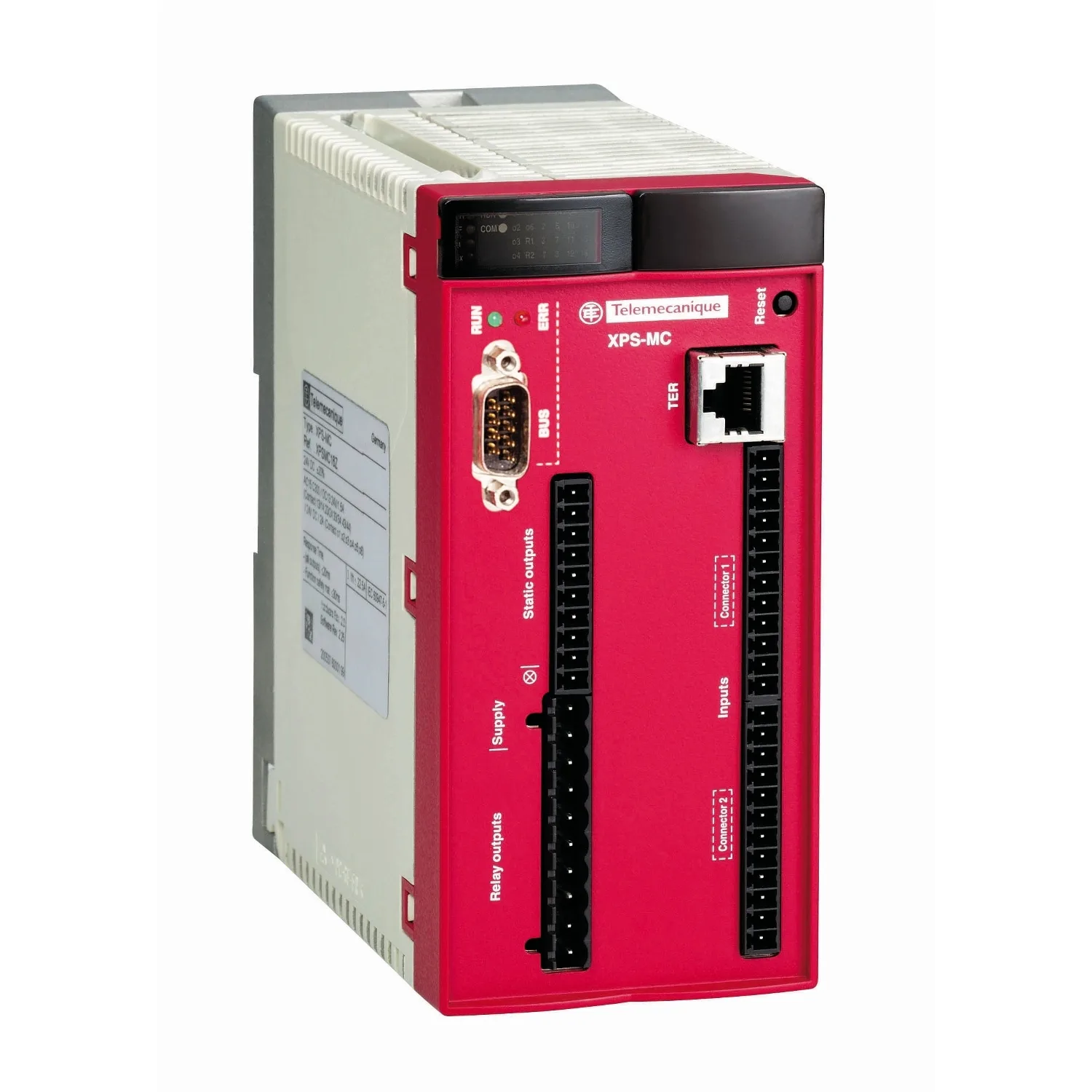

Schneider XPSMC16ZC, Kompakter Sicherheitscontroller, 16 Eingänge, 8 Ausgänge, Modbus, CANopen. Kategorie: Modicon MCM. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:XPSMC16ZC
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Baureihe
- Preventa Sicherheitstechnik
- Produkt- Oder Komponententyp
- Konfigurierbare Sicherheitssteuerung
- Bezeichnung Des Sicherheitsmoduls
- XPSMC
- Art Des Starts
- Konfigurierbar
Produktbeschreibung
Preventa kompakter Sicherheitscontroller XPSMC. Kompakter Sicherheitscontroller zur Realisierung von Sicherheitsanwendungen. Controller mit 16 sicheren digitalen Eingängen, 6 sichere Transistor-Ausgänge und 2x 2 sichere Relaisausgänge. Konfiguration durch den Anwender mit Software XPSMCWIN. Erreichbares Sicherheitsniveau bis Kat. 4, PL e, SIL 3. Buskommunikation Modbus und CANopen. Anschlussklemmen bitte separat bestellen. Versorgungsspannung 24 VDC.
Technische Daten
Hauptmerkmale11
| Baureihe | Preventa Sicherheitstechnik |
|---|---|
| Produkt- Oder Komponententyp | Konfigurierbare Sicherheitssteuerung |
| Bezeichnung Des Sicherheitsmoduls | XPSMC |
| Sicherheitsbenutzungskategorie | Kategorie 4 maximal entspricht EN 954-1/EN/ISO 13849-1; PLE maximal entspricht ISO 13849-1; SIL 3 maximal entspricht IEC 61508 |
| Art Des Starts | Konfigurierbar |
| Normen | IEC 61496-1; EN 574/ISO 13851; EN 1760-1/ISO 13856-1; IEC 61508; EN 954-1/EN/ISO 13849-1; IEC 60947-5-1; IEC 60204-1 |
| Produktzertifizierungen | UL; TÜV; CSA |
| [UH,nom] Bemessungs-Betriebsspannung | 24 V DC -20 - +20 % |
| Anzahl Der Eingänge | 16 |
| Kommunikationsprotokoll | CANopen mit 1 SUB-D 9-poliger Stecker Anschluss (Anschlüsse), serielle Leitung, Übertragungsrate: 20 Kbit/s, 50 Kbit/s, 125 Kbit/s, 250 Kbit/s, 500 Kbit/s, 800 Kbit/s oder 1 Mbit/s; Modbus mit 1 RJ45 Anschluss (Anschlüsse), serielle Leitung, Übertragungsrate: 1.200 bps, 2.400 bps, 4.800 bps, 9.600 bps oder 19.200 bps |
| Sicherheitsniveau | Kann PL e/Kategorie 4 erreichen entspricht EN 954-1/EN/ISO 13849-1; Kann SIL 3 erreichen entspricht IEC 61508 |
Zusatzmerkmale28
| Funktion Des Moduls | Not-Aus-Überwachung, mit oder ohne Zeitverzögerung, 1- oder 2-kanalige Verdrahtung; Aktivieren der Schalterüberwachung, 2 oder 3 Kontakte; Fußschalterüberwachung; Schutztürüberwachung mit 1 oder 2 Endschaltern; Überwachung Magnetschalter Kategorie 4 entspricht EN/IEC 61496; Stummschaltfunktion von Lichtvorhängen; Wahlschalter; Überwachung Sicherheitsmatte; Verzögerungen Sicherheitszeit; Wellen-/Ke |
|---|---|
| Synchronisationszeit Zwischen Den Eingängen | Je nach gewählter Konfiguration |
| Leistungsaufnahme In W | 12 W |
| Eingangsschutztyp | Externe Sicherung 16 A |
| [Uc] Steuerkreisspannung | 28,8 V |
| Max. Leitungswiderstand | 100 Ohm <2000 m |
| Ausgangstyp | 2 Relais, 2 Schließer (4 Schließer insgesamt) Schaltkreis(e); Fester Zustand, 6 Schaltkreis(e), spannungsfrei |
| Ausschaltvermögen | 180 VA Halten AC-15 C300 Relaisausgang; 1800 VA Einschaltstrom AC-15 C300 Relaisausgang |
| Thermischer Ausgangsstrom | 4 A für beide Ausgänge gleichzeitig; 6 für 1 Ausgang und 2 für den anderen für Relaisausgang |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 16 A für Relaisausgang; 6,5 A für statische Ausgangsschaltung |
| Zugehörige Absicherung | 16 A GL für Netzteil; 4 A GL für Relaisausgang; 6 A flinke Feinsicherung für Relaisausgang |
| Min. Ausgangsstrom | 10 mA für Relaisausgang |
| Min. Ausgangsspannung | 17 V für Relaisausgang |
| [tA] Antwortzeit | Konfigurierbar: 20 ms oder 30 ms mit Software XPSMCWIN |
| [Ui] Bemessungs-Isolationsspannung | 300 V (Verschmutzungsgrad 2) entspricht IEC 60647-5-1, DIN VDE 0110 Teil 1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV Überspannungskategorie III entspricht IEC 60647-5-1, DIN VDE 0110 Teil 1 |
| Zugriffsmethode | Slave |
| Austauschgröße | 14 Worte |
| Anzahl Der Adressen | 1…127 für CANopen; 1…247 für Modbus |
| Parität | Gerade für Modbus; Nein für Modbus; Ungerade für Modbus |
| Datenformat | 1 Startbit/8 Datenbits; 1 Stoppbit gerade oder ungerade; 2 Stoppbits ohne Parität; RTU-Modus (Remote Terminal Unit) |
| Unterstützte Modbus-Funktion | 01: 8-Bit Ausgangsdaten/32-Bit Eingangsdaten; 02: 32-Bit Eingangsdaten/8-Bit Ausgangsdaten; 03: Informationen und Fehlermeldungen |
| Lokale Signalisierung | 32 LEDs |
| Montagehalterung | Montageplatte |
| Tiefe | 153 mm |
| Höhe | 151,5 mm |
| Breite | 74 mm |
| Produktgewicht | 0,82 kg |
Montage3
| Schutzart (IP) | IP20 entspricht IEC 60529 |
|---|---|
| Umgebungstemperatur Bei Betrieb | -10…55 °C |
| Umgebungstemperatur Bei Lagerung | -25…85 °C |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 9,500 cm |
| VPE 1 Breite | 18,000 cm |
| VPE 1 Länge | 26,000 cm |
| Verpackungsgewicht (Lbs) | 1,265 kg |
| VPE 2 Art | S04 |
| VPE 2 Menge | 6 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 40,000 cm |
| VPE 2 Länge | 60,000 cm |
| VPE 2 Gewicht | 8,459 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
