Schneider
Sicherheitsbaustein 15 Funktionen, 2 unabhängige Kreise, 24 VDC, fest
Nicht im Verkauf

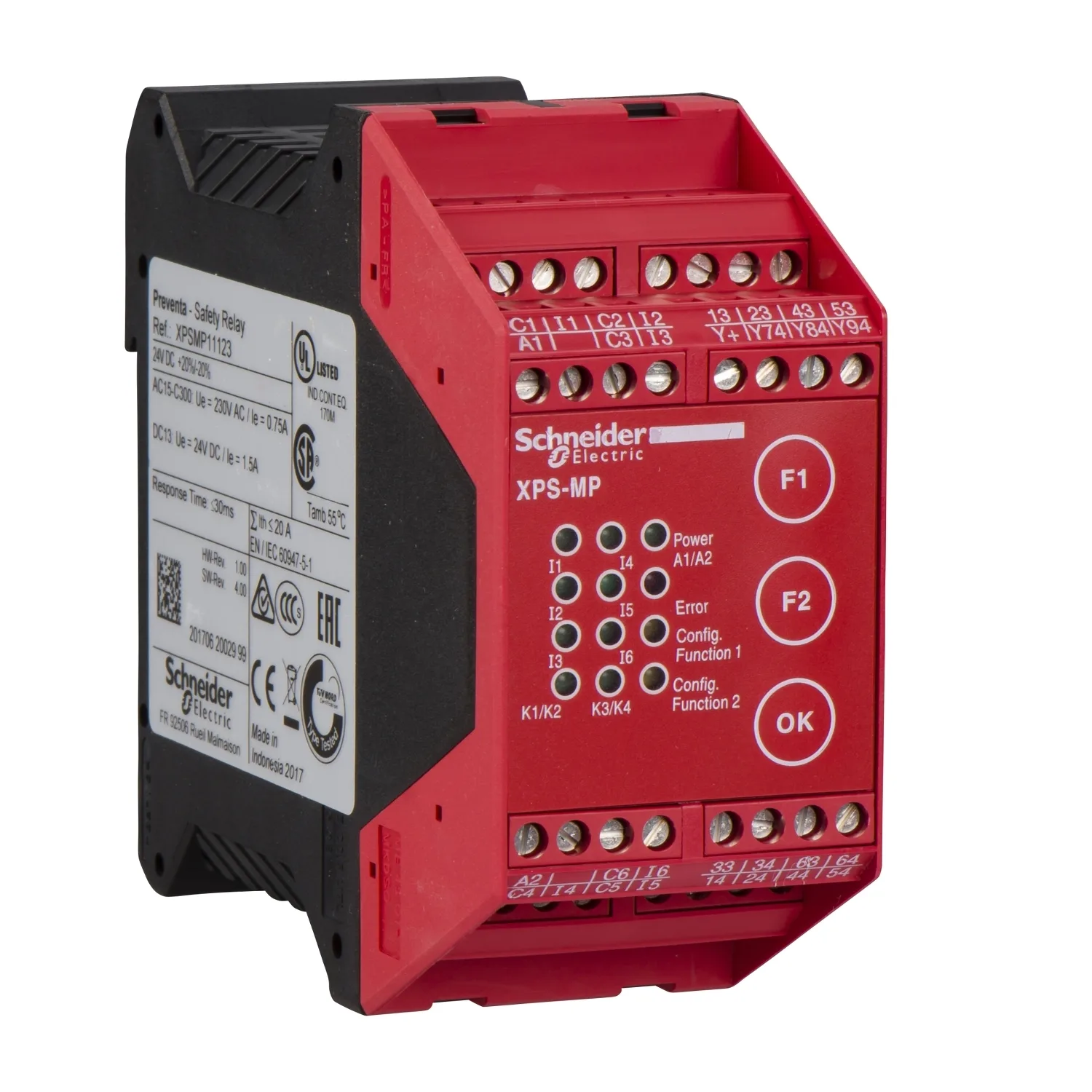

Schneider XPSMP11123, Sicherheitsbaustein 15 Funktionen, 2 unabhängige Kreise, 24 VDC, fest. Kategorie: Modicon MCM. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:XPSMP11123
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Baureihe
- Preventa Sicherheitstechnik
- Produkt- Oder Komponententyp
- Sicherheitssteuerung mit vordefinierter Funktion
- Bezeichnung Des Sicherheitsmoduls
- XPSMP
- Anwendung Des Sicherheitsmoduls
- 2 unabhängige Funktionen
Produktbeschreibung
Preventa Sicherheitscontroller XPSMP. Sicherheitscontroller stellt zwei voneinander unabhängige Sicherheitsfunktionen zur Verfügung. 15 vordefinierten Sicherheitsfunktionen können über 3 frontseitige Tasten ausgewählt werden Not-Aus/Halt, Schutzgitter, Zustimmschalter, Schaltmatten, Lichtgitter, Magnetschalter und Schutzgitter an Spritzgieß- oder Blasmaschinen. Das Gerät erfüllt die Anforderungen des Sicherheitsniveaus bis PL e in Kategorie 4 und SIL 3. Für Sicherheitsstromkreise stehen sechs Relaisschliesserkontakt (3 je Funktion) und zur Meldung drei Transistorausgänge zur Verfügung. Zwölf LEDs zeigen den Zustand an. Die Montage erfolgt auf der Hutschiene. Der Leitungsanschluss erfolgt über feste Schraubklemmen und die Versorgungsspannung beträgt 24 VDC.
Technische Daten
Hauptmerkmale12
| Baureihe | Preventa Sicherheitstechnik |
|---|---|
| Produkt- Oder Komponententyp | Sicherheitssteuerung mit vordefinierter Funktion |
| Bezeichnung Des Sicherheitsmoduls | XPSMP |
| Anwendung Des Sicherheitsmoduls | 2 unabhängige Funktionen |
| Sicherheitsbenutzungskategorie | Kategorie 4 maximal entspricht EN/IEC 60954-1 |
| Art Des Starts | Automatisch oder unüberwacht (Konfiguration 1); Automatisch oder unüberwacht (Konfiguration 10); Automatisch oder unüberwacht (Konfiguration 11); Automatisch oder unüberwacht (Konfiguration 14); Automatisch oder unüberwacht (Konfiguration 3); Automatisch oder unüberwacht (Konfiguration 5); Automatisch oder unüberwacht (Konfiguration 7); Überwacht (Konfiguration 12); Überwacht (Konfiguration 13); Ü |
| Prüfungen | Konfiguration (Konfiguration 10); Konfiguration (Konfiguration 13); Konfiguration (Konfiguration 3); Konfiguration (Konfiguration 4); Konfiguration (Konfiguration 5); Konfiguration (Konfiguration 6); Konfiguration (Konfiguration 9) |
| Normen | EN/IEC 60947-1 + A11; EN/IEC 60947-5-1; EN/IEC 60204-1; DIN V VDE 801 + A1 |
| Produktzertifizierungen | UL; CSA; BIA |
| [UH,nom] Bemessungs-Betriebsspannung | 24 V DC -20 - +20 % |
| Anschlüsse - Klemmen | Unverlierbare Klemmschrauben flexibel Kabel: 0,14 - 0,75 mm² ohne Kabelende, 2-Draht; Unverlierbare Klemmschrauben starr Kabel: 0,14 - 0,75 mm² ohne Kabelende, 2-Draht; Unverlierbare Klemmschrauben flexibel Kabel: 0,14 - 2,5 mm² ohne Kabelende, 1 Draht; Unverlierbare Klemmschrauben starr Kabel: 0,14 - 2,5 mm² ohne Kabelende, 1 Draht; Unverlierbare Klemmschrauben flexibel Kabel: 0,25 - 1 mm² mit Ad |
| Sicherheitsniveau | Kann PL e/Kategorie 4 erreichen entspricht EN/ISO 13849-1; Kann SIL 3 erreichen entspricht EN/IEC 62061 |
Zusatzmerkmale23
| Funktion Des Moduls | Konfiguration 0: Funktionen deaktiviert (Werkseinstellung); Konfiguration 1: Not-Aus-Überwachung 1-Kanal-Verkabelung, Kategorie 2; Konfiguration 10: Aktivieren der Griffschalterüberwachung (3-Positionenschalter), Kategorie 4; Konfiguration 11: Überwachung von Trittmatten und Schaltleisten, Kategorie 3; Konfiguration 12: Überwachung von Trittmatten und Schaltleisten, Kategorie 3; Konfiguration 13: |
|---|---|
| Synchronisationszeit Zwischen Den Eingängen | 0,5 s (Konfiguration 13); 1,5 s (Konfiguration 14); 1,5 s (Konfiguration 15); 1,5 s (Konfiguration 5); 1,5 s (Konfiguration 6); 1,5 s (Konfiguration 9); Unbegrenzt (Konfiguration 3); Unbegrenzt (Konfiguration 4); Unbegrenzt (Konfiguration 7); Unbegrenzt (Konfiguration 8) |
| Leistungsaufnahme In W | 5 W |
| Eingangsschutztyp | Intern, elektronisch |
| [Uc] Steuerkreisspannung | 24 V |
| Max. Leitungswiderstand | 100 Ohm <2000 m |
| Anzahl Der Sicherheitskreise | 3 Schließerrelais pro Funktion (6 Schließer insgesamt), spannungsfrei |
| Anzahl Der Zusätzlichen Stromkreise | 3 Halbleiterausgänge |
| Ausschaltvermögen | 180 VA Halten AC-15 C300 Relaisausgang; 1800 VA Einschaltstrom AC-15 C300 Relaisausgang |
| Thermischer Ausgangsstrom | 2 A für 1 Ausgang und 4 A die anderen 2 Ausgänge für Relais; 3,3 A für alle 3 Relaisausgänge gleichzeitig; 6 A für 1 Ausgang und 2 A die anderen 2 Ausgänge für Relais |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 20 A |
| Zugehörige Absicherung | 4 A gG für Relaisausgang entspricht EN/IEC 60947-5-1, DIN VDE 0660 Teil 200; 6 A flinke Feinsicherung für Relaisausgang entspricht EN/IEC 60947-5-1, DIN VDE 0660 Teil 200 |
| Min. Ausgangsstrom | 10 mA für Relaisausgang |
| Min. Ausgangsspannung | 17 V für Relaisausgang |
| Max. Reaktionszeit Bei Geöffnetem Eingang | 30 ms |
| [Ui] Bemessungs-Isolationsspannung | 300 V (Verschmutzungsgrad 2) entspricht EN/IEC 60947-5-1, DIN VDE 0110 Teile 1 & 2 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV Überspannungskategorie III entspricht EN/IEC 60947-5-1, DIN VDE 0110 Teile 1 & 2 |
| Lokale Signalisierung | 12 LEDs |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| Tiefe | 114 mm |
| Höhe | 99 mm |
| Breite | 45 mm |
| Produktgewicht | 0,32 kg |
Montage3
| Schutzart (IP) | IP20 (Klemmen); IP40 (Gehäuse) |
|---|---|
| Umgebungstemperatur Bei Betrieb | -10…55 °C |
| Umgebungstemperatur Bei Lagerung | -25…85 °C |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 6,5 cm |
| VPE 1 Breite | 12 cm |
| VPE 1 Länge | 16 cm |
| Verpackungsgewicht (Lbs) | 452 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 20 |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 9,762 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
