Schneider

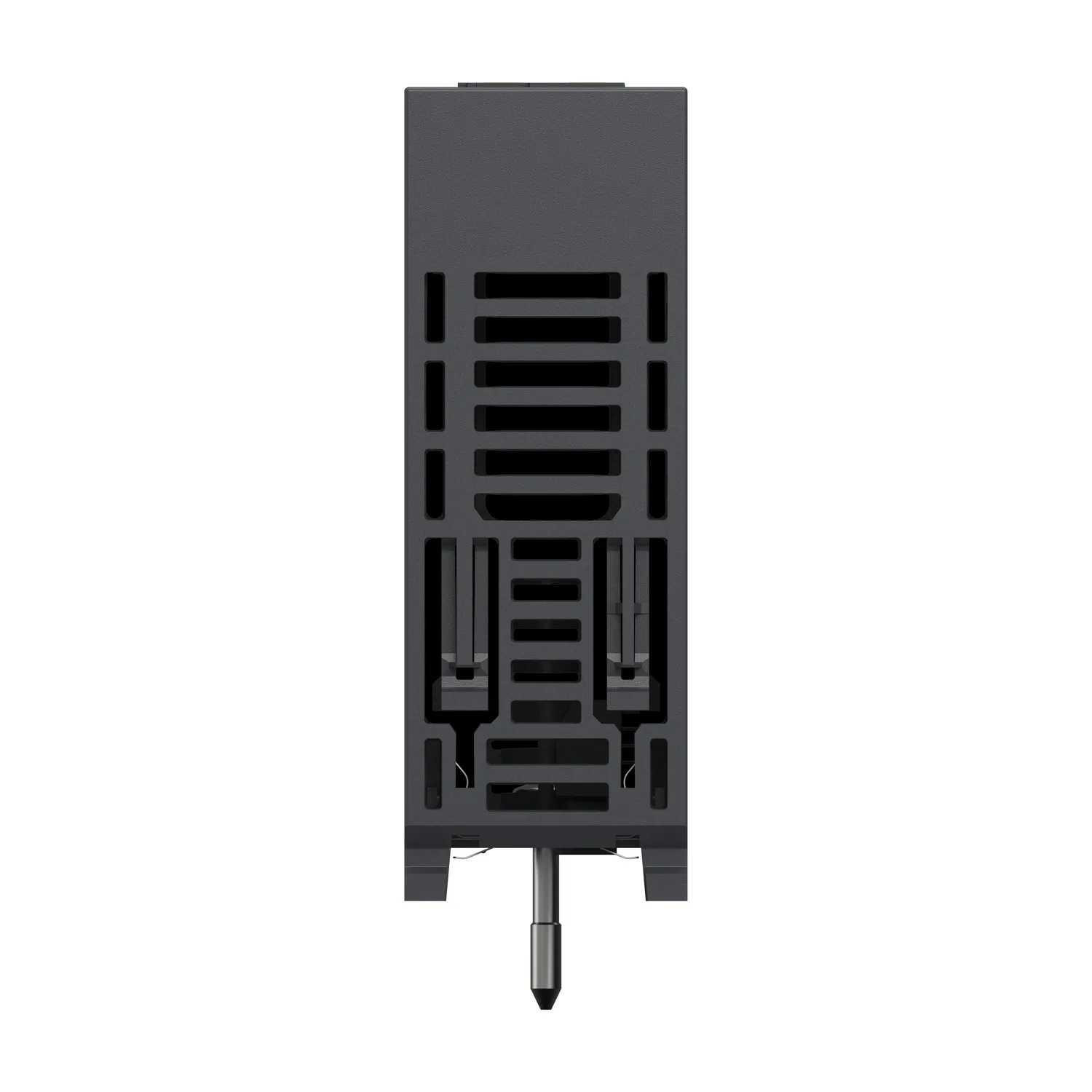

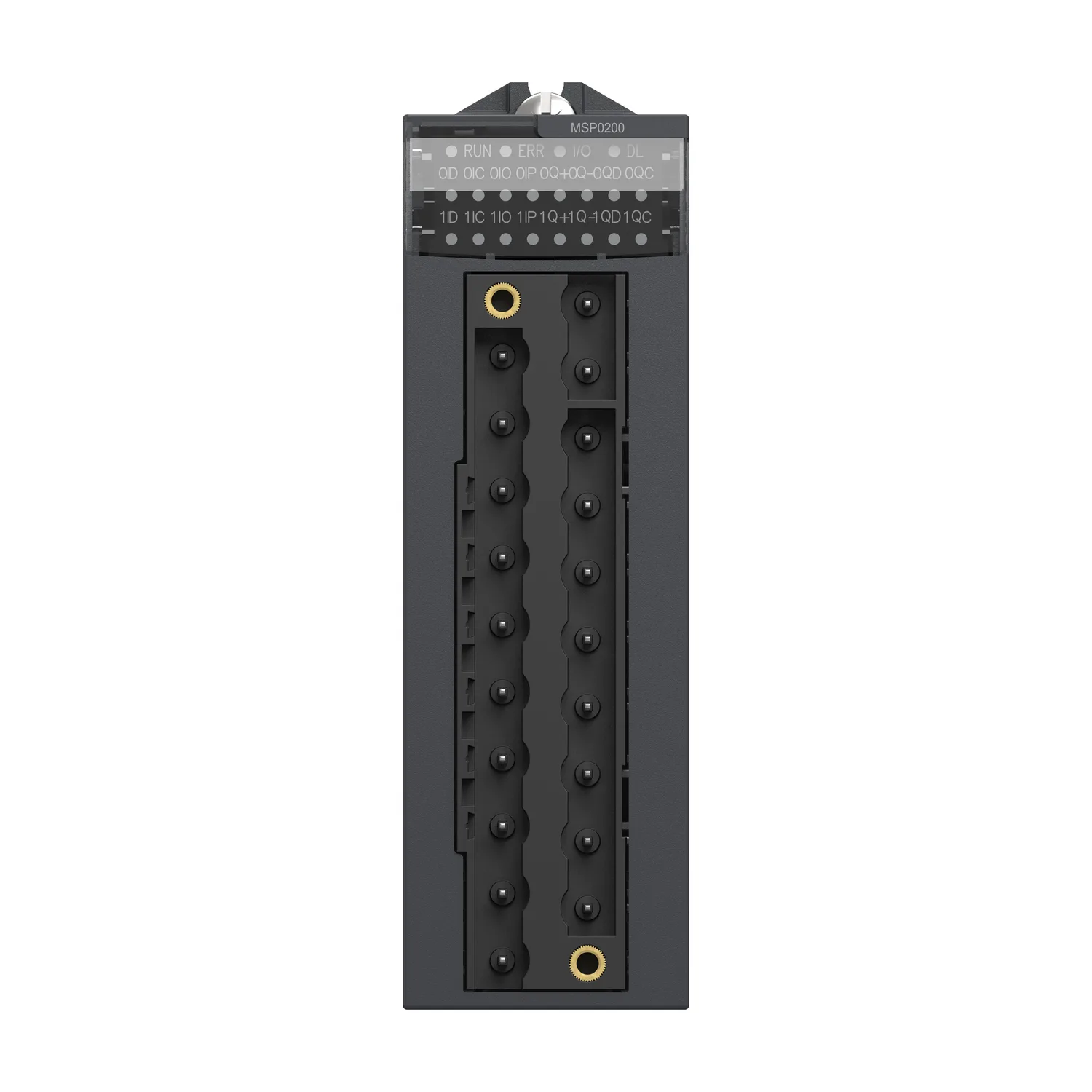

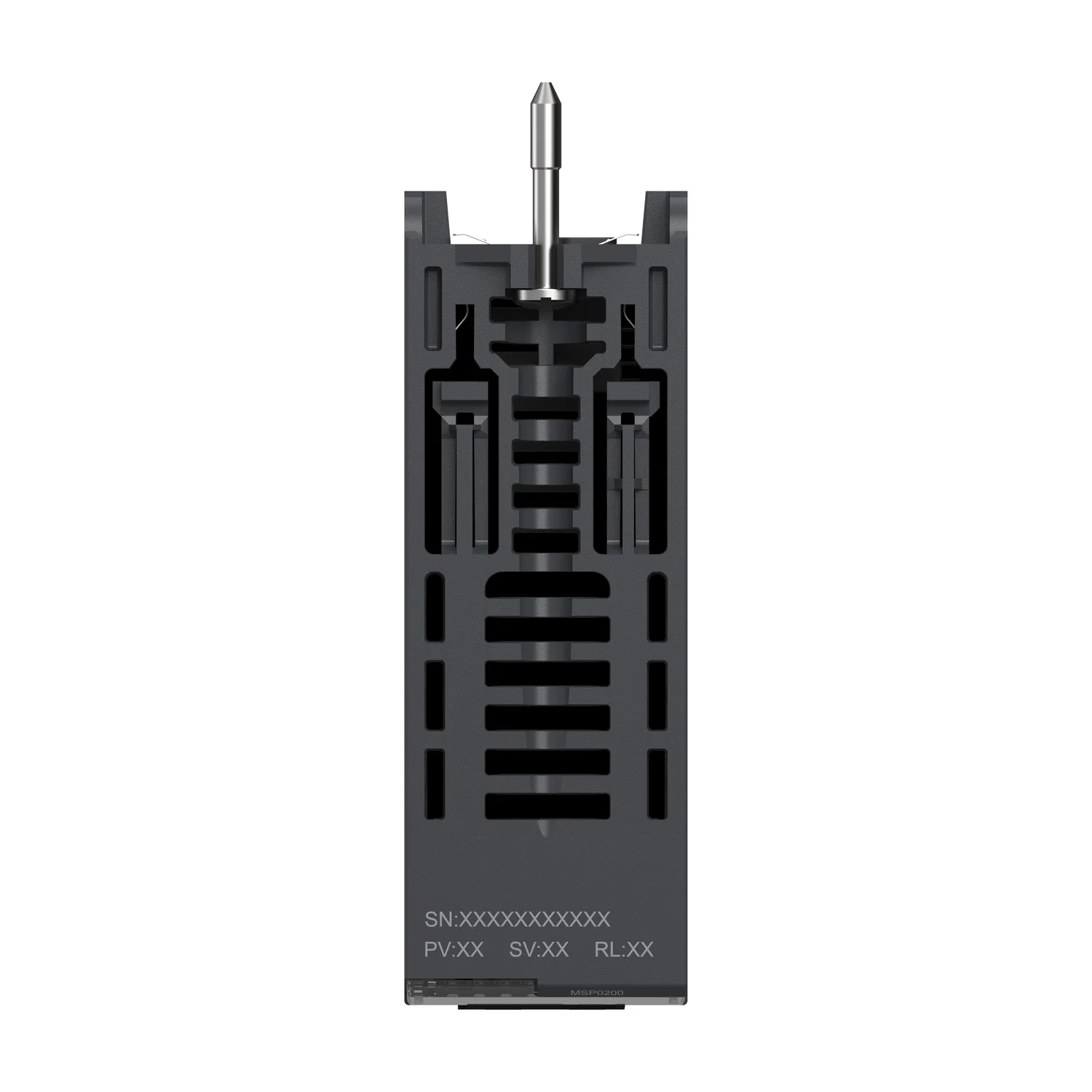

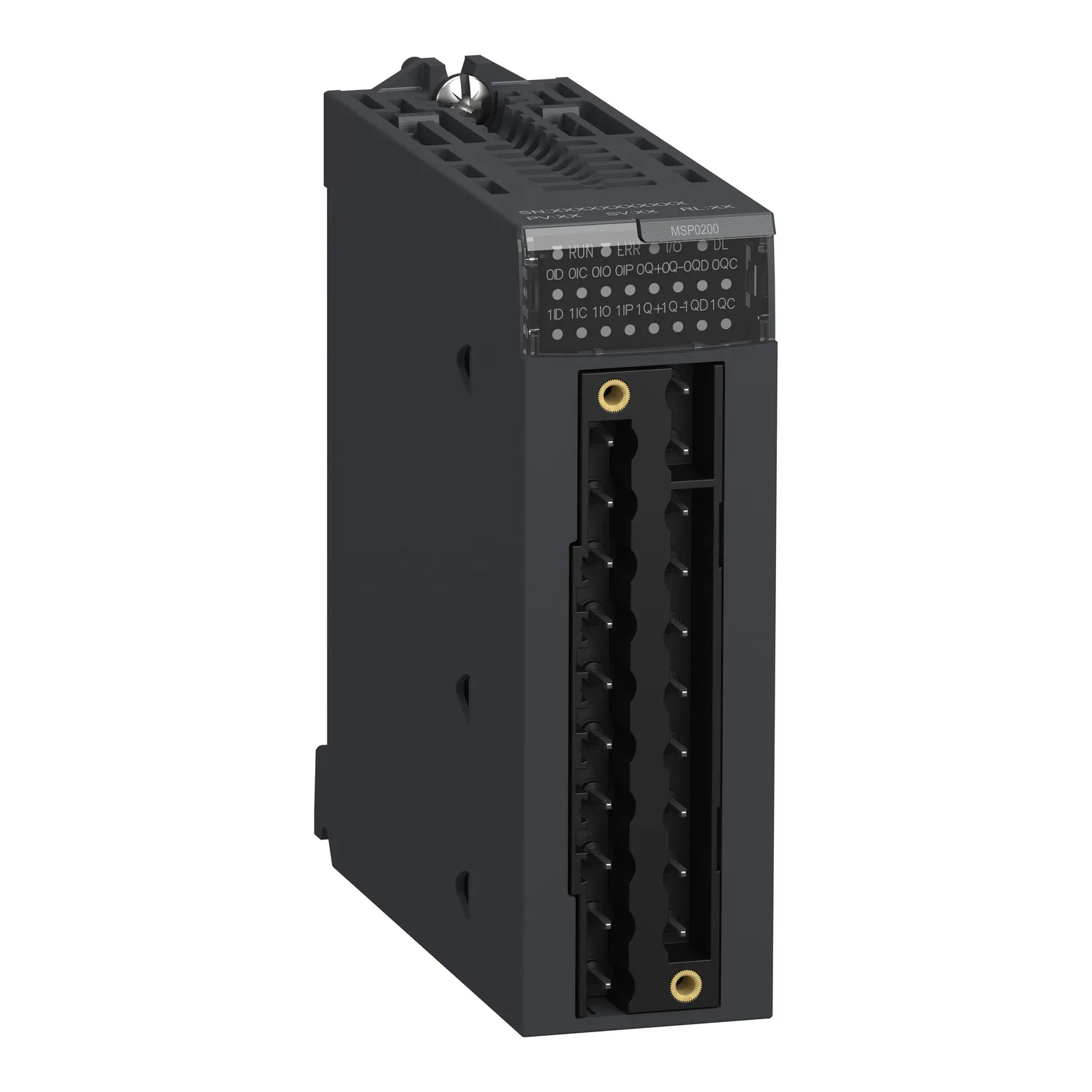

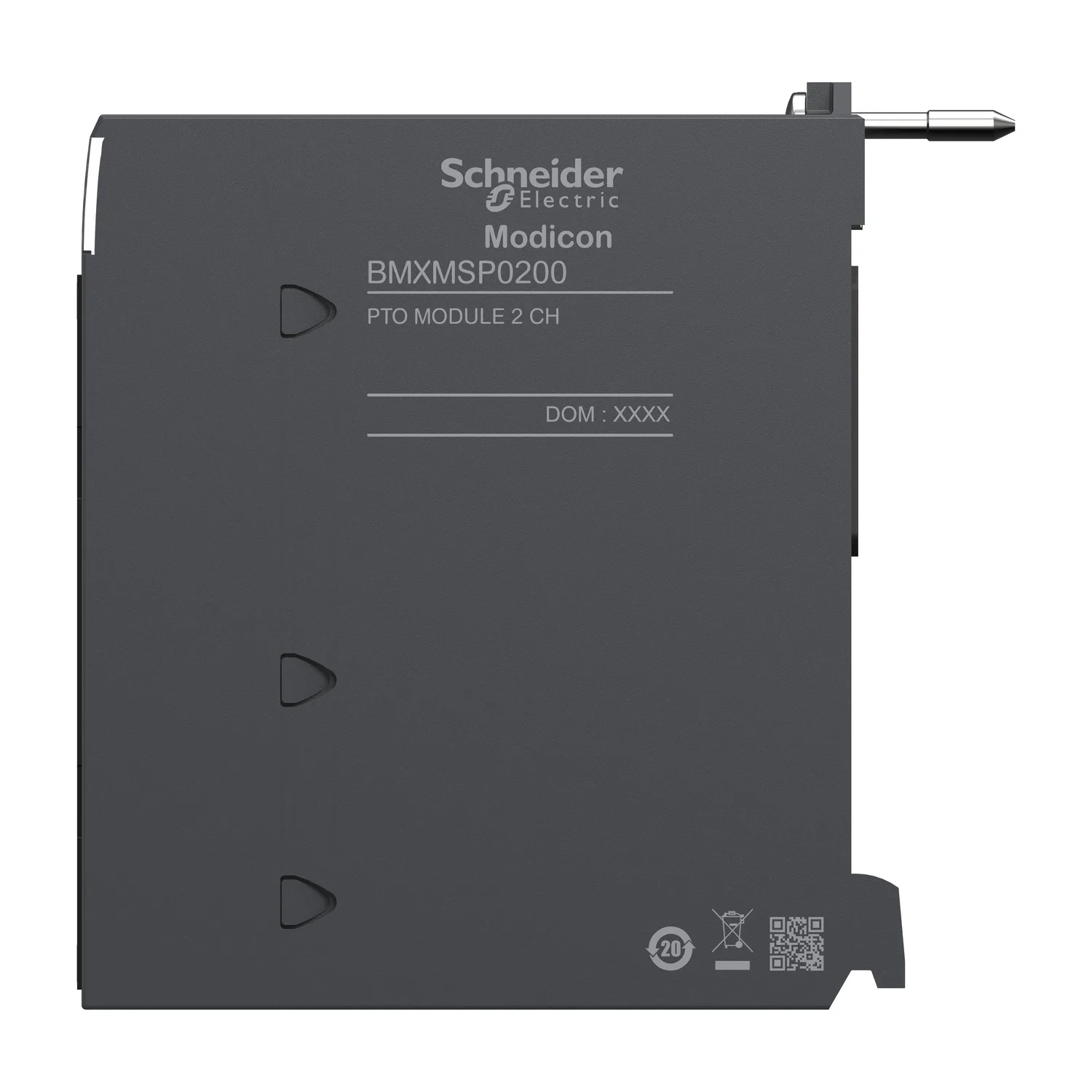

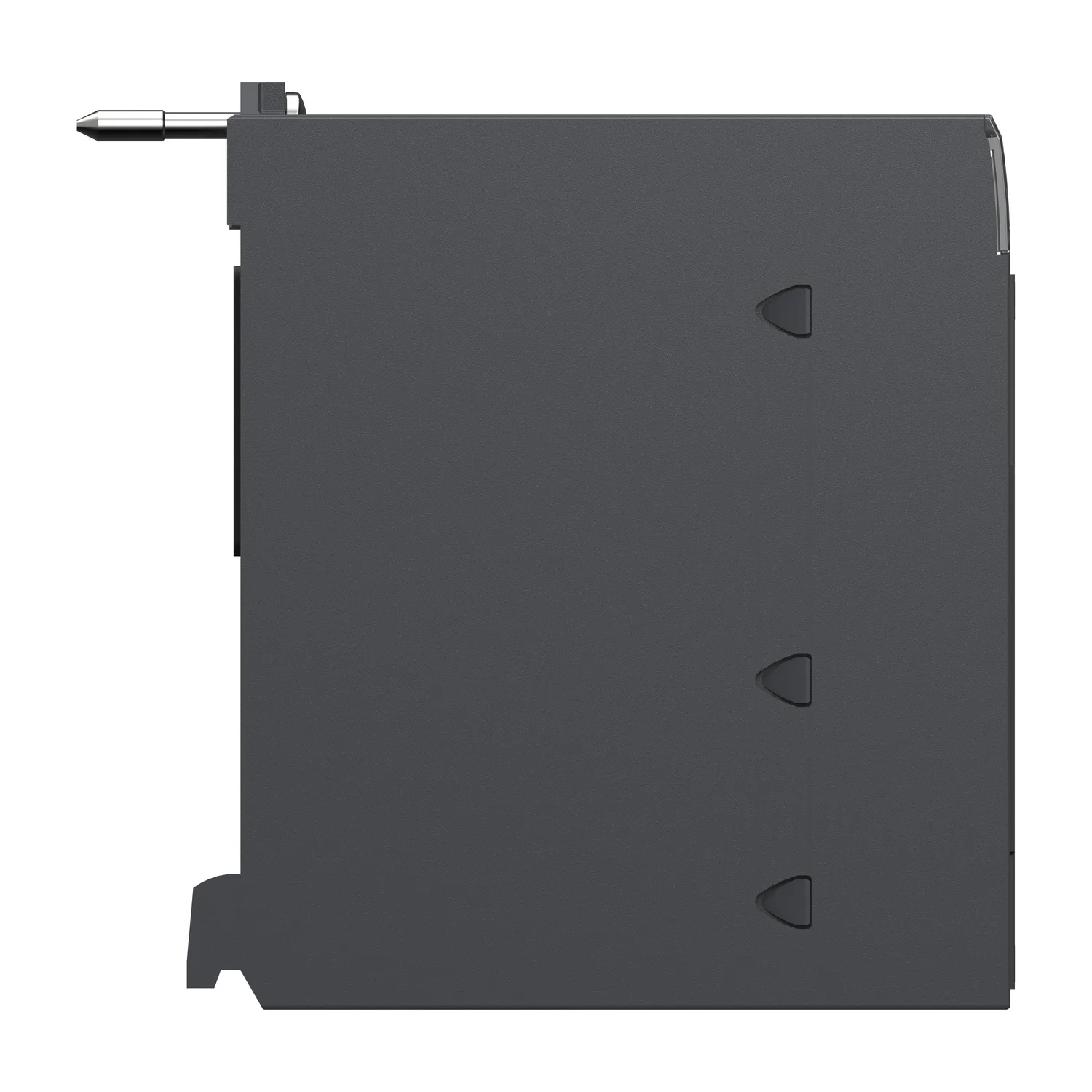

Modicon X80 - module commande de mouvement - 2 voies PTO et 4E/2S aux. - 24Vcc
Schneider BMXMSP0200, Modicon X80 - module commande de mouvement - 2 voies PTO et 4E/2S aux. - 24Vcc. Catégorie : Modicon X80 I/Os. Demandez un devis pour le prix et le délai.
- Référence :BMXMSP0200
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :560.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Modicon X80
- Type De Produit Ou Équipement
- Module PTO
- Nombre De Voies
- 2
- Nombre D'entrées
- 4
Description du produit
- Il s'agit d'un module PTO avec une tension d'entrée/sortie de 24V DC, un courant de sortie de 50mA et une consommation de courant maximale de 200mA / 3.3V DC
- Modicon X80 offre un environnement unique pour l'utilisation de modules d'E/S dans les architectures d'automatisation, réduisant les coûts de stock de pièces de rechange, de maintenance et de formation
- Équipé de deux connecteurs à 28 voies pour la connexion électrique
- Il n'y a pas d'isolation entre les canaux
- Ce produit répond aux besoins de nos clients dans les domaines des infrastructures intelligentes, de l'eau et des eaux usées, des biens de consommation emballés, des mines, minéraux et métaux, des centres de données et de la production d'énergie
- Conforme aux normes EN 61131-2, EN 61000-6-4, EN 61000-6-2 et EN 61010-2-201
- Cette sortie est compatible avec le convertisseur de signal (USIC), RS422, entrée 7mA et entrée source, 5V à 24V
- Entrée compatible avec capteur de proximité 2 fils/3 fils 19.2V à 30V conforme à la norme IEC 947-5-2
- Modicon X80 se compose d'une plate-forme commune de modules compatibles avec les mêmes pièces de rechange en stock, réduisant les coûts de maintenance et de formation, et d'une application unique pour différents automates programmables (PAC)
- Modicon X80 offre un environnement unique pour l'utilisation de modules d'E/S dans les architectures d'automatisation en réduisant les coûts de stock de pièces de rechange, de maintenance et de formation.
Caractéristiques principales
- Module PTO commun pour les plates-formes Modicon M580 et M340
- Deux canaux PTO indépendants
- Pour contrôler les variateurs de vitesse ou les servo-entraînements Lexium 32C/32M avec interface de commande d'impulsions intégrée
- Conception robuste pour environnements industriels
Caractéristiques techniques
Principales8
| Gamme De Produit | Modicon X80 |
|---|---|
| Type De Produit Ou Équipement | Module PTO |
| Nombre De Voies | 2 |
| Nombre D'entrées | 4 |
| Type D'entrée Logique | Courant sink oui entrée de source se conformer à CEI 61131-2 type 3; Courant sink oui entrée de proximité et entrée de commutateur de fin de course se conformer à CEI 61131-2 type 3; Courant sink ou source compteur en position d'entrée se conformer à CEI 61131-2 type 3; Courant sink ou source lecteur prêt, entrée de secours se conformer à CEI 61131-2 type 3 |
| Compatibilité De L'entrée | Détecteur de proximité à 2/3 fils 19,2…30 V se conformer à CEI 947-5-2 |
| Compatibilité De Sortie | Convertisseur de signal (USIC); RS422, entrée 7 mA; Entrée source, 5 V à 24 V |
| Fréquence De Sortie | 200 kHz <0,5 m avec USIC et VW3M8210R05; 100 kHz <5 m avec le circuit d'entrée source normal; 200 kHz <10 m avec les circuits compatibles RS422 |
Complémentaires29
| Seuil De Fonctionnement | > 12 V pas d'erreur de tension d'alimentation; > 8 V erreur de tension d'alimentation |
|---|---|
| Tension D'entrée | 24 V CC |
| Courant D'entrée | 4,3 mA |
| Tension État 1 Garanti | >= 11 V |
| Consommation Électrique | 35 mA à 24 V CC préactuateur; 150 mA à 3,3 V CC typique; 200 mA à 3,3 V CC maximum |
| Etat Actuel 1 Garanti | >= 2 mA |
| Tension État 0 Garanti | 5 V |
| Etat Actuel 0 Garanti | <= 1,5 mA |
| Temps De Réponse | < 200 µs pour entrée complète de position et entrée prête pour lecteur; < 60 µs pour entrée de source et entrée de proximité |
| Nombre De Sorties | 1 sortie impulsionnelle; 2 sortie auxiliaire |
| Seuil De Détection En Tension Du Pré Actionneur | < 8 V tension de préactuateur d'erreur sortie auxiliaire; < 8 V pas d'erreur de tension du préactuateur sortie auxiliaire; > 14 V tension de préactuateur d'erreur sortie impulsionnelle; > 14 V pas d'erreur de tension du préactuateur sortie impulsionnelle |
| Tension De Sortie | 24 V CC |
| Limites De La Tension De Sortie | 19...30 V |
| Courant De Sortie Logique | 50 mA |
| Courant Par Voie | 0,4 A |
| Courant De Fuite Maximum | 0,05 mA à l'état 0 |
| [Ures] Tension Résiduelle | 0,15 V à phase 1 |
| Temps De Réponse En Sortie | 1,2…1,5 ms sur apparition; 1,2…1,5 ms escamotable |
| Impédance De Charge Ohmique | 15000 Ohm |
| Protection Contre Les Surcharges En Sortie | Par limiteur de courant et disjoncteur électronique |
| Protection Court-circuit Sortie | Par limiteur de courant et disjoncteur électronique |
| Protection Inversion De Polarité | Par diode à montage inverse sur sortie; Intégré sur entrée |
| Isolement Entre Voies | Pas isolé |
| Isolation Entre Primaire Et Secondaire | 1500 Vrms |
| Résistance D'isolement | > 10 MOhm |
| Signalisation Locale | 1 DEL (vert) pour module en marche (RUN); 1 DEL (rouge) pour défaut externe (I/O); 1 DEL (rouge) pour défaut interne, panne du module (ERR); 1 DEL (vert) pour téléchargements (DL); 8 DELs (vert) pour état de la voie (CH00); 8 DELs (vert) pour état de la voie (CH01) |
| Raccordement Électrique | 2 connecteurs avec 28 broches |
| Format Du Module | Standard |
| Certifications Du Produit | CE; UL; CSA; RCM; EAC; Marine marchande; ATEX zone 2/22; IECEx zone 2/22 |
Environnement5
| Température De L'air Ambiant En Fonctionnement | -25…70 °C |
|---|---|
| Coefficient De Déclassement | Sans |
| Règlement Européen | 2014/35/EU - directive basse tension; 2014/30/EU - compatibilité electromagnétique; 2014/34/EU - ATEX directive |
| Normes | CEI 61131-2; CEI 61010-2-201; UL 61010-2-201; CSA C22.2 No 61010-2-201; IACS E10; CEI 61000-6-5, interface type 1 et type 2; CEI 61850-3, location G; CEI 60079-0 |
| Caractéristique D'environnement | Zone dangereuse Classe I Division 2 |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 5,400 cm |
| Largeur De L'emballage 1 | 11,500 cm |
| Longueur De L'emballage 1 | 11,700 cm |
| Poids De L'emballage (Kg) | 147,000 g |
| Type D'emballage 2 | S02 |
| Nb Produits Dans L'emballage 2 | 15 |
| Hauteur De L'emballage 2 | 15,000 cm |
| Largeur De L'emballage 2 | 30,000 cm |
| Longueur De L'emballage 2 | 40,000 cm |
| Poids De L'emballage 2 | 2,527 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
