Compact NSX630H - disjoncteur + déclencheur élect. micrologic 2.3 - 630A - 4P4d
Pas en vente

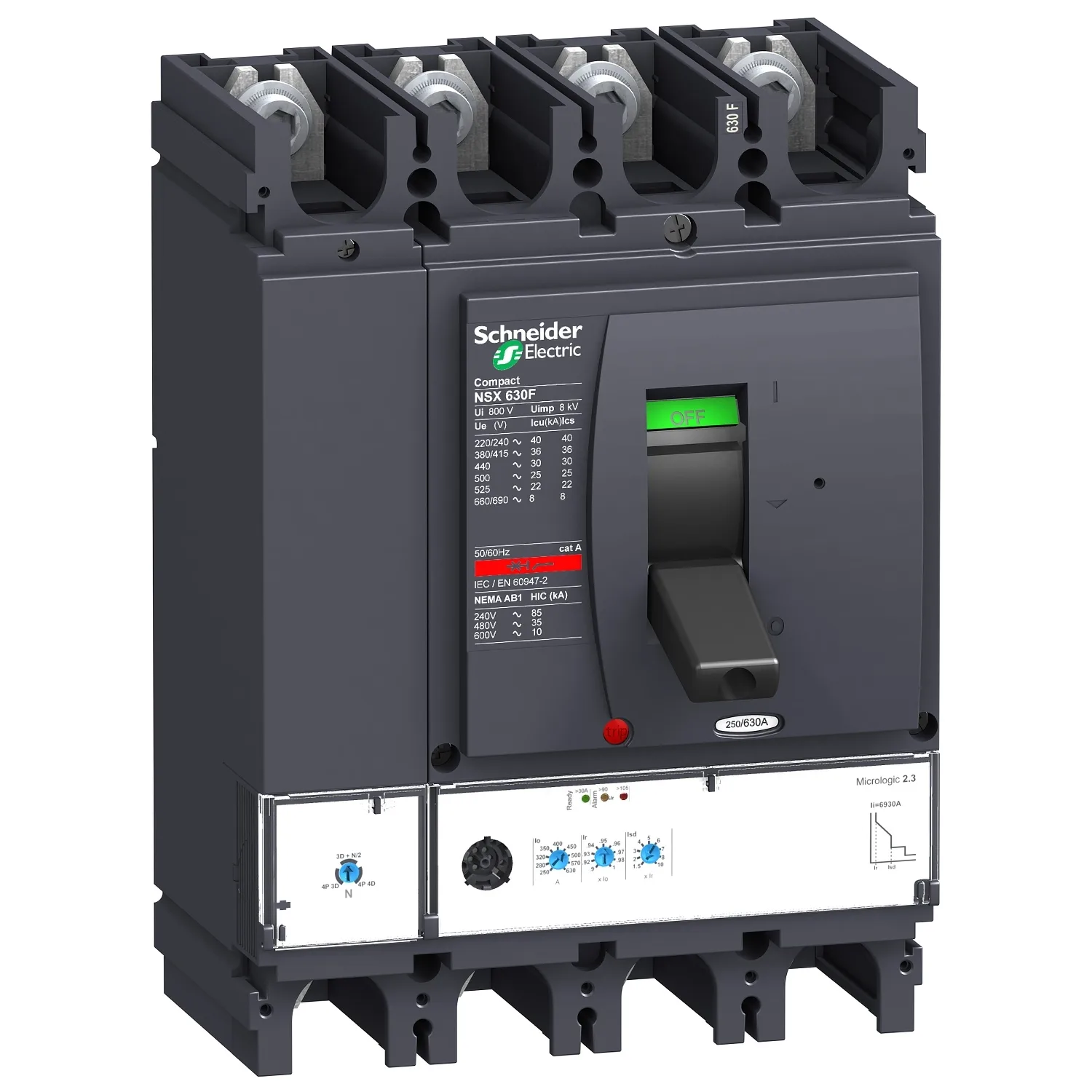

Schneider LV432896, Compact NSX630H - disjoncteur + déclencheur élect. micrologic 2.3 - 630A - 4P4d. Catégorie : ComPact NSX <630A. Pas en vente ; aucun prix ni devis n’est proposé pour ce produit.
- Référence :LV432896
- Fabricant / Marque :Schneider
Caractéristiques clés
- Gamme
- ComPacT
- Nom Du Produit
- ComPacT NSX
- Gamme De Produit
- ComPacT NSX400...630
- Nom De L'appareil
- NSX630H
Description du produit
Disjoncteur Compact Nsx630h - Micrologic 2.3 - 630 A - 4 Pôles 4d
Caractéristiques techniques
Principales22
| Gamme | ComPacT |
|---|---|
| Nom Du Produit | ComPacT NSX |
| Gamme De Produit | ComPacT NSX400...630 |
| Nom De L'appareil | NSX630H |
| Type De Produit Ou Équipement | Disjoncteur |
| Application De L'appareil | Distribution |
| Nombre De Pôles | 4P |
| Description Des Pôles Protégés | 3t; 4t; 3t + N/2 |
| Position Neutre | Gauche |
| [In] Courant Nominal | 630 A à 40 °C |
| [Ue] Tension Assignée D'emploi | 690 V CA 50/60 Hz |
| Type De Réseau | CA |
| Fréquence Du Réseau | 50/60 Hz |
| Aptitude Au Sectionnement | Oui se conformer à EN/IEC 60947-2 |
| Catégorie D'emploi | Catégorie A |
| Pouvoir De Coupure Ultime En Court-circuit [Icu] | 85 kA à 240 V CA 50/60 Hz conforme à UL 508; 65 kA à 480 V CA 50/60 Hz conforme à UL 508; 100 kA Icu à 220/240 V CA 50/60 Hz conforme à CEI 60947-2; 35 kA Icu à 525 V CA 50/60 Hz conforme à CEI 60947-2; 50 kA Icu à 500 V CA 50/60 Hz conforme à CEI 60947-2; 65 kA Icu à 440 V CA 50/60 Hz conforme à CEI 60947-2; 70 kA Icu à 380/415 V CA 50/60 Hz conforme à CEI 60947-2; 20 kA à 600 V CA 50/60 Hz confo |
| Niveau De Performance | H 70 kA 415 V CA |
| Nom Du Déclencheur | MicroLogic 2.3 |
| Technologie Du Déclencheur | Électronique |
| Fonctions De Protection Du Déclencheur | LSoI |
| Type De Commande | Par maneton |
| Mode D'installation Du Disjoncteur | Fixe |
Complémentaires30
| [Ui] Tension Assignée D'isolement | 800 V CA 50/60 Hz |
|---|---|
| [Uimp] Tension Assignée De Tenue Aux Chocs | 8 kV |
| Pouvoir De Coupure Nominal En Court-circuit De Service [Ics] | 11 kA à 525 V CA 50/60 Hz se conformer à CEI 60947-2; 10 kA à 660/690 V CA 50/60 Hz se conformer à CEI 60947-2; 100 kA à 220/240 V CA 50/60 Hz se conformer à CEI 60947-2; 50 kA à 500 V CA 50/60 Hz se conformer à CEI 60947-2; 65 kA à 440 V CA 50/60 Hz se conformer à CEI 60947-2; 70 kA à 380/415 V CA 50/60 Hz se conformer à CEI 60947-2 |
| Durée De Vie Mécanique | 15000 cycle |
| Durée De Vie Électrique | 2000 cycle à 690 V In; 6000 cycle à 690 V In/2; 4000 cycle à 440 V In; 8000 cycle à 440 V In/2 |
| Support De Montage | Plaque arrière |
| Raccordement Amont | Avant |
| Raccordement Aval | Avant |
| "Pas" De Raccordement | 45 mm |
| Type De Protection | L : for protection courant surcharge; So : for protection contre les courts-circuits de courte durée avec retard fixe; I : for protection instantanée contre court-circuit |
| Calibre Du Déclencheur | 630 A à 40 °C |
| Réglage Du Capteur De Protection Longue Durée Ir (protection Thermique) | Réglable 9 positions |
| Plage De Réglage Du Seuil De Protection Longue Durée [Ir] (protection Thermiqu | 250...630 A |
| Réglage De La Temporisation De La Protection Longue Durée Tr | Fixe |
| Plage De Réglage De La Temporisation De La Protection Longue Durée [Tr] | 16 s à 7,2 x Ir |
| Mémoire Thermique | 20 minutes avant et après le déclenchement |
| Réglage De La Temporisation De La Protection Différentielle Δt | Réglable 9 positions |
| Plage De Réglage Du Seuil De Protection Courte Durée [Isd] | 1,5…10 x Ir |
| Réglage De La Temporisation De La Protection Courte Durée Tsd | Fixe |
| Réglage Du Capteur De Protection Instantanée Ii (protection Court-circuit) | Fixe |
| Plage De Réglage Seuil De Protection Instantanée [Ii] (protection Court-circui | 6900 A |
| Protection Différentielle | Sans |
| Paramètres De Protection Neutre | 0,5 x Ir (3t + N/2); 1 x Ir (4t); Sans protection (3t) |
| Zone De Verrouillage Sélectif Logique ZSI | Sans |
| Nombre D'emplacements Pour Les Auxiliaires Électriques | 6 emplacement(s) |
| Signalisation Locale | DEL clignotante (vert) pour prêt à fonctionner; DEL 105 % Ir (rouge) pour surcharge; DEL 90 % Ir (orange) pour surcharge |
| Largeur (L) | 185 mm |
| Hauteur (H) | 255 mm |
| Profondeur (P) | 110 mm |
| Poids Net | 8,13 kg |
Environnement11
| Normes | EN/IEC 60947 |
|---|---|
| Certifications Du Produit | CCC; EAC; Marine |
| Catégorie De Surtension | Classe II |
| Classe De Protection Contre Les Chocs Électriques | Classe II |
| Degré De Pollution | 3 se conformer à CEI 60664-1 |
| Degré De Protection IP | IP40 se conformer à CEI 60529 |
| Tenue Aux Chocs IK | IK07 se conformer à CEI 62262 |
| Température De L'air Ambiant En Fonctionnement | -25…70 °C |
| Température Ambiante Pour Le Stockage | -50…85 °C |
| Humidité Relative | 0…95 % |
| Altitude De Fonctionnement | 0...2000 m sans déclassement; 2000 m...5000 m avec déclassement |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 15,0 cm |
| Largeur De L'emballage 1 | 20,4 cm |
| Longueur De L'emballage 1 | 29,0 cm |
| Poids De L'emballage (Kg) | 7,542 kg |
| Type D'emballage 2 | S04 |
| Nb Produits Dans L'emballage 2 | 3 |
| Hauteur De L'emballage 2 | 30,0 cm |
| Largeur De L'emballage 2 | 40,0 cm |
| Longueur De L'emballage 2 | 60,0 cm |
| Poids De L'emballage 2 | 23,17 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
