| Nombre De Contacts De Sortie De Pas | 12 |
|---|
| [Us] Tension D'alimentation | 90...550 V CA; <= 999 kV CA avec terminal virtuel externe |
|---|
| Courant De Mesure | 0…5 A |
|---|
| Tension De Mesure | 90…550 V CA 50/60 Hz |
|---|
| Mode Opératoire | Manuel ou automatique |
|---|
| Nombre D'opérations De Quadrant Pour L'application De Générateur | 4 |
|---|
| Raccordement De L'appareil | Communication protocole : Modbus interface : RS485 |
|---|
| Fonction D'entrée | Interrupteur: 1 x contact sec |
|---|
| Code Couleur | Avant: gris foncé RAL 7016 |
|---|
| Type D'afficheur | LCD rétro-éclairé |
|---|
| Taille De L'affichage | 56 x 25 mm |
|---|
| Fonction Disponible | Programmation manuelle; Initialisation automatique; Détection automatique; Programmation avancée (expert); Toute séquence de pas |
|---|
| Type De Comptage | Facteur de puissance et FP de déplacement (signé, quatre quadrants); Distorsion harmonique totale de courant THD (I); Facteur de puissance moyenne sur durée de vie; Température maximum; Courant de phase I1, I2, I3 RMS en charge; Puissance active P, P1, P2, P3 en charge; Puissance réactive Q, Q1, Q2, Q3 en charge; Puissance apparente S, S1, S2, S3 en charge; Tension U21, U32, U13, V1, V2, V3 en cha |
|---|
| Type De Mesure | Surcharge de courant du condensateur Ieff/I1; Tension harmonique individuel; Facteur de puissance; Temps de fonctionnement; Cos φ; Température ambiante à l'intérieur de l'armoire; Tan φ |
|---|
| Informations Affichées | Nombre de cycles de commutation par pas; Dimensions de pas individuels en kVAr; Capacité de plage restante en % |
|---|
| Type D'alarmes | Perte de puissance de pas (< 75 %) / action: contact message et alarme + pas bloqué; Défectueux au niveau du pas / action: contact message et alarme + pas bloqué; Haute intensité de courant (transformateur de courant > 6 A) / action: message et contact alarme; Pompage (régulation instable) / action: contact message et alarme + pas bloqué; Courant faible (transformateur de courant < 15 mA) / action |
|---|
| Enregistrement De Données | 5 alarmes |
|---|
| Heure De L'alarme En Option | 100000 H sans maintenance |
|---|
| Comptage D'alarme Optionnel | 65000 cycle sans maintenance |
|---|
| Type D'entrée | Phase-phase; Phase-neutre; Insensible à la polarité CT; Insensible à la polarité de transposition de phase; Courant d'entrée CT...X/5 A et X/1 A |
|---|
| Type De Sortie | Contrôle relais: 0,2 A 110 V CC; Contrôle relais: 1 A 48 V CC; Contrôle relais: 2 A 400 V CA 50/60 Hz; Contrôle relais: 1 A 24 V CC; Contrôle relais: 5 A 250 V CA 50/60 Hz; Contrôle relais: 5 A 120 V CA 50/60 Hz; Ventilateur: 5 A 250 V CA 50/60 Hz; Ventilateur: 1 A 48 V CC; Relais d'alarme: 5 A 250 V CA 50/60 Hz; Relais d'alarme: 1 A 48 V CC |
|---|
| Maximum À La Borne Commune | 10 A |
|---|
| Mode Opératoire Des Réglages | Automatique; Automatique |
|---|
| Type De Réglage | Choix des programmes progressifs: auto; Choix des programmes progressifs: LIFO; Choix des programmes progressifs: linéaire; Délai entre 2 interrupteurs successifs sur le même pas: 5...1200 s; Programmation de la configuration de pas: auto; Programmation de la configuration de pas: off; Programmation de la configuration de pas: fixe; Cos phi cible: 0,7 inductive à 0,7 capacitive; Cos phi cible: cos |
|---|
| Précision De Mesure | Tension +/- 1 %; Courant +/- 1 %; Fréquence +/- 1 %; Compteur de puissance +/- 2 %; Cos φ +/- 2 %; Distorsion harmonique totale de tension THD (U) +/- 2 %; Tension harmonique individuel +/- 3 %; Température +/- 3 °C |
|---|
| Plage De Temporisation | 1...6500 s (à la reconnexion); 1...6500 s (sur réponse) |
|---|
| Equipement Fournis | Manuel utilisateur |
|---|
| Mode D'installation | Encastré |
|---|
| Support De Montage | Panneau - épaisseur : 1…3 mm |
|---|
| Emplacement De Montage | Dans coffret |
|---|
| Dimensions De La Découpe | 138 x 138 mm |
|---|
| Hauteur | 144 mm |
|---|
| Largeur | 144 mm |
|---|
| Profondeur | 58 mm |
|---|
| Poids Net | 0,6 kg |
|---|

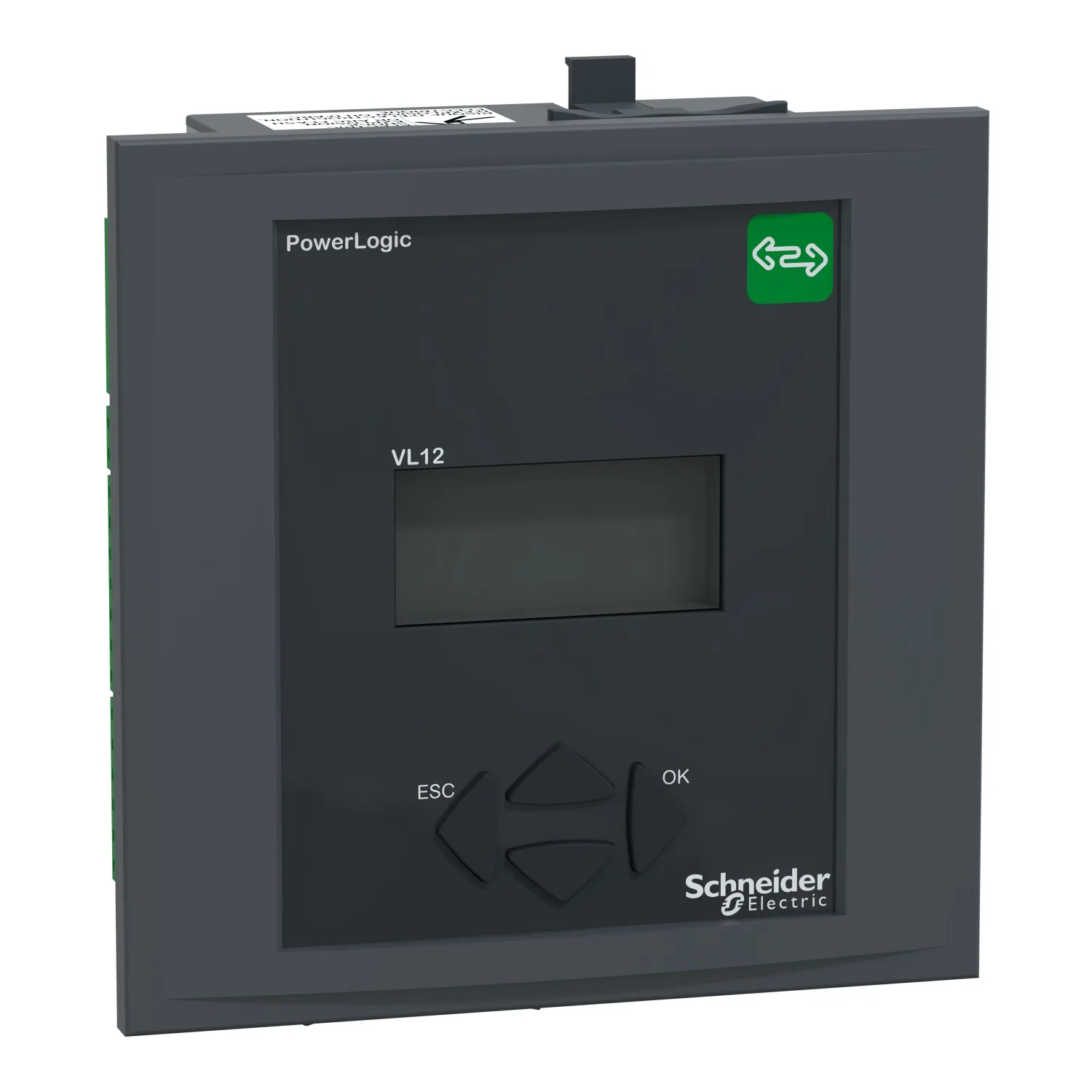

| Code De Compatibilité | VPL 12 |
|---|
