Schneider
Harmony - Boite arret d urgence
Schneider XALK1781H29, Harmony - Boite arret d urgence. Catégorie : Harmony XALD, XALK. Demandez un devis pour le prix et le délai.
- Référence :XALK1781H29
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :56.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Harmony XALK
- Type De Produit Ou Équipement
- Poste de commande complet
- Nom De L'appareil
- XALK
- Application De La Boîte Pendante
- Fonction d'arrêt d'urgence
Description du produit
- <strong><p>A quoi sert le produit ? Où l'installer ?</p></strong>

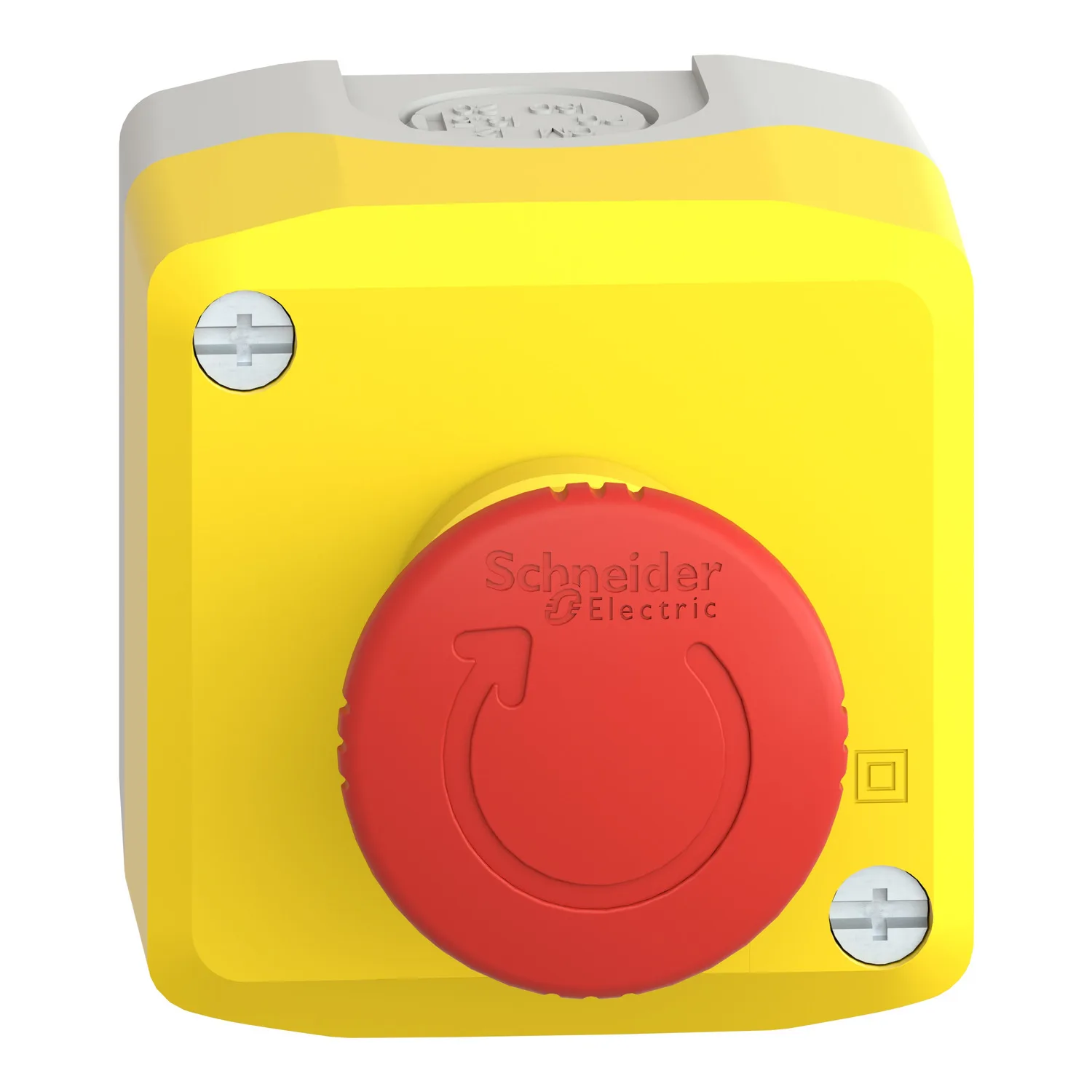

- <p>Idéale pour les applications industrielles, les bâtiments et les infrastructures, la boîte jaune arrêt d'urgence XALK avec sa fonction "tourner pour déverrouiller" est prête à être installée.
- La gamme XALK optimise vos circuits de commandes en couvrant un large scope de fonctionnalité : commande, signalisation, sécurité. Leurs IP de 54 à 69K vous garantissent un bon fonctionnement en milieu difficile et sévère.
- Les boîtes à boutons plastiques XAL offrent une grande résistance au milieu corrosif et leurs indices de protections IP les rendent utilisables dans la plupart des environnements difficiles et sévères.
- La gamme XAL démontre ses performances tant sur les différentes machines industrielles du marché (textile, emballage, production) que sur les applications des bâtiments tertiaires (volet roulant, porte, extracteur de fumée, ascenseur).</p>
- <strong><p>Qu'est-ce que je reçois quand j'achète cette référence ?</p></strong>
- <p>Les boîtes XAL se composent d'un boîtier,entrée de câbles, emplacement de boutonnerie. Les boutons de commandes sont pensés de manière à proposer à l'utilisateur une excellente ergonomie dans le pilotage des machines.
- Les boîtes sont composables en fonction des besoins de vos opérateurs et de vos applications. La largeur de la gamme d'accessoires (bouton, bloc de contact, voyant) vous garantie d'obtenir une boîte compatible avec vos applications.</p>
- <strong><p>A quels standards et normes le produit répond-il ?</p></strong>
- <p>La gamme XAL répond aux normes internationales et homologations exigeantes : EN/IEC 60947-5-5, JIS C 4520, IEC 60364-5-53, EN/CEI 60947-1, EN/IEC 60947-5-4, EN/IEC 60204-1, UL 508, CSA C22.2 No 14, EN/ISO 13850, EN/CEI 60947-5-1
- Ce produit est conforme ROHS UE. </p>
- <strong><p>Le saviez-vous ?</p></strong>
- <p>La gamme XB5, unités de commande et de signalisation Ø22 mm, s'intègre parfaitement dans les boitiers XALK et vous offre un large panel de fonctionnalités pour les commandes de vos machines.
- Pour les fonctions arrêt d'urgence vous pouvez en tout simplicité implémenter les boutons d'arrêts d'urgence de la gamme XB5. </p>
Caractéristiques principales
- Résistant à la poussière avec ses IP de 54 à 69K
- Configurable selon les besoins de votre application
- Ergonomique : elle assure une prise en main simplifiée
- Robustesse : adaptée aux utilisations intensives
- Compatibilité : XAL gère la plupart des applications.
Caractéristiques techniques
Principales14
| Gamme De Produit | Harmony XALK |
|---|---|
| Type De Produit Ou Équipement | Poste de commande complet |
| Nom De L'appareil | XALK |
| Destination Du Produit | Pour unités de commande et signalisation XB5 Ø 22 mm |
| Application De La Boîte Pendante | Fonction d'arrêt d'urgence |
| Couleur De La Base Du Boîtier | Gris clair (RAL 7035) |
| Couleur Du Capot | Jaune (RAL 1021) |
| Matière | Polycarbonate |
| Profil De Fonctionnement | 1 bouton-poussoir coup de poing |
| Description Des Fonctionnements | Rouge ''ARRÊT D'URGENCE'' 1 NF |
| Remise À Zéro | Tourner pour déverrouiller |
| Composition De La Boîte De Commande | 1 bouton-poussoir Ø 40 mm coup de poing, rouge 1 NF EMERGENCY STOP marquage |
| Emplacement Repérage | Marquage sur porte-étiquettes |
| Fonctionnement Des Contacts | Coupure lente |
Complémentaires34
| Tension De Commande AC 50 HZ | 120…600 V |
|---|---|

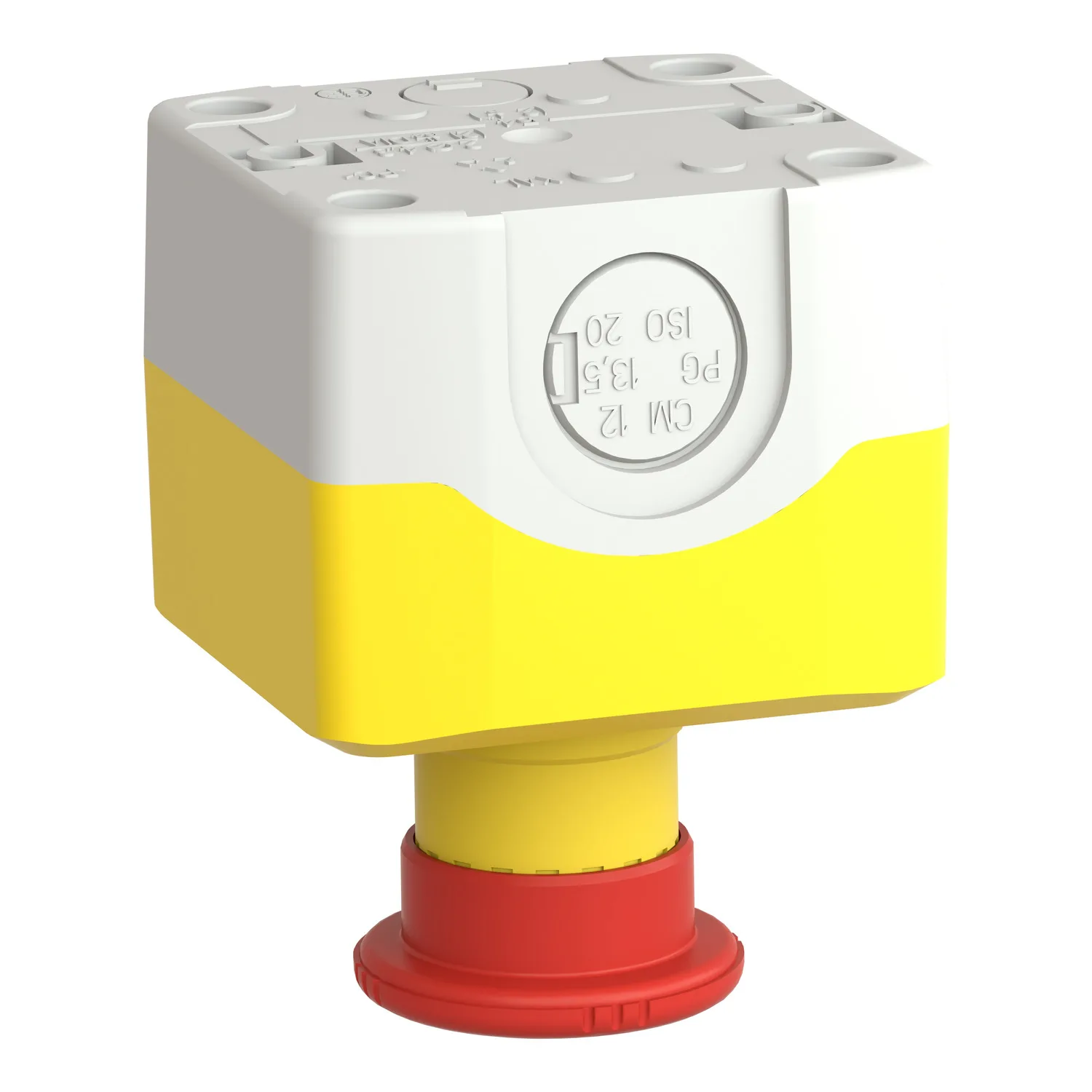

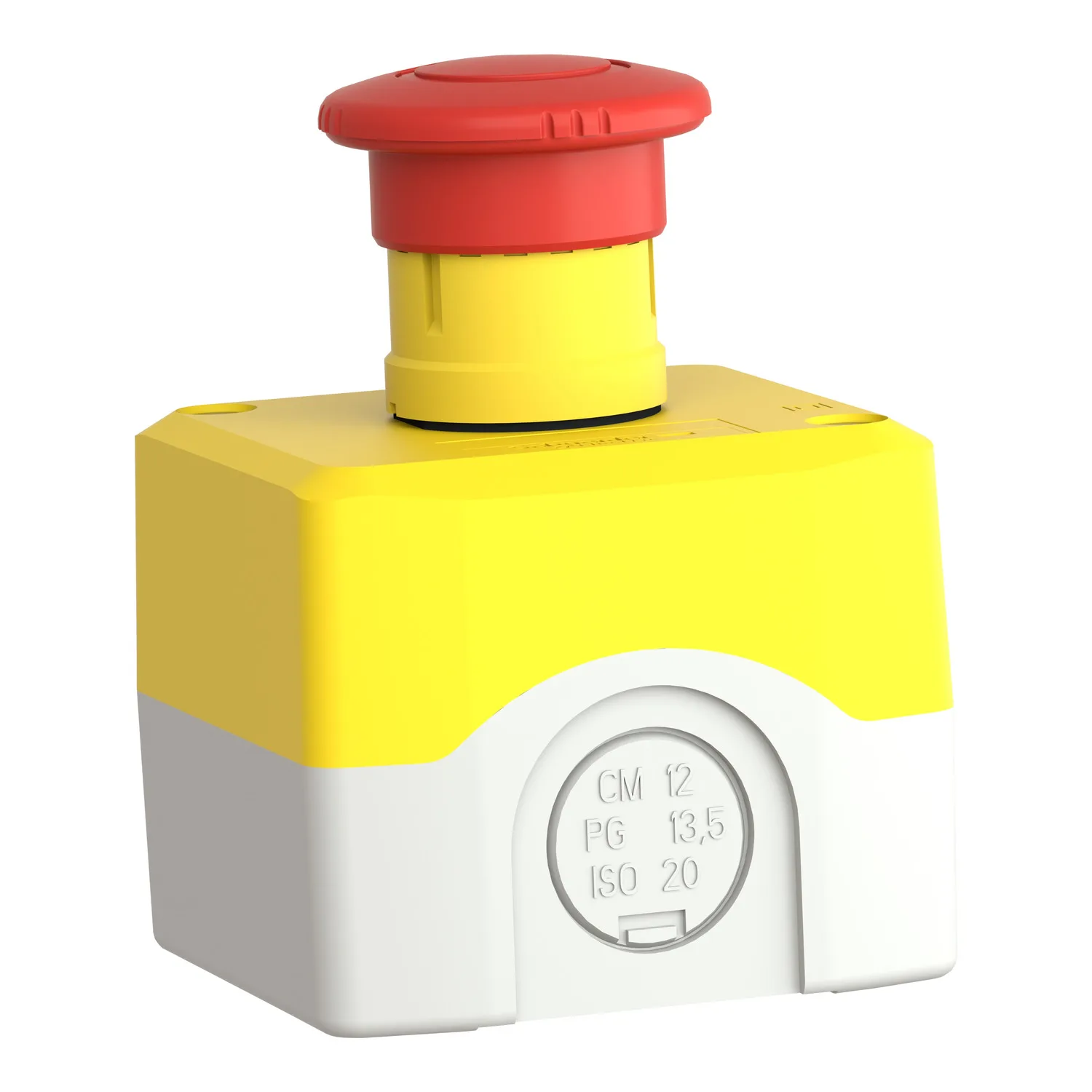

| Entrée De Câble | 1 découpe pour entrée de câble 0…14 mm; 2 préperçages pour presse-étoupe de câble Pg 13 et ISO M20 0…12 mm |
| Tension De Commande AC 60 HZ | 120…600 V |
| Poids Net | 0,194 kg |
| Tension De Contrôle CC | 125…600 V |
| Tenue Au Nettoyage Haute Pression | 7000000 Pa à 55 °C, distance : 0,1 m |
| Number Of Command Positions | 1 |
| Number Of Indicator Lights | 0 |
| Number Of Push Buttons | 0 |
| Ouverture Positive | Avec se conformer à CEI 60947-5-1 annexe K |
| Course D'actionnement | 1,5 mm (état électrique modifié NF); 4,3 mm (course totale) |
| Force D'actionnement | 44 N |
| Number Of Selector Switches | 0 |
| Durée De Vie Mécanique | 300000 cycle |
| Mode De Raccordement | Borniers à vis-étrier, <= 2 x 1,5 mm² avec embout se conformer à CEI 60947-1; Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à CEI 60947-1 |
| Number Of Key Switches | 0 |
| Couple De Serrage | 0,8…1,2 N.m se conformer à CEI 60947-1 |
| Forme De La Tête De Vis | Transversal compatible avec cruciforme Philips n° 1 tournevis; Transversal compatible avec pozidriv No 1 tournevis; Fendu compatible avec plat Ø 4 mm tournevis; Fendu compatible avec plat Ø 5,5 mm tournevis |
| Matière Des Contacts | Alliage d’argent (Ag/Ni) |
| Protection Contre Les Courts-circuits | 10 A cartouche fusible type gG se conformer à CEI 60947-5-1 |
| [Ith] Courant Thermique Conventionnel | 10 A se conformer à CEI 60947-5-1 |
| Number Of Mushroom-shaped Push-buttons | 1 |
| [Ui] Tension Assignée D'isolement | 600 V (degré de pollution 3) se conformer à CEI 60947-1 |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 6 kV se conformer à CEI 60947-1 |
| [Ie] Courant Assigné D'emploi | 3 A à 240 V, AC-15, A600 se conformer à CEI 60947-5-1; 6 A à 120 V, AC-15, A600 se conformer à CEI 60947-5-1; 0,1 A à 600 V, DC-13, Q600 se conformer à CEI 60947-5-1; 0,27 A à 250 V, DC-13, Q600 se conformer à CEI 60947-5-1; 0,55 A à 125 V, DC-13, Q600 se conformer à CEI 60947-5-1; 1,2 A à 600 V, AC-15, A600 se conformer à CEI 60947-5-1 |
| Durée De Vie Électrique | 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge : 0,5 se conformer à CEI 60947-5-1 annexe C; 1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge : 0,5 se conformer à CEI 60947-5-1 annexe C; 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge : 0,5 se conformer à CEI 60947-5-1 |
| Interrupteur D'arrêt D'urgence | Non |
| Fiabilité Électrique | Λ < 10exp(-6) à 5 V, 1 mA se conformer à CEI 60947-5-4; Λ < 10exp(-8) à 17 V, 5 mA se conformer à CEI 60947-5-4 |
| Nombre De Contacts Comme Contact Normalement Fermé | 1 |
| Nombre De Contacts Comme Contact Normalement Ouvert | 0 |
| Nombre De Contacts Comme Contact Inverseur | 0 |
| Matière Du Boîtier | Plastique |
| Couleur Du Boitier | Jaune |
| Couleur Du Capot | Jaune |
Environnement10
| Traitement De Protection | TH |
|---|---|
| Température Ambiante Pour Le Stockage | -40…70 °C |
| Température De L'air Ambiant En Fonctionnement | -40…70 °C |
| Catégorie De Surtension | Classe II se conformer à CEI 60536 |
| Degré De Protection IP | IP66 se conformer à CEI 60529; IP67; IP69; IP69K |
| Degré De Protection NEMA | NEMA 13; NEMA 4X |
| Tenue Aux Chocs IK | IK03 se conformer à CEI 62262 |
| Normes | CEI 60947-1; CEI 60947-5-4; CSA C22.2 No 14; CEI 60947-5-1; JIS C 4520; CEI 60204-1; UL 508; ISO 13850; CEI 60947-5-5 |
| Tenue Aux Vibrations | 5 gn (f= 12…500 Hz) se conformer à CEI 60068-2-6 |
| Tenue Aux Chocs Mécaniques | 30 gn (durée = 18 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-27; 50 gn (durée = 11 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-27 |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 7,0 cm |
| Largeur De L'emballage 1 | 7,0 cm |
| Longueur De L'emballage 1 | 10,0 cm |
| Poids De L'emballage (Kg) | 160,0 g |
| Type D'emballage 2 | S03 |
| Nb Produits Dans L'emballage 2 | 40 |
| Hauteur De L'emballage 2 | 30 cm |
| Largeur De L'emballage 2 | 30 cm |
| Longueur De L'emballage 2 | 40 cm |
| Poids De L'emballage 2 | 6,849 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
