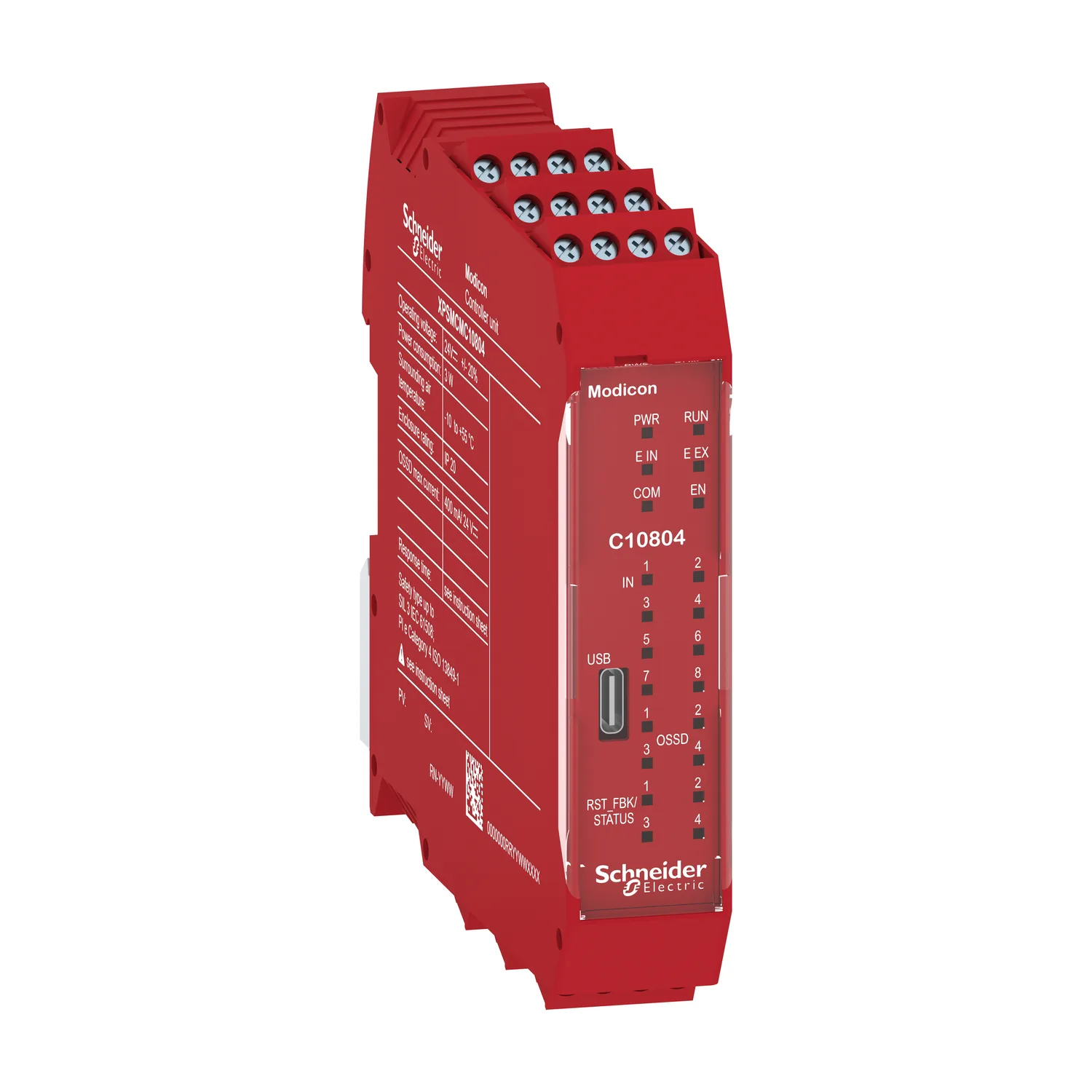

CPU-8 entrées de sécurité-4 OSSD simples-bornier à vis
Schneider XPSMCMC10804, CPU-8 entrées de sécurité-4 OSSD simples-bornier à vis. Catégorie : Modicon MCM. Demandez un devis pour le prix et le délai.
- Référence :XPSMCMC10804
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :1,157.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Modicon Safety automation
- Nom De L'appareil
- XPSMCM
- Raccordement Électrique
- Borne à vis
- Type De Produit Ou Équipement
- Unité centrale de contrôleur de sécurité
Description du produit
Ce contrôleur de sécurité CPU Modicon MCM est fourni avec une alimentation 24 VCC, 8 entrées num. de sécurité, 4 entrées de verrouil. de (re)démarrage, 4 paires OSSD de sortie, 4 sorties de test et 4 d'état configurables et de bornes à vis. Il intègre un connecteur Mini USB 2.0 pour recevoir la configuration effectuée avec le logiciel EcoStruxure Machine Expert - HVAC. Il s'agit d'une solution appropriée pour les machines avec un petit nombre de fonctions de sécurité nécessitant la flexibilité de configuration d'un contrôleur de sécurité. Il peut être utilisé seul ou avec 14 modules d'extension. Le système est extensible jusqu'à 128 entrées, 16 sorties et jusqu'à 32 sorties d'état de diagnostic, idéal pour les machines nécessitant plusieurs contrôles de fonction de sécurité. Ce contrôleur de sécurité CPU comporte des voyants sur sa face avant, qui affichent l'état (alimentation, marche, erreurs internes ou externes, état des entrées, communication, activation du maître, signal de redémarrage, voies de sortie). Ce CPU a une tension d'alimentation nominale de 24 Vcc et une dissipation de puissance maximale de 3 W. Il est fourni avec des bornes à ressort, bornier débrochable pour connexion électrique. Il s'agit d'un produit classé IP20. Il pèse 0.25 kg. Ses dimensions sont 22,5 mm (profondeur), 99 mm (hauteur) et 114,5 mm (largeur). Son boîtier est rouge. Il est alimenté en 24 VDC. Il est idéal pour la surveillance des fonctions de sécurité telles que l'arrêt d'urgence, la surveillance de protection, la surveillance de périmètre, la surveillance de position, la surveillance de vitesse et le déplacement d'activation. Les contrôleurs de sécurité CPU Modicon MCM sont certifiés par TüV SÜD et répondent aux normes de sécurité industrielle de catégorie 4, PL e selon EN/ISO 13849-1 et SILCL 3 selon IEC/EN 61508 et IEC/EN 60261. Les accessoires compatibles avec le module Modicon MCM sont la carte mémoire et le connecteur de fond de panier. Le CPU du contrôleur de sécurité s'installe sur un rail DIN Omega 35 mm conformément à la norme EN 50022. Le contrôleur de sécurité modulaire Modicon MCM offre flexibilité et évolutivité : 8 entrées, 2 sorties double/4 sorties simples jusqu'à 128 entrées, 16 sorties double/32 sorties simple voie, jusqu'à 32 ou 48 sorties d'état de diagnostic. Le système de contrôleurs de sécurité modulaires Modicon MCM sont conçus pour surveiller plusieurs fonctions de sécurité sur/autour d'une machine pour minimiser le risque d'accès des personnes aux parties mobiles dangereuses de la machine.
Caractéristiques principales
- Fournit des solutions de sécurité qui nécessitent une conformité à PLe et SIL4
- Réduit les délais de commercialisation. Offre qui répond aux 6 fonctions de sécurité requises sur votre machine
- Large gamme de produits de sécurité conçus pour la protection des personnes et des équipements
- Permet de surveiller plusieurs fonctions de sécurité
- Rentabilité et sécurité, conception des composants autonomes vers des solutions de réseau de sécurité intégrées
- Amélioration de l'efficacité et fonctions de sécurité optimales
Caractéristiques techniques
Principales14
| Gamme De Produit | Modicon Safety automation |
|---|---|
| Nom De L'appareil | XPSMCM |
| Raccordement Électrique | Borne à vis |
| Type De Produit Ou Équipement | Unité centrale de contrôleur de sécurité |
| [Us] Tension D'alimentation | 24 V - 20...20 % CC |
| Nombre D'entrées | 8 logique pour connexion entrée; 4 logique pour démarrage/redémarrage du verrouillage ou surveillance du dispositif externe |
| Nombre De Sorties | 4 sorties de sécurité OSSD pour raccordement contacteur/entraînement; 4 test pour sorties de commande de ligne; 4 configurable pour raccordement de diagnostic |
| Tension D'entrée Logique | 24 V |
| Courant De Sortie Logique | 400 mA |
| Courant D'entrée Logique | 400 mA |
| Type D'entrée Logique | Entrée de sécurité; PNP |
| Type De Sortie Logique | PNP |
| Fonction Du Module | Arrêt d'urgence se conformer à ISO 13850; Surveillance du protecteur se conformer à EN/ISO 14119; Activation de la surveillance par commutateur se conformer à CEI 60947-5-1; Surveillance des rideaux photoélectriques se conformer à CEI 61496-1; Surveillance d'interrupteur à pédale se conformer à CEI 60947-5-1; Surveillance des rideaux photoélectriques se conformer à EN/ISO 14119; Surveillance des i |
| Connecteur Fond De Panier | Sans |
Complémentaires17
| Temps Synchro Entre Entrées | < 0,5 ms |
|---|---|
| Puissance Dissipée En W | 3 W |
| Nombre De Module D'extension E/S Max | 14 avec 128 sortie(s) tout ou rien pour entrée; 14 avec 32,0 sortie(s) tout ou rien pour sortie |
| Type De Connexion Intégrée | Bus d'extension fond de panier; Port USB 2.0 |
| Equipement De Stockage De Données | carte SD (en option) |
| Charge Inductive | 2,4 mH |
| Capacité De Charge | 0,82 µF |
| Niveau De Sécurité | Jusqu'à catégorie 4 se conformer à ISO 13849-1; Jusqu'à PL = e se conformer à ISO 13849-1; Type 4 se conformer à CEI 61496-1; SILCL 3 se conformer à CEI 62061 |
| Labels Qualité | CE |

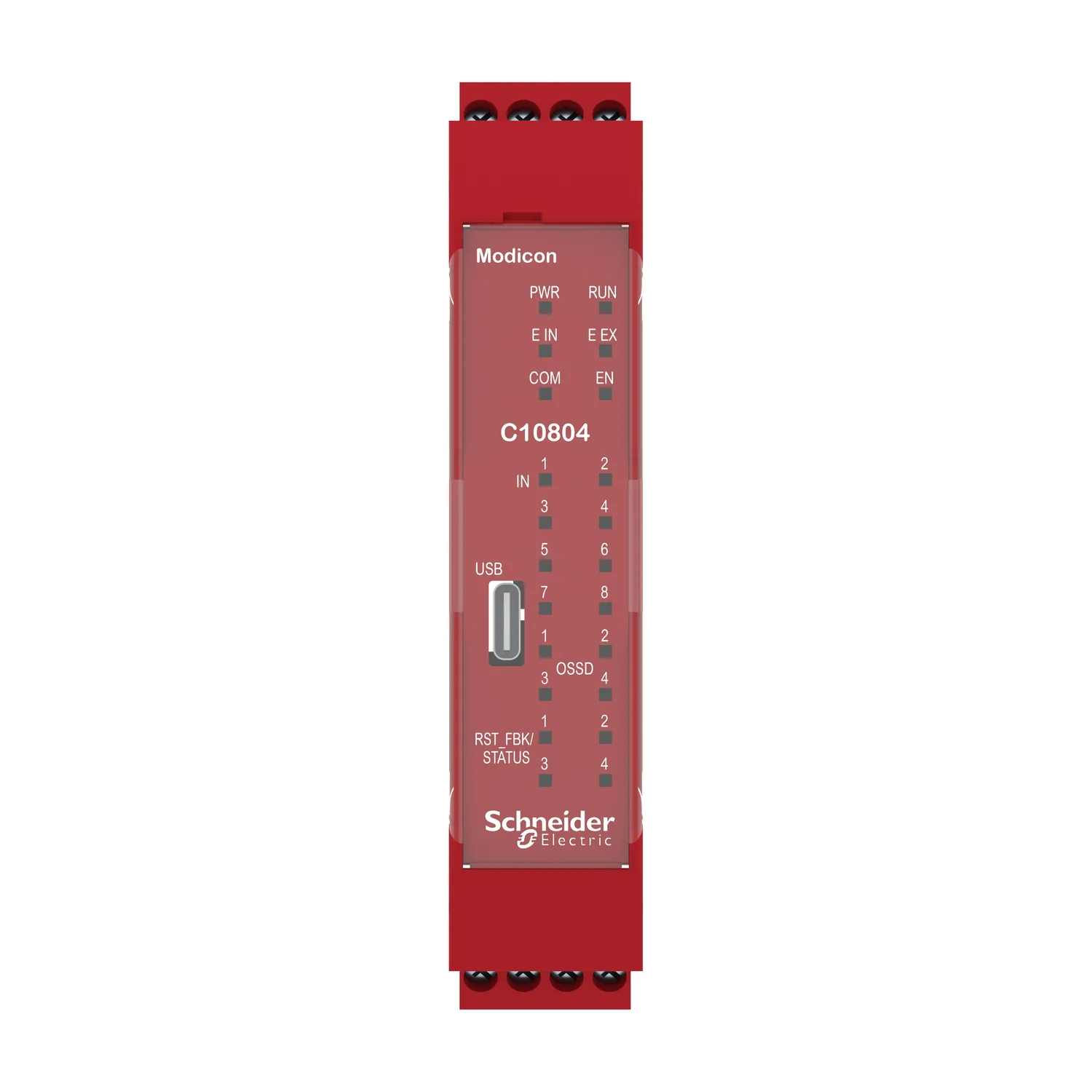

| Signalisation Locale | 1 DEL vert avec PWR marquage pour puissance ON; 1 DEL vert avec RUN marquage pour RUN (état); 1 DEL rouge avec E IN marquage pour erreur interne; 1 DEL rouge avec E EX marquage pour erreur externe; 1 DEL orange avec COM marquage pour communication; 1 DEL bleu avec EN marquage pour validation maître; 8 DELs jaune avec IN marquage pour état d'entrée; 2 DELs vert/rouge avec OUT marquage pour état de |
| Mode De Raccordement | 2 bornes à vis imperdables, bornier amovible; 1 bornes à vis imperdables, bornier amovible |
| Section De Câble | 0,2…1,5 mm² - AWG 24...AWG 16 flexible câblesans embout; 0,2…2,5 mm² - AWG 24...AWG 14 flexible câblesans embout; 0,25…1 mm² - AWG 23...AWG 18 flexible câbleavec embout de câble, sans lunette; 0,25…2,5 mm² - AWG 23...AWG 14 flexible câbleavec embout de câble, avec lunette; 0,25…1,5 mm² - AWG 23...AWG 16 flexible câbleavec embout de câble, sans lunette; 0,5…1,5 mm² - AWG 20...AWG 16 flexible câblea |
| Support De Montage | Oméga rail DIN 35 mm se conformer à EN 50022 |
| Profondeur | 114,5 mm |
| Hauteur | 99 mm |
| Largeur | 22,5 mm |
| Poids Net | 0,155 kg |
Environnement15
| Normes | CEI 61496-1; ISO 13849-1; CEI 61508; CEI 61800-5-1; CEI 62061 |
|---|---|
| Certifications Du Produit | TÜV; RCM; cULus |
| Degré De Protection IP | IP20 |
| Température De L'air Ambiant En Fonctionnement | -10…55 °C |
| Température Ambiante Pour Le Stockage | -20…85 °C |
| Humidité Relative | 10…95 % |
| Degré De Pollution | 2 |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 4 kV se conformer à CEI 61800-5-1 |
| Données De Fiabilité De Sécurité | PFHd = 1,35E-8 1/h haut; CC > 99 %; MTTFd < 100 années |
| Isolement | 250 V CA entre alimentation électrique et boîtier se conformer à CEI 61800-5-1 |
| Catégorie De Surtension | II |
| Compatibilité Électromagnétique | Test d'immunité aux transitoires électriques rapides - niveau de test : 6 kV (avec contact) se conformer à CEI 61000-4-2; Test d'immunité aux transitoires électriques rapides - niveau de test : 20 kV (dans l'air) se conformer à CEI 61000-4-2; Sensibilité aux champs électromagnétiques - niveau de test : 10 V/m (80...1000 MHz) se conformer à CEI 61000-4-3; Sensibilité aux champs électromagnétiques - |
| Tenue Aux Vibrations | +/-0,35 mm (f= 10…55 Hz) se conformer à CEI 61496-1 |
| Tenue Aux Chocs Mécaniques | 10 gn (durée = 16 ms) pour 1000 chocs sur chaque axe se conformer à CEI 61496-1 |
| Durée De Vie | 20 année(s) |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 4,500 cm |
| Largeur De L'emballage 1 | 12,600 cm |
| Longueur De L'emballage 1 | 16,500 cm |
| Poids De L'emballage (Kg) | 262,000 g |
| Type D'emballage 2 | S03 |
| Nb Produits Dans L'emballage 2 | 26 |
| Hauteur De L'emballage 2 | 30,000 cm |
| Largeur De L'emballage 2 | 30,000 cm |
| Longueur De L'emballage 2 | 40,000 cm |
| Poids De L'emballage 2 | 8,891 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
