Schneider

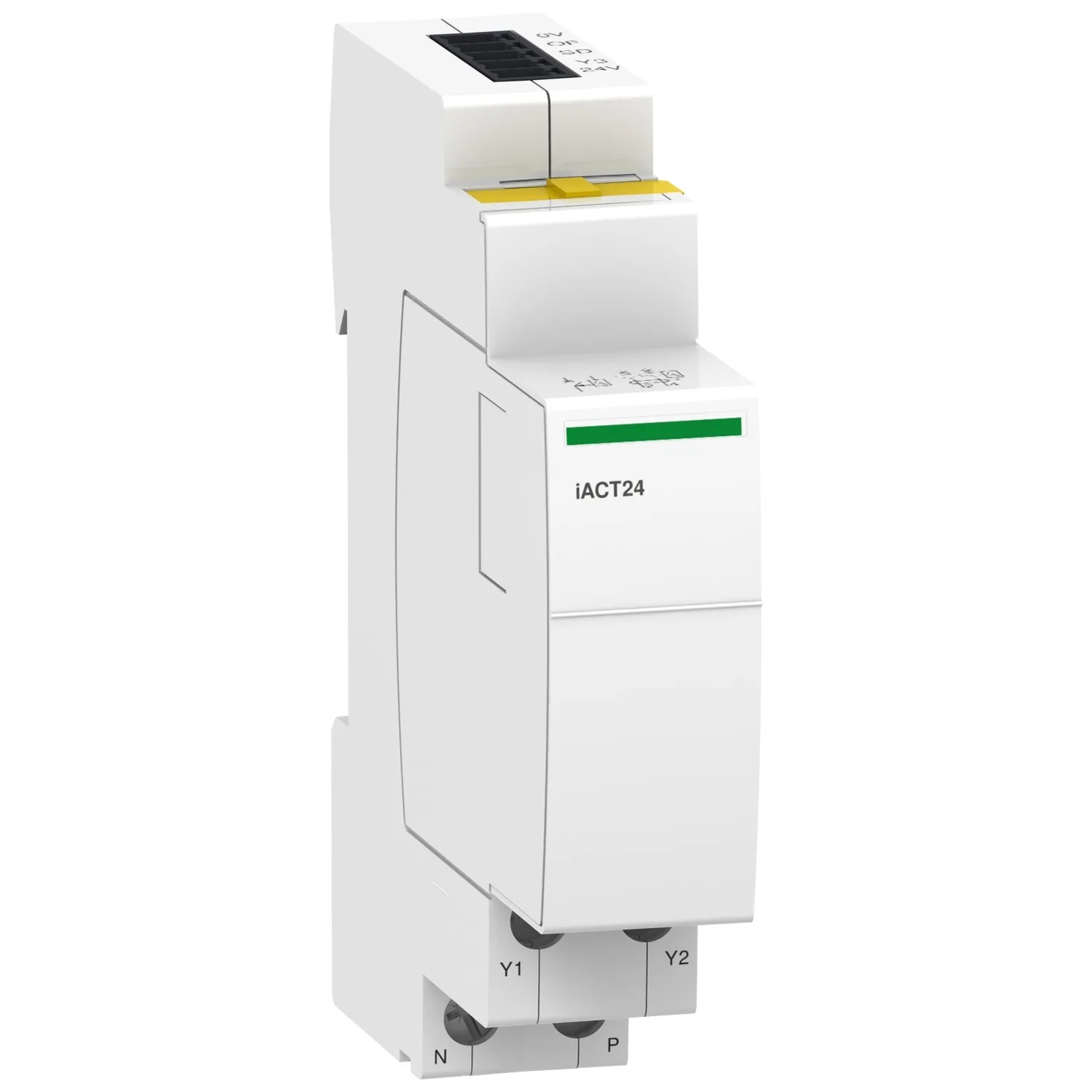

Acti9 iACT - 24V DC kumanda ve Ti24 PLC arayüzlü 1 NA yardımcı kontak
Schneider A9C15924, Acti9 iACT - 24V DC kumanda ve Ti24 PLC arayüzlü 1 NA yardımcı kontak. Kategori: iCT. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:A9C15924
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:409,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- Acti 9
- Ürün Ya Da Bileşen Tipi
- Kontrol ve gösterge yardımcısı
- Ürün Grubu
- iACT24
- Sinyal Kontakları Düzenleme
- 1 NA
Ürün Açıklaması
- Kontrol voltajı 24VDC ve 230V AC
- Montaj, çalışma akımı 25A'e eşit veya daha düşük olan Acti9 iCT kontaktörlerin solunda gerçekleştirilir
- Bir kutu içinde koruma derecesi IP20 ve IP40
- DIN rayına montaj yapılabilir
- Mekanik dayanıklılık 250000 döngüye kadar çıkar
- Bu ürün IEC/EN 60947-5-1 ile uyumludur.
Başlıca Özellikler
- Kontaktörün durumunu gösterir.
- i24 arayüzü ile PLC'lere kolay entegrasyon
Teknik Özellikler
Ana8
| Seri | Acti 9 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Kontrol ve gösterge yardımcısı |
| Ürün Grubu | iACT24 |
| Sinyal Kontakları Düzenleme | 1 NA |
| Sinyalleme Devre Gerilimi | 24 V DC: - 20...20 % 0,002...0,1 A |
| Kontrol Devresi Gerilimi | 230 V AC 50/60 Hz sürekli >= 200 ms; 24 V DC alçalan uç; 24 V DC yükselen uç |
| Kontrol Tipi | Uzaktan kumanda |
| [Us] Nominal Besleme Gerilimi | 230 V AC -de 50/60 Hz |
Tamamlayıcı22
| Montaj Tipi | Sabit, CT'nin sol tarafında |
|---|---|
| Montaj Desteği | DIN rayı |
| Comb Busbar Dağıtım Bloğu Uyumluluğu | Alt: EVET; Üst: NA |
| 9 Mm Vida Adımı | 2 |
| Yükseklik | 81 mm |
| Genişlik | 18 mm |
| Derinlik | 68 mm |
| Renk | Beyaz |
| Aşırı Gerilim Kategorisi | III |
| Nominal Yıldırım Darbe Dayanım Gerilimi (Up) | 4 kV |
| [Ui] Nominal Yalıtım Voltajı | 440 V |
| Mikro Kırılmalara Bağışıklık | 10 ms |
| Düşük Gerilim Davranışı | 24V DC kaybı durumunda açılmaz |
| Standartlar | IEC 60947-1 ek S |
| Kalite Etiketleri | CE |
| Elektrik Dayanıklılığı | 250000 cycles 'e uygunIEC 60947-5-1 |
| Bağlantılar - Terminaller | Kontrol devresi: tünel tipi terminaller 2 cable(s) 2,5 mm² esnek; Kontrol devresi: tünel tipi terminaller 2 cable(s) 1,5 mm² sert; Yardımcı besleme: tünel tipi terminaller 2 cable(s) 2,5 mm² esnek; Yardımcı besleme: tünel tipi terminaller 2 cable(s) 1,5 mm² sert; Kontrol devresi: yaylı terminal Ti24 2 cable(s) 0,25…0,75 mm² esnek; Kontrol devresi: yaylı terminal Ti24 1 cable(s) 0,5…1,5 mm² esnek |
| Tel Sıyırma Uzunluğu | Kontrol devresi: 10 mm for alt connection; Yardımcı besleme: 10 mm for alt connection; Kontrol devresi: 10 mm for üst connection |
| Sıkma Torku | Kontrol devresi: 1 N.m alt; Yardımcı besleme: 1 N.m alt |
| Ürün Uyumluluğu | ICT 230/240 V 50 Hz; PLC ile; ICT 220 V 50 Hz; Acti 9 Smartlink; ICT 220/240 V 50 Hz |
| Pazar Segmenti | Konut; Küçük ölçekli işletmeler |
| Uyumluluk Kodu | İACT24 |
Ortam6
| IP Koruma Derecesi | IP20 conforming to IEC 60529; IP40 (modüler muhafaza) conforming to IEC 60529 |
|---|---|
| Kirletme Derecesi | 3 'e uygunIEC 60439-1 |
| Tropik İklim | 2 'e uygunIEC 60947-5-1 |
| Bağıl Nem | 93 % -de 40 °C 'e uygunIEC 60068-2 |
| Nominal Çalışma Ortam Sıcaklığı | -25…60 °C |
| Depolama Ortam Koşulları | -40…80 °C |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 2,700 cm |
| Package 1 Width | 7,600 cm |
| Package 1 Length | 8,600 cm |
| Paket Ağırlığı (Lbs) | 84,000 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 108 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 9,546 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
