Schneider
ABLS1A24050 - POWER SUPPLY 24V 5A 1PH OPTIMIZED
Schneider ABLS1A24050, POWER SUPPLY 24V 5A 1PH OPTIMIZED. Kategori: Phaseo ABL7. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:ABLS1A24050
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:227,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Modicon Güç Kaynağı
- Ürün Ya Da Bileşen Tipi
- Güç besleme
- Güç Besleme Tipi
- Düzenlenmiş anahtar modu
- Zigbee Pro
- Optimize edilmiş
Ürün Açıklaması
- Taşıma, paketleme, kontrol, yiyecek ve içecek, madencilik, petrol ve gaz ve su gibi endüstriyel, ticari ve konut uygulamalarındaki uygulamalar için tasarlanmış otomasyon ekipmanı için gerekli DC voltajı sağlamak için idealdir
- Omega rayına monte edilir veya vida ile sabitlenir
- Genişlik 40mm, Yükseklik 123,6mm, Derinlik 117,6mm
- Aşırı yük/kısa devre kaynağı düzeltildikten sonra otomatik yeniden başlatma ile aşırı yüklere ve kısa devrelere karşı koruma sağlar
- Ağırlığı 0.550kg
- Endüstriyel kullanım için raya montajlı güç kaynağıdır
- EN62368-1, ENIEC61010-1/2-201, ENIEC61204-3, EN61000-6-1/2/3/4, EN61000-3-2-3, UL62368-1, UL61010-2-201/-1-201, CSAC22.2No62368-1/No61010-2-201/No61010-1 Standartlarına uygundur, ve CE onaylı, CUL listeli/tanınmış, RCM, CBscheme
- Acti9 iC60 serisi Minyatür Devre Kesiciler, korunması için önerilir
- Koruma türü 13A, C-eğrisidir

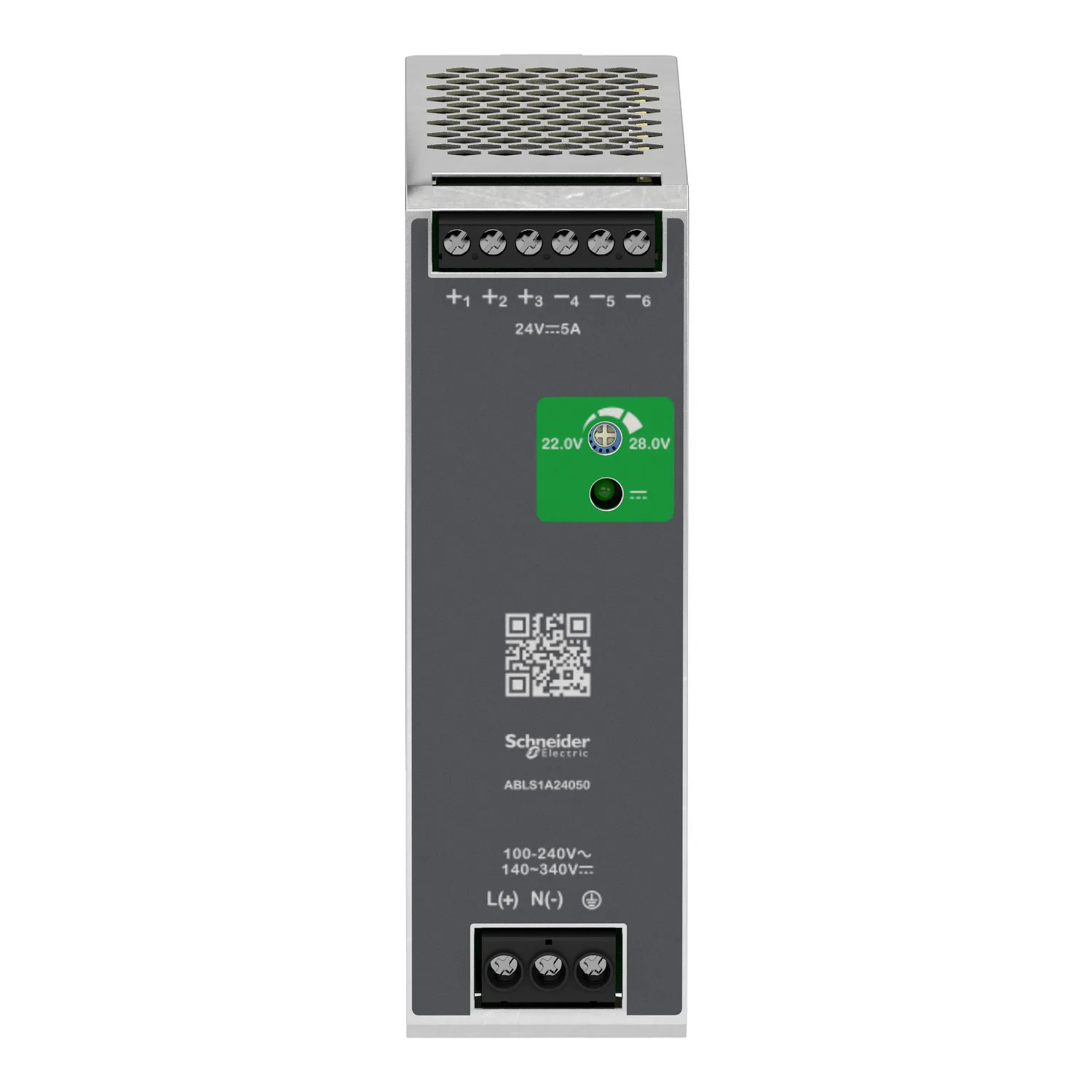

- Ön yüzünde DC çıkış voltajının varlığını gösteren bir LED ve en son teknik belgelere erişim için bir QR kodu bulunur

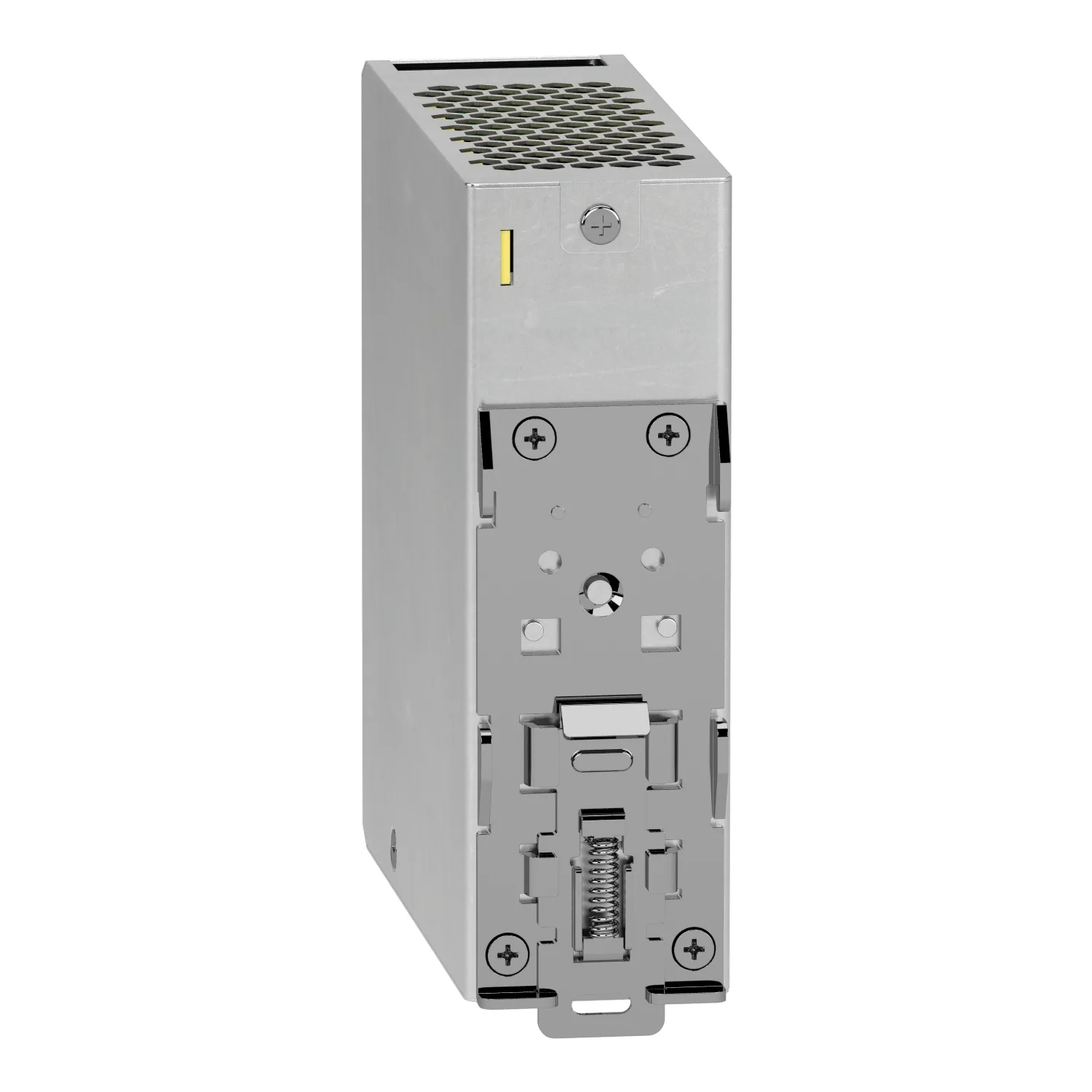

- Kitap gövdesi sayesinde kutu içine veya endüstriyel panellere omega (DIN) raya klipslenerek monte edilebilir
- Basit makineler ve uygulamalar için tasarlanan modüler güç kaynakları, bilhassa son derece kompakt olmaları nedeniyle takdir edilmektedir.
Başlıca Özellikler
- Otomatik sistemlerinize enerji sağlar
- Basit makineler veya uygulamalar için tasarlanmıştır ve son derece kompakt olmaları nedeniyle takdir edilmektedir.
- Entegre aşırı yük, kısa devre, aşırı gerilim ve düşük gerilim koruması
- Geniş giriş voltajı aralığı
- Yüksek derecede çıkış voltajı kararlılığı
Teknik Özellikler
Ana9
| Ürün Serisi | Modicon Güç Kaynağı |
|---|---|
| Ürün Ya Da Bileşen Tipi | Güç besleme |
| Güç Besleme Tipi | Düzenlenmiş anahtar modu |
| Zigbee Pro | Optimize edilmiş |
| Muhafaza Malzemesi | Alüminyum |
| Nominal İnput Voltage | 100...240 V AC monofaze; 100...240 V AC fazdan faza; 140...340 V DC |
| W Cinsinden Nominal Güç | 120 W |
| Çıkış Gerilimi | 24 V DC |
| Güç Besleme Çıkış Akımı | 5 A |
Tamamlayıcı30
| Giriş Gerilimi Limitleri | 85...264 V AC without temperature derating; 120...375 V DC without temperature derating |
|---|---|
| Nominal Network Frequency | 50…60 Hz |
| Network System Compatibility | TN; TT; IT |
| Maksimum Kaçak Akımı | 1 mA 240 V AC |
| Giriş Koruma Tipi | Entegre sigorta (birbiriyle değiştirilemez) 4 A; External protection (recommended) 20 A Curve C; External protection (recommended) 13 A Curve C |
| Kalkış Akımı | 30,0 A -de 115 V; 60,0 A -de 230 V |
| 18 Mm'lik Vida Adımı | 0,55 at 115 V AC; 0,45 at 230 V AC |
| Verimlilik | 85 % -de 115 V AC; 88 % -de 230 V AC |
| Output Voltage Adjustment | 22...28 V |
| W Cinsinden Güç Dağılımı | 25 W |
| Akım Tüketimi | < 2.5 A 115 V AC; < 1.4 A 230 V AC; < 1.3 A 140 V DC |
| Turn-on Time | < 1 s |
| Tutma Süresi | > 20 ms 115 V AC; > 40 ms 230 V AC |
| Startup With Capacitive Loads | 8000 µF |
| Rezidüel Dalgalanma | < 120 mV |
| Arizalar Arasindaki Ortalama Süre (MTBF) | 700000 h at 25 °C, tam yük conforming to SR 332 |
| Çıkış Koruma Tipi | Aşırı yük ve kısa devrelere karşı, protection technology: otomatik sıfırlama; Against over temperature, protection technology: manual reset; Aşırı gerilime karşı, protection technology: manual reset |
| Bağlantılar - Terminaller | Vidalı bağlantı: 0,5...4 mm², (AWG 20...AWG 12) without wire end ferrule için çıkış; Vidalı bağlantı: 0,5...2,5 mm², (AWG 20...AWG 14) with wire end ferrule için çıkış; Vidalı bağlantı: 0.75...4 mm², (18 AWG...12 AWG) without wire end ferrule için giriş; Vidalı bağlantı: 0.75...4 mm², (18 AWG...12 AWG) with wire end ferrule için giriş |
| Line And Load Regulation | < 0.5 % network 0 to 100 % load at 25 °C; < 1 % network full voltage range in line at 25 °C |
| Durum LED'i | 1 LED (yeşil) çıkış gerilimi |
| Derinlik | 117,6 mm |
| Yükseklik | 123,6 mm |
| Genişlik | 40 mm |
| Ürün Ağırlığı | 0,55 kg |
| Çıkış Kuplörü | Paralel; Seri |
| Montaj Desteği | Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715; Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715; Double-profile DIN ray |
| Besleme | SELV 'e uygunIEC 60950-1; SELV 'e uygunIEC 60204-1; SELV 'e uygunIEC 60364-4-41 |
| Dielektrik Gücü | 3000 V ACile input to output yalıtım |
| Service Life | 10 yr |
| Aşırı Gerilim Kategorisi | II |
Ortam11
| Standartlar | IEC 62368-1; EN/IEC 61204-3; IEC 61000-6-1; IEC 61000-6-2; IEC 61000-6-3; IEC 61000-6-4; IEC 61000-3-2; EN 61000-3-3; UL 62368-1; CSA C22.2 No 62368-1; UL 508; CSA C22.2 No 107.1 |
|---|---|
| Ürün Sertifikaları | CE; CUL Listelenen; CUL Tanınan; RCM; CB Şeması; EAC; KC |
| Çalışma Yüksekliği | < 5000 m |
| Darbe Dayanımı | 150 m/s² için 11 ms |
| IP Koruma Derecesi | IP20 |
| Ambient Air Temperature For Operation | -20…-10 °C °C başına % 2 akım düşüşüyle mounting position A < 2000 m; -10…40 °C olmadan mounting position A 115 V AC < 2000 m; -10…50 °C olmadan mounting position A 230 V AC < 2000 m; 40…70 °C with current derating of 1.67 % per °C mounting position A 115 V AC < 2000 m; 50…70 °C with current derating of 2.5 % per °C mounting position A 230 V AC < 2000 m |
| Elektrik Çarpmasına Karşı Koruma Sınıfı | Sınıf I |
| Kirletme Derecesi | 2 |
| Titreşim Direnci | 3 mm (f= 2…9 Hz) conforming to IEC 60068-2-6; 10 m/s² (f= 9…200 Hz) conforming to IEC 60068-2-6 |
| Electromagnetic İmmunity | Immunity to electrostatic discharge - test level: 8 kV (kontak deşarjı) conforming to IEC 61000-4-2; Immunity to electrostatic discharge - test level: 15 kV (hava deşarjı) conforming to IEC 61000-4-2; Iletimli RF kesintilerine bağışıklık - test level: 15 V/m (80 MHz...2 GHz) conforming to IEC 61000-4-3; Iletimli RF kesintilerine bağışıklık - test level: 5 V/m (2...2,7 GHz) conforming to IEC 61000- |
| Elektromanyetik Emisyon | Iletimli emisyonlar 'e uygunIEC 61000-6-3; Yayılmalı emisyonlar 'e uygunIEC 61000-6-4 |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 5,000 cm |
| Package 1 Width | 17,500 cm |
| Package 1 Length | 18,500 cm |
| Paket Ağırlığı (Lbs) | 727,000 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 13 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 10,157 kg |
| Unit Type Of Package 3 | P12 |
| Number Of Units İn Package 3 | 312 |
| Package 3 Height | 105,000 cm |
| Package 3 Width | 80,000 cm |
| Package 3 Length | 120,000 cm |
| Package 3 Weight | 252,000 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
