Schneider

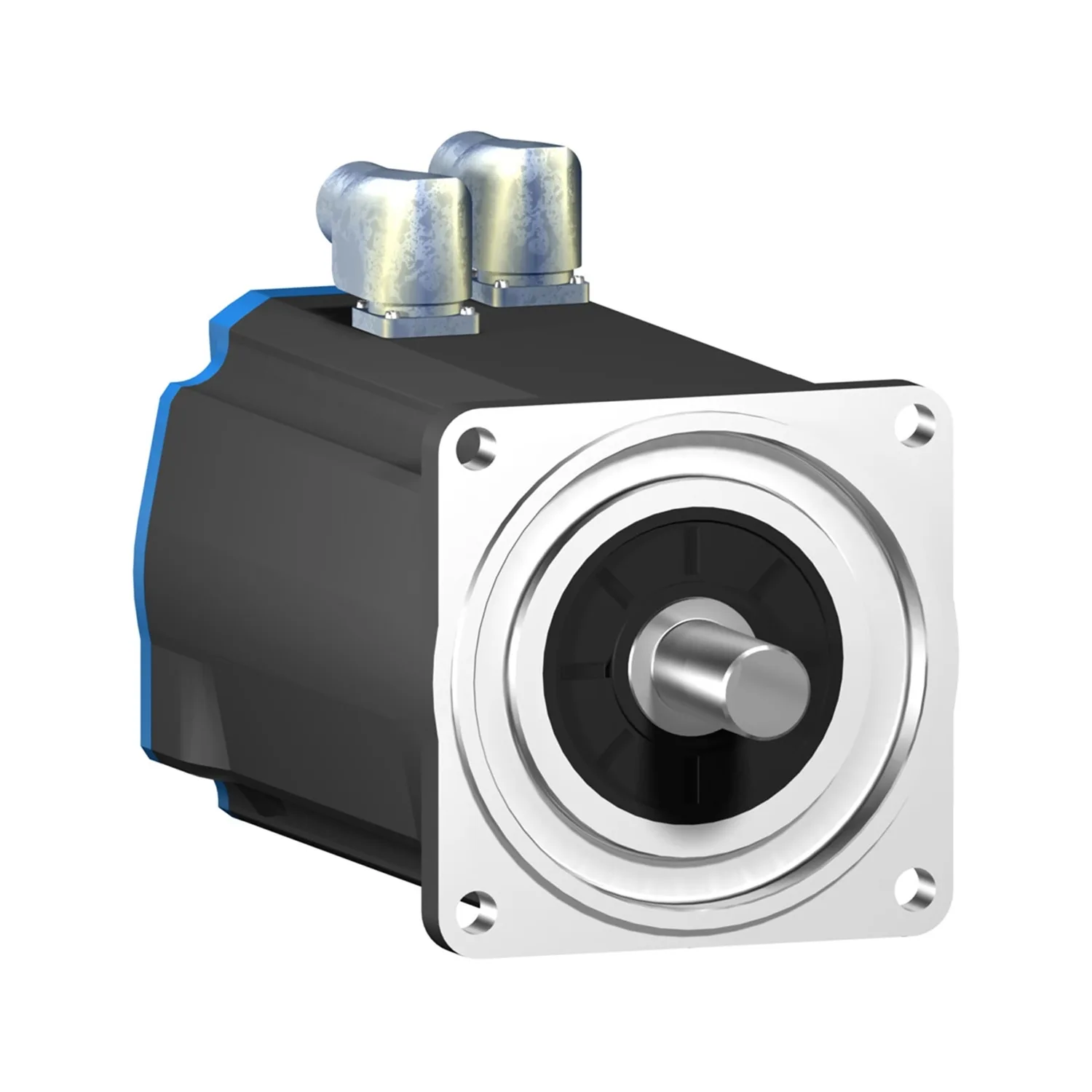

BSH1404P11A2P - BSH Servo Motor
Schneider BSH1404P11A2P, BSH Servo Motor. Kategori: Lexium 32 Servo Sürücüler ve Motor Sürücüsü. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:BSH1404P11A2P
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:4.816,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Grubu
- BSH
- Ürün Ya Da Bileşen Tipi
- Servo motor
- Maksimum Mekanik Hız
- 4000 rpm
- Şaft Ucu
- Kilitli
Ürün Açıklaması
- 1,31,072 nokta/dönüş hızı geri besleme çözünürlüğüne sahip single dönüş SinCos Hiperface® geri beslemesi ile donatılmıştır
- Servo motor anma besleme voltajı 480V, sürekli stop akım 21.3A ve sürekli güç 4.33W
- Şaft ebatları 24mm (çap) x 50mm (uzunluk)
- Elektrik bağlantısı için dönebilen sağ açılı konnektörlerle donatılmıştır
- IP50 Standardı dereceli bir üründür
- Bu ürün uzunluğu 382.5 mm ve merkez bilezik ebatları 3.5 mm (derinlik) x 130 mm (çap), 165 mm montaj delikli
- Ağırlığı 26kg
- Bu seri Lexium 32 ve Lexium 05 servo sürücüler ile uyumludur
- Bu ürün, 380V ila 480V üç fazda LXM05AD57N4 ile uyumludur
- Doğal konveksiyonlu soğutma sistemi ile 140 mm uluslararası Standart flanş montajını destekler
- Lexium 32, tam olarak doğru güce, performansa ve işlevselliğe sahip sürücü ve motor kombinasyonu sağlayan bir servo sürücü serisidir
Başlıca Özellikler
- Üstün performans ve kompakt tasarım
- Basitleştirilmiş mühendislik, kurulum ve devreye alma
- Entegre güvenlik
- Kamalı mil ucu
Teknik Özellikler
Ana15
| Ürün Grubu | BSH |
|---|---|
| Ürün Ya Da Bileşen Tipi | Servo motor |
| Maksimum Mekanik Hız | 4000 rpm |
| Sürekli Durma Torku | 33,4 N.m için LXM32.D72N4 -de 24 A, 400 V, trifaze; 33,4 N.m için LXM32.D72N4 -de 24 A, 480 V, trifaze; 32,1 N.m için LXM05AD57N4, 380...480 V, trifaze; 32,1 N.m için LXM05BD57N4, 380...480 V, trifaze; 32,1 N.m için LXM05CD57N4, 380...480 V, trifaze |
| Tepe Durma Torku | 103,6 N.m için LXM32.D72N4 -de 24 A, 400 V, trifaze; 103,6 N.m için LXM32.D72N4 -de 24 A, 480 V, trifaze; 63,09 N.m için LXM05AD57N4, 380...480 V, trifaze; 63,09 N.m için LXM05BD57N4, 380...480 V, trifaze; 63,09 N.m için LXM05CD57N4, 380...480 V, trifaze |
| Nominal Çıkış Gücü | 5000 W için LXM32.D72N4 -de 24 A, 400 V, trifaze; 5000 W için LXM32.D72N4 -de 24 A, 480 V, trifaze; 3400 W için LXM05AD57N4, 380...480 V, trifaze; 3400 W için LXM05BD57N4, 380...480 V, trifaze; 3400 W için LXM05CD57N4, 380...480 V, trifaze |
| Nominal Tork | 19 N.m için LXM32.D72N4 -de 24 A, 400 V, trifaze; 19 N.m için LXM32.D72N4 -de 24 A, 480 V, trifaze; 10,8 N.m için LXM05AD57N4, 380...480 V, trifaze; 10,8 N.m için LXM05BD57N4, 380...480 V, trifaze; 10,8 N.m için LXM05CD57N4, 380...480 V, trifaze |
| Nominal Hız | 2500 rpm için LXM32.D72N4 -de 24 A, 400 V, trifaze; 2500 rpm için LXM32.D72N4 -de 24 A, 480 V, trifaze; 3000 rpm için LXM05AD57N4, 380...480 V, trifaze; 3000 rpm için LXM05BD57N4, 380...480 V, trifaze; 3000 rpm için LXM05CD57N4, 380...480 V, trifaze |
| Ürün Uyumluluğu | LXM05AD57N4 -de 380...480 V trifaze; LXM05BD57N4 -de 380...480 V trifaze; LXM05CD57N4 -de 380...480 V trifaze; LXM32.D72N4 -de 400 V trifaze; LXM32.D72N4 -de 480 V trifaze |
| Şaft Ucu | Kilitli |
| IP Koruma Derecesi | IP50 standart |
| Hız Geri Besleme Çözünürlüğü | 131072 nokta/dönüş |
| Frenleme | Olmadan |
| Montaj Desteği | Uluslararası standart flanş |
| Elektrikli Bağlantı | Döndürülebilir sağa açılı konnektörler |
Tamamlayıcı40
| Seri Uyumluluğu | Lexium 05; Lexium 32 |
|---|---|
| Besleme Gerilimi Maks | 480 V |
| Fazların Ağ Sayısı | Trifaze |
| Sürekli Durma Akımı | 21,3 A |
| Maksimum Sürekli Güç | 4,33 W |
| Maksimum Akım Irms | 72 A için LXM32.D72N4; 95,6 A için LXM05AD57N4; 95,6 A için LXM05BD57N4; 95,6 A için LXM05CD57N4 |
| Maksimum Kalıcı Akım | 95,6 A |
| Anahtarlama Frekansı | 8 kHz |
| İkinci Şaft | Ikinci şaft ucu olmadan |
| Şaft Çapı | 24 mm |
| Şaft Uzunluğu | 50 mm |
| Anahtar Genişliği | 40 mm |
| Geri Besleme Tipi | Tek dönüşlü SinCos Hiperface |
| Motor Flanş Boyutu | 140 mm |
| Motor Yığını Sayısı | 4 |
| Tork Sabiti | 1,57 N.m/A -de 120 °C |
| Geri Emf Sabiti | 104 V/krpm -de 120 °C |
| Motor Kutuplarının Sayısı | 5,0 |
| Rotor Ataleti | 23,7 kg.cm² |
| Stator Direnci | 0,28 Ohm -de 20 °C |
| Stator Endüktansı | 2,035 mH -de 20 °C |
| Stator Elektrik Süresi Sabiti | 13,93 ms -de 20 °C |
| Maksimum Radyal Güç Fr | 1840 N -de 3000 rpm; 2110 N -de 2000 rpm; 2660 N -de 1000 rpm |
| Maksimum Eksenel Güç Fa | 0,2 x Fr |
| Soğutmanın Tipi | Doğal konveksiyon |
| Uzunluk | 382,5 mm |
| Ortalama Bilezik Çapı | 130 mm |
| Ortalama Bilezik Derinliği | 3,5 mm |
| Montaj Deliklerinin Sayısı | 4 |
| Montaj Delik Çapı | 11 mm |
| Montaj Deliklerinin Dairesel Çapı | 165 mm |
| Ürün Ağırlığı | 26 kg |
| Boyutlandırma Referansı | BSH1404P |
| Fazların Ağ Sayısı | 3 |
| Dogruluk Hatasi (açisal) | 1,4 ° |
| Sıcaklık Bakır Sıcak | 120 °C |
| Sıcaklık Mıknatıs Sıcak | 100 °C |
| Sıcaklık Mıknatıs Rt | 20 °C |
| Çıkış Akımı 3s Tepe | 95,6 A |
| Atalet | 0,0 kg.cm² of brake; 23,7 kg.cm² of motor |
Paketleme üniteleri6
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 27,0 cm |
| Package 1 Width | 27,0 cm |
| Package 1 Length | 60,6 cm |
| Paket Ağırlığı (Lbs) | 18,5 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
