Schneider

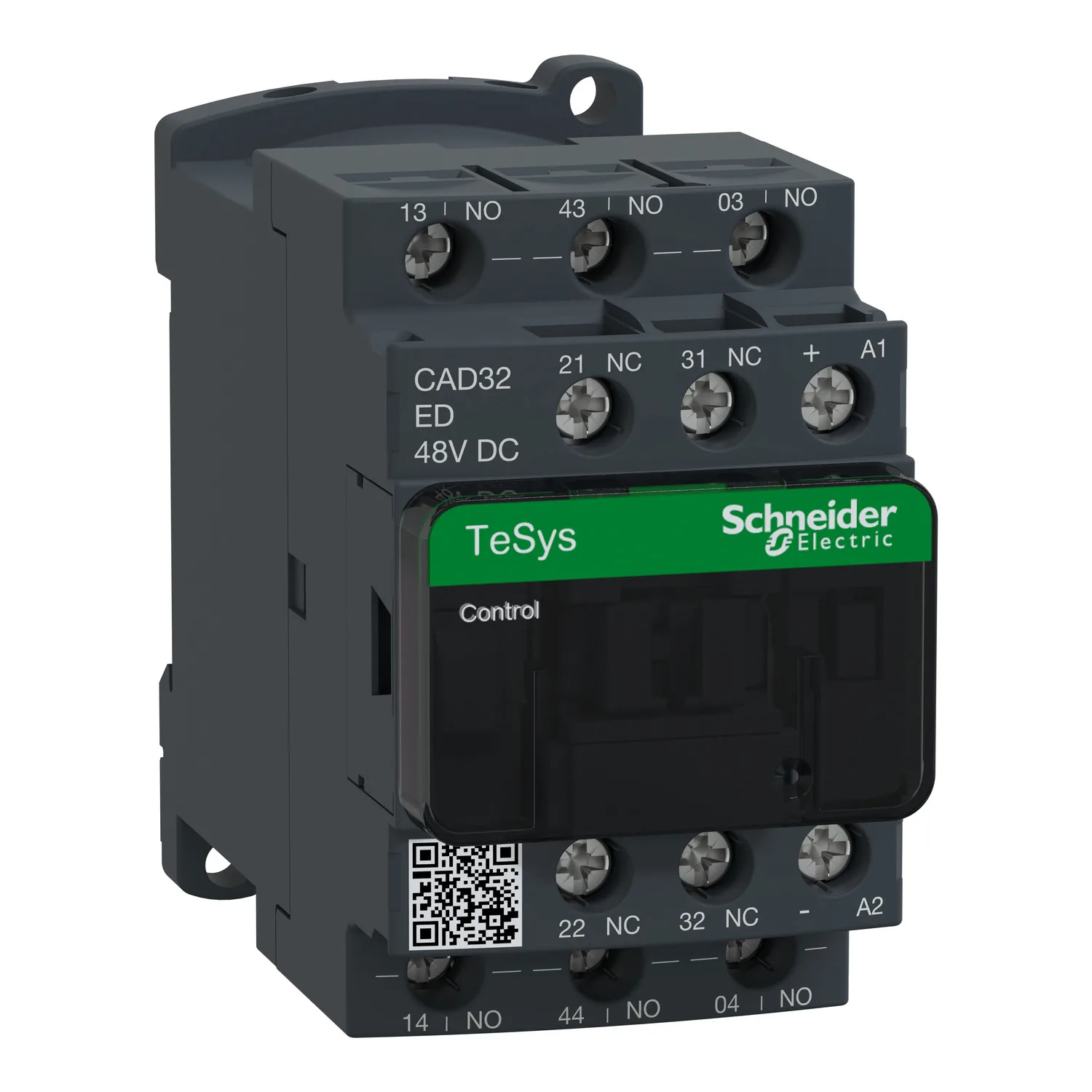

CAD32ED - Kontaktör: 5 kutuplu; NK x2 + NA x3; 48VDC; 10A; TeSys D; G: 45mm; 690V
Schneider CAD32ED, Kontaktör: 5 kutuplu; NK x2 + NA x3; 48VDC; 10A; TeSys D; G: 45mm; 690V. Kategori: TeSys K, D, SK (yardımcı kontaktörler). Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:CAD32ED
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:59,40 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- TeSys; TeSys Deca
- Ürün Adı
- TeSys CAD
- Ürün Ya Da Bileşen Tipi
- Kontrol rölesi
- Ürün Grubu
- CAD
Ürün Açıklaması
- TeSys D kontrol rölesi, 5 kontak (3NO + 2NC), 10A/690V, AC-15/DC-13 elektromanyetik yüklerin kontrolü için
- 48 V DC kontrol devresi, ani tüketim olmadan sağlanır ve aşırı gerilim koruma cihazı ile donatılmıştır, vidalı kelepçe terminalleri ile bağlantı sağlar
- 180 devir/dk'ya kadar yüksek çalışma hızı ve -40/+60°C ortam sıcaklığı için yüksek güvenilirlik ve dayanıklılık sağlar

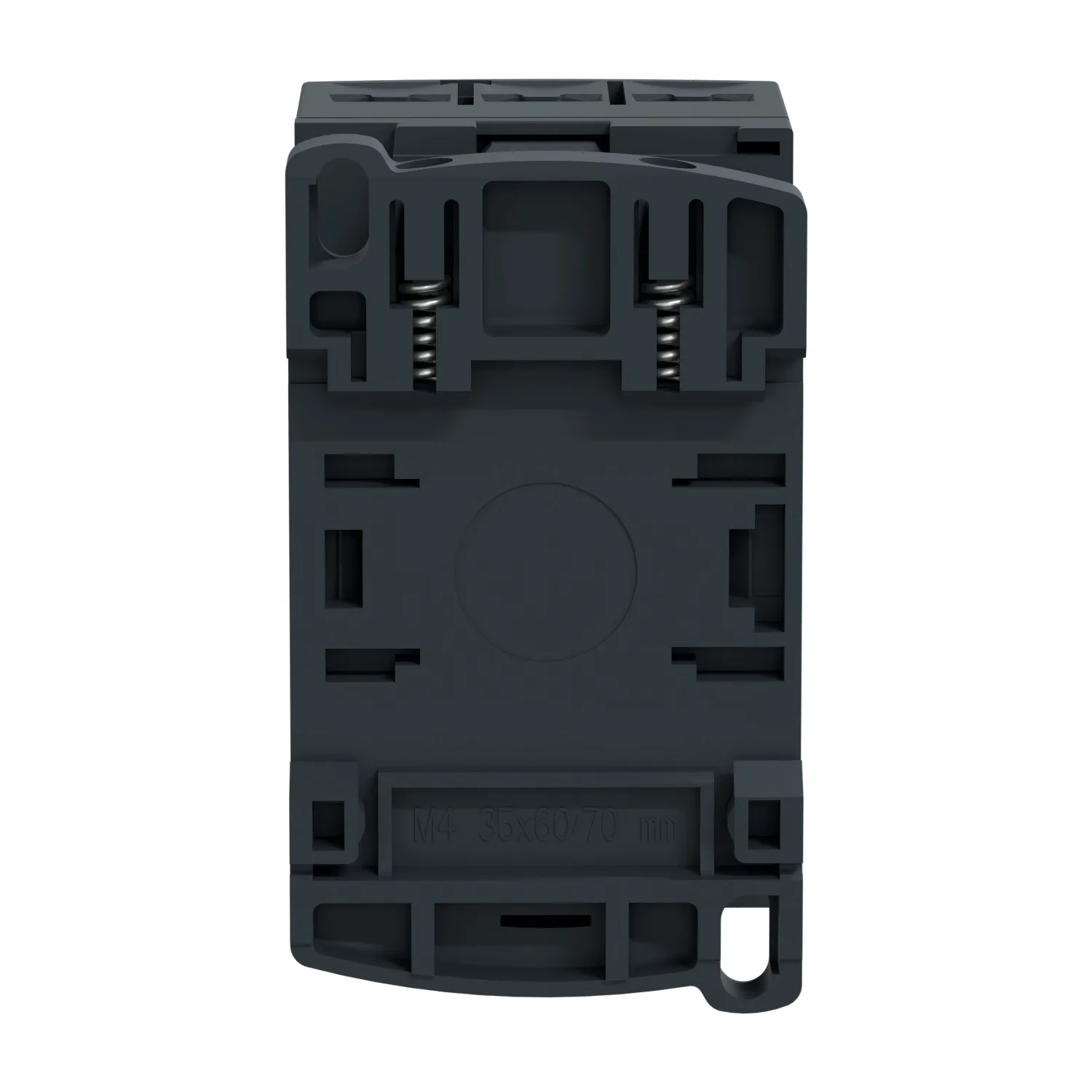

- 35 mm DIN rayına takmak veya vidayla sabitlemek için kompakt (45 mm genişlik)
- Multi standart sertifikalı (IEC, UL, CSA, CCC, EAC, Marine), Green Premium ürünü (RoHS/REACh).
Başlıca Özellikler
- TeSys Kontrol Röleleri, basit bir uygulamaya uygun maliyetli bir çözüm sunar
- TeSys D, K ve SK kontaktörleri ile aynı tasarım
- Bağlantı için farklı yollar. (PCB'ye kaynaklı vida kelepçesi terminali, yay terminali gibi)
- Piyasadaki tüm voltajlar için uyumlu
- Çoklu uluslararası sertifikalar
Teknik Özellikler
Ana5
| Seri | TeSys; TeSys Deca |
|---|---|
| Ürün Adı | TeSys CAD |
| Ürün Ya Da Bileşen Tipi | Kontrol rölesi |
| Ürün Grubu | CAD |
| Kontaktör Uygulaması | Kontrol devresi |
Tamamlayıcı30
| Kullanım Kategorisi | DC-13; AC-14; AC-15 |
|---|---|
| Kutup Kontak Düzenleme | 3 NA + 2 NK |
| [Ue] Nominal Çalışma Voltajı | <= 690 V AC 25...400 Hz |
| Kontrol Devresi Tipi | DC standart |
| Kontrol Devresi Gerilimi | 48 V DC |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV 'e uygunIEC 60947 |
| [Ith] Klasik Açık Hava Termik Akımı | 10 A (at 60 °C) |
| Irms Nominal Kapama Kapasitesi | 140 A AC 'e uygunIEC 60947-5-1; 250 A DC 'e uygunIEC 60947-5-1 |
| [Icw] Nominal Kısa Süreli Dayanma Akımı | 100 A - 1 sn; 120 A - 500 ms; 140 A - 100 ms |
| İlgili Sigorta Değeri | 10 A gG conforming to IEC 60947-5-1 |
| [Ui] Nominal Yalıtım Voltajı | 600 V UL sertifikali; 600 V CSA sertifikali; 690 V 'e uygunIEC 60947-5-1 |
| Montaj Desteği | Plaka; Ray |
| Bağlantılar - Terminaller | Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz; Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz; Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile; Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile; Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz; Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz |
| Sıkma Torku | 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2; 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm; 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 |
| Kontrol Devresi Gerilim Limitleri | 0,1...0,25 Uc (-40…70 °C):düşme DC; 0,7...1,25 Uc (-40…60 °C):çalışma DC; 1...1.25 Uc (60…70 °C):çalışma DC |
| Çalışma Süresi | 53...72 msn bobin enerjileme ve NA kapama; 16...24 msn bobinin enerjisini kesme ve NA açma; 47...63 msn bobin enerjileme ve NK açma; 15...25 msn bobinin enerjisini kesme ve NK kapama |
| Mekanik Dayanıklılık | 30 Mcycles |
| Maksimum Çalışma Hızı | 180 cyc/mn |
| Zaman Sabiti | 28 ms |
| W Cinsinden Kalkış Gücü | 5,4 W 20 °C) |
| W Cinsinden Tutma Güç Tüketimi | 5,4 W -de 20 °C |
| Minimum Anahtarlama Gerilimi | 17 V |
| Minimum Anahtarlama Akımı | 5 mA |
| Çakışmama Süresi | 1,5 ms enerjilemede NK ve NA kontağı arasında; 1,5 ms enerji kesmede NK ve NA kontağı arasında |
| Yalıtım Direnci | > 10 MOhm |
| Mekanik Dayanıklılık | Şoklar kontrol rölesi açık: 11 msn için 10 Gn 'e uygunIEC 60068-2-27; Şoklar kontrol rölesi kapalı: 11 msn için 15 Gn 'e uygunIEC 60068-2-27; Titreşimler kontrol rölesi açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6; Titreşimler kontrol rölesi kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 |
| Yükseklik | 77 mm |
| Genişlik | 45 mm |
| Derinlik | 93 mm |
| Ürün Ağırlığı | 0,58 kg |
Ortam7
| Standartlar | EN/IEC 60947-5-1; GB/T 14048,5; UL 60947-5-1; CSA C22.2 No 60947-5-1; JIS C8201-5-1 |
|---|---|
| Ürün Sertifikaları | CB; CCC; UL; CSA; EAC; CE; UKCA |
| IP Koruma Derecesi | IP2X ön yüz 'e uygunVDE 0106 |
| Koruyucu Bakım | TH 'e uygunIEC 60068 |
| Çalışma İçin Ortam Hava Sıcaklığı | -40…60 °C; 60…70 °C değer kaybı ile |
| Depolama Ortam Koşulları | -60…80 °C |
| Çalışma Yüksekliği | 0...3000 m |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 5,000 cm |
| Package 1 Width | 9,200 cm |
| Package 1 Length | 11,200 cm |
| Paket Ağırlığı (Lbs) | 515,000 g |
| Unit Type Of Package 2 | S02 |
| Number Of Units İn Package 2 | 15 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 8,016 kg |
| Unit Type Of Package 3 | P06 |
| Number Of Units İn Package 3 | 120 |
| Package 3 Height | 45,000 cm |
| Package 3 Width | 60,000 cm |
| Package 3 Length | 80,000 cm |
| Package 3 Weight | 72,640 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
