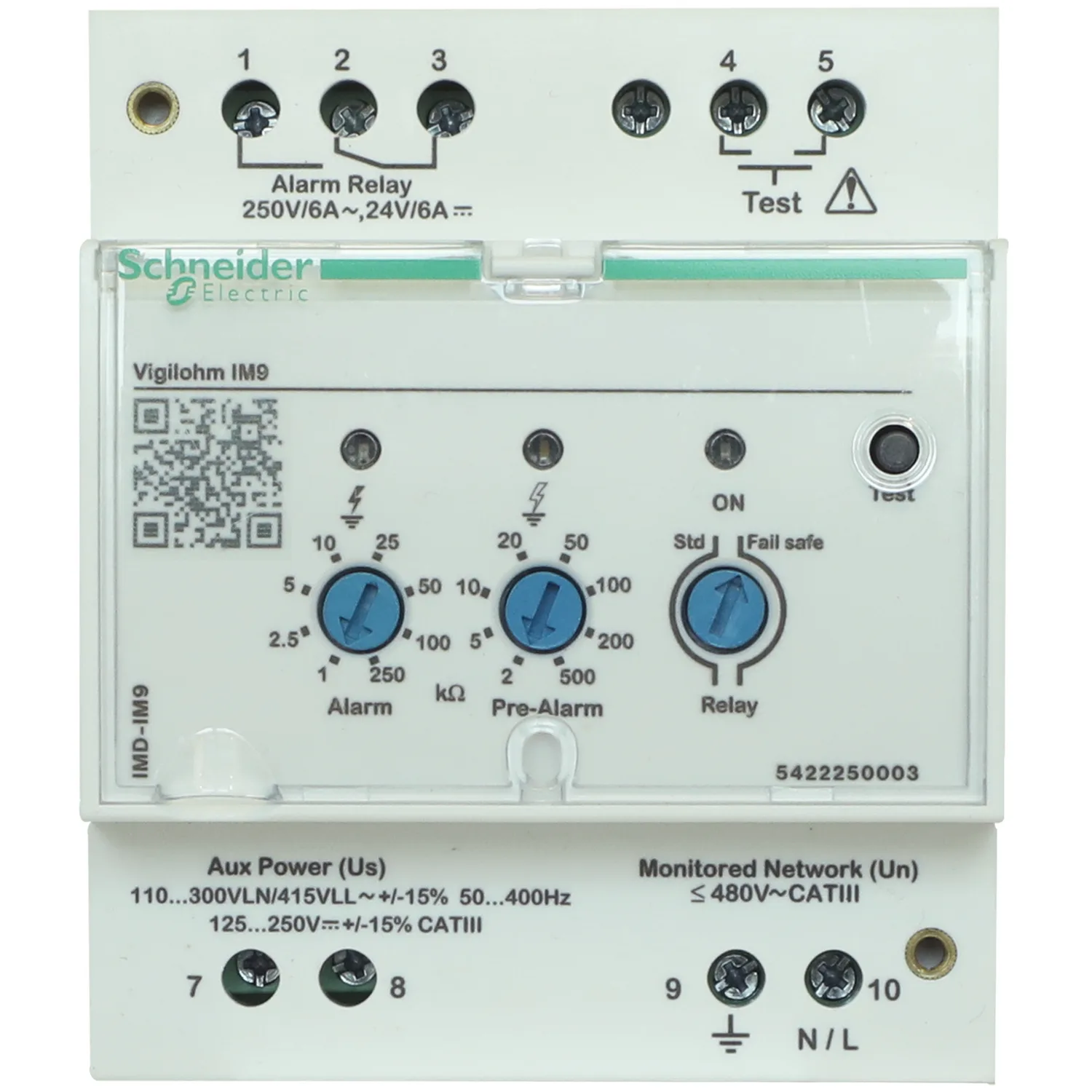

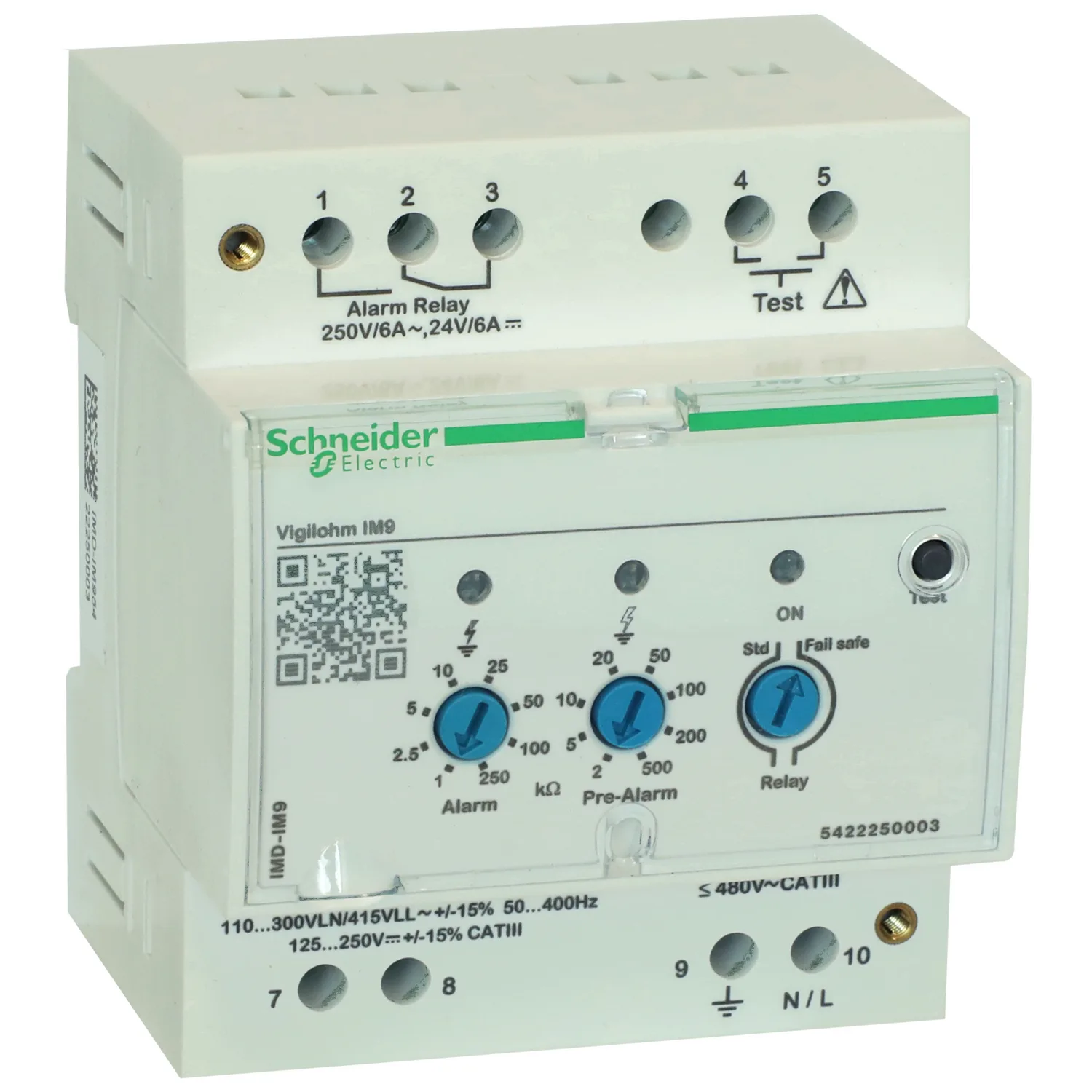

Name: VIGILOHM IM9 110-415VCA
Brand: Schneider
SKU: IMD-IM9
Price: 383.00 EUR
Availability: BackOrder

Schneider IMD-IM9, VIGILOHM IM9 110-415VCA. Kategori: Vigilohm Yalıtım İzleme Cihazları. Fiyat ve teslim süresi için teklif isteyin.

Öne Çıkan Özellikler

Ürün Açıklaması

Bu cihaz, düşük parazitli, sınırlı boyuttaki saf AC sistemlerini izlemeye adanmıştır
Şebeke ile toprak arasına DC akım enjekte ederek sistem yalıtım direncini ölçer
Konfigürasyon, kuruluma bağlı olarak ayarlanacaktır
Ayarlar cihazın ön tarafında mevcuttur
Ayarlar alarm ve alarm öncesi eşiklerdir
Manuel bir otomatik test ile donatılmıştır
Sistem yalıtım direncinin ayarlanan eşiğin altına düşmesi, yani bir topraklama hatası oluşması durumunda, IMD çıkış rölesi aracılığıyla bir alarm tetiklenir
Hiçbir arıza izlenmediği zaman, alarm silinir, alarm rölesi normale döner
Bu ürün DIN rayına monte edilebilir.

Ana11

Seri	Vigilohm
Ürün Grubu	IM9
Ürün Ya Da Bileşen Tipi	Yalıtım izleme cihazı
Type Of IMD	AC IMD
Topraklama Sistemi	IT; HRG
Application	Marine and offshore; Industry; Infrastructure; Power generation; Port, airport, railway
Network Size	Small
Elektrikli Devre Tipi	Kontrol devresi
Network Capacitance	Very lightly capacitive
Type Of Network	1P + N; 3P; 3P + N
Ag Gerilimi	0…600 V - AC -de 45...440 Hz (nötre bağlı cihaz); 0…480 V - AC -de 45...440 Hz (faza bağlı cihaz)

Tamamlayıcı8

Alarm Threshold Setting	Ön alarm: 2...500 kOhm; Alarm: 1...250 kOhm
Ölçümün Tipi	Ağ yalıtım direnci, aralik: 1000 Ohm...500 kOhm, dogruluk: +/- %15
Yapılandırılabilir Filtreleme Süresi	7 s
Yanıt Süresi	<= 7 sn 100 %
Self-test	Manuel
Aşırı Gerilim Kategorisi	III
IP Koruma Derecesi	Muhafaza: IP20; Ön yüz: IP40
Malzeme	Thermoplastik

Fiziksel14

Kurulumun Tipi	Iç mekan
Çalışma Yüksekliği	<= 3000 m
Bağıl Nem	0…92 %
Nominal Çalışma Ortam Sıcaklığı	-25…55 °C
Depolama Ortam Koşulları	-40…70 °C
Kirletme Derecesi	2
Montaj Modu	Takılabilir (DIN rayı); Sıva altı monte (panel)
Montaj Konumu	Yatay; Dikey
Bağlantılar - Terminaller	Tünel tipi terminaller 0,2…2,5 mm²
Ürün Ağırlığı	0,2 kg
Kesim Boyutları	66 x 72.5 mm
Yükseklik	90 mm
Genişlik	71 mm
Derinlik	67,5 mm

İletişim & Yönetim4

Ekran Tipi	Ekransız
Sinyal Kontakları Düzenleme	1 K/A standart veya hata kurtarma
Sinyalleme Devre Gerilimi	250 V - AC -de 6 A; 12...24 V - DC -de 6 A
Communication Of Data	HMI: Test raporları; Dry contact: Test raporları

Güç Gereksinimleri3

Standartlar4

Standartlar	IEC 61557-8; UL 61010-1; IEC 61010-1; IEC 61326-2-4
Ürün Sertifikaları	EAC; CE; BV; RMRS; DNV; RCM; EU-RO MR TA
Çevresel Özellik	Hizmet esnasında değilken nemli sıcağa maruz kalma 'e uygunIEC 60068-2-30; Hizmet esnasında nemli sıcağa maruz kalma 'e uygunIEC 60068-2-56; Tuz buharı 'e uygunIEC 60068-2-52; Long-term storage class 1K22 'e uygunIEC 60721-3-1; Transport class 2K11 'e uygunIEC 60721-3-2; Stationary use at weather protected locations class 3K24 'e uygunIEC 60721-3-3
Mekanik Dayanıklılık	Long-term storage class 1M11 'e uygunIEC 60721-3-1; Transport class 2M4 'e uygunIEC 60721-3-2; Stationary use class 3M11 'e uygunIEC 60721-3-3

Paketleme üniteleri12

Sözleşme garantisi1

Garanti (ay Olarak)	18
