Ürün Açıklaması

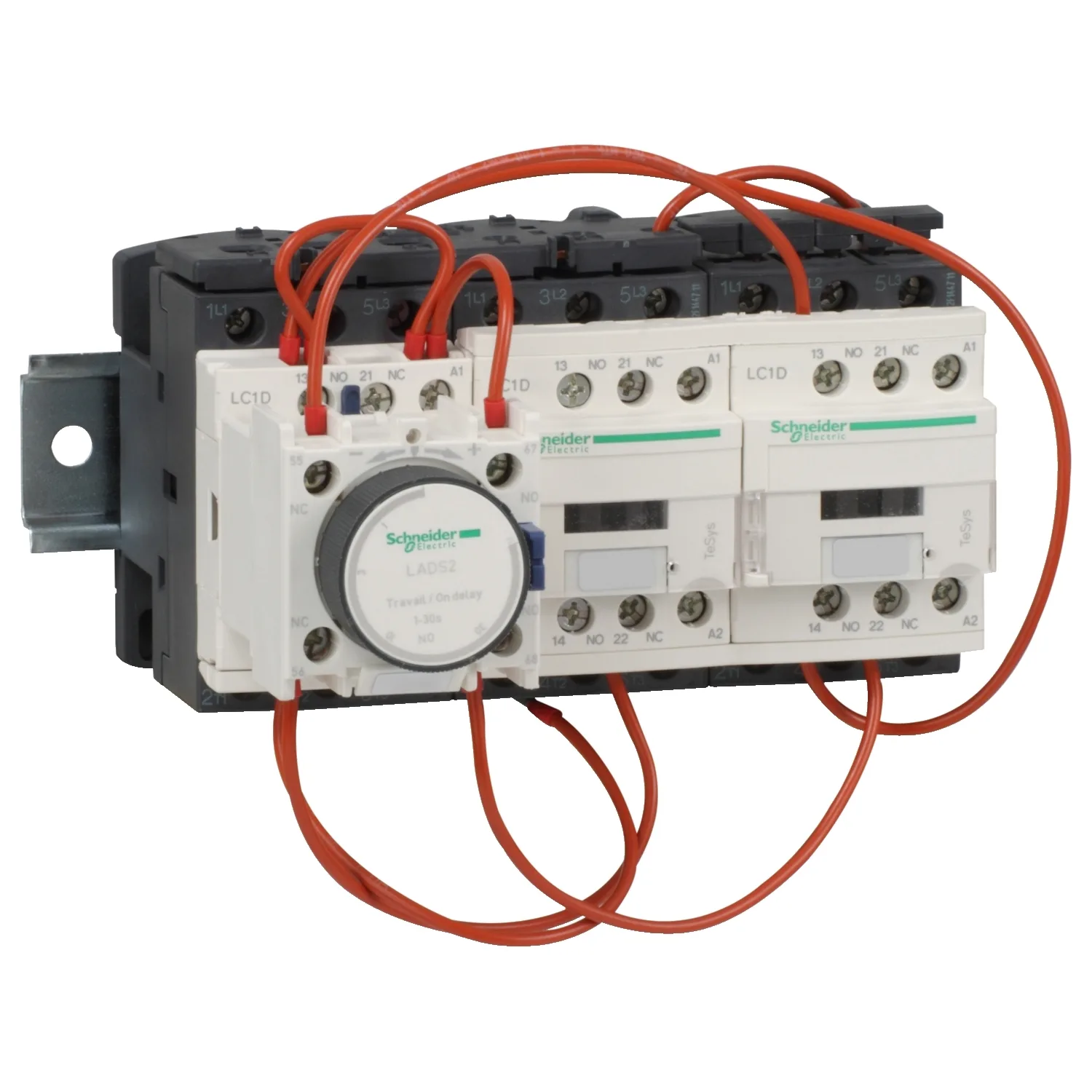

Montaj Plakasında Yıldız Delta Yolverici Tesys Lc3-d - Bobin 220 V Ac
Teknik Özellikler
| Seri | TeSys |
|---|---|
| Ürün Adı | TeSys D |
| Ürün Ya Da Bileşen Tipi | Star delta starter |
| Cihaz Kısa Adı | LC3D |
| Kontaktör Uygulaması | Motor kontrol |
| Kullanım Kategorisi | AC-3 |
| Cihaz Sunumu | Pre-wired |
| Kutup Açıklaması | 3 x 3P |
| Pole Contact Composition | 3 x 3 NA |
| [Ie] Nominal Çalışma Akımı | 9 A ( |
| Motor Gücü KW | 4 kW -de 220/230 V AC 50/60 Hz, 7,5 kW -de 380/400 V AC 50/60 Hz, 7,5 kW -de 415 V AC 50/60 Hz, 7,5 kW -de 440 V AC 50/60 Hz |
| Kontrol Devresi Tipi | AC 50/60 Hz |
| Yardımcı Kontak Düzenleme | 1 NK için KM1 star contactor |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kVuyumluluk standardı IEC 60947 |
| Aşırı Gerilim Kategorisi | III |
| [Ui] Nominal Yalıtım Voltajı | 690 V uyumluluk standardı IEC 60947-4-1 güç devresi, 600 V sertifikalar CSA güç devresi, 600 V sertifikalar UL güç devresi, 690 V uyumluluk standardı IEC 60947-1 sinyalleme devresi, 600 V sertifikalar CSA sinyalleme devresi, 600 V sertifikalar UL sinyalleme devresi |
| Elektrik Dayanıklılığı | 2 Mcycles 9 A AC-3 |
| Tedarik Edilen Ekipman | Protective cover |
| Kilitleme Tipi | Mekanik |
| Montaj Desteği | Plaka |
| Standartlar | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508, CSA C22.2 No 14 |
| Ürün Sertifikaları | BV, CCC, CSA, DNV, GL, GOST, RINA, UL, LROS |
| Bağlantılar - Terminaller | Vida kelepçesi terminalleri için güç devresi 1 1...4 mm² esnek kablo uçsuz, Vida kelepçesi terminalleri için güç devresi 2 1...4 mm² esnek kablo uçsuz, Vida kelepçesi terminalleri için güç devresi 1 1...4 mm² esnek kablo uçlu, Vida kelepçesi terminalleri için güç devresi 2 1...2.5 mm² esnek kablo uçlu, Vida kelepçesi terminalleri için güç devresi 1 1...4 mm² katı kablo uçsuz, Vida kelepçesi termin |
| Sıkma Torku | 1,7 N.m için güç devresi vida kelepçesi terminalleri düz Ø 6 mm, 1,7 N.m için güç devresi vida kelepçesi terminalleri Philips No 2, 1,7 N.m için kontrol devresi vida kelepçesi terminalleri düz Ø 6 mm, 1,7 N.m için kontrol devresi vida kelepçesi terminalleri Philips No 2 |
| Mekanik Dayanıklılık | 15 Mcycles |
| Çalışma Hızı | 30 cyc/h -de |
| Yolverme Süresi | 30 s |
| Bobin Teknolojisi | Yerleşik süpresör modülü olmadan |
| Kontrol Devresi Gerilim Limitleri | 0,3...0,6 Uc -de 60 °C düşme 50/60 Hz, 0,8...1,1 Uc -de 60 °C çalışma 50 Hz, 0,85...1,1 Uc -de 60 °C çalışma 60 Hz |
| VA Cinsinden Kalkış Gücü | 70 VA -de 20 °C 0.75 60 Hz, 70 VA -de 20 °C 0.75 50 Hz |
| VA Cinsinden Tutma Güç Tüketimi | 7,5 VA -de 20 °C 0.3 60 Hz, 7 VA -de 20 °C 0.3 50 Hz |
| Isı Dağılımı | 2...3 W -de 50/60 Hz |
| Yardımcı Kontak Tipi | Mekanik olarak bağlantılıuyumluluk standardı IEC 60947-5-1 3 x 1 NA + 1 NK, Ayna kontakuyumluluk standardı IEC 60947-4-1 3 x 1 NK |
| Sinyalleme Devre Frekansı | 25...400 Hz |
| Minimum Anahtarlama Akımı | 5 mA için sinyalleme devresi |
| Anahtarlama Gerilimi | 17 V için sinyalleme devresi |
| Çakışmama Süresi | 1,5 msn enerjilemede NK ve NA kontağı arasında, 1,5 msn enerji kesmede NK ve NA kontağı arasında |
| Genişlik | 143 mm |
| Yükseklik | 124 mm |
| Derinlik | 143 mm |
| Ürün Ağırlığı | 1.53 kg |
| Yalıtım Direnci | > 10 MOhm için sinyalleme devresi |
| IP Koruma Derecesi | IP2x ön yüzuyumluluk standardı IEC 60529 |
| Koruyucu Bakım | THuyumluluk standardı IEC 60068-2-30 |
| Kirletme Derecesi | 3 |
| Depolama İçin Ortam Hava Sıcaklığı | -60...80 °C |
| Çalışma İçin Ortam Hava Sıcaklığı | -40...70 °C Uc'de |
| Çalışma Yüksekliği | 3000 m olmadan sicaklik deger kaybi |
| Yangına Dayanıklılık | 850 °Cuyumluluk standardı IEC 60695-2-1 |
| Alev Geciktirici | V1uyumluluk standardı UL 94 |
| Mekanik Dayanıklılık | Titreşimler kontaktör açık 2 Gn, 5...300 Hz, Titreşimler kontaktör kapalı 4 Gn, 5...300 Hz, Şoklar kontaktör açık 11 msn için 10 Gn, Şoklar kontaktör kapalı 11 msn için 15 Gn |
| Sürdürülebilir Teklif Durumu | Green Premium ürünü |
| ROHS | Compliant - since 0845 - Schneider Electric declaration of conformity |
| REACH | Referans eşiğin üzerinde SVHC içermez |
| Ürünün Çevresel Profili | Mevcut |
| Ürün Kullanım Ömrü Sonu Talimatları | Mevcut |
