Schneider

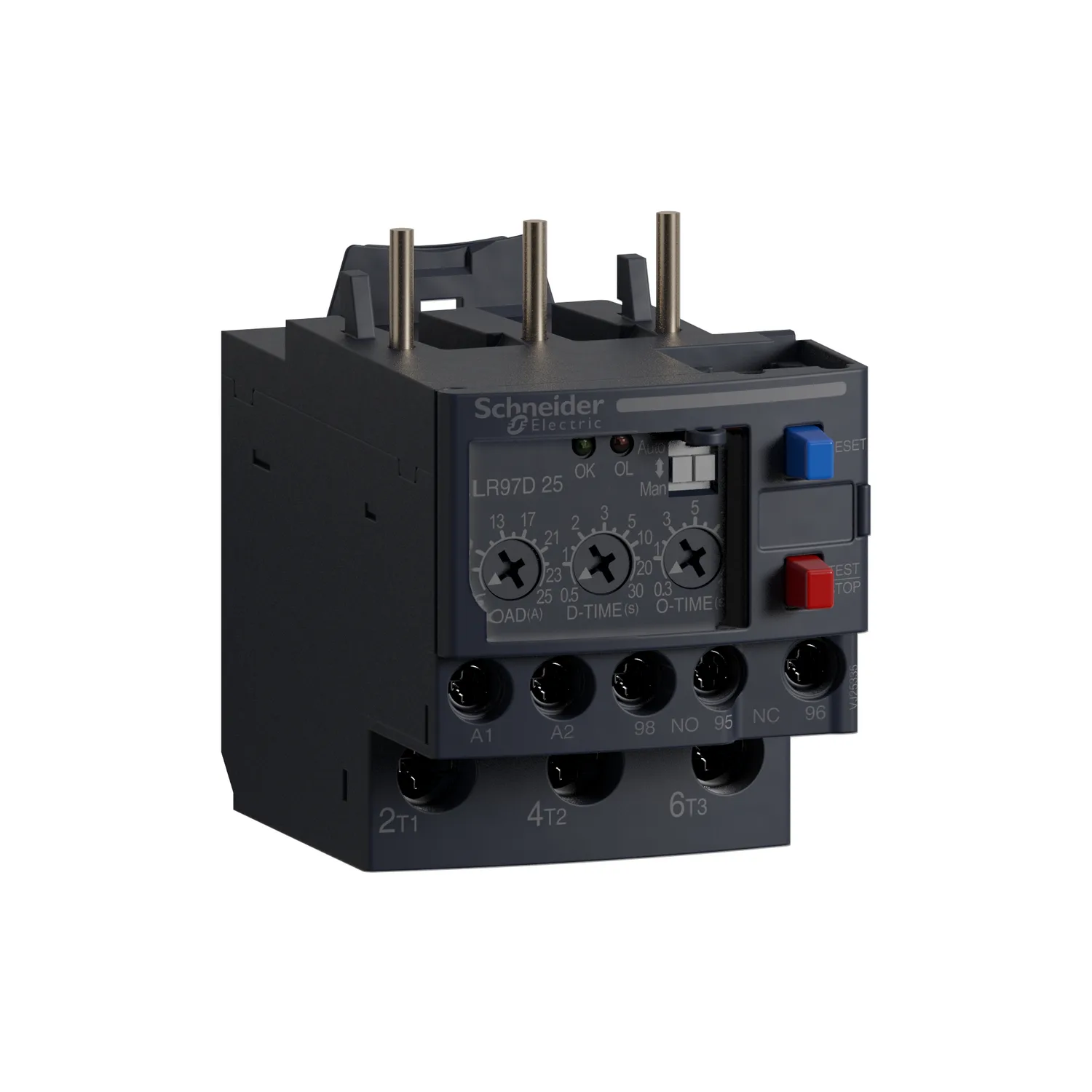

LR97D25M7 - TeSys LR97D Elektronik Termik Röle 5-25A 220VAC
Schneider LR97D25M7, TeSys LR97D Elektronik Termik Röle 5-25A 220VAC. Kategori: TeSys LR97D Motor Koruma Rölesi. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:LR97D25M7
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:185,85 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- TeSys
- Ürün Adı
- TeSys D
- Ürün Grubu
- LR97
- Ürün Ya Da Bileşen Tipi
- Elektronik aşırı akım rölesi
Ürün Açıklaması
- Ayrıca cihaz, sabit durumda 0.5 saniyeden fazla süre boyunca akım 3 x YÜK'ten yüksek olduğunda ve 3 saniyeden fazla süre boyunca eksik faz varsa açılır
- Ayarlar ayrıca 1 fazlı/3 fazlı motorlar ve manuel/otomatik sıfırlama için selektörler içerir, Cihazın bir sıfırlama butonu bir test/durdurma butonu, 2 LED göstergesi (Çalıştır/Açma), Arıza sinyali için 2 yardımcı kontak 1NO/NC
- Şeffaf kapak mühürlenerek ayarlar kilitlenebilir
- altta vida kelepçesi terminalleri ile, 3 fazlı kontaktör LC1D09-D38'in alt terminallerine doğrudan bağlantı için, LAD7B106 terminal bloğu kullanılarak kontaktörden ayrı montaj mümkündür (ayrıca sipariş edilmelidir)
- Multi-standart onaylı (IEC, UL, CSA, CCC, EAC), RoHs/Reach uyumlu.
Başlıca Özellikler
- Korumayı ayarlamak için 3 kadran sağlar
- Motor marş fonksiyonlarına kolay entegrasyon için kompakt (45 mm genişlik)
- Üretim kaybını ve buna bağlı arıza süresini azaltır
- Basit ayar ve sinyal verme özellikleri
Teknik Özellikler
Ana11
| Seri | TeSys |
|---|---|
| Ürün Adı | TeSys D |
| Ürün Grubu | LR97 |
| Ürün Ya Da Bileşen Tipi | Elektronik aşırı akım rölesi |
| Röle Uygulaması | Aşırı yük Imaks > Iayar; Kilitli rotor, mekanik sıkışma I > 3 x Iayarı; Faz arızasına duyarlılık |
| Ürün Uyumluluğu | LC1D09...D38 |
| Şebeke Tipi | AC |
| [Us] Nominal Besleme Gerilimi | 200...240 V AC |
| Termik Koruma Ayar Aralığı | 5…25 A |
| [Ue] Nominal Çalışma Voltajı | 600 V AC 50/60 Hz için güç devresi 'e uygunCSA; 600 V AC 50/60 Hz için güç devresi 'e uygunUL; 690 V AC 50/60 Hz için güç devresi 'e uygunIEC 60947-4-1 |
| Set Başına Miktar | 10'lu set |
Tamamlayıcı20
| Şebeke Frekansı | 50...60 Hz |
|---|---|
| Montaj Desteği | Kontaktöre doğrudan; Ray |
| Açma Eşiği | 5...21 A |
| Kesinti Dayanımı | 6 kV 'e uygunIEC 61000-4-5 |
| Kontak Tipi Ve Düzenleme | 1 K/A |
| [Ith] Klasik Açık Hava Termik Akımı | 3 A için kontrol devresi |
| Koruma Tipi | BS sigortası 3 A - için kontrol devresi; GB2 devre kesici 3 A - için kontrol devresi; GG sigorta 3 A - için kontrol devresi |
| Maksimum Güç | 28 W -de 110 V DC 'e uygunIEC 60947; 28 W -de 220 V DC 'e uygunIEC 60947; 55 W -de 24 V DC 'e uygunIEC 60947; 55 W -de 48 V DC 'e uygunIEC 60947; 140 VA -de 48 V AC 'e uygunIEC 60947; 360 VA -de 110 V AC 'e uygunIEC 60947; 360 VA -de 220 V AC 'e uygunIEC 60947; 70 VA -de 24 V AC 'e uygunIEC 60947 |
| [Ui] Nominal Yalıtım Voltajı | Güç devresi: 600 V 'e uygunCSA; Güç devresi: 600 V 'e uygunUL; Güç devresi: 690 V 'e uygunIEC 60947-4-1 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV |
| Faz Arızası Hassasiyeti | < 3 s |
| Sıfırlama | Otomatik sıfırlama 120 s sabit; Elektriksel minimum 0,1 saniye için güç kaynağının kesilmesi ile; Manuel sıfırlama |
| Zaman Aralığı | 0,2...10 sn - O süresi butonu; 0,3...10 sn - O süresi butonu; 0,5..30 sn - D süresi butonu |
| Sinyalleme Fonksiyonu | 2 LED |
| Bağlantılar - Terminaller | Kontrol devresi: kablo 1 x 1…25 mm²esnek ile; Kontrol devresi: kablo 1 x 1…25 mm²esnek kablo uçsuz; Güç devresi: kablo 1 x 1…4 mm²esnek ile; Güç devresi: kablo 1 x 1,5…10 mm²esnek kablo uçsuz; Güç devresi: pabuç kıskaçlı 1 x 1…4 mm²esnek ile; Güç devresi: pabuç kıskaçlı 1 x 1,5…10 mm²esnek kablo uçsuz; Kontrol devresi: kablo 2 x 1…25 mm²esnek ile; Kontrol devresi: kablo 2 x 1…25 mm²esnek kablo uçs |
| Sıkma Torku | Kontrol devresi: 0.6...1.2 N.m üzerinde pabuç kıskaçlı; Güç devresi: 2 N.m üzerinde kablo |
| Yükseklik | 67,5 mm |
| Genişlik | 45 mm |
| Derinlik | 67,5 mm |
| Ürün Ağırlığı | 0,172 kg |
Ortam15
| Standartlar | IEC 60255-6; IEC 60947 |
|---|---|
| Ürün Sertifikaları | CSA; UL; GOST |
| Koruyucu Bakım | TH 'e uygunIEC 60068 |
| IP Koruma Derecesi | IP20 conforming to IEC 60529 |
| Çalışma İçin Ortam Hava Sıcaklığı | -25…60 °C 'e uygunIEC 60947-4-1 |
| Depolama Ortam Koşulları | -30…80 °C |
| Çalışma Yüksekliği | 2000 m |
| Yangına Dayanıklılık | 850 °C 'e uygunIEC 60695-2-1 |
| Darbe Dayanımı | 15 gn 11 ms 'e uygunIEC 60068-2-7 |
| Titreşim Direnci | 4 gn 'e uygunIEC 60068-2-6 |
| Dielektrik Gücü | 2 V 50 Hz 'e uygunIEC 60255-5 |
| Elektrostatik Deşarja Direnç | 6 kV dolaylı modda; 8 kV havada |
| Yayılmalı Alanlara Direnç | 10 V/m seviye 3 |
| Hızlı Geçici Akımlara Direnç | 2 kV |
| Kesinti Yayılmalı/iletimli | 10 V 'e uygunEN 61000-4-6; Sınıf A 'e uygunEN 55011 |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 5,500 cm |
| Package 1 Width | 7,200 cm |
| Package 1 Length | 7,700 cm |
| Paket Ağırlığı (Lbs) | 183,000 g |
| Unit Type Of Package 2 | S02 |
| Number Of Units İn Package 2 | 24 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 4,804 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
