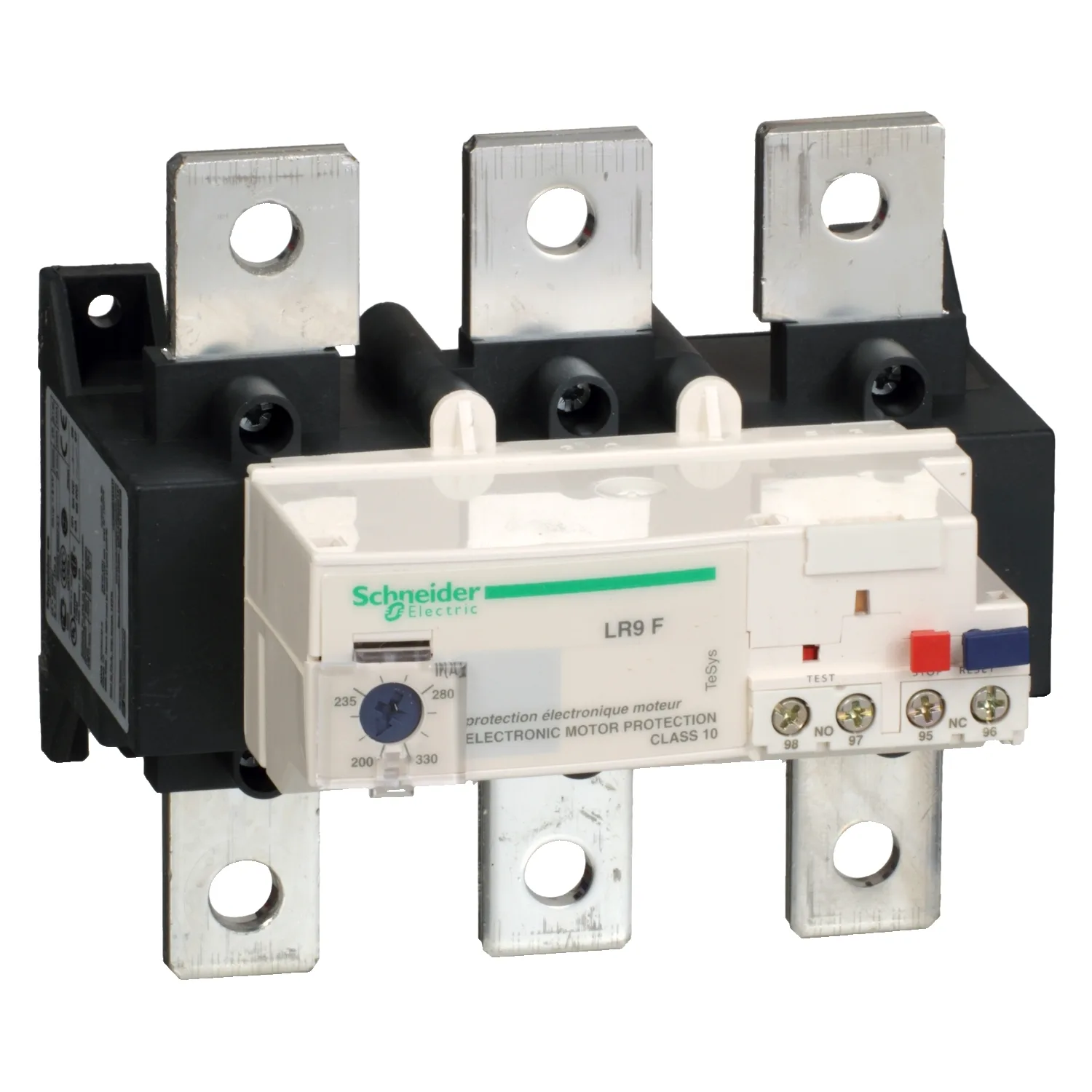

Schneider
LR9F7375
Satışta değil
Schneider LR9F7375. Kategori: TeSys LR9 Termik Aşırı Yük Rölesi (F Serisi). Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.
- Referans Kodu:LR9F7375
- Üretici / Marka:Schneider
Öne Çıkan Özellikler
- Seri
- TeSys
- Ürün Adı
- TeSys LRF
- Ürün Grubu
- LR9F
- Ürün Ya Da Bileşen Tipi
- Elektronik termal aşırı yük rölesi
Ürün Açıklaması
- Motor koruması, 1 fazlı ve 3 fazlı motorların termik aşırı yüklenmesini, faz arızasını, faz dengesizliğini, uzatmalı başlangıç sürelerini, durmuş rotor koşullarını içerir
- Rölenin ön yüzünde termik ayar kadranı, test için butonlar, durma & sıfırlama, trip/açma göstergesi, trip/açma yardımcı kontakları 1NO+1NC sağlar
- Multi standart sertifikalı (IEC, UL, CSA, CCC, Marine), Green Premium uyumlu (RoHS/REACh).
Teknik Özellikler
Ana9
| Seri | TeSys |
|---|---|
| Ürün Adı | TeSys LRF |
| Ürün Grubu | LR9F |
| Ürün Ya Da Bileşen Tipi | Elektronik termal aşırı yük rölesi |
| Röle Uygulaması | Motor koruma |
| Ürün Uyumluluğu | LC1F225...LC1F500 |
| Şebeke Tipi | AC |
| Asiri Yük Açma Sinifi | Sınıf 10 'e uygunIEC 60947-4 |
| Termik Koruma Ayar Aralığı | 200…330 A |
Tamamlayıcı23
| Şebeke Frekansı | 50/60 Hz |
|---|---|
| Montaj Desteği | Kontaktöre doğrudan; Plaka |
| Açma Eşiği | 1,12 +/- 0,06 In açma 'e uygunIEC 60947-4-1 |
| Kesinti Dayanımı | 4 kV 'e uygunIEC 61000-4-5 |
| Kontak Tipi Ve Düzenleme | 1 NA + 1 NK |
| [Ith] Klasik Açık Hava Termik Akımı | 5 A için kontrol devresi |
| [Ue] Nominal Çalışma Voltajı | 1000 V AC 50/60 Hz için güç devresi 'e uygunVDE 0110 grup C |
| [Ui] Nominal Yalıtım Voltajı | Güç devresi: 1000 V AC 'e uygunIEC 60947-4 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 8 kV 'e uygunIEC 60947-1 |
| Faz Arızası Hassasiyeti | 4 s'de açma +/- % 20 'e uygunIEC 60947-4-1 |
| Sıfırlama | Manuel sıfırlama ön rölede |
| Kontrol Tipi | Kadran beyaz tam yüklü akım ayarlama; Test butonu kırmızı; Açma/kapama butonu kırmızı sıfırlama; Açma/kapama butonu durdurma |
| Cihaz Üzerii Sinyalizasyon | Açma göstergesi |
| Sıcaklık Dengeleme | -20…70 °C |
| Akım Tüketimi | <= 5 mA yüksüz |
| Switching Capacity For Alarm | 0...150 mA |
| Maksimum Gerilim Düşüşü | <2,5 V kapalı durum |
| Bağlantılar - Terminaller | Kontrol devresi: vida kelepçesi terminalleri 1 kablo 0,75…2,5 mm² - kablo sertligi: esnek - Kablo uçlu; Kontrol devresi: vida kelepçesi terminalleri 1 kablo 0,75…2,5 mm² - kablo sertligi: katı; Kontrol devresi: vida kelepçesi terminalleri 1 kablo 0,75…4 mm² - kablo sertligi: esnek - kablo uçsuz; Kontrol devresi: vida kelepçesi terminalleri 2 kablo 1…1,5 mm² - kablo sertligi: esnek - Kablo uçlu; Ko |
| Sıkma Torku | Kontrol devresi: 1.2 N.m üzerinde vida kelepçesi terminalleri; Güç devresi: 35 N.m üzerinde vida kelepçesi terminalleri |
| Yükseklik | 136,8 mm |
| Genişlik | 150 mm |
| Derinlik | 127,6 mm |
| Ürün Ağırlığı | 2,32 kg |
Ortam11
| Standartlar | VDE 0660; IEC 60947-4-1; EN 60947-4-1; IEC 60255-17; IEC 60255-8 |
|---|---|
| Ürün Sertifikaları | UL; CSA; UKCA |
| Koruyucu Bakım | TH |
| IP Koruma Derecesi | IP20 conforming to IEC 60529; IP20 conforming to VDE 0106 |
| Çalışma İçin Ortam Hava Sıcaklığı | -20…55 °C 'e uygunIEC 60255-8 |
| Depolama Ortam Koşulları | -40…85 °C |
| Çalışma Yüksekliği | <= 2000 m değer kaybı olmadan |
| Yangına Dayanıklılık | 850 °C 'e uygunIEC 60695-2-1 |
| Mekanik Dayanıklılık | Şoklar: 11 msn için 13 Gn 'e uygunIEC 60068-2-7; Titreşimler 5...300 Hz: 2 Gn 'e uygunIEC 60068-2-6 |
| Dielektrik Gücü | 6 kV 50 Hz 'e uygunIEC 255-5 |
| Elektromanyetik Uyumluluk | Elektrostatik deşarja direnç: 6 kV dolaylı modda 'e uygunIEC 61000-4-2; Elektrostatik deşarja direnç: 8 kV havada 'e uygunIEC 61000-4-2; Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi: 10 V/m 'e uygunIEC 61000-4-3; Hızlı geçici bağışıklık testi: 2 kV 'e uygunIEC 61000-4-4 |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 18,000 cm |
| Package 1 Width | 20,000 cm |
| Package 1 Length | 19,500 cm |
| Paket Ağırlığı (Lbs) | 1,882 kg |
| Unit Type Of Package 2 | P06 |
| Number Of Units İn Package 2 | 36 |
| Package 2 Height | 75,000 cm |
| Package 2 Width | 60,000 cm |
| Package 2 Length | 80,000 cm |
| Package 2 Weight | 79,896 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
