Schneider

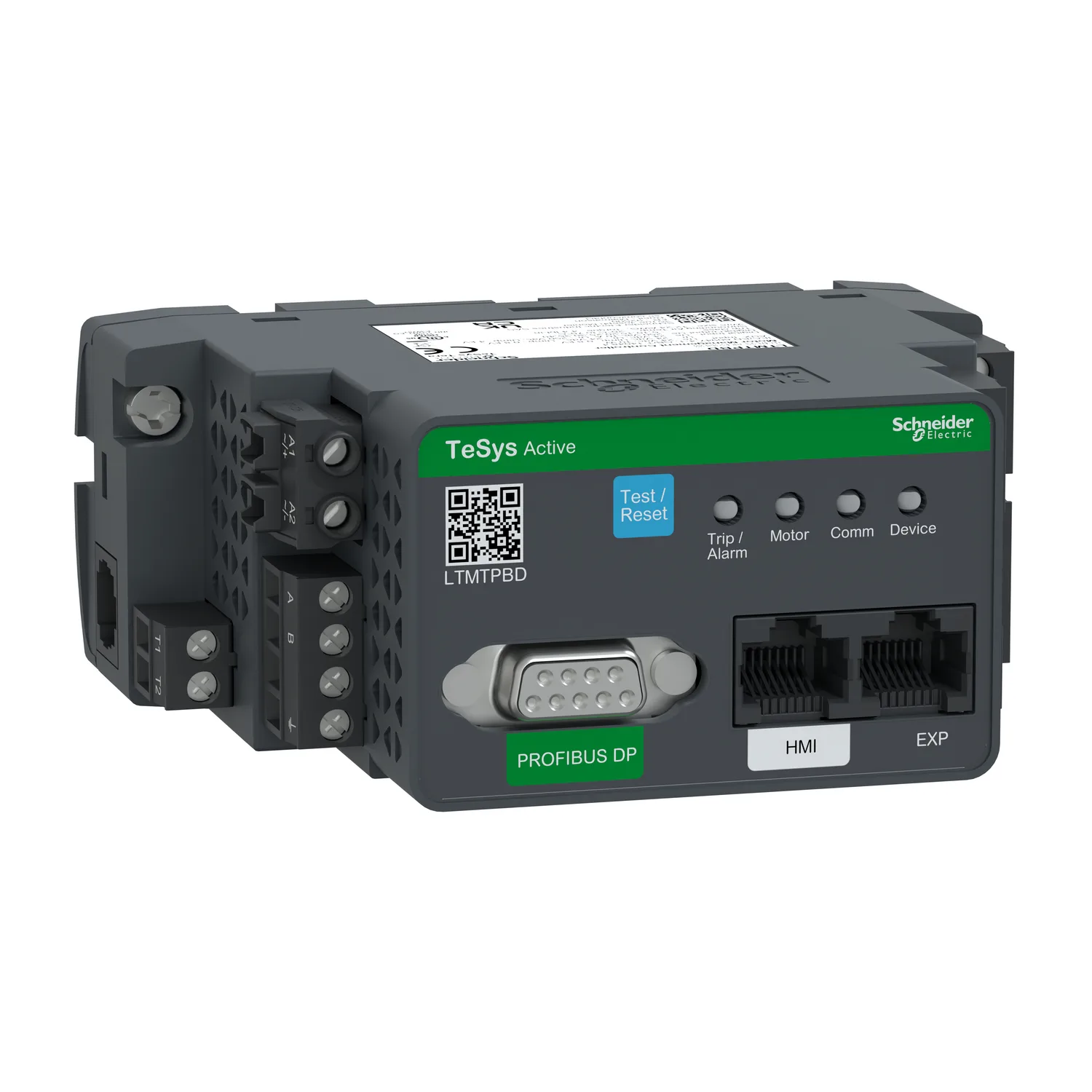

LTMTPBD - TeSys Tera Ana Modül Profibus 24VDC
Schneider LTMTPBD, TeSys Tera Ana Modül Profibus 24VDC. Kategori: TeSys Tera. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:LTMTPBD
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:1.087,80 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- TeSys
- Ürün Adı
- TeSys Tera
- Ürün Grubu
- LTMT
- Ürün Ya Da Bileşen Tipi
- Motor kontrolörü
Ürün Açıklaması
- TeSys Tera Motor Yönetim Sistemi ve koruma sistemi, yüksek performans, verimlilik ve bağlantı özellikleri sunmak üzere tasarlanmıştır.
- Bu kontrolörün çalışması için 24 VDC kullanılır.
- DP0 döngüsel hizmetleri ve DP1 döngüsüz hizmetleri ile PROFIBUS DP İletişimi
- Bu modül 4 adet dijital girişe ve 3 adet dijital çıkışa sahiptir.
- D tipi konektörde 12 Mbit/s ve terminalde 1,5 Mbit/s baud hızı algılama.
- Ayrıca, 810 A'ya kadar tek fazlı ve üç fazlı AC asenkron motorlar için eksiksiz koruma, kontrol ve izleme özellikleri sunar.
- Seyahat öncesi sezgisel uyarı sistemi sayesinde olası sorunlar hakkında önceden bilgi verilir.
- Bir iletişim ağı üzerinden bağlantı.
- Ayrıca dahili veya harici toprak sensörleri aracılığıyla toprak akımını, motor sıcaklığını ve çeşitli motor kontrolü modları için giriş ve çıkışları, tespit edilen arıza yönetimini ve diğer işlevleri ölçer.
- Kontrolör aşağıdaki sertifikalara sahiptir: IEC, UL, cUL.
Başlıca Özellikler
- Akım ve gerilim tabanlı koruma sistemleri
- Motor parametrelerinin izlenmesi ve korunması
- Profibus DP İletişimi
- 24 V DC kontrol gerilimi
- Zaman senkronizasyonu Ayarları
Teknik Özellikler
Ana10
| Seri | TeSys |
|---|---|
| Ürün Adı | TeSys Tera |
| Ürün Grubu | LTMT |
| Ürün Ya Da Bileşen Tipi | Motor kontrolörü |
| Cihaz Uygulaması | Ekipman izleme ve kontrolü |
| [Us] Nominal Besleme Gerilimi | 24 V DC |
| Akım Tüketimi | 56...127 mA |
| Besleme Gerilimi Limitleri | 18…30 V DC |
| Haberleşme Port Protokolü | Profibus DP |
| Veriyolu Tipi | Profibus DP 2 telli RS 485 arayüz, adresleme 1...125, aktarim hizi 9,6 kbit/s...12 Mbit/s, SUB-D 9ile 2 ekranlı bükülmüş çift; Profibus DP 2 telli RS 485 arayüz, adresleme 1...125, aktarim hizi 1,5 Mbit/s, terminal bloğuile 2 ekranlı bükülmüş çift |
Tamamlayıcı26
| [Ui] Nominal Yalıtım Voltajı | 24 V DC 'e uygunIEC 60185 |
|---|---|
| Kısa Devre Dayanımı | 100 kA |
| Kirletme Derecesi | 3 |
| Aşırı Gerilim Kategorisi | III |
| [Uimp] Nominal Darbe Dayanım Voltajı | 0,8 kV |
| İlgili Sigorta Değeri | 0,5 A GG için kontrol devresi |
| Koruma Türü | Aşırı yük koruması; Stalled rotor; Kilitli rotor; Kısa devre; Undercurrent; Aşırı akım; Current unbalance; Phase reversal; Phase loss; Earth fault protection internal; Earth fault protection external; Excessive starting time; Max number of start; Düşük gerilim; Aşırı gerilim; Voltage unbalance; Düşük frekans; Aşırı frekans; Reacceleration; Temperature protection; Analog input protection; Communica |
| Ağ Ve Makine Tanı Tipi | Motor statistics; Motor status; Olay kaydetme; Çalışma saatleri sayacı/çalışma süresi; Number of starts and stops; Running hours /stop hours counter; Start curve showing motor start record; Pre-alarms; Açma geçmişi bilgisi; Alarm counters |
| Lojik Giriş Sayısı | 4 |
| Giriş Akımı | 2,5 mA -de 24 V |
| Geçerli Durum 1 Garanti | Dijital giriş: 0...12 V ve 5 mA için 10 ms |
| Algılama Açısı | Dijital giriş: 18...30 V ve 5 mA için 10 ms |
| Maximum Output Switching Frequency | 2 Hz |
| Yük Akımı | 10 A -de 250 V AC/DC; 5 A -de 30 V DC |
| İzin Verilen Güç | 480 VA (AC-15), Ie = 2 A, 500000 cycles (çıkış); 30 W (DC-13), Ie = 1,25 A, 500000 cycles (çıkış) |
| Maksimum Çalışma Oranı | 1800 cyc/h |
| Kontak Tipi Ve Düzenleme | 2 NA hata sinyali; 1 NA + 1 NK hata sinyali |
| Ölçüm Tipi | Thermal memory; Line, phase and average current; Line to line and average voltage; Motor temperature input; Ground fault current Ig; Active and reactive power; Active and reactive energy; Frekans; Total voltage harmonic distortion THD (V); Total voltage harmonic distortion THD (U); Toplam harmonik akım bozulma THD I; Phase sequence |
| Ölçüm Doğruluğu | 0,01 akım (0.3...3 A); 0,01 akım (2.5...25 A); 3 % akım (7...70 A); 3 % akım (10...100 A); 0,01 gerilim (110...690 V); +/- 2.5 % toprak hatası akım harici ölçümü; +/- 3...5 % toprak hatası akım dahili ölçümü (current > 0.03 A in the 0.3...3 A range); +/- 3...5 % toprak hatası akım dahili ölçümü (current > 0.25 A in the 2.5...25 A range); +/- 3...5 % toprak hatası akım dahili ölçümü (current > 0.7 |
| Bağlantı Aralığı | 7,5 mm for supply voltage; 5,0 mm for others |
| Bağlantılar - Terminaller | Kontrol devresi: konnektör 1 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz; Kontrol devresi: konnektör 2 kablo(lar) 0,2…1,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz; Kontrol devresi: konnektör 1 kablo(lar) 0,25…2,5 mm² (AWG 24...AWG 14)halkalı ve esnek ile; Kontrol devresi: konnektör 2 kablo(lar) 0,2…1,5 mm² (AWG 24...AWG 14)halkalı ve esnek ile; Kontrol devresi: konnektör 1 kablo(lar) 0 |
| Sıkma Torku | Kontrol devresi: 0,5 N.m - tornavidayla düz 3 mm |
| Genişlik | 112 mm |
| Yükseklik | 45 mm |
| Derinlik | 90 mm |
| Web Hizmetleri | Web sunucusu |
Ortam8
| Standartlar | EN/IEC 60947-4-1; UL/CSA 60947-4-1 |
|---|---|
| Ürün Sertifikaları | UL; IEC; cUL |
| Yangına Dayanıklılık | 650 °C 'e uygunIEC 60947-1; 960 °C 'e uygunUL 94 |
| Çalışma İçin Ortam Hava Sıcaklığı | -20…70 °C |
| Depolama Ortam Koşulları | -40…80 °C |
| Çalışma Yüksekliği | <= 2000 m değer kaybı olmadan |
| Mekanik Dayanıklılık | Titreşimler simetrik raya montajlı: 1 Gn, 5...300 Hz 'e uygunEN/IEC 60068-2-27; Titreşimler plaka montajlı: 4 Gn, 5...300 Hz 'e uygunEN/IEC 60068-2-6; Şoklar yarım sinüs dalgası hızlandırma: 11 msn için 15 Gn 'e uygunEN/IEC 60068-2-27 |
| IP Koruma Derecesi | IP20 |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 6,5 cm |
| Package 1 Width | 10,5 cm |
| Package 1 Length | 11 cm |
| Paket Ağırlığı (Lbs) | 295,5 g |
| Unit Type Of Package 2 | S01 |
| Number Of Units İn Package 2 | 4 |
| Package 2 Height | 15 cm |
| Package 2 Width | 15 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 1,623 kg |
| Unit Type Of Package 3 | P06 |
| Number Of Units İn Package 3 | 192 |
| Package 3 Height | 1050 cm |
| Package 3 Width | 60 cm |
| Package 3 Length | 80 cm |
| Package 3 Weight | 68,736 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
