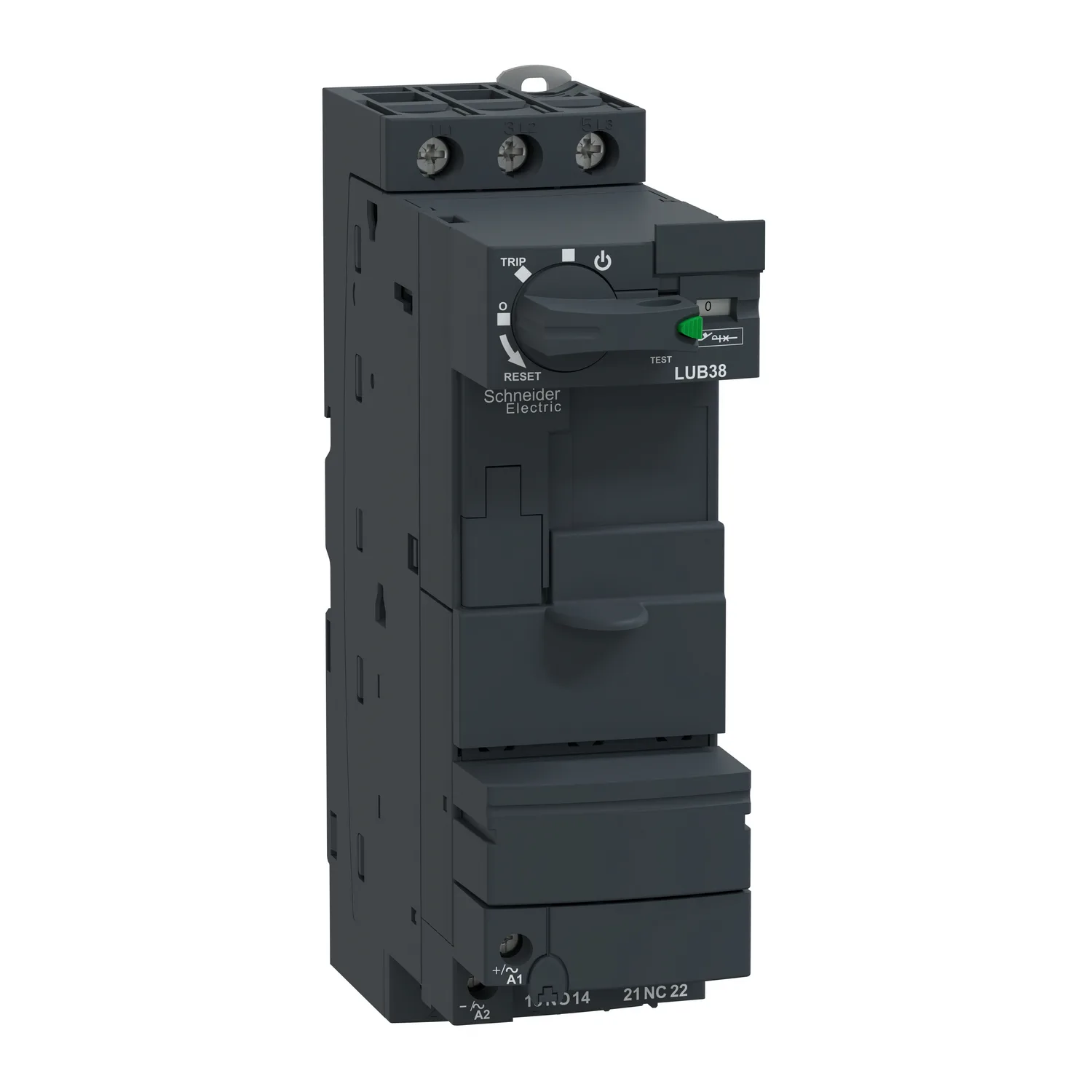

Schneider LUB38 - TeSys U Baz Ünite3P 38A 690V
Schneider

LUB38 - TeSys U Baz Ünite3P 38A 690V

Schneider LUB38, TeSys U Baz Ünite3P 38A 690V. Kategori: TeSys U – Hepsi Bir Arada Motor Yolverici Çözümü. Fiyat ve teslim süresi için teklif isteyin.

  • Referans Kodu:LUB38
  • Üretici / Marka:Schneider
  • Stok Durumu:Sipariş Üzerine / Stok Sorunuz
  • Fiyat:244,95 EUR (Teklif İsteyiniz)
WhatsApp ile Fiyat Teklifi Alın

Öne Çıkan Özellikler

Seri
TeSys
Ürün Adı
TeSys Ultra
Ürün Grubu
LUB
Ürün Ya Da Bileşen Tipi
Tek yönlü güç kaidesi
← Kataloğa Geri Dön

Ürün Açıklaması

  • Bir kontrol terminal bloğu ve boş boşlukları kapatan kapatma panjurlarla donatılmıştır
  • Yüksek kesme kapasitesi Icu 25kA@400V, 3600 devir/saat garantili başlat-durdur kontrolü sağlar
  • Çok kompakt (45mm genişlik), Asma kilitlenebilir yönlendirici kollu DIN rayına montaj ve vidalı sabitleme
  • LUC kontrol ünitesi ile birlikte kullanıldığında onaylıdır (IEC, UL, CSA, CCC, EAC), Green Premium uyumlu (RoHS/REACh).

Başlıca Özellikler

  • Kontrol edilecek dönme yönü sayısı 1'dir.
  • Ulaşılacak kontrol tipi Temel kontroldür.
  • Modüler, tak ve çalıştır yapısı, hızlı bakım yapmanıza yardımcı olur
  • Kurulumunuzdaki her motor marş için ayrıntılı bilgilere doğrudan erişim
  • Gelişmiş motor yönetim sistemi

Teknik Özellikler

Ana16
SeriTeSys
Ürün AdıTeSys Ultra
Ürün GrubuLUB
Ürün Ya Da Bileşen TipiTek yönlü güç kaidesi
Cihaz UygulamasıMotor kontrolü; Motor koruması
Kutup Tanımı3P
Yalıtıma UygunlukEvet
[Ue] Nominal Çalışma Voltajı690 V AC için güç devresi
Ağ Frekansı40...60 Hz
[Ith] Klasik Açık Hava Termik Akımı38 A
[Ie] Nominal Çalışma Akımı35 A -de <= 440 V; 28 A -de 500 V; 24 A -de 690 V
Kullanım KategorisiAC-43; AC-41
[Ics] Nominal Hizmet Kesme Kapasitesi25 kA -de 230 V; 25 kA -de 440 V; 10 kA -de 500 V; 4 kA -de 690 V
Yardımcı Kontak Düzenleme1 NA + 1 NK
Yardımcı Kontak Tipitip bağlantılı kontaklar (1 NA + 1 NK) 'e uygunIEC 60947-4-1; tip ayna kontak (1 NK) 'e uygunIEC 60947-1
[Uc] Control Circuit Voltage24 V AC 50/60 Hz; 24 V DC; 48...72 V AC 50/60 Hz; 48...72 V DC; 110...240 V AC 50/60 Hz; 110...220 V DC
Tamamlayıcı19
Tipik Akım Tüketimi200 mA -de 24 V DC Kapatırken I maksimum LUCM'li; 220 mA -de 24 V AC Kapatırken I maksimum LUCA, LUCB, LUCC, LUCD'li; 220 mA -de 24 V DC Kapatırken I maksimum LUCA, LUCB, LUCC, LUCD'li; 25 mA -de 110...220 V DC I rms sızdırmaz LUCA, LUCB, LUCC, LUCD'li; 25 mA -de 110...240 V AC I rms sızdırmaz LUCA, LUCB, LUCC, LUCD'li; 280 mA -de 110...220 V DC Kapatırken I maksimum LUCA, LUCB, LUCC, LUCD'li; 280
Isı Dağılımı3 W için kontrol devresi LUCA, LUCB, LUCC, LUCD'li; 1,8 W için kontrol devresi LUCM'li
Güvenlik Güvenilirlik DüzeyiB10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1; B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
Çalışma Süresi35 ms açma LUCA, LUCB, LUCC, LUCD, LUCM'li için kontrol devresi; 50 ms -de >= 72 V kapama LUCA, LUCB, LUCC, LUCD'li için kontrol devresi; 60 ms -de 48 V kapama LUCA, LUCB, LUCC, LUCD'li için kontrol devresi; 70 ms -de 24 V kapama LUCA, LUCB, LUCC, LUCD'li için kontrol devresi; 65 ms kapama LUCM'li için kontrol devresi
Mekanik Dayanıklılık15 Mcycles
Maksimum Çalışma Oranı3600 cyc/h
Ürün SertifikalarıCE; UL; CSA; CCC; EAC
StandartlarEN 60947-6-2; IEC 60947-6-2; UL 60947-4-1, faz bariyerli; CSA C22.2 No 60947-4-1, faz bariyerli
[Ui] Nominal Yalıtım Voltajı690 V 'e uygunIEC 60947-6-2 (kirlilik derecesi 3); 600 V 'e uygunUL 60947-4-1; 600 V 'e uygunCSA C22.2 No 60947-4-1
[Uimp] Nominal Darbe Dayanım Voltajı6 kV 'e uygunIEC 60947-6-2
Devrenin Güvenli Ayrılması400 V SELV kontrol veya yardımcı devreler arasında 'e uygunIEC 60947-1 ek N; 400 V SELV kontrol veya yardımcı devre ve ana devre arasında 'e uygunIEC 60947-1 ek N
Sabitleme ModuKlipsli (DIN rayı); Vidayla sabit (plaka)
Bağlantılar - TerminallerKontrol devresi: vida kelepçesi terminalleri 1 cable(s) 0,34…1,5 mm² esnek ile; Kontrol devresi: vida kelepçesi terminalleri 1 cable(s) 0,75…1,5 mm² esnek kablo uçsuz; Kontrol devresi: vida kelepçesi terminalleri 1 cable(s) 0,75…1,5 mm² sert; Kontrol devresi: vida kelepçesi terminalleri 2 cable(s) 0,34…1,5 mm² esnek ile; Kontrol devresi: vida kelepçesi terminalleri 2 cable(s) 0,75…1,5 mm² esnek ka
Sıkma TorkuKontrol devresi: 0,8…1,2 N.m düz screwdriver 5 mm; Kontrol devresi: 0,8…1,2 N.m Philips no 1 screwdriver 5 mm; Güç devresi: 1,9…2,5 N.m düz screwdriver 6 mm; Güç devresi: 1,9…2,5 N.m Philips No 2 screwdriver 6 mm; Güç devresi: 1,9…2,5 N.m pozidriv No 2 screwdriver 6 mm
Genişlik45 mm
Yükseklik154 mm
Derinlik126 mm
Ürün Ağırlığı0,9 kg
Uyumluluk KoduLUB
Ortam15
IP Koruma DerecesiIP20 'e uygunIEC 60947-1 (ön panel ve telle bağlanmış terminaller); IP20 'e uygunIEC 60947-1 (diğer yüzler); IP40 'e uygunIEC 60947-1 (ön panel dış bağlantı bölgesi)
Koruyucu BakımTH 'e uygunIEC 60068
Çalışma İçin Ortam Hava Sıcaklığı-25…60 °C LUCM'li; -25…70 °C LUCA, LUCB, LUCC, LUCD'li
Depolama Ortam Koşulları-40…85 °C
Yangına Dayanıklılık960 °C elektrik yüklü bileşenleri destekleyen parçalar 'e uygunIEC 60695-2-12; 650 °C 'e uygunIEC 60695-2-12
Çalışma Yüksekliği2000 m
Darbe Dayanımı10 gn güç kutbu açık 'e uygunIEC 60068-2-27; 15 gn güç kutbu kapalı 'e uygunIEC 60068-2-27
Titreşim Direnci2 gn (f= 5…300 Hz) güç kutbu açık 'e uygunIEC 60068-2-27; 4 gn (f= 5…300 Hz) güç kutbu kapalı 'e uygunIEC 60068-2-27
Elektrostatik Deşarja Direnç8 kV seviye 3 açık havada 'e uygunIEC 61000-4-2; 8 kV seviye 4 kontakta 'e uygunIEC 61000-4-2
Yayılmayan Şok Dalgası1 kV seri mod 24...240 V AC 'e uygunIEC 60947-6-2; 1 kV seri mod 48...220 V DC 'e uygunIEC 60947-6-2; 2 kV ortak mod 24...240 V AC 'e uygunIEC 60947-6-2; 2 kV ortak mod 48...220 V DC 'e uygunIEC 60947-6-2
Hızlı Geçici Akımlara Direnç2 kV sinif 3 seri bağlantı 'e uygunIEC 61000-4-4; 4 kV sinif 4 seri bağlantı hariç tüm devreler 'e uygunIEC 61000-4-4
Yayılmalı Alanlara Direnç10 V/m 3 'e uygunIEC 61000-4-3
Telsiz Elektrik Alanlara Bağışıklık10 V 'e uygunIEC 61000-4-6
Mikro Kırılmalara Bağışıklık3 ms için kontrol devresi
Gelen Cihaz70 % / 500 ms 'e uygunIEC 61000-4-11
Paketleme üniteleri12
Unit Type Of Package 1PCE
Paketteki Birim Sayısı1
Package 1 Height5,200 cm
Package 1 Width17,000 cm
Package 1 Length14,500 cm
Paket Ağırlığı (Lbs)848,000 g
Unit Type Of Package 2S02
Number Of Units İn Package 210
Package 2 Height15,000 cm
Package 2 Width30,000 cm
Package 2 Length40,000 cm
Package 2 Weight8,756 kg
Sözleşme garantisi1
Garanti (ay Olarak)18
