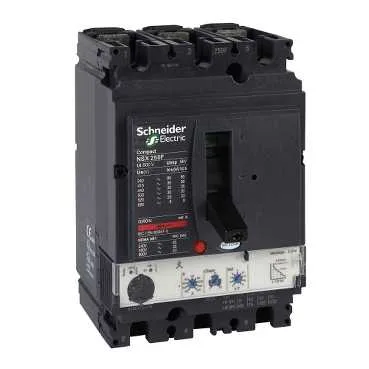

Name: LV431170
Brand: Schneider
SKU: LV431170

Satışta değil

Schneider LV431170. Kategori: Elektronik Açtırma Üniteli Kompakt Tip Devre Kesiciler (Motor Koruması). Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.

Öne Çıkan Özellikler

Seri: Compact
Ürün Adı: Compact NSX
Ürün Ya Da Bileşen Tipi: Devre kesici
Cihaz Kısa Adı: Compact NSX250H

← Kataloğa Geri Dön

Ürün Açıklaması

Schneider LV431170 kodlu LV431170 ürünü.

Teknik Özellikler

Seri	Compact
Ürün Adı	Compact NSX
Ürün Ya Da Bileşen Tipi	Devre kesici
Cihaz Kısa Adı	Compact NSX250H
Cihaz Uygulaması	Motor
Kutup Açıklaması	3P
Korumalı Kutup Açıklaması	3t
Ağ Tipi	AC
Ağ Frekansı	50/60 Hz
[In] Nominal Akım	220 A ( 65 °C ), 250 A ( 40 °C )
[Ui] Nominal Yalıtım Voltajı	800 V AC 50/60 Hz
[Uimp] Nominal Darbe Dayanım Voltajı	8 kV
[Ue] Nominal Çalışma Voltajı	690 V AC 50/60 Hz
Derece Kodu	H
Kesme Kapasitesi	-de 240 V AC 50/60 Hz uyumluluk standardı NEMA AB1, 15 kA -de 600 V AC 50/60 Hz uyumluluk standardı UL 508, -de 600 V AC 50/60 Hz uyumluluk standardı NEMA AB1, -de 480 V AC 50/60 Hz uyumluluk standardı NEMA AB1, 65 kA -de 480 V AC 50/60 Hz uyumluluk standardı UL 508, 85 kA -de 240 V AC 50/60 Hz uyumluluk standardı UL 508, 50 kA Icu -de 500 V AC 50/60 Hzuyumluluk standardı IEC 60947-2, 10 kA Icu -d
[Ics] Nominal Hizmet Kesme Kapasitesi	Ics 10 kA 660/690 V AC 50/60 Hz uyumluluk standardı IEC 60947-2, Ics 100 kA 220/240 V AC 50/60 Hzuyumluluk standardı IEC 60947-2, Ics 35 kA 525 V AC 50/60 Hzuyumluluk standardı IEC 60947-2, Ics 50 kA 500 V AC 50/60 Hzuyumluluk standardı IEC 60947-2, Ics 65 kA 440 V AC 50/60 Hzuyumluluk standardı IEC 60947-2, Ics 70 kA 380/415 V AC 50/60 Hzuyumluluk standardı IEC 60947-2
Yalıtıma Uygunluk	Evetuyumluluk standardı EN 60947-2, Evetuyumluluk standardı IEC 60947-2
Kullanım Kategorisi	Kategori A
Açma Birimi Adı	Micrologic 2.2 M
Açma Birimi Teknolojisi	Elektronik
Açma Birimi Koruma Fonksiyonları	LSoI
Açma Birimi Derecesi	220 A ( 65 °C )
Koruma Türü	Anlık kısa devre koruması, Aşırı yük koruma (uzun süreli), Kısa süreli kısa devre koruması
Kirletme Derecesi	3uyumluluk standardı IEC 60664-1
Kontrol Tipi	Geçiş
Montaj Modu	Sabit
Montaj Desteği	Arka plaka
Üst Bağlantı	Ön
Aşağı Bağlantı	Ön
Mekanik Dayanıklılık	20000 cycles
Elektrik Dayanıklılığı	10000 cycles 440 V In uyumluluk standardı IEC 60947-2, 10000 cycles 690 V In/2 uyumluluk standardı IEC 60947-2, 20000 cycles 440 V In/2 uyumluluk standardı IEC 60947-2, 5000 cycles 690 V In uyumluluk standardı IEC 60947-2
Bağlantı Aralığı	35 mm
Yerel Sinyalleme	LED % 95 Ith, LED hazır
Motor Açma Sınıfı	10, 20, 5
Tamamlayıcı Motor Koruma	Faz dengesizliği
Uzun Süreli Açma Ayar Tipi Lr	Ayarlanabilir 9 ayar
Uzun Süreli Açma Ayar Aralığı	100...220 A
Uzun Süreli Gecikme Ayarı Tipi	Sabit
[tr] Uzun Süreli Gecikme Ayarı	10 s 7,2 x Ir 10, 120 s 1,5 x Ir 5, 20 s 7,2 x Ir 20, 240 s 1,5 x Ir 10, 26 s 6 x Ir 20, 480 s 1,5 x Ir 20, 5 s 7,2 x Ir 5, 13,5 sn 6 x Ir 10, 6,5 sn 6 x Ir 5
Termik Bellek	Açmadan önce ve sonra 20 dakika
Kısa Süreli Açma Ayarı Tipi Isd	Ayarlanabilir 9 ayar
[Isd] Kısa Süreli Açma Ayarı Aralığı	5...13 x Ir
Kısa Süreli Gecikme Ayarı Tipi	Sabit
Anlık Açma Ayar Tipi Li	Sabit
Anlık Açma Ayar Aralığı	3300 A
Yükseklik	161 mm
Genişlik	105 mm
Derinlik	86 mm
Ürün Ağırlığı	2.4 kg
Elektrikli Şok Koruma Sınıfı	Sınıf II
Standartlar	EN 60947-2, IEC 60947-2, NEMA AB1, UL 508
Ürün Sertifikaları	CSA, UL
IP Koruma Derecesi	IP40uyumluluk standardı IEC 60529
IK Koruma Derecesi	IK07uyumluluk standardı IEC 62262
Çalışma İçin Ortam Hava Sıcaklığı	-35...70 °C
Depolama İçin Ortam Hava Sıcaklığı	-55...85 °C
Sürdürülebilir Teklif Durumu	Green Premium ürünü
ROHS	Compliant - since 0819 - Schneider Electric declaration of conformity
REACH	Referans eşiğin üzerinde SVHC içermez
Ürünün Çevresel Profili	Mevcut
Ürün Kullanım Ömrü Sonu Talimatları	Mevcut
