LV481010 - VigiPact B Tip RHB - Kaçak Akım Koruma Rölesi
Schneider LV481010, VigiPact B Tip RHB - Kaçak Akım Koruma Rölesi. Kategori: "VigiPacT". Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:LV481010
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:1.815,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- VigiPacT
- Ürün Grubu
- RHB
- Ürün Ya Da Bileşen Tipi
- Rezidüel akım koruma rölesi
- Röle Uygulaması
- Koruma rölesi
Ürün Açıklaması

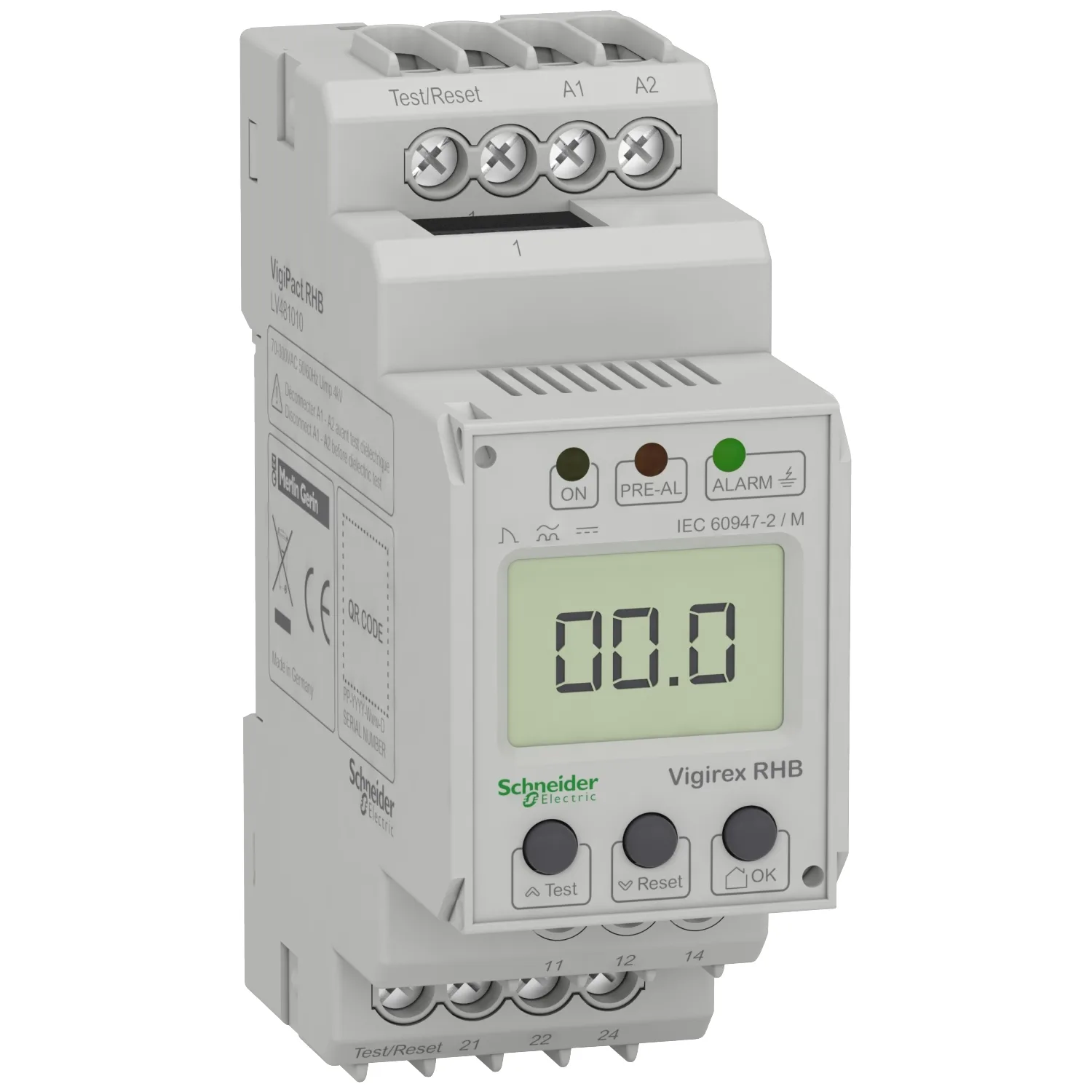

VigiPacT RHB DIN rayına monte edilen kaçak akım koruma ve izleme rölesidir. İnsanların doğrudan veya dolaylı temasına, mal yangını tehlikelerine ve motorlara karşı koruma sağlar. Bağlantılı toroidi aracılığıyla bir elektrik tesisatındaki toprak kaçak akımını ölçer. Ayarlanan artık çalışma akımı aşıldığında ilgili devre kesiciyi açar. Alarm ve ön alarmı aktif hale getirebilir. Çalışma besleme gerilimi 100/250VAC 50/400Hz veya 100/250VDC'dir. B tipi toprak kaçağı koruma sınıfıdır. Akım hassasiyeti (IDn) tuş takımı üzerinden 30mA ile 3A arasında ayarlanabilir. Zaman gecikmesi (Dt) tuş takımından anlık ile 10 saniye arasında ayarlanabilir. İzlenen dağıtım sistemi gerilimi 800VAC 50/60/400Hz'e kadardır. Pano içerisinde DIN rayına monte edilir ve koruma sınıfı IP40'tır. Uyumlu bir Schneider Electric B tipi toroid ile ilişkilendirilmelidir.
Başlıca Özellikler
- VigiPacT röleleri ComPacT devre kesicileriyle koordinasyonu sağlar (40 ms içinde kapanır)
- Güç kaynağının, röle/toroid bağlantısının ve dahili elektroniğin sürekli izlenmesi
- VigiPacT rölelerinin güçlendirilmiş yalıtımı (aşırı gerilim kategorisi IV)
- Kurşun geçirmez bir kapak veya parola ile korunan ayarlara erişim
- Green Premium etiketli ürünler, RoHS ve REACH uyumlu
Teknik Özellikler
Ana20
| Seri | VigiPacT |
|---|---|
| Ürün Grubu | RHB |
| Ürün Ya Da Bileşen Tipi | Rezidüel akım koruma rölesi |
| Röle Uygulaması | Koruma rölesi |
| Montaj Desteği | DIN rayı |
| Toprak Kaçağı Koruma Sınıfı | B tipi |
| Ayarın Tipi | Tuş takımı |
| Rezidüel Toprak Kaçağı Duyarlılık Ayar Tipi | Ayarlanabilir |
| Earth-leakage Sensitivity | 0,03…0,1 A, adjustable in step of 0.001 A; 0,1…1 A, adjustable in step of 0.01 A; 1…3 A, adjustable in step of 0.1 A |
| Earth-leakage Time Delay | Anlık for 0,03 A; Ayarlanabilir 0…1 s for 0,03…3 A adjustable in step of 10 ms; Ayarlanabilir 1…10 s for 0,03…3 A adjustable in step of 100 ms |
| Eşik Ayarı | 0.015...1 A adjustable in step of 0.001 A alarm; 1...3 A adjustable in step of 0.1 A alarm |
| Current Sensors Compatibility | VigiPacT TB35 toprak kaçağı akım sensörü; VigiPacT TB60 toprak kaçağı akım sensörü; VigiPacT TB120 toprak kaçağı akım sensörü; VigiPacT TB210 toprak kaçağı akım sensörü; VigiPacT TB35P toprak kaçağı akım sensörü; VigiPacT TB60P toprak kaçağı akım sensörü |
| [Ithe] Klasik Muhafazalı Termik Akım | 5 A |
| Minimum Yük | 1 mA -de 10 V |
| [Us] Nominal Besleme Gerilimi | 100...250 V AC 50...400 Hz 70...120 %; 100...250 V DC |
| Güç Tüketimi | 6,5 VA |
| Monitored Distribution System | 800 V - AC -de 0...2000 Hz (maksimum) |
| Topraklama Sistemi | TT; TN-S |
| [Uimp] Nominal Darbe Dayanım Voltajı | 4 kV |
| Sıfırlama | Uzaktan sıfırlama |
Tamamlayıcı17
| Test Fonksiyonu | Uzaktan test; Yerel |
|---|---|
| İzleme | Elektronik (watchdog); Güç besleme (sürekli); Röle/sensör bağlantısı (sürekli) |
| Sinyal Kontakları Düzenleme | 1 NA/NK alarm hata kurtarma; 1 NA ön alarm hata kurtarma |
| Ölçümün Tipi | Toprak hatası akım dahili ölçümü, aralik: % 80...100 |
| Ayarların Kurcalamaya Dayanıklılığı | Erişim kodu ile korunur |
| Bağlantılar - Terminaller | Terminal bloğu 1 kablo(lar) 0,2…2,5 mm² esnek AWG 24...AWG 12; Terminal bloğu 1 kablo(lar) 0,2…2,5 mm² sert AWG 24...AWG 12; Terminal bloğu 2 kablo(lar) 0,2…1,5 mm² esnek AWG 24...AWG 12; Terminal bloğu 2 kablo(lar) 0,2…1,5 mm² sert AWG 24...AWG 12 |
| Tel Sıyırma Uzunluğu | 8 mm; 9 mm |
| Sıkma Torku | 0,5…0,6 N.m |
| 9 Mm Vida Adımı | 4 |
| Standartlar | EN/IEC 60947-2 Annex M; EN/IEC 60755 |
| Genişlik | 36 mm |
| Yükseklik | 90 mm |
| Derinlik | 70,5 mm |
| Ürün Ağırlığı | 0,15 kg |
| IP Koruma Derecesi | IP40 ön yüzde: conforming to EN/IEC 60529; IP30 yan parçalarda: conforming to EN/IEC 60529; IP20 bağlantı terminallerinde: conforming to EN/IEC 60529 |
| IK Koruma Derecesi | IK07 conforming to EN 50102 |
| Mekanik Dayanıklılık | Yangına dayanıklılık 'e uygunIEC 60695-2-1; IK koruma 2 joules: IK07 'e uygunEN 50102; Titreşimler 13,2...100 Hz: 0,7 g; Titreşimler 2...13,2 Hz: +/- 1 mm |
Ortam8
| Çevresel Özellik | Hizmet esnasında değilken nemli sıcağa maruz kalma conforming to IEC 60068-2-30; Hizmet esnasında nemli sıcağa maruz kalma conforming to IEC 60068-2-56; Tuz buharı conforming to IEC 60068-2-52 |
|---|---|
| Aşırı Gerilim Kategorisi | III |
| Elektrik Çarpmasına Karşı Koruma Sınıfı | Sınıf II |
| Elektromanyetik Uyumluluk | Iletimli ve yayılmalı emisyonlar: B 'e uygunCISPR 11; Iletimli radyo frekansı bağışıklık testi: 3 'e uygunIEC 61000-4-6; Elektrostatik deşarj bağışıklık testi: 4 'e uygunIEC 61000-4-2; Yüksek enerji iletimli duyarlılık: 4 'e uygunIEC 61000-4-5; Alçak enerji iletimli duyarlılık: 4 'e uygunIEC 61000-4-4; Radyasyon duyarlılığı: 3 'e uygunIEC 61000-4-3 |
| Bağıl Nem | 95 % -de 55 °C |
| Kirletme Derecesi | 2 'e uygunIEC 60664-1 |
| Nominal Çalışma Ortam Sıcaklığı | -25…55 °C |
| Depolama Ortam Koşulları | -40…85 °C |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 5,300 cm |
| Package 1 Width | 12,000 cm |
| Package 1 Length | 16,000 cm |
| Paket Ağırlığı (Lbs) | 242,000 g |
| Unit Type Of Package 2 | S04 |
| Number Of Units İn Package 2 | 40 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 40,000 cm |
| Package 2 Length | 60,000 cm |
| Package 2 Weight | 10,380 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
