Schneider

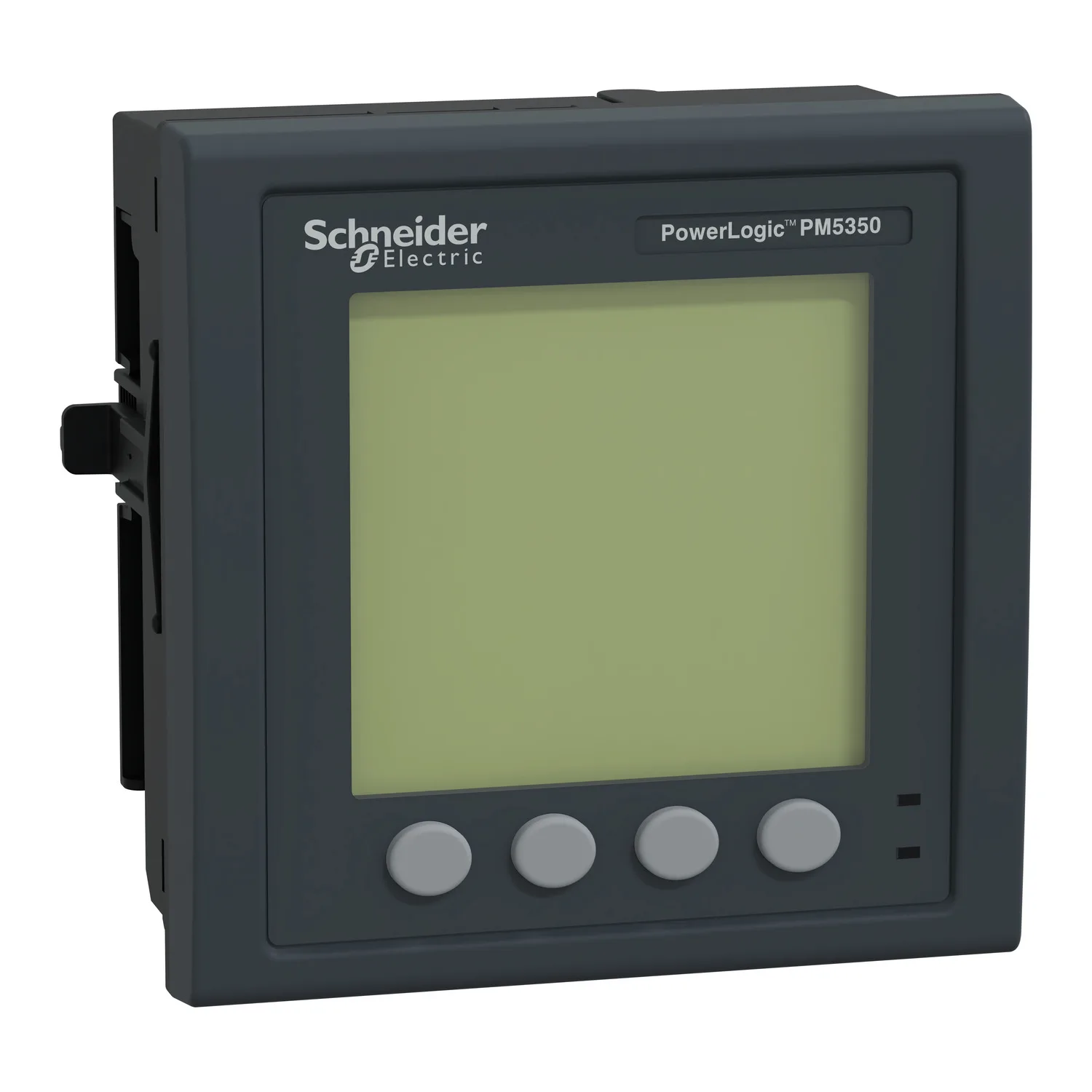

METSEPM5350 - PM5350, 0.5S, 15.harmonik, 4DI/2DO, Modbus seri bağlantı
Schneider METSEPM5350, PM5350, 0.5S, 15.harmonik, 4DI/2DO, Modbus seri bağlantı. Kategori: PM5350 Monitoring system. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:METSEPM5350
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:408,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- PowerLogic
- Ürün Adı
- PowerLogic PM5350
- Ürün Ya Da Bileşen Tipi
- Güç ölçer
- Ürün Grubu
- PM5350
Ürün Açıklaması
- Sayaç Enerji, Aktif ve Reaktif Güç, Gerilim, Akım, Frekans, Güç Faktörü ve maksimum 15
- Harmonik ölçer
- Çeşitli parametreler ve alarmlar için değişken olmayan bir bellek içerir
- Sayaç 50Hz veya 60Hz şebekede çalışır ve 85 ila 265 VAC ve 100 ila 300 VDC aralığında besleme voltajını kabul eder
- Bu sayaç için hat anma akımı 1A veya 5A girişidir ve Single Fazlı ve Nötr, Üç Fazlı veya Üç Fazlı ve Nötr konfigürasyonlarını destekler
- Fazlar arasındaki ölçüm voltajı aralığı 20V AC - 480V AC, CAT III veya 20V AC - 690V AC, CAT II, 45 Hz - 70 Hz'dir
- Faz ve Nötr arası ölçüm voltajı aralığı 20V AC - 277V AC, CAT III veya 20V AC - 400V AC, CAT II 45 Hz - 70 Hz'dir
- Bağlantı protokolü RS485 port destekli Modbus RTU ve ASCII 2 tellidir
- Sayacın ayrıca dört dijital girişi ve çift röle çıkışı vardır
- Ürün Ebatları aşağıdaki gibidir: genişlik 3.78 inç (96 milimetre), derinlik 2.24 inç (57 milimetre), yükseklik 3.78 inç (96 milimetre) ve ürün ağırlığı 8.8 once (250 g).
Başlıca Özellikler
- Zengin özelliklere sahip güç ve enerji sayaçları
- Sınıf 0,5S hassasiyetiyle enerji tasarrufu fırsatlarını belirleyin
- Güç Kalitesi Yönetimi için Toplam Harmonik Bozulma
- Net görüntüleme için tam ekran grafik LCD
Teknik Özellikler
Ana4
| Seri | PowerLogic |
|---|---|
| Ürün Adı | PowerLogic PM5350 |
| Ürün Ya Da Bileşen Tipi | Güç ölçer |
| Ürün Grubu | PM5350 |
Tamamlayıcı32
| Güç Kalitesi Analizi | toplam talep bozulması; toplam harmonik bozulma |
|---|---|
| Cihaz Uygulaması | Güç izleme |
| Ölçümün Tipi | Akım; Gerilim; Frekans; Güç faktörü; Enerji; Görünen güç; Etkin güç; Reaktif güç |
| [Us] Nominal Besleme Gerilimi | 85...265 V AC 45...65 Hz; 100...300 V DC |
| Şebeke Frekansı | 50 Hz; 60 Hz |
| Nominal Akım (Ir) | 5 A; 1 A |
| Type Of Network | 1P + N; 3P + N; 3P |
| VA Cinsinden Güç Tüketimi | 11,9 VA |
| Yerel Sinyalleme | 100 ms 120 V AC tipik; 400 ms 230 V AC tipik; 50 ms 125 V DC tipik |
| Ekran Tipi | Tek renkli grafik LCD |
| Ekran Çözünürlüğü | 6 satır |
| Örnekleme Hızı | 32 örnek/döngü |
| Ölçüm Akımı | 5…9000 mA |
| Analog Giriş Tipi | Akım 0,05...9 A (impedance <= 0.3 mOhm); Gerilim (impedance 10 MOhm) |
| Ölçüm Gerilimi | 35…480 V AC 45...65 Hz faz-faz; 20…277 V AC fazdan nötre |
| Frekans Ölçüm Aralığı | 45…70 Hz |
| Girişlerin Sayısı | 4 dijital |
| Ölçüm Doğruluğu | Akım +/- 0.3 %; Gerilim +/- 0.3 %; Frekans +/- %0,05; Güç faktörü +/- 0.005; Aktif enerji +/- %0,5; Reaktif enerji +/- %2; Etkin güç +/- %0,5; Görünen güç +/- %0,5; Görünen enerji +/- %0,5; Reaktif güç +/- %2 |
| Doğruluk Sınıfı | Sınıf 0.5S aktif enerji 'e uygunIEC 62053-22; Sınıf 0.5 aktif enerji 'e uygunIEC 61557-12; Sınıf 2 reaktif enerji 'e uygunIEC 62053-23; Sınıf 2 reaktif enerji 'e uygunIEC 61557-12; Sınıf 0.5 güç 'e uygunIEC 61557-12 |
| Çıkışların Sayısı | 2 röle |
| Haberleşme Port Protokolü | JBUS; Modbus RTU ve ASCII -de 9,6, 19,2 ve 38,4 kbauds |
| Haberleşme Port Desteği | Terminal bloğu: RS485 |
| Veri Kaydı | Anlık değerlerin minimumu/maksimumu; Alarmlar |
| Bağlantılar - Terminaller | Gerilim devresi: vidalı terminal bloğu4; Kontrol devresi: vidalı terminal bloğu2; Current transformer: vidalı terminal bloğu6; Giriş/çıkış devresi: vidalı terminal bloğu6; Röle çıkışı: vidalı terminal bloğu4 |
| Montaj Tipi | Sıva altı monte |
| Kurulumun Tipi | For indoor use in a stationary panel |
| Standartlar | IEC 61010-1 |
| Ürün Sertifikaları | CE; CULus |
| Genişlik | 96 mm |
| Derinlik | 44 mm |
| Yükseklik | 96 mm |
| Ürün Ağırlığı | 0,25 kg |
Ortam8
| Elektromanyetik Uyumluluk | Gerilim değişiklikleri, dalgalanmaları ve titreşimlerinin sınırlandırılması conforming to IEC 61000-3-3; Elektrostatik deşarj conforming to IEC 61000-4-2; Elektromanyetik alanlara duyarlılık conforming to IEC 61000-4-3; Elektrik hızlı geçici/patlama bağışıklık testi conforming to IEC 61000-4-4; 1,2/50 µs şok dalgaları bağışıklık testi conforming to IEC 61000-4-5; Iletimli RF kesintileri conforming |
|---|---|
| Aşırı Gerilim Kategorisi | III |
| IP Koruma Derecesi | IP30 arka: conforming to IEC 60529; IP54 ekran: conforming to IEC 60529 |
| Bağıl Nem | 5…95 % -de 50 °C yoğuşmasız |
| Kirletme Derecesi | 2 |
| Çalışma İçin Ortam Hava Sıcaklığı | -25…70 °C metre; -20…70 °C ekran; -25…-20 °C (with reduced performance) ekran |
| Depolama Ortam Koşulları | -40…85 °C |
| Çalışma Yüksekliği | <= 3000 m |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 11,200 cm |
| Package 1 Width | 12,500 cm |
| Package 1 Length | 12,700 cm |
| Paket Ağırlığı (Lbs) | 346,000 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 12 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 4,829 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
