Schneider

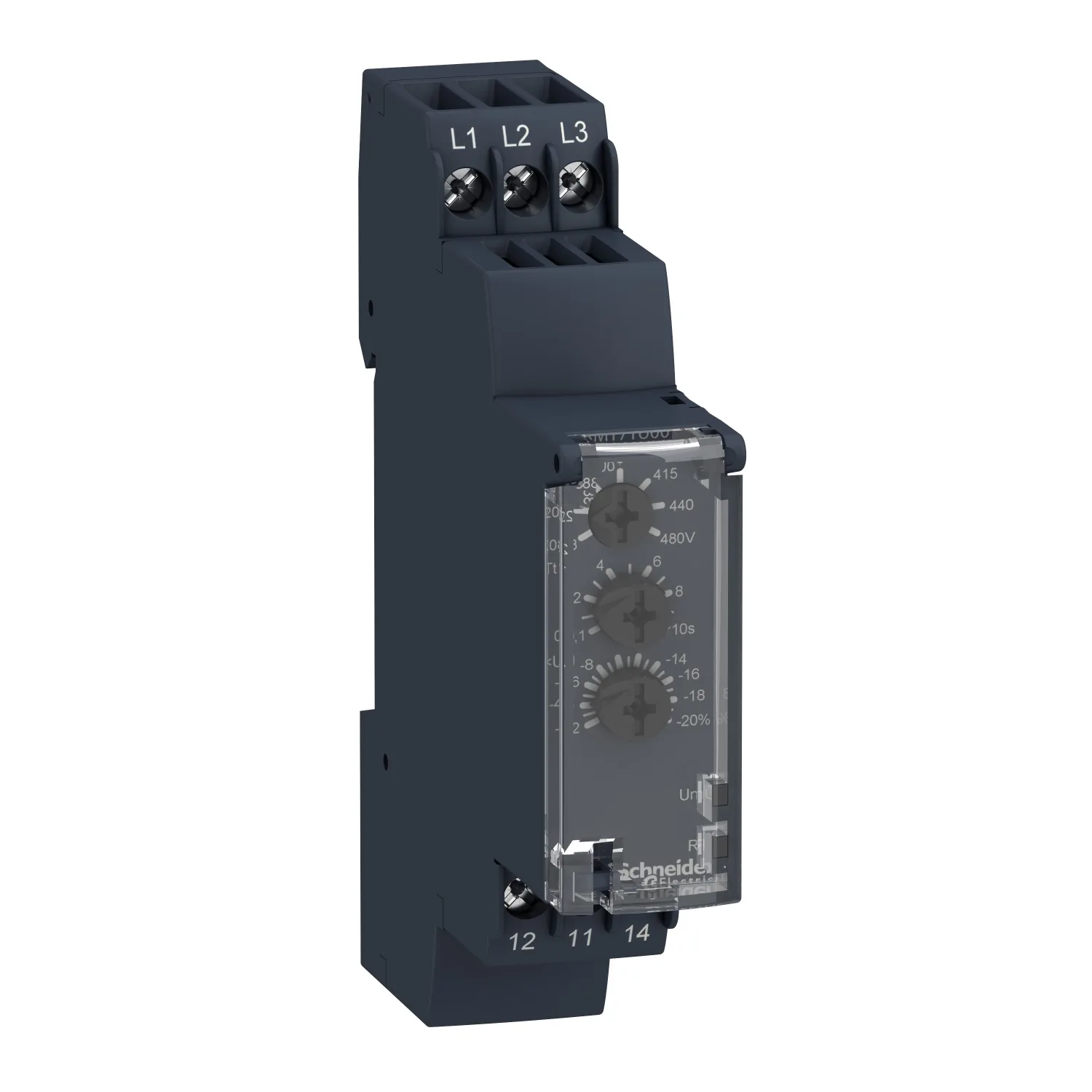

RM17TA00 - Gerilim izleme rölesi; DIN rayına montaj için; Zelio Control
Schneider RM17TA00, Gerilim izleme rölesi; DIN rayına montaj için; Zelio Control. Kategori: Harmony Kontrol Rölesi. Stokta.
- Referans Kodu:RM17TA00
- Üretici / Marka:Schneider
- Stok Durumu:Stokta (8 Adet) ✅
- Fiyat:178,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Harmony Kontrol Röleleri
- Röle Tipi
- Çok fonksiyonlu kontrol rölesi
- Ürün Ya Da Bileşen Tipi
- 3 fazlı kontrol rölesi
- Röle Adı
- RM17TA
Ürün Açıklaması
- Kaldırma, paketleme, kaldıraçlar, tekstil, su gibi çok çeşitli endüstriyel otomasyon uygulamaları için geçerlidir
- 17.5mm genişliğiyle piyasadaki en ince form-faktörlerinden birine sahiptir ve herhangi bir modüler 1-kutuplu DIN cihazıyla aynı alanı kullanarak DIN rayına esnek ve kolay kurulum sağlar
- Aynı zamanda mühürlenebilir bir kapak, vida kesicilerle basit ve hassas ayarlar sunar
- Ürün kendi güç kaynağını izler, güç kaynağı anormal olduğunda çıkış rölesinin enerjisi kesilir
- Donanımla bütünleşik mantıksal otomatik sistemlerde belirlenen geniş seçenek için multi işlevli kontrolör, PLC kullanmadan eski kurulumların yenilenmesi için idealdir.
Başlıca Özellikler
- 1 kutuplu devre kesici ile aynı 17,5 mm genişlik sayesinde basitleştirilmiş panel tasarımı
- Benzeri görülmemiş doğruluk, kestirimci bakım ve üstün güvenliği deneyimleme.
- Ürün kendi güç kaynağını izler. Güç kaynağı anormal olduğunda, çıkış rölesinin enerjisi kesilir
- Bakımı azaltarak ayarların kurcalanmasını önlemek için şeffaf kapak
- Kaldırma, paketleme, asansörler, tekstil, pompalama ve su gibi çok çeşitli uygulamalarla uyumludur.
Teknik Özellikler
Ana9
| Ürün Serisi | Harmony Kontrol Röleleri |
|---|---|
| Röle Tipi | Çok fonksiyonlu kontrol rölesi |
| Ürün Ya Da Bileşen Tipi | 3 fazlı kontrol rölesi |
| Röle Adı | RM17TA |
| Röle Tarafından İzlenen Parametreler | Asimetri; Faz sırası; Faz hatası algılama |
| Kontrol Tipi | Test butonsuz |
| Kontak Tipi Ve Düzenleme | 1 K/A |
| Kontrol Devresi Gerilimi (Uc) | 208...480 V |
| Ürüne Özel Uygulama | 3 fazlı besleme için |
Tamamlayıcı24
| [Us] Nominal Besleme Gerilimi | self-powered |
|---|---|
| Besleme Gerilimi Limitleri | 183…528 V AC |
| Besleme Frekansı | 50/60 Hz +/- 10 % |
| VA Cinsinden Güç Tüketimi | 0…22 VA -de 400 V AC 50 Hz |
| Ölçüm Aralığı | 208...480 V AC |
| Ölçüm Gerilimi Limitleri | 183…528 V AC |
| Maksimum Motor Kablosu Uzunluğu | 150 ms doğru rms değeri olarak ölçüm döngüsü |
| Histeresiz | 2 % |
| Asimetri Eşiği Ayarı | Seçilen Un'nin %5...15'i |
| Ölçüm Hatası | < % 0,05/°C sıcaklık değişimi ile; Tüm serinin < % 1 üzerinde gerilim değişimi ile |
| Gecikme Süresi | Ayarlanabilir 0.1...10 s, tam ölçek değerinin +/- %10'u Tt- time delay upon fault |
| Sıfırlama Süresi | 1500 ms zaman gecikmesi |
| Yanıt Süresi | < 200 ms (bir hata durumunda) |
| Çıkış Kontakları | 1 K/A |
| Nominal Çıkış Akımı | 5 A |
| Maksimum Anahtarlama Gerilimi | 250 V AC |
| VA Cinsinden Anahtarlama Kapasitesi | 1250 VA |
| Minimum Anahtarlama Akımı | 10 mA -de 5 V DC |
| Maksimum Anahtarlama Akımı | 5 A AC; 5 A DC |
| Elektrik Dayanıklılığı | 100000 cycles |
| Mekanik Dayanıklılık | 30000000 cycles |
| Kontrol Devresi Gerilim Limitleri | - % 12 + % 10 Un |
| Kontrol Devresi Frekansı | 50...60 Hz +/- 10 % |
| Faz Arızası Hassasiyeti | 0,7 Un |
Ortam25
| Elektromanyetik Uyumluluk | Endüstriyel ortamlar için emisyon standardı conforming to IEC 61000-6-4; Konut, ticari ve hafif endüstriyel ortamlar için emisyon standardı conforming to IEC 61000-6-3; Endüstriyel ortamlara bağışıklık conforming to IEC 61000-6-2 |
|---|---|
| Standartlar | IEC 60255-1 |
| Ürün Sertifikaları | GOST; CSA; GL; C-Tick; UL |
| İşaretleme | CE |
| Direktifler | 89/336/EEC - elektromanyetik uyumluluk; 73/23/EEC - alçak gerilim yönergesi |
| Depolama Ortam Koşulları | -40…70 °C; -40…70 °C |
| Çalışma İçin Ortam Hava Sıcaklığı | -20…50 °C |
| Bağıl Nem | 95 % -de 55 °C 'e uygunIEC 60068-2-30 |
| IP Koruma Derecesi | IP20 'e uygunIEC 60529 (terminaller); IP30 'e uygunIEC 60529 (muhafaza) |
| Kirletme Derecesi | 3 'e uygunIEC 60664-1 |
| Aşırı Gerilim Kategorisi | III conforming to IEC 60664-1 |
| Dielektrik Test Gerilimi | 2 kV AC 50 Hz, 1 dk 'e uygunIEC 60255-5 |
| Yalıtım Direnci | > 500 MOhm -de 500 V DC 'e uygunIEC 60255-5 |
| [Ui] Nominal Yalıtım Voltajı | 400 V 'e uygunIEC 60664-1 |
| Çalışma Konumu | Herhangi bir konum olmadan |
| Bağlantılar - Terminaller | Vidalı terminaller, 1 x 0,5...1 x 4 mm² (AWG 20...AWG 11) katı kablo uçsuz; Vidalı terminaller, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) katı kablo uçsuz; Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 12) esnek Kablo uçlu; Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) esnek Kablo uçlu |
| Sıkma Torku | 0,6…1 N.m 'e uygunIEC 60947-1 |
| Muhafaza Malzemesi | Polikarbonat |
| Yerel Sinyalleme | LED (yeşil) for güç AÇIK; LED (sarı) for röle AÇIK |
| Montaj Desteği | 35 mm simetrik DIN rayı 'e uygunIEC 60715 |
| Reliability Data | MTTFd = 502,2 yıl; B10d = 470000 |
| Yükseklik | 90 mm; 88,9 mm |
| Genişlik | 17,5 mm; 17,8 mm |
| Derinlik | 72 mm; 71,1 mm |
| Ürün Ağırlığı | 0,08 kg; 0,08 kg |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 2,800 cm |
| Package 1 Width | 7,800 cm |
| Package 1 Length | 9,600 cm |
| Paket Ağırlığı (Lbs) | 92,000 g |
| Unit Type Of Package 2 | S02 |
| Number Of Units İn Package 2 | 48 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 4,700 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
