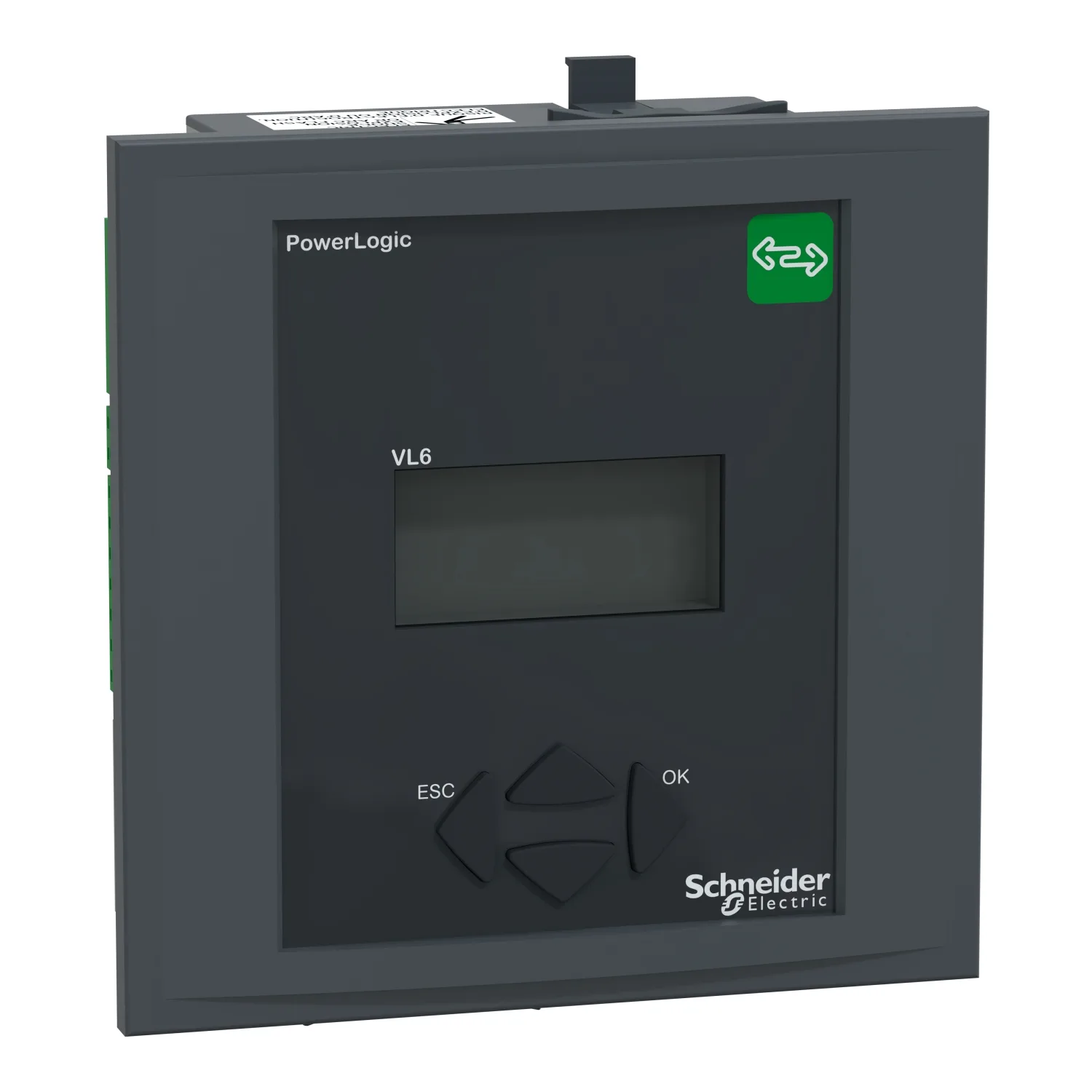

| Kademe Çıkış Kontak Sayısı | 6 |
|---|
| [Us] Nominal Besleme Gerilimi | 90...550 V AC; <= 999 kV AC harici VT ile |
|---|
| Ölçüm Akımı | 0…5 A |
|---|
| Ölçüm Gerilimi | 90…550 V AC 50/60 Hz |
|---|
| Çalışma Modu | Manuel veya otomatik |
|---|
| Number Of Quadrant Operation For Generator Application | 4 |
|---|
| Cihaz Bağlantısı | Haberleşme protokol: Modbus arayüz: RS485 |
|---|
| Giriş İşlevi | Açma-kapama: 1 x kuru kontak |
|---|
| Renk Kodu | Ön: koyu gri RAL 7016 |
|---|
| Ekran Tipi | Arkadan aydınlatmalı LCD |
|---|
| Ekran Boyutu | 56 x 25 mm |
|---|
| Kullanılabilir İşlev | Otomatik keşif; Ileri düzey programlama (uzman); Manuel programlama; Herhangi bir kademe sıralaması; Otomatik başlatma |
|---|
| Ölçüm Tipi | Güç faktörü ve toplam cos phi (4-kadran); Toplam harmonik akım bozulma THD I; Güç faktörü ortalama çalışma; Sıcaklık maksimum; Faz akımı I1, I2, I3 RMS yükte; Etkin güç P, P1, P2, P3 yükte; Reaktif güç Q, Q1, Q2, Q3 yükte; Görünen güç S, S1, S2, S3 yükte; Gerilim U21, U32, U13, V1, V2, V3 yükte |
|---|
| Ölçüm Türü | Pano içi sıcaklık; Tan φ; Tekli gerilim harmonikleri; Cos φ; Çalışma süresi; Güç faktörü; Kondansatör aşırı akım yüklemesi (Irms/I1) |
|---|
| Görüntülenen Bilgiler | Kademe başı devreye alma-çıkma sayısı; Kalan kademe kapasitesi %; Kademe büyüklüğü kVAr |
|---|
| Alarm Tipleri | Kademe güç kaybı (< 75 %) / İşlem: mesaj ve alarm kontağı + kademe bloklandı; Kademe hatası / İşlem: mesaj ve alarm kontağı + kademe bloklandı; Aşırı akım (> 6 A CT) / İşlem: mesaj ve alarm kontağı; Kırpışma (düzensiz gerilim kaynağı) / İşlem: mesaj ve alarm kontağı + kademe bloklandı; Düşük akım (< 15 mA CT) / İşlem: mesaj ve alarm kontağı; Aşırı kompanzasyon / İşlem: mesaj ve alarm kontağı; Kond |
|---|
| Veri Kaydı | 5 alarm |
|---|
| Operational Hours Alarm | 100000 h bakım olmadan |
|---|
| Operational Counter Alarm | 65000 cycles bakım olmadan |
|---|
| Giriş Tipi | Faz yönü kutbuna duyarsız; CT kutbuna duyarsız; Faz-nötr; Akım giriş CT...X/5 A and X/1 A; Faz-faz |
|---|
| Çıkış Tipi | Kontrol rölesi: 0.2 A 110 V DC; Kontrol rölesi: 1 A 48 V DC; Kontrol rölesi: 2 A 400 V AC 50/60 Hz; Kontrol rölesi: 1 A 24 V DC; Kontrol rölesi: 5 A 250 V AC 50/60 Hz; Kontrol rölesi: 5 A 120 V AC 50/60 Hz; Fan: 5 A 250 V AC 50/60 Hz; Fan: 1 A 48 V DC; Alarm rölesi: 5 A 250 V AC 50/60 Hz; Alarm rölesi: 1 A 48 V DC |
|---|
| Maximum At The Common Terminal | 10 A |
|---|
| Ayarlar Uygulama Modu | Manuel; Otomatik |
|---|
| Ayarın Tipi | Kademe programı seçimi: otomatik; Kademe programı seçimi: LIFO; Kademe programı seçimi: lineer; Aynı kademe içi 2 devreye alma arası gecikme: 5...1200 s; Kademe konfigürasyon programlama: otomatik; Kademe konfigürasyon programlama: kapalı; Kademe konfigürasyon programlama: sabit; Hedef cos phi: 0.7 endüktif...0.7 kapasitif; Hedef cos phi: çift cos φ |
|---|
| Ölçüm Doğruluğu | Gerilim +/- 1 %; Akım +/- 1 %; Frekans +/- 1 %; Enerji (P,Q,S) +/- %2; Cos φ +/- %2; Toplam gerilim harmonik bozulması THD (U) +/- %2; Tekli gerilim harmonikleri +/- 3 %; Sıcaklık +/- 3 °C |
|---|
| Gecikme Süresi Aralığı | 1...6500 s (yeniden bağlantı); 1...6500 s (yanıtlama) |
|---|
| Tedarik Edilen Ekipman | Kullanım kılavuzu |
|---|
| Montaj Tipi | Sıva altı monte |
|---|
| Montaj Desteği | Panel 1…3 mm |
|---|
| Montaj Konumu | Kabin içinde |
|---|
| Kesim Boyutları | 138 x 138 mm |
|---|
| Yükseklik | 144 mm |
|---|
| Genişlik | 144 mm |
|---|
| Derinlik | 58 mm |
|---|
| Ürün Ağırlığı | 0,6 kg |
|---|
| Uyumluluk Kodu | VPL 6 |
|---|
